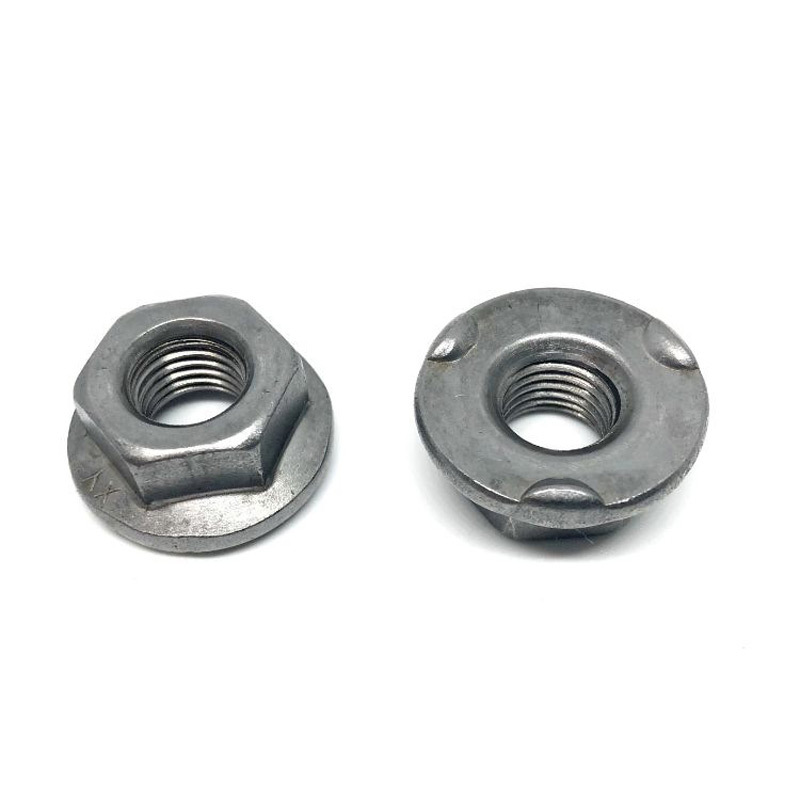

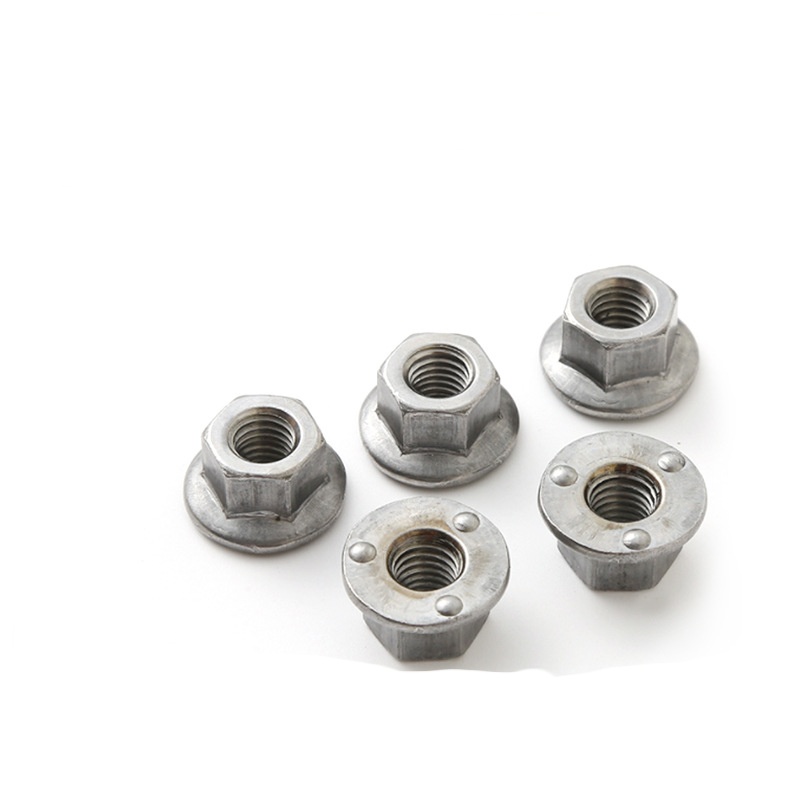

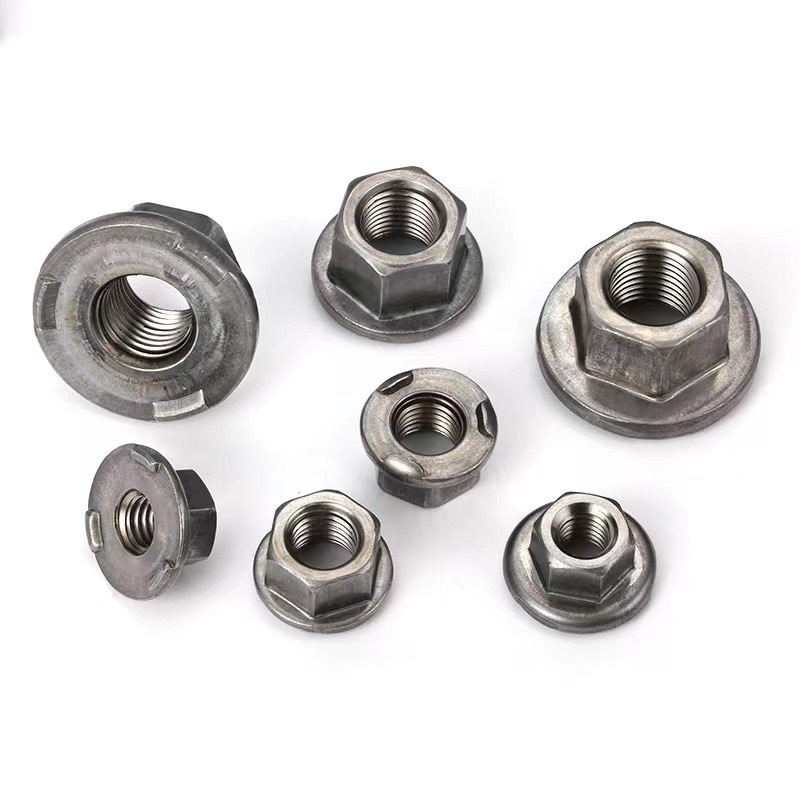

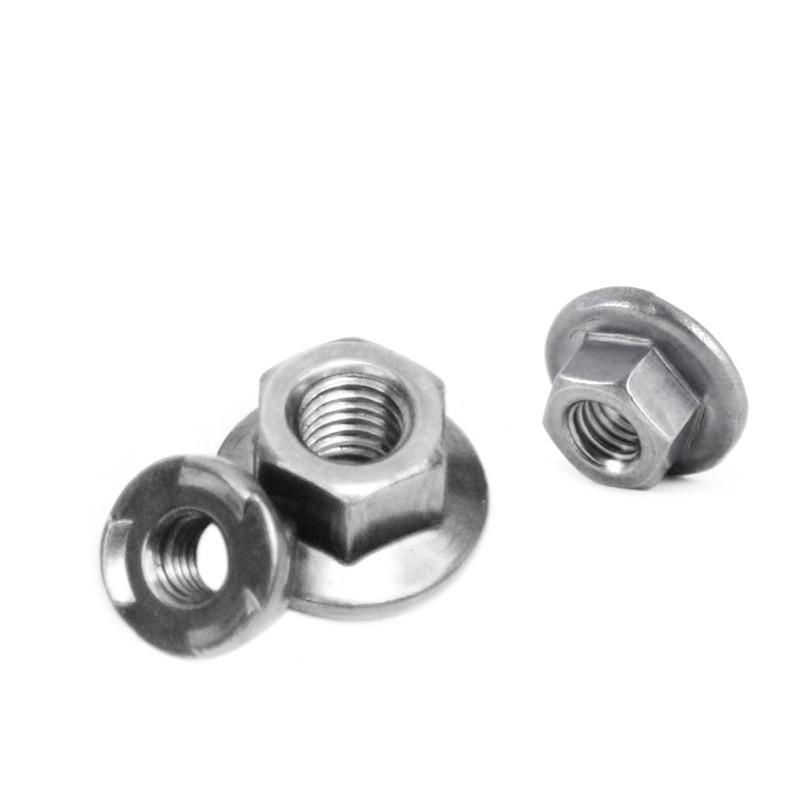

Εξάγωνα παξιμάδια συγκόλλησης υψηλής αντοχής με φλάντζα

Κατασκευασμένα από συγκολλήσιμους χάλυβες όπως ανθρακούχο χάλυβα ή ανοξείδωτο χάλυβα, εξάγωνα παξιμάδια συγκόλλησης υψηλής αντοχής με φλάντζα προσφέρουν ανθεκτικότητα και συχνά ιδιότητες αντοχής στη διάβρωση. Οι πελάτες επιλέγουν το Xiaoguo® για τη σταθερή ποιότητα και την αξιοπιστία του συνδετήρα, μια τυπική αναβάθμιση από κορυφαίους κατασκευαστές του κλάδου.

Μοντέλο:QC/T 872-2011

Αποστολή Ερώτησης

περιγραφή προϊόντος

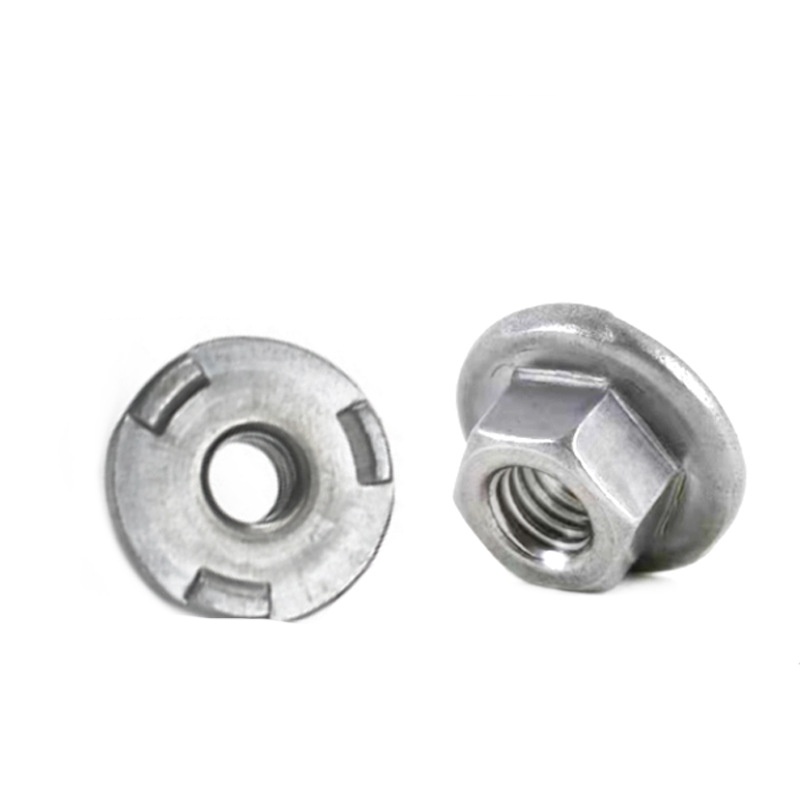

Αυτό που κάνει τα εξάγωνα παξιμάδια συγκόλλησης υψηλής αντοχής με φλάντζα διαφορετικά είναι ότι είναι κατασκευασμένα για συγκόλληση. Συνήθως, υπάρχει ένα μικρό ανυψωμένο τμήμα για συγκόλληση, ένας μικρός δακτύλιος ή εξόγκωμα, στο κάτω μέρος της φλάντζας ή ίσως μια ειδικά προετοιμασμένη γωνιακή άκρη. Αυτό το ανυψωμένο τμήμα λιώνει πρώτα όταν συγκολλάτε (είτε συγκόλληση τόξου είτε με προεξοχή), κάτι που βοηθά στη δημιουργία ενός ισχυρού, ομοιόμορφου, βαθύ δέσιμο μεταξύ της βάσης της φλάντζας και του τεμαχίου στο οποίο εργάζεστε. Με αυτόν τον τρόπο, παραμένει μόνιμα προσκολλημένο.

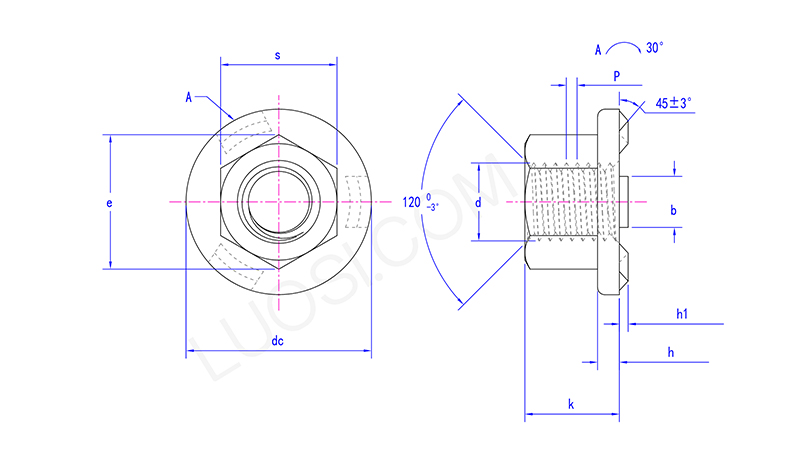

“High

Συγκεκριμένες παράμετροι:

Παράμετροι όπως η μισή γωνία σπειρώματος, η απόκλιση βήματος και η ανοχή στη διάμετρο του βήματος των μετρικών σπειρωμάτων ακολουθούν πρότυπα όπως ISO 965-1, GB/T 197 ή DIN 14. Αυτό σημαίνει ότι μπορούν να αντικατασταθούν εάν χρειάζεται και να βιδωθούν με ακρίβεια τα παξιμάδια. Τα σπειρώματα ακολουθούν πρότυπα όπως ISO 965-1, GB/T 197 ή DIN 14. Μπορούν να αντικατασταθούν εάν είναι απαραίτητο και να βιδωθούν με ακρίβεια τα παξιμάδια.

Δευτ	Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16
P	0.8	1	1.25	1.5	1.75	2	2
h1 μέγ	0.9	0.9	1.1	1.3	1.3	1.3	1.3
h1 λεπτό	0.7	0.7	0.9	1.1	1.1	1.1	1.1
dc max	15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc min	14.5	17.5	21.5	25.5	29.5	32.5	35.5
e min	8.2	10.6	13.6	16.9	19.4	22.4	25
h μέγ	1.95	2.25	2.75	3.25	3.25	4.25	4.25
h min	1.45	1.75	2.25	2.75	2.75	3.75	3.75
β μέγ	4.1	5.1	6.1	7.1	8.1	8.1	8.1
b min	3.9	4.9	5.9	6.9	7.9	7.9	7.9
k min	4.7	6.64	9.64	12.57	14.57	16.16	18.66
k max	5	7	10	13	15	17	19.5
s μέγ	8	10	13	16	18	21	24
s min	7.64	9.64	12.57	15.57	17.57	20.16	23.16

Επιδράσεις της ευθύτητας και του πάχους στην απόδοση:

Το μέγεθος της φλάντζας σε αυτά τα εξάγωνα παξιμάδια συγκόλλησης επηρεάζει τον τρόπο με τον οποίο εξαπλώνεται το φορτίο, πόσο καλά χειρίζονται τους κραδασμούς και πόσο ισχυρή είναι η συγκόλληση. Μια μεγαλύτερη ή παχύτερη φλάντζα σημαίνει μεγαλύτερη σταθερότητα και περισσότερη επαφή με την επιφάνεια. Η επιλογή του σωστού μεγέθους φλάντζας για αυτά τα παξιμάδια είναι σημαντική για το πόσο καλά λειτουργεί ο σύνδεσμος.
