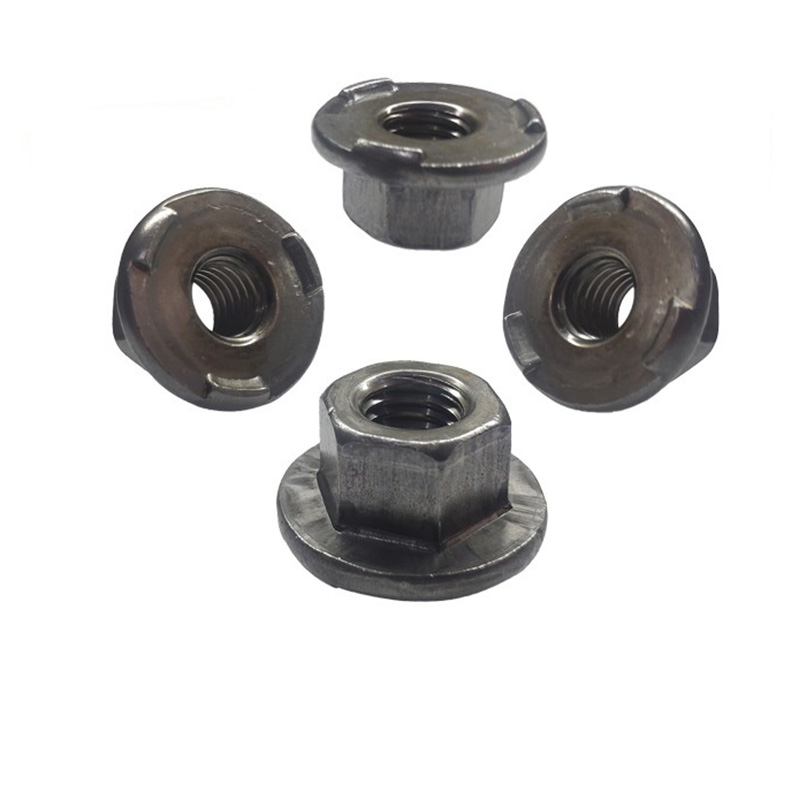

Παξιμάδια συγκόλλησης με εξάγωνο φλάντζα

Τα παξιμάδια συγκόλλησης με φλάντζα Xiaoguo® της Κίνας κατασκευάζονται από υψηλής ποιότητας κράμα χάλυβα ποιότητας 10,9, με ακριβή επεξεργασία. Η αντοχή του σε εφελκυσμό ξεπερνά τα 1000 MPa. Τα σημεία συγκόλλησης είναι σταθερά, η φέρουσα ικανότητα είναι υψηλή και μπορεί να ληφθεί μια αναφορά δοκιμής.

Αποστολή Ερώτησης

περιγραφή προϊόντος

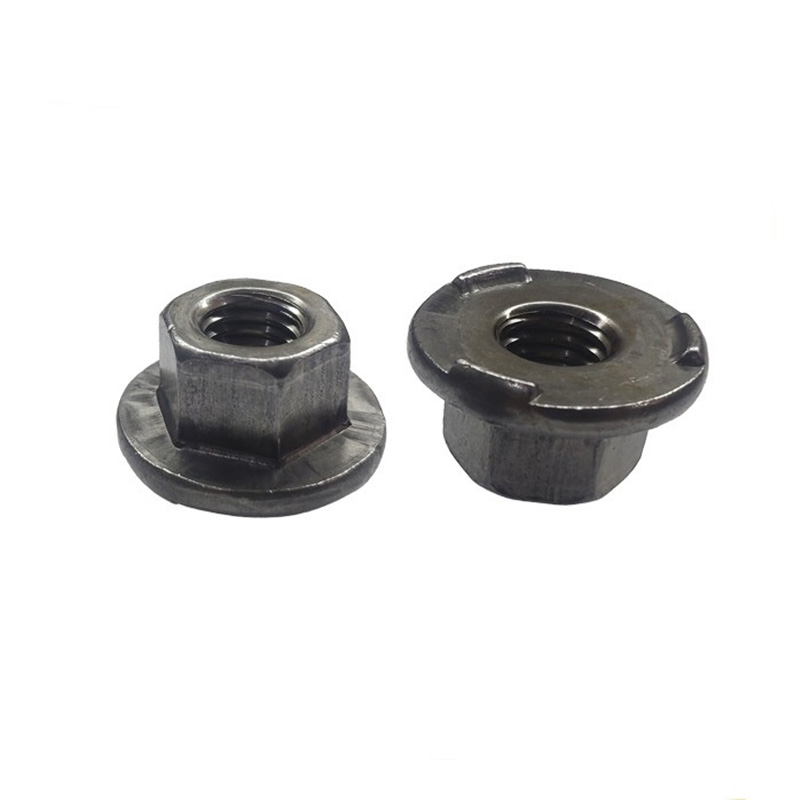

Τα παξιμάδια συγκόλλησης με εξάγωνη φλάντζα είναι ένας ειδικός συνδετήρας με κυκλική φλάντζα στο κάτω μέρος και εξαγωνικό σχήμα στο επάνω μέρος. Η κάτω επιφάνεια της φλάντζας έχει συνήθως τρεις προεξοχές συγκόλλησης (ή ονομαζόμενες κεφαλές). Αυτό το παξιμάδι συγκολλάται σταθερά στο μεταλλικό φύλλο μέσω συγκόλλησης με αντίσταση (boss welding) μετά την τήξη των προεξοχών, επιτυγχάνοντας έτσι μια μόνιμη σύνδεση με σπείρωμα.

Σε σύγκριση με τα συνηθισμένα παξιμάδια συγκόλλησης, τα εξάγωνα παξιμάδια συγκόλλησης με φλάντζα ενσωματώνουν μια επιφάνεια φλάντζας, η οποία μπορεί να αντικαταστήσει τις επίπεδες ροδέλες για να κατανείμει την πίεση και να προστατεύσει τα εξαρτήματα λεπτού φύλλου από τη σύνθλιψη. Ταυτόχρονα, ο σχεδιασμός της εξαγωνικής κεφαλής διευκολύνει τη χρήση τυπικών κλειδιών ή υποδοχών για τη συναρμολόγηση μπουλονιών. Αυτό το προϊόν χρησιμοποιείται ευρέως σε σενάρια σύνδεσης με σπείρωμα δομών λεπτής λαμαρίνας όπως αμαξώματα αυτοκινήτων, κελύφη οικιακών συσκευών, ηλεκτρικά ντουλάπια και μηχανολογικό εξοπλισμό.

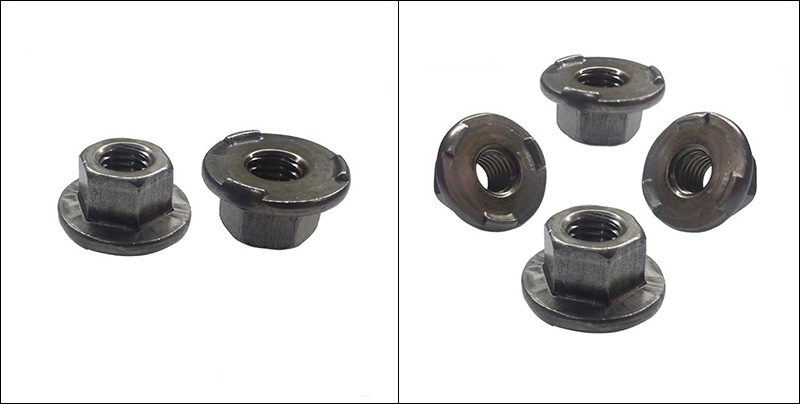

Hexagon Flange Weld Nuts

Βασικά δομικά χαρακτηριστικά

Ο δομικός σχεδιασμός των παξιμαδιών συγκόλλησης εξάγωνης φλάντζας επικεντρώνεται γύρω από τρεις βασικούς στόχους: "αξιόπιστη συγκόλληση, ακριβής τοποθέτηση και βολική συναρμολόγηση". Τα βασικά δομικά χαρακτηριστικά μπορούν να συνοψιστούν ως εξής:

(1) Hex Head

Σχήμα: Κανονικό εξάγωνο. Οι διαστάσεις των απέναντι πλευρών συμμορφώνονται με τις ανοχές του προτύπου ISO/DIN.

Λειτουργία: Σφίγγεται εύκολα με ανοιχτό κλειδί ή πρίζα, χωρίς να χρειάζονται ειδικά εργαλεία.

Πλεονέκτημα: Συμβατό με συνηθισμένα εξαγωνικά παξιμάδια, διευκολύνοντας την επιτόπια συναρμολόγηση και συντήρηση.

(2) Βάση φλάντζας

Σχήμα: Διευρυμένη επιφάνεια φλάντζας

Λειτουργία: Αυξήστε την περιοχή επαφής με το τεμάχιο εργασίας, κατανείμετε την πίεση και αποτρέψτε την παραμόρφωση του λεπτού φύλλου υλικού.

Αντικαταστήστε τις επίπεδες ροδέλες και μειώστε τον αριθμό των εξαρτημάτων και των βημάτων συναρμολόγησης.

Πλεονεκτήματα: Ενισχύει την αξιοπιστία της σύνδεσης και μειώνει το συνολικό κόστος.

(3) Προβολές συγκόλλησης

Αυτό είναι το πιο κρίσιμο χαρακτηριστικό που διακρίνει τα παξιμάδια συγκόλλησης εξάγωνης φλάντζας από τα συνηθισμένα περικόχλια φλάντζας.

Χαρακτηριστικό	Περιγραφή
Ποσότητα	Ο τυπικός σχεδιασμός αποτελείται από 3 κομμάτια, ομοιόμορφα κατανεμημένα στις 120° κατά μήκος της κάτω επιφάνειας της φλάντζας.
Σχήμα	Σφαιρική ή κωνική κορυφή, με λεία και στρογγυλεμένη κορυφή χωρίς αιχμηρές άκρες.
Υψος	0,5 - 0,8 mm (ρυθμιζόμενο ανάλογα με το πάχος του υλικού βάσης)
Λειτουργία	① Κατά τη συγκόλληση με αντίσταση, οι προεξοχές λιώνουν πρώτα, σχηματίζοντας έναν σταθερό λιωμένο πυρήνα. ③ Όταν δεν βρίσκεται στη διαδικασία συγκόλλησης, το τεμάχιο εργασίας μπορεί να κρατηθεί προσωρινά στη θέση του, διευκολύνοντας την τοποθέτηση της αυτοματοποιημένης γραμμής παραγωγής.
Φόντα	Η διείσδυση συγκόλλησης είναι ομοιόμορφη, η ακρίβεια τοποθέτησης είναι υψηλή και είναι κατάλληλη για ρομποτική αυτοματοποιημένη συγκόλληση.

Hexagon Flange Weld Nuts

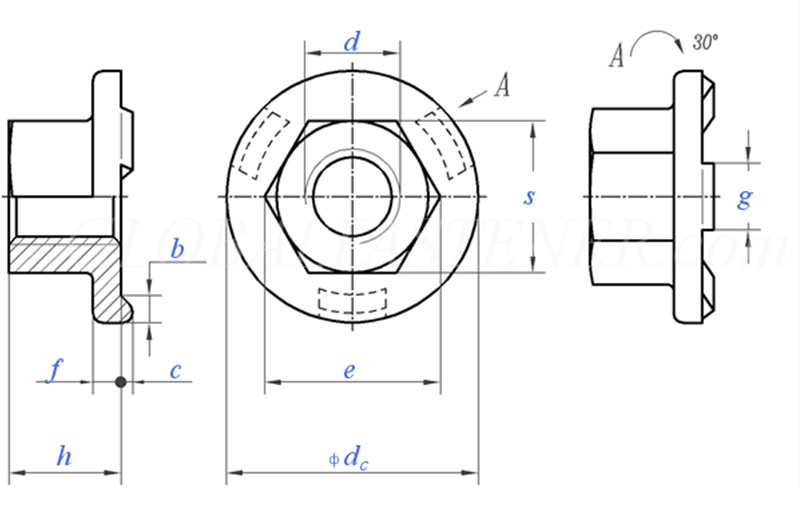

Μέγεθος νήματος			Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16
d			Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16
P	Βήμα χονδροειδούς νήματος		0.8	1	1.25	1.5	1.75	2	2
P	Βήμα λεπτού νήματος		/	/	/	/	15	1.5	1.5
C	Ονομαστικό μέγεθος	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	μέγ		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	ελάχ		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	ελάχ		8.2	10.6	13.6	16.9	19.4	22.4	25
e	μέγ		8.5	10.9	14	17.5	20	23	26
f	Ονομαστικό μέγεθος	±0,25	1.7	2	2.5	3	3	4	4
g	Ονομαστικό μέγεθος	±0,1	4	5	6	7	8	8	8
m	ελάχ		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	μέγ		5	7	10	13	15	17	19.5
S	μέγ		8	10	13	16	18	21	24
S	ελάχ		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	μέγιστο = ονομαστικό μέγεθος		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	ελάχ		2	2.5	2.5	2.75	3	3.25	3.5
ανά 1000 μονάδες skg			/	5.7	12.2	21.8	29.4	45.8	/
