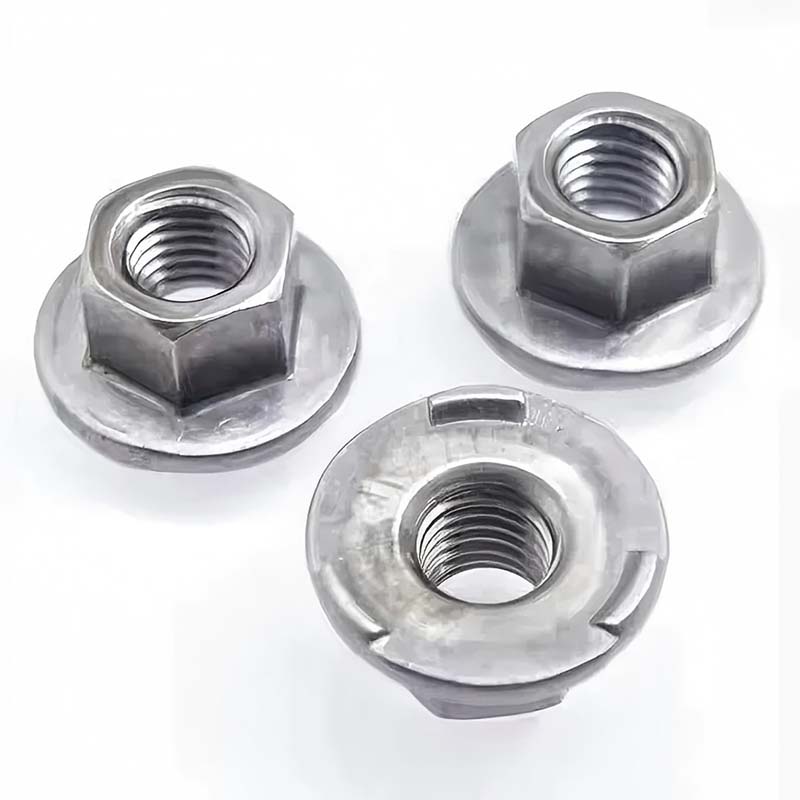

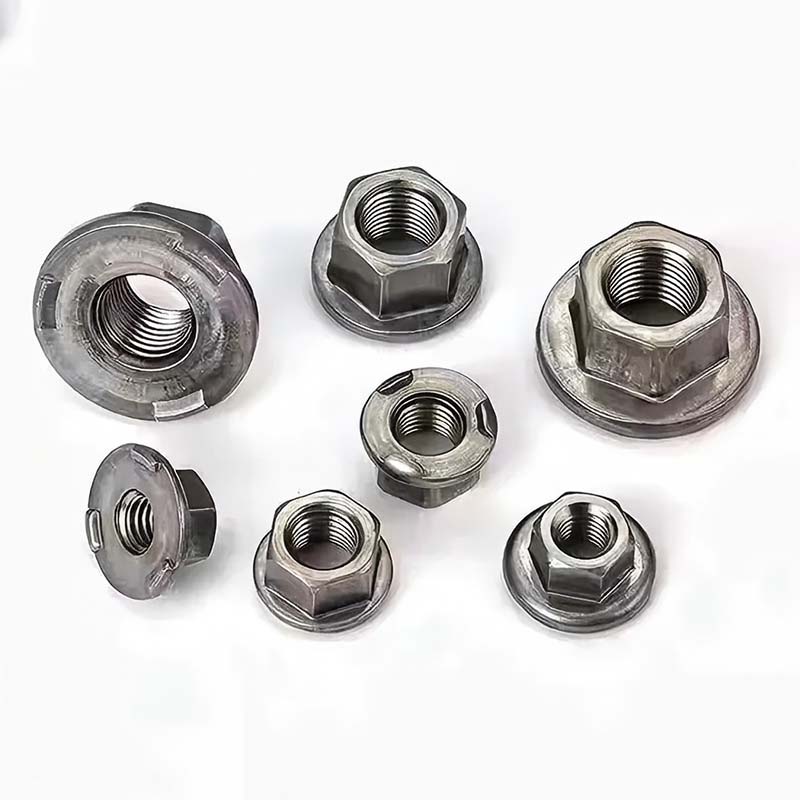

Εξάγωνο παξιμάδι συγκόλλησης με φλάντζα

Όπου χρειαστεί να συγκολλήσετε ένα παξιμάδι, μπορείτε να εμπιστευτείτε το εξαγωνικό παξιμάδι συγκόλλησης της Κίνας κατασκευαστή και προμηθευτή Xiaoguo®. Έχουμε εξυπηρετήσει πάνω από 500 πελάτες σε όλο τον κόσμο. Από λεπτές πλάκες 1 mm έως πλάκες πάχους 10 mm, η συγκόλληση είναι ακριβής και σταθερή. Υποστηρίζουμε τους πελάτες στη διεξαγωγή δειγματοληπτικών δοκιμών μικρής κλίμακας πρώτα και θα υπάρξουν επίσης εκπτώσεις για μαζικές αγορές μεγάλης κλίμακας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Βασικό πλεονέκτημα

Το εξαγωνικό παξιμάδι συγκόλλησης με φλάντζα ενσωματώνει ακριβή τοποθέτηση, μόνιμη αντι-χαλάρωση, διάταξη μονής όψης και ρυθμιζόμενη αντοχή. Ταυτόχρονα, μειώνει τον αριθμό των ανταλλακτικών και τις ώρες εργασίας, καθιστώντας το το προτιμώμενο παξιμάδι συγκόλλησης για συνδέσεις λεπτής λαμαρίνας.

(1) Ενσωμάτωση φλάντζας

Εξοπλισμένο με μια διευρυμένη επιφάνεια φλάντζας, η οποία κατανέμει ομοιόμορφα την πίεση και αποτρέπει την κατάρρευση της λεπτής πλάκας. Δεν χρειάζονται επιπλέον ροδέλες.

（2）Τρεις ανυψωμένες πλατφόρμες, ακριβής τοποθέτηση

Η κάτω επιφάνεια της φλάντζας έχει τρεις προεξοχές συγκόλλησης με γωνία 120°, οι οποίες ευθυγραμμίζονται αυτόματα και αποτρέπουν τη μετατόπιση.

(3) Μόνιμη κατά της χαλάρωσης

Μετά τη συγκόλληση, το εξάγωνο παξιμάδι συγκόλλησης με φλάντζα και το υλικό βάσης γίνονται αναπόσπαστο μέρος. Υπό συνθήκες δόνησης και κρούσης, δεν θα χαλαρώσει ποτέ.

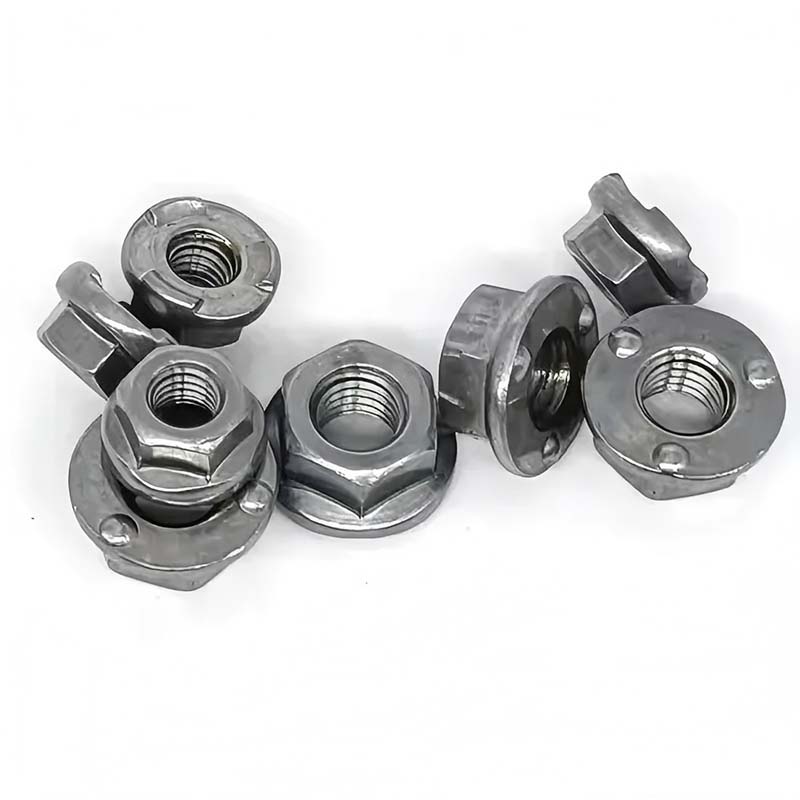

Flanged Hex Weld Nut

(4) Πλήρες φάσμα βαθμών αντοχής (4,8 - 10,9 βαθμοί)

Προαιρετικά διατίθενται χάλυβας χαμηλής περιεκτικότητας σε άνθρακα (βαθμοί 4,8/6,8), χάλυβας μεσαίου άνθρακα/κράματος (βαθμοί 8,8/10,9), ανοξείδωτος χάλυβας (A2-70/A4-70). Η αντοχή μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις, από οικιακές συσκευές έως σασί βαρέων φορτηγών.

(5) Διατίθεται ένα ευρύ φάσμα λύσεων ανθεκτικών στη διάβρωση:

Ηλεκτρογαλβανισμός (48-120 ώρες ψεκασμός αλατιού), γαλβανισμός εν θερμώ (500 ώρες+), Dacromet (1000 ώρες+), ανοξείδωτος χάλυβας στο φυσικό του χρώμα (304/316) κ.λπ. Κατάλληλο για σκληρά περιβάλλοντα όπως παράκτιες περιοχές, χημικά εργοστάσια και εξωτερικούς χώρους.

(6) Συναρμολόγηση μονής όψης, δεν χρειάζονται εργαλεία στην πίσω πλευρά

Τα παξιμάδια έχουν συγκολληθεί στο τεμάχιο εργασίας. Απλώς σφίξτε τα μπουλόνια από τη μία πλευρά, χωρίς να χρειαστεί να χρησιμοποιήσετε κλειδί για να τα στερεώσετε στην πίσω πλευρά. Ιδιαίτερα κατάλληλο για στενούς χώρους όπως κλειστά κουτιά και εσωτερικές κοιλότητες του αμαξώματος του οχήματος.

(7) Κατάλληλο για μεγάλης κλίμακας αυτοματοποιημένη παραγωγή

Ψυχρή διαμόρφωση + κλωστή, με καλή συνοχή διαστάσεων. Σε συνδυασμό με τον αυτόματο δίσκο δόνησης τροφοδοσίας και τη μηχανή συγκόλλησης σημείου αντίστασης, το κόστος στερέωσης ενός τεμαχίου είναι πολύ χαμηλότερο από τη λύση "παξιμάδι + ροδέλα".

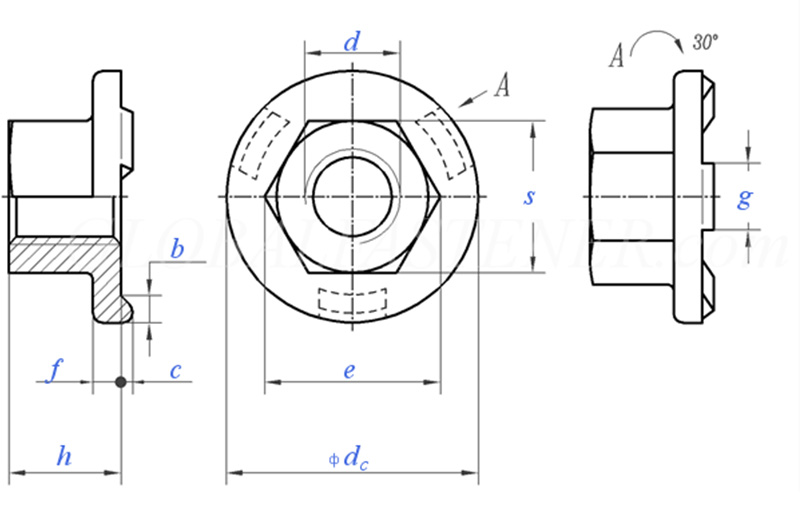

Flanged Hex Weld Nut

Μέγεθος νήματος			Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16
d			Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16
P	Βήμα χονδροειδούς νήματος		0.8	1	1.25	1.5	1.75	2	2
P	Βήμα λεπτού νήματος		/	/	/	/	15	1.5	1.5
C	Ονομαστικό μέγεθος	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	μέγ		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	ελάχ		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	ελάχ		8.2	10.6	13.6	16.9	19.4	22.4	25
e	μέγ		8.5	10.9	14	17.5	20	23	26
f	Ονομαστικό μέγεθος	±0,25	1.7	2	2.5	3	3	4	4
g	Ονομαστικό μέγεθος	±0,1	4	5	6	7	8	8	8
m	ελάχ		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	μέγ		5	7	10	13	15	17	19.5
S	μέγ		8	10	13	16	18	21	24
S	ελάχ		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	μέγιστο = ονομαστικό μέγεθος		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	ελάχ		2	2.5	2.5	2.75	3	3.25	3.5
ανά 1000 μονάδες skg			/	5.7	12.2	21.8	29.4	45.8	/

Πεδία εφαρμογής

Το εξαγωνικό παξιμάδι συγκόλλησης με φλάντζα χρησιμοποιείται ευρέως στις ακόλουθες βιομηχανίες και σενάρια λόγω των πλεονεκτημάτων του, όπως η ισχυρή συγκόλληση, η ακριβής τοποθέτηση, η αξιόπιστη αντι-χαλάρωση και η συναρμολόγηση μονής όψης.

(1) Κατασκευή αυτοκινήτων: Το εξαγωνικό παξιμάδι συγκόλλησης με φλάντζα χρησιμοποιείται για την εγκατάσταση των προφυλακτήρων, των καθισμάτων, των πινάκων οργάνων, των εξαρτημάτων της πόρτας κ.λπ.

(2) Συσκευές και ηλεκτρικά ντουλάπια: Σημεία σύνδεσης με σπείρωμα των κελυφών ψυγείων, πλυντηρίων ρούχων και κλιματιστικών. Βάσεις τοποθέτησης κιβωτίων διανομής και ντουλαπιών ελέγχου.

(3) Μηχανολογικός εξοπλισμός: Στερέωση λαμαρινών καλυμμάτων, προστατευτικών καλυμμάτων και στηριγμάτων.

(4) Αρχιτεκτονική και Υλικό: Συνδέσεις κατασκευών από ελαφρύ χάλυβα, προκατασκευασμένα μεταλλικά εξαρτήματα.

(5) Σιδηροδρομική μεταφορά: Εσωτερικά εξαρτήματα των βαγονιών και στερέωση ηλεκτρικού εξοπλισμού.

（6）Νέα ενέργεια: Φωτοβολταϊκό περίβλημα μετατροπέα, σώμα ντουλαπιού αποθήκευσης ενέργειας.
