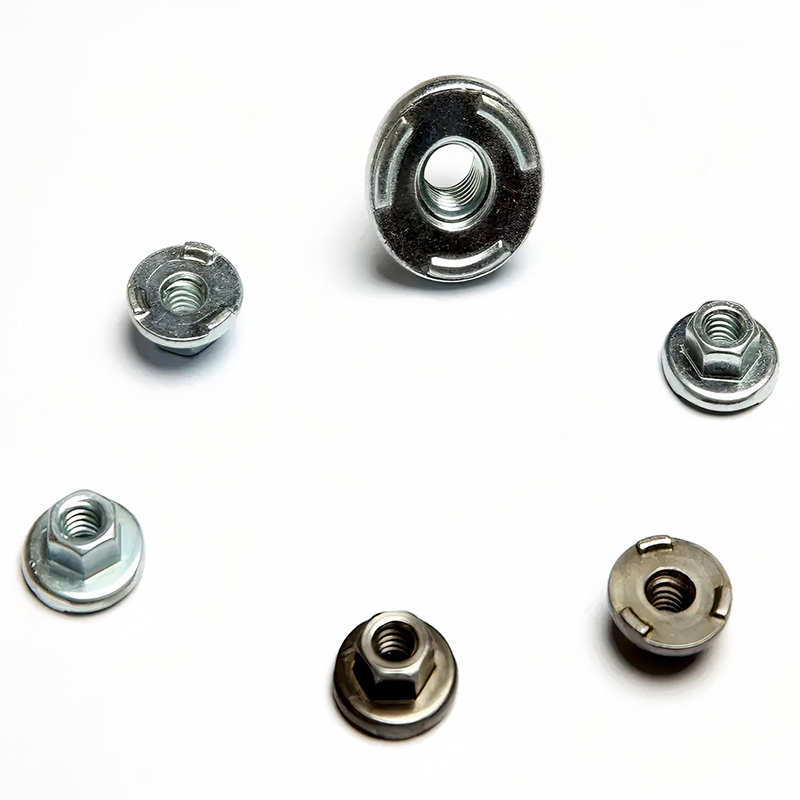

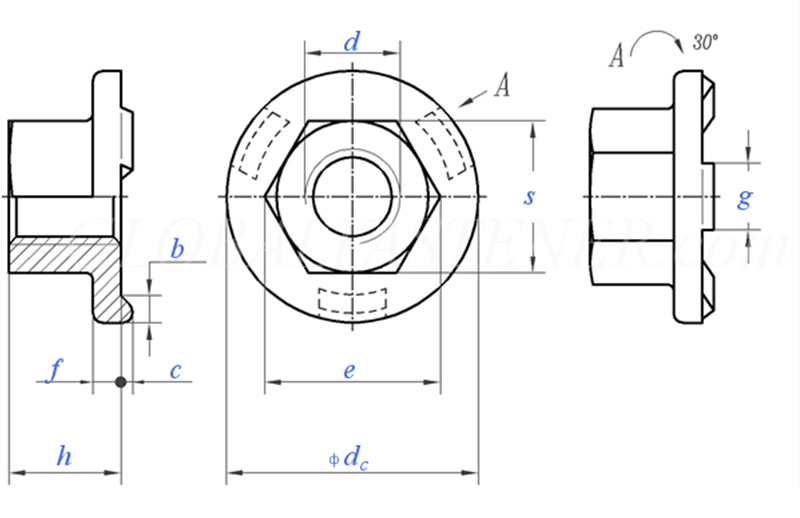

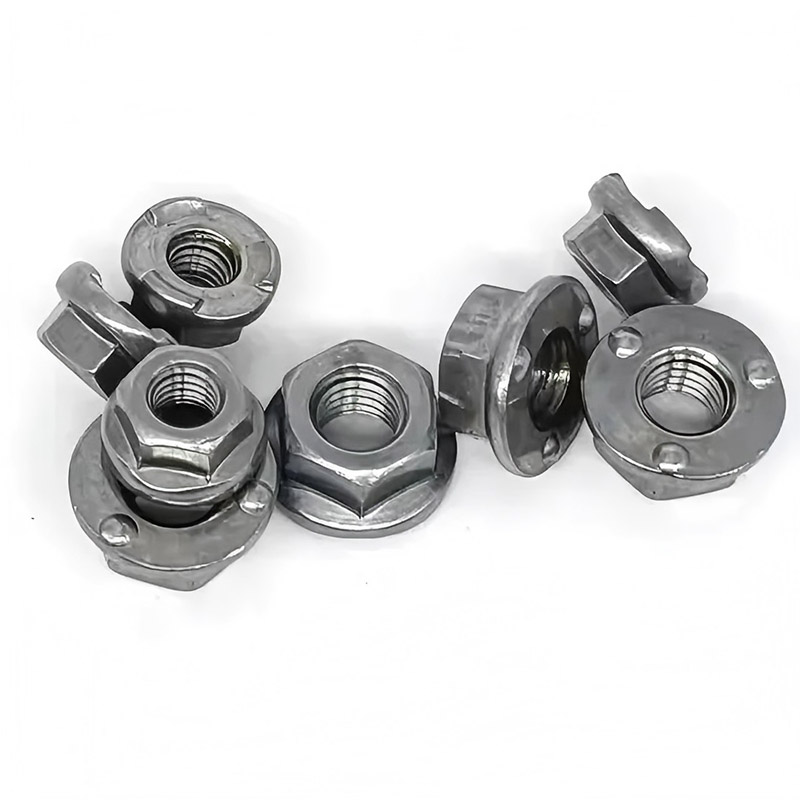

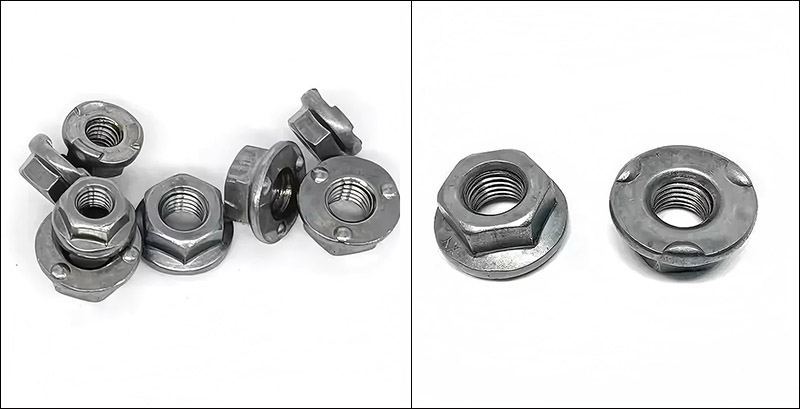

6 Εξάγωνο παξιμάδι συγκόλλησης προβολής με φλάντζα

Πώς να χρησιμοποιήσετε εξαγωνικό παξιμάδι συγκόλλησης 6 προεξοχής με φλάντζα;

Η σωστή χρήση εξαγωνικού παξιμαδιού συγκόλλησης 6 προεξοχής με φλάντζα περιλαμβάνει τρία βήματα: προετοιμασία πριν από τη συγκόλληση, λειτουργία συγκόλλησης και επιθεώρηση μετά τη συγκόλληση και συναρμολόγηση μπουλονιών.

【1】 Προετοιμασία της συγκόλλησης

(1) Επιβεβαιώστε τις προδιαγραφές των παξιμαδιών

Ελέγξτε εάν οι προδιαγραφές του νήματος, οι βαθμοί απόδοσης και οι επιφανειακές επεξεργασίες συνάδουν με το σχέδιο. Η χρήση λανθασμένων προδιαγραφών θα έχει ως αποτέλεσμα τα μπουλόνια να μην εφαρμόζουν σωστά ή ανεπαρκή αντοχή συγκόλλησης.

(2) Επιθεωρήστε το βασικό υλικό

Το βασικό υλικό πρέπει να είναι συγκολλήσιμο μέταλλο (όπως χάλυβας χαμηλής περιεκτικότητας σε άνθρακα, γαλβανισμένος χάλυβας, ανοξείδωτος χάλυβας κ.λπ.), με πάχος εντός του συνιστώμενου εύρους για το παξιμάδι (συνήθως 0,8 έως 3,0 mm).

【2】 Λειτουργία συγκόλλησης

(1) Χειροκίνητη συγκόλληση (για μεμονωμένα κομμάτια ή μικρές παρτίδες)

Τοποθετήστε το εξαγωνικό παξιμάδι συγκόλλησης 6 προεξοχής με φλάντζα στον κάτω πείρο τοποθέτησης του ηλεκτροδίου, με την επιφάνεια της φλάντζας στραμμένη προς τα κάτω και τις προεξοχές σε επαφή με το τεμάχιο εργασίας.

Καλύψτε το τεμάχιο εργασίας (το υλικό βάσης) πάνω από το παξιμάδι, έτσι ώστε οι προεξοχές του παξιμαδιού να έρθουν σε στενή επαφή με το τεμάχιο εργασίας.

Ξεκινήστε τη μηχανή συγκόλλησης, χαμηλώστε το πάνω ηλεκτρόδιο, ασκήστε πίεση και ενεργοποιήστε το ρεύμα.

Διατηρήστε την πίεση για σύντομο χρονικό διάστημα (κατακράτηση πίεσης), προκαλώντας τη στερεοποίηση του λιωμένου πυρήνα.

Σηκώστε το ηλεκτρόδιο και αφαιρέστε το τεμάχιο εργασίας.

(2) Αυτόματη συγκόλληση (μεγάλη παρτίδα)

Χρησιμοποιώντας ένα δονούμενο τραπέζι για αυτόματη τροφοδοσία, τα παξιμάδια στέλνονται στον κάτω θάλαμο τοποθέτησης ηλεκτροδίων.

Τα ρομπότ ή οι μεταφορικοί ιμάντες μετακινούν τα τεμάχια εργασίας στο σταθμό συγκόλλησης.

Η διαδικασία συγκόλλησης ελέγχεται από PLC και οι παράμετροι παρακολουθούνται σε πραγματικό χρόνο.

Αυτόματη εκκένωση μετά τη συγκόλληση.

【3】 Επιθεώρηση μετά τη συγκόλληση

(1) Εμφάνιση: Με οπτική επιθεώρηση, ελέγξτε ότι το παξιμάδι δεν έχει κλίση και ότι η φλάντζα είναι καλά στερεωμένη στο τεμάχιο εργασίας.

（2）Μετρητής νήματος: Χρησιμοποιήστε ένα μετρητή νήματος για δοκιμή, ο μετρητής νήματος περνά ομαλά και ο μετρητής διακοπής σταματά.

(3) Δοκιμή ροπής: Εφαρμόστε ροπή στο συγκολλημένο παξιμάδι χρησιμοποιώντας ένα δυναμόκλειδο. Το παξιμάδι δεν περιστρέφεται και το σημείο συγκόλλησης δεν σχίζεται.

【4】Σύστημα στερέωσης

Αφού στερεωθούν τα εξαγωνικά παξιμάδια συγκόλλησης με φλάντζα προεξοχής, μπορούν να χρησιμοποιηθούν για την τοποθέτηση των μπουλονιών.

(1) Ευθυγράμμιση σπειρώματος: Αρχικά, χρησιμοποιήστε τα χέρια σας για να βιδώσετε το μπουλόνι σε 2 έως 3 στροφές. Μόλις επιβεβαιωθεί ότι είναι ομαλή, χρησιμοποιήστε ένα εργαλείο.

（2）Ροπή σύσφιξης: Χρησιμοποιήστε ένα δυναμόκλειδο και ελέγξτε τη ροπή σύμφωνα με τις προδιαγραφές.

(3) Αποσυναρμολόγηση: Μπορεί εύκολα να αποσυναρμολογηθεί χρησιμοποιώντας ένα κανονικό κλειδί.
