Εξάγωνο παξιμάδι συγκόλλησης με φλάντζα

Αγοράστε αμέσως το παξιμάδι συγκόλλησης με φλάντζα Xiaoguo® Hex, προμηθευτή Κίνας, με σχέδιο προεξοχής τριών σημείων στο κάτω μέρος, το οποίο ταιριάζει απόλυτα με το τεμάχιο εργασίας. Η συγκόλληση είναι σταθερή και ακριβής, δεν απαιτεί ρύθμιση. Ο μοναδικός σχεδιασμός αυξάνει την απόδοση συναρμολόγησης κατά 50%.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Οι διαφορές από τα συνηθισμένα εξαγωνικά παξιμάδια συγκόλλησης

Η βασική διαφορά μεταξύ των δύο έγκειται στη βάση της φλάντζας. Το παξιμάδι συγκόλλησης με φλάντζα Hex είναι μια βελτιωμένη έκδοση του συνηθισμένου εξαγωνικού παξιμαδιού συγκόλλησης, που διαθέτει ενσωματωμένο δίσκο φλάντζας. Αυτή η διαφορά οδηγεί σε διάφορες διακρίσεις στη δομή, την απόδοση και την εφαρμογή. Εδώ είναι η αναλυτική σύγκριση:

Σχέδιο	Εξάγωνο παξιμάδι συγκόλλησης με φλάντζα	Συνηθισμένο εξαγωνικό παξιμάδι συγκόλλησης
Κάτω σχήμα	Με διευρυμένη φλάντζα	Επίπεδη ή χωρίς φλάντζα
Αντοχή πίεσης	αντικαταστήστε απευθείας με επίπεδη ροδέλα	Απαιτείται επιπλέον επίπεδο πλυντήριο
Συγκολλημένα εξογκώματα	3	3
Ισχύοντα σενάρια	Αυτοκίνητα, οικιακές συσκευές, κατασκευές λεπτής πλάκας	Χοντρές πλάκες, γενική συγκόλληση
Κόστος	Ελαφρώς ψηλότερα (με σχηματισμό πρόσθετης φλάντζας)	Λίγο πιο χαμηλά

Hex Flange Weld Nut

Δείγμα υπηρεσίας

Για το δείγμα του παξιμαδιού συγκόλλησης με φλάντζα Hex, έχουμε σαφείς κανονισμούς που πρέπει να ακολουθήσουμε.

(1) Για πιθανούς πελάτες που πρέπει να δοκιμάσουν τον βαθμό απόδοσης των παξιμαδιών στο αρχικό στάδιο, συνήθως παρέχουμε έναν ορισμένο αριθμό δωρεάν δειγμάτων (όπως 5-10 τεμάχια), αλλά το κόστος αποστολής συνήθως επιβαρύνει τους πελάτες.

(2) Για προσαρμοσμένα προϊόντα ή προϊόντα υψηλής αξίας, θα χρεωθεί ένα τέλος δείγματος. Και η αμοιβή δείγματος θα αφαιρεθεί από την πληρωμή όταν εκδοθεί αργότερα η επίσημη παραγγελία.

Hex Flange Weld Nut

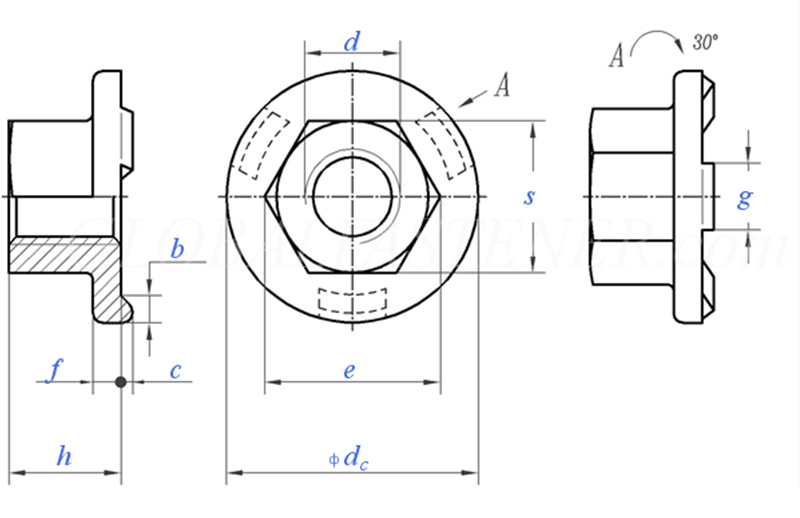

Μέγεθος νήματος			Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16
d			Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16
P	Βήμα χονδροειδούς νήματος		0.8	1	1.25	1.5	1.75	2	2
P	Βήμα λεπτού νήματος		/	/	/	/	15	1.5	1.5
C	Ονομαστικό μέγεθος	±0,1	0.8	0.8	1	1.2	1.2	1.2	1.2
dc	μέγ		15.5	18.5	22.5	26.5	30.5	33.5	36.5
dc	ελάχ		14.5	17.5	21.5	25.5	29.5	32.5	35.5
e	ελάχ		8.2	10.6	13.6	16.9	19.4	22.4	25
e	μέγ		8.5	10.9	14	17.5	20	23	26
f	Ονομαστικό μέγεθος	±0,25	1.7	2	2.5	3	3	4	4
g	Ονομαστικό μέγεθος	±0,1	4	5	6	7	8	8	8
m	ελάχ		4.7	6.64	9.64	12.57	14.57	16.16	18.66
m	μέγ		5	7	10	13	15	17	19.5
S	μέγ		8	10	13	16	18	21	24
S	ελάχ		7.64	9.64	12.57	15.57	17.57	20.48	23.48
b	μέγιστο = ονομαστικό μέγεθος		2.2	2.7	2.7	2.95	3.2	3.45	3.7
b	ελάχ		2	2.5	2.5	2.75	3	3.25	3.5
ανά 1000 μονάδες skg			/	5.7	12.2	21.8	29.4	45.8	/

ΦΑQ

(1) Μπορεί αυτό το είδος του παξιμαδιού συγκόλλησης με φλάντζα Hex να χρησιμοποιηθεί σε μια αυτοματοποιημένη γραμμή παραγωγής (ρομποτική συγκόλληση);

Είναι πολύ κατάλληλο. Ο σχεδιασμός της ανυψωμένης πλατφόρμας τριών σημείων επιτρέπει την ακριβή τοποθέτηση και σε συνδυασμό με τον δονούμενο δίσκο για αυτόματη τροφοδοσία, είναι κατάλληλος για το σταθμό εργασίας ρομπότ σημειακής συγκόλλησης.

(2) Πώς διασφαλίζετε ότι το ύψος των εξογκωμάτων συγκόλλησης σε κάθε παρτίδα προϊόντων είναι συνεπές;

Χρησιμοποιούμε τη διαδικασία σχηματισμού ψυχρής κεφαλής και η ανοχή του ύψους πρόσκρουσης ελέγχεται εντός ±0,05 mm.

(3) Ποια είναι η ελάχιστη ποσότητα παραγγελίας (MOQ); Είναι το δείγμα δωρεάν;

Για τυπικές προδιαγραφές, το MOQ είναι 1.000 τεμάχια. για μη τυπική προσαρμογή, είναι 500 τεμάχια. Προσφέρουμε δωρεάν δείγματα (2-5 τεμάχια ανά προδιαγραφή) και ο πελάτης χρειάζεται μόνο να επιβαρυνθεί με το κόστος διεθνούς αποστολής.

(4) Πόσο διαρκεί συνήθως η περίοδος παράδοσης;

Τα τυπικά προϊόντα είναι διαθέσιμα για αποστολή εντός 3 έως 7 ημερών. Τα προσαρμοσμένα προϊόντα χρειάζονται 15 έως 25 εργάσιμες ημέρες. Οι μαζικές παραγγελίες μπορούν να επιταχυνθούν κατόπιν διαπραγμάτευσης.
