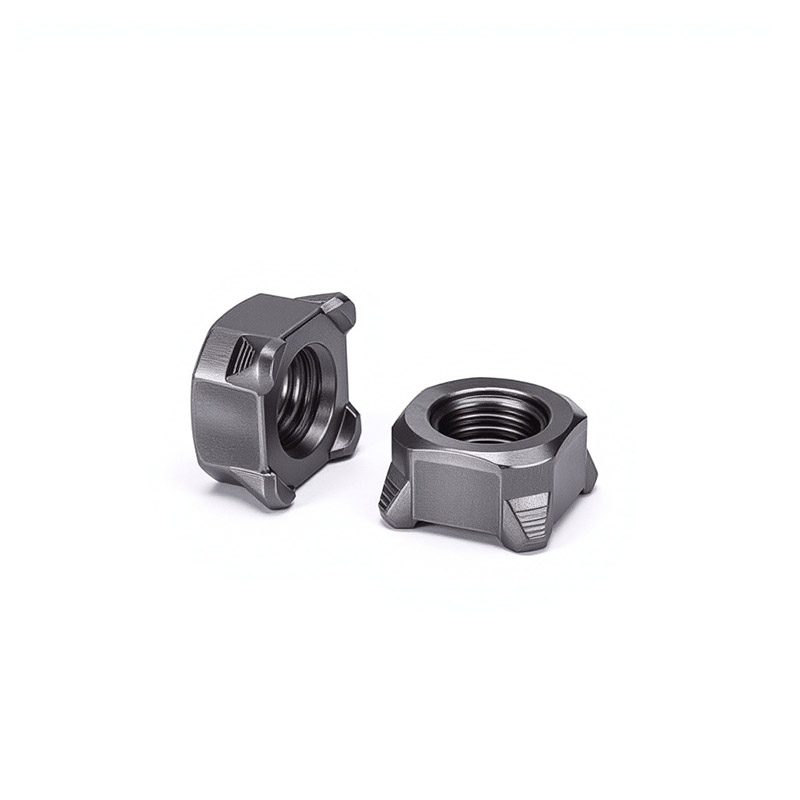

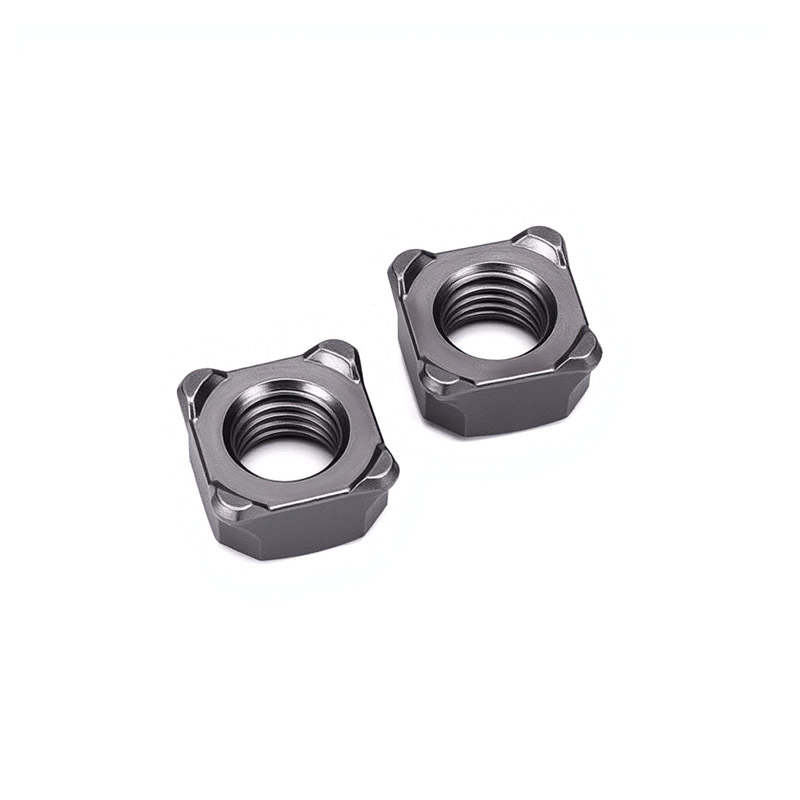

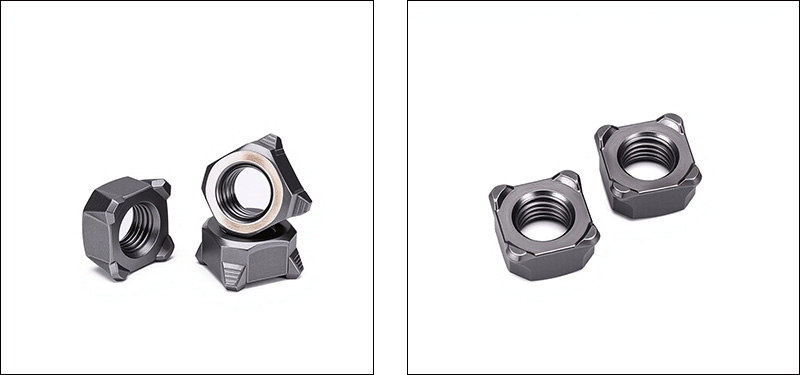

Παξιμάδια συγκόλλησης τετραγωνικής προβολής

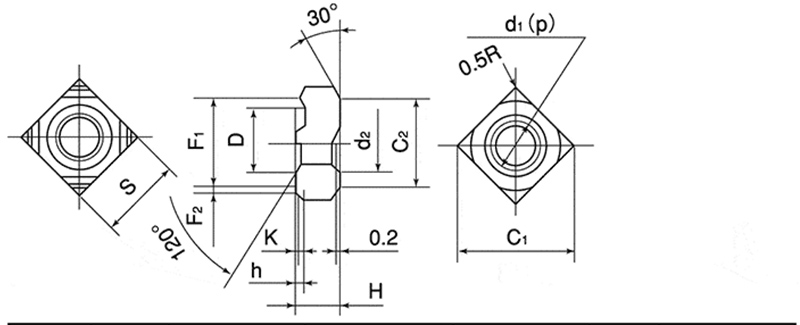

Δομικά Χαρακτηριστικά

Τα παξιμάδια συγκόλλησης τετράγωνης προβολής είναι ένα τετράγωνο παξιμάδι με πολλαπλές προεξοχές συγκόλλησης στο κάτω μέρος. Ο δομικός σχεδιασμός του επικεντρώνεται γύρω από τρεις βασικούς στόχους: αξιοπιστία συγκόλλησης, ακριβής τοποθέτηση και απόδοση κατά της στροφής.

【1】Τετράγωνη βάση

(1) Σχήμα: Ένα τέλειο τετράγωνο με και τις τέσσερις πλευρές ίσου μήκους και τις τέσσερις γωνίες σε ορθή γωνία. Μπορεί να αποτρέψει αυτόματα την περιστροφή όταν χωράει στην τετράγωνη οπή του τεμαχίου εργασίας.

(2) Πλάτος άκρου: Για παράδειγμα, το M8 είναι 14 mm, το M10 είναι 17 mm. Παρέχει επαρκή περιοχή που φέρει πίεση για να αποτρέψει το να κολλήσουν τα παξιμάδια στο υλικό βάσης κατά τη συγκόλληση.

(3) Πάχος (ύψος): Συνήθως 6 έως 10 mm. Εξασφαλίζει επαρκές μήκος εμπλοκής του σπειρώματος για την παροχή αντοχής σύνδεσης.

【2】 Έργο συγκόλλησηςδράσεις

(1) Ποσότητα: Κατανέμεται με συμμετρικό τρόπο τεσσάρων σημείων για να εξασφαλιστεί ομοιόμορφο ρεύμα και ισορροπημένος πυρήνας συγκόλλησης

(2) Θέση: Στις τέσσερις γωνίες της κάτω επιφάνειας, κοντά στην άκρη, για ενίσχυση της σταθερότητας συγκόλλησης

(3) Σχήμα: Σφαιρικό ή κωνικό σχήμα, με λεία κορυφή

(4) Ύψος: 0,5 ~ 1,2 mm, για εξασφάλιση στενής επαφής με το υλικό βάσης

Πλάτος/Διάμετρος: Περίπου 1,5 ~ 2,5 mm

【3】Εσωτερικό νήμα

(1) Προδιαγραφές νήματος: Metric M4 έως M16, Imperial #6 έως 5/8″. Σχηματίζει μια αποσπώμενη σύνδεση με τα ταιριαστά μπουλόνια.

(2) Ακρίβεια νήματος: 6Η (μετρική), 2Β (αυτοκρατορική). Εξασφαλίζει καλή εφαρμογή μεταξύ των παξιμαδιών συγκόλλησης τετράγωνης προβολής και του μπουλονιού.

(3) Μήκος νήματος: Παρέχει αρκετό μήκος εμπλοκής νήματος.

(4) Προσανατολισμός σπειρώματος: Το άκρο εισόδου μπορεί να έχει λοξοτομές για εύκολη εισαγωγή του μπουλονιού.

Συχνές Ερωτήσεις

(1) Για ποια μέθοδο συγκόλλησης είναι κατάλληλα τα παξιμάδια συγκόλλησης τετράγωνης προβολής; Ποιες είναι οι παράμετροι;

Η πιο συχνά χρησιμοποιούμενη μέθοδος είναι η συγκόλληση με προβολή αντίστασης. Πάρτε για παράδειγμα τη συγκόλληση ενός παξιμαδιού από χάλυβα χαμηλού άνθρακα M8 σε μια πλάκα από χάλυβα 1,5 mm με χαμηλή περιεκτικότητα σε άνθρακα. Οι παράμετροι αναφοράς είναι: ρεύμα 8–11 kA, πίεση ηλεκτροδίου 2,5–4,0 kN, συχνότητα συγκόλλησης 8–15 κύκλοι (περίπου 0,16–0,3 δευτερόλεπτα).

(2) Με ποια πρότυπα συμμορφώνονται τα παξιμάδια συγκόλλησης με τετραγωνική προβολή;

Ακολουθούμε αυστηρά το DIN 928 (το γερμανικό πρότυπο, το πιο ευρέως χρησιμοποιούμενο παγκοσμίως), το ASME B18.1 (το αμερικανικό πρότυπο) και το GB/T 13681.2 (το κινεζικό εθνικό πρότυπο).

(3) Πώς να εξασφαλίσετε την απόδοση συγκόλλησης των παξιμαδιών;

Ο πυρήνας της απόδοσης συγκόλλησης είναι ότι η περιεκτικότητα σε άνθρακα πρέπει να είναι ≤ 0,25%. Πραγματοποιούμε φασματική ανάλυση σε κάθε παρτίδα πρώτων υλών για να διασφαλίσουμε ότι η χημική σύνθεση είναι κατάλληλη. Ταυτόχρονα, το ύψος και το σχήμα των προεξοχών ελέγχονται αυστηρά εντός του εύρους ανοχής.
