Τετράγωνο συγκολλημένο παξιμάδι M8

(1) Ορισμός προϊόντος

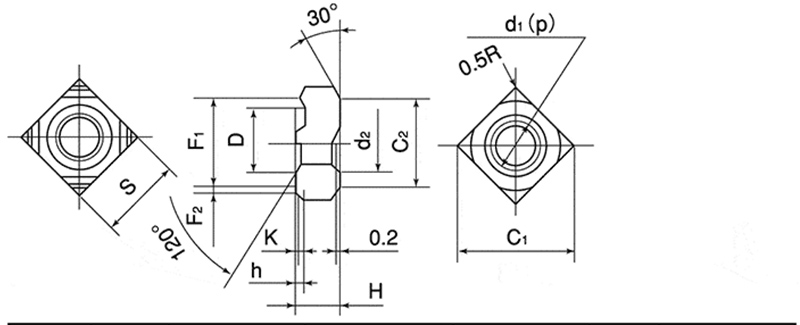

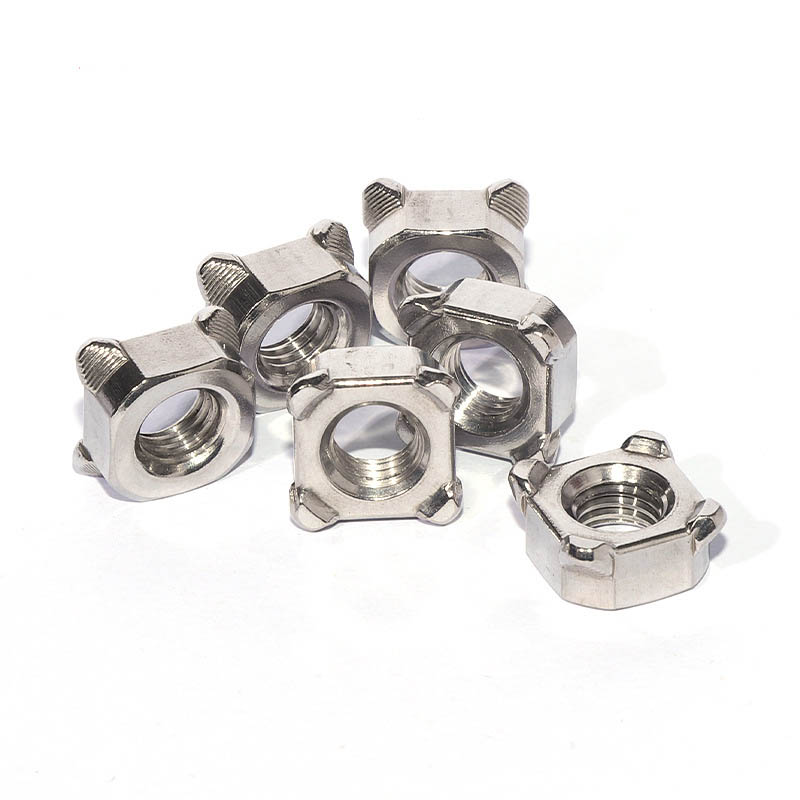

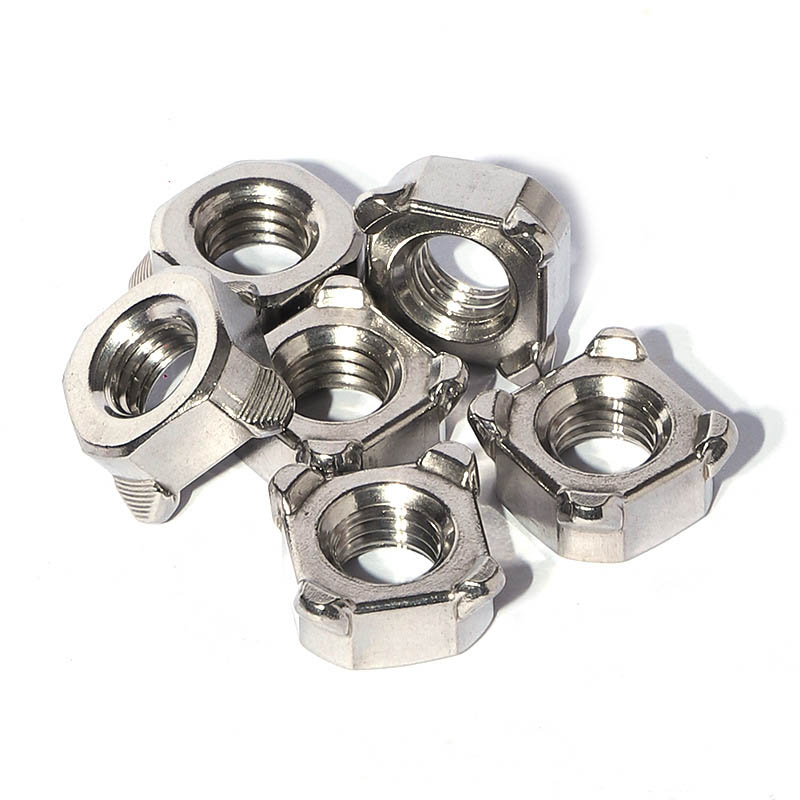

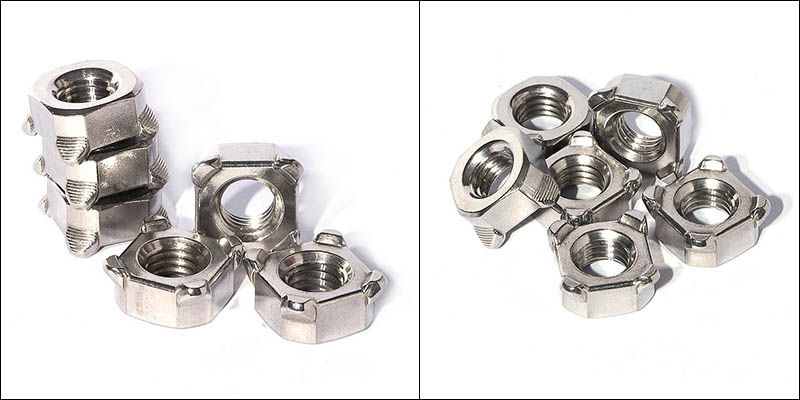

Το M8 Square Welded Nut είναι ένα ειδικό κούμπωμα με τετράγωνο σχήμα και τέσσερις προεξοχές συγκόλλησης στις κάτω γωνίες. Είναι μόνιμα στερεωμένο στο μεταλλικό φύλλο μέσω συγκόλλησης με αντίσταση και παρέχει μια αξιόπιστη εσωτερική οπή σπειρώματος για τις επόμενες συνδέσεις μπουλονιών. Αυτό το παξιμάδι συμμορφώνεται με το πρότυπο DIN 928 και είναι μία από τις πιο συχνά χρησιμοποιούμενες προδιαγραφές παξιμαδιών συγκόλλησης σε βιομηχανίες όπως αυτοκίνητα, οικιακές συσκευές και γεωργικά μηχανήματα.

(2) επιβολή προτύπων

Το τετράγωνο συγκολλημένο παξιμάδι M8 παράγεται αυστηρά σύμφωνα με το πρότυπο DIN 928:2013-12. Αυτό το πρότυπο καθορίζει τις διαστάσεις και τις τεχνικές απαιτήσεις για τετράγωνα συγκολλημένα παξιμάδια με χοντρό σπείρωμα που κυμαίνεται από M4 έως M16 και λεπτό σπείρωμα που κυμαίνεται από 8 mm έως 16 mm. Ο βαθμός προϊόντος είναι Α. Το πρότυπο DIN 928 απαιτεί ο χάλυβας που χρησιμοποιείται για τα συγκολλημένα παξιμάδια να περιέχει περιεκτικότητα σε άνθρακα ≤0,25% για να διασφαλιστεί η καλή απόδοση συγκόλλησης.

Παράμετροι διαδικασίας συγκόλλησης

Οι παράμετροι συγκόλλησης είναι ο βασικός παράγοντας για τη διασφάλιση της ποιότητας της συγκόλλησης. Οι παράμετροι συγκόλλησης για το τετράγωνο συγκολλημένο παξιμάδι M8 πρέπει να ρυθμιστούν ανάλογα με το υλικό της πλάκας βάσης και το πάχος του κ.λπ. Οι παρακάτω είναι παράμετροι αναφοράς υπό τυπικές συνθήκες εργασίας:

(1) Ρεύμα συγκόλλησης

Η συνιστώμενη τιμή είναι 5.000 - 8.000 A

Για παξιμάδια μικρού μεγέθους (όπως M4-M6), το ρεύμα μπορεί να ελεγχθεί εντός 3000 - 5000 A. για μεσαίου μεγέθους (M8-M10), για παράδειγμα, το τετράγωνο συγκολλημένο παξιμάδι M8, το ρεύμα συγκόλλησης είναι 5000 - 8000 A. για μεγάλου μεγέθους (M12 και άνω), χρειάζεται 8000 - 10000 A

(2) Πίεση ηλεκτροδίου

Η συνιστώμενη τιμή είναι 2,5 - 4,0 kN

Η πίεση θα πρέπει να προκαλέσει την ομοιόμορφη ισοπέδωση πολλαπλών προεξοχών κατά περίπου 1/3 πριν από την εφαρμογή ρεύματος. Εάν η πίεση είναι πολύ υψηλή, οι προεξοχές μπορεί να ισοπεδωθούν πρόωρα. εάν είναι πολύ χαμηλή, μπορεί να προκαλέσει πιτσίλισμα.

(3) Χρόνος συγκόλλησης

Η συνιστώμενη τιμή είναι 8 - 15 κύκλοι (περίπου 0,16 - 0,3 δευτερόλεπτα)

Ο χρόνος συγκόλλησης είναι μικρότερος από εκείνον της σημειακής συγκόλλησης στο ίδιο σημείο συγκόλλησης. Αφού προσδιορίσετε την κατάλληλη πίεση και ρεύμα ηλεκτροδίου, ρυθμίστε το για να λάβετε ικανοποιητικά σημεία συγκόλλησης.

Ποιοτικός έλεγχος

Για να επαληθευτεί η αντοχή συγκόλλησης των παξιμαδιών, πρέπει να πραγματοποιηθεί έλεγχος ποιότητας μετά τη συγκόλληση. Οι κύριες μέθοδοι περιλαμβάνουν:

(1) Δοκιμή ροπής: Εισαγάγετε το αντίστοιχο μπουλόνι στο συγκολλημένο παξιμάδι και εφαρμόστε την καθορισμένη ροπή στρέψης χρησιμοποιώντας ένα δυναμόκλειδο. Εάν το τετράγωνο συγκολλημένο παξιμάδι M8 δεν περιστρέφεται και το σημείο συγκόλλησης δεν έχει σχιστεί, θεωρείται κατάλληλο.

(2) Δοκιμή δύναμης ώθησης: Εφαρμόστε αξονική δύναμη ώθησης στο συγκολλημένο παξιμάδι και καταγράψτε το μέγιστο φορτίο θραύσης χρησιμοποιώντας μια μηχανή δοκιμών γενικής χρήσης. Το κάταγμα πρέπει να συμβεί στο βασικό υλικό.

(3) Οπτική επιθεώρηση: Πραγματοποιήστε οπτικό έλεγχο για να δείτε εάν τα παξιμάδια έχουν κλίση, εάν έρχονται σε πλήρη επαφή με το φύλλο υλικού και για τυχόν πιτσίλισμα ή ρωγμές. Ταυτόχρονα, χρησιμοποιήστε ένα μπλοκ μετρητή για να επαληθεύσετε εάν τα σπειρώματα έχουν παραμορφωθεί λόγω συγκόλλησης.
