Τετράγωνο παξιμάδι συγκόλλησης M8

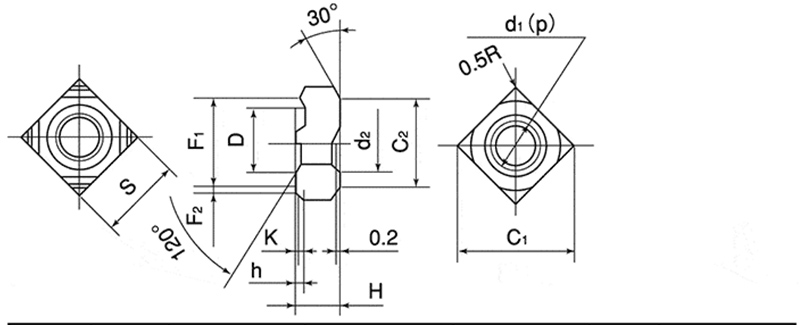

Τυπικές και βασικές διαστάσεις

Το τετράγωνο παξιμάδι συγκόλλησης M8 παράγεται αυστηρά σύμφωνα με το πρότυπο DIN 928:2013-12. Αυτό το πρότυπο καθορίζει τις διαστάσεις και τις τεχνικές απαιτήσεις για τετράγωνα παξιμάδια συγκόλλησης με χοντρά σπειρώματα που κυμαίνονται από M4 έως M16 και λεπτά σπειρώματα που κυμαίνονται από 8 mm έως 16 mm. Ο βαθμός προϊόντος είναι κατηγορίας Α.

Δομικός τύπος

Το τετράγωνο παξιμάδι συγκόλλησης M8 χωρίζεται σε δύο τύπους ανάλογα με το αν έχει πείρο τοποθέτησης ή όχι: τον τύπο χωρίς πείρο και τον τύπο με πείρο.

(1) Μη πιλότος

Περιγραφή:

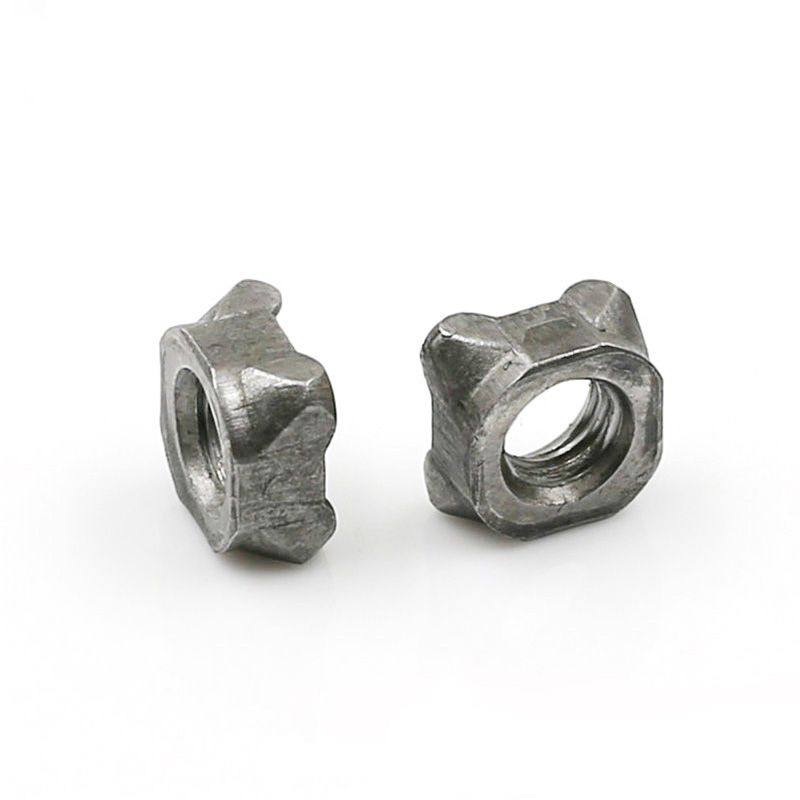

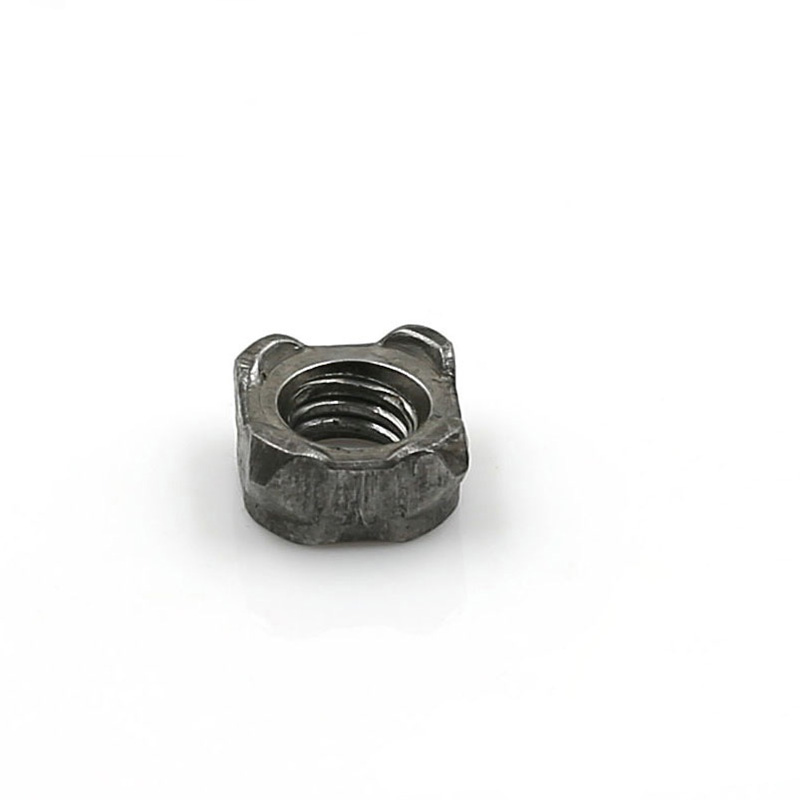

Τετράγωνο σχήμα, με το πλάτος των απέναντι πλευρών να είναι 14mm. Η κάτω επιφάνεια έχει τέσσερις ημισφαιρικές προεξοχές συγκόλλησης ομοιόμορφα κατανεμημένες στις τέσσερις γωνίες, χωρίς οδηγούς πείρους. Η κάτω επιφάνεια είναι επίπεδη, με προδιαγραφές M8 × 1,25 και ακρίβεια 6Η.

Αρχή λειτουργίας:

Κατά τη συγκόλληση, η τοποθέτηση επιτυγχάνεται μέσω των πείρων τοποθέτησης στο κάτω ηλεκτρόδιο ή των τετράγωνων οπών στο τεμάχιο εργασίας. Οι τέσσερις προεξοχές λιώνουν ταυτόχρονα κατά τη συγκόλληση με αντίσταση, σχηματίζοντας έναν ομοιόμορφο πυρήνα συγκόλλησης.

Ισχύοντα σενάρια:

Όταν υπάρχει ήδη ένα τετράγωνο παξιμάδι συγκόλλησης M8 στην τετράγωνη οπή του τεμαχίου εργασίας ή όταν η τοποθέτηση είναι αξιόπιστη,

Μπορούν να υιοθετηθούν τεχνικές χειροκίνητης ή ημιαυτόματης συγκόλλησης.

Αυτό είναι κατάλληλο για ευαίσθητες στο κόστος εφαρμογές με χαμηλές απαιτήσεις για ακρίβεια τοποθέτησης.

(2) Πιλότος

Περιγραφή:

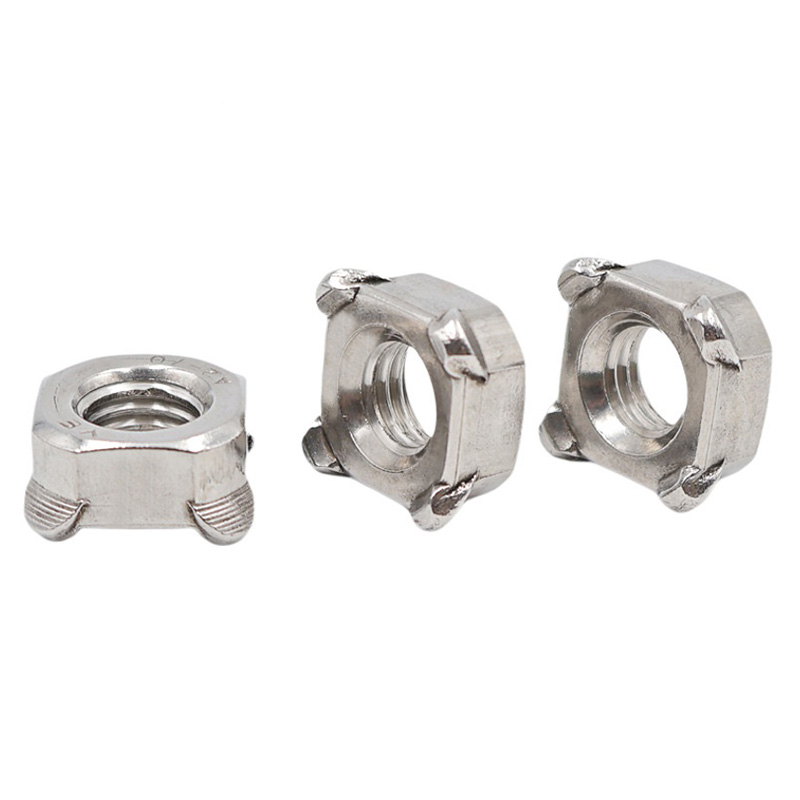

Το σχήμα είναι τετράγωνο, με το πλάτος των απέναντι πλευρών να παραμένει συνήθως στα 14 mm. Υπάρχουν οι τέσσερις γωνιακές προεξοχές στην κάτω επιφάνεια μαζί με τον κεντρικό οδηγό πείρο. Η διάμετρος του πείρου οδήγησης είναι συνήθως 9,6 mm ή 11,6 mm (ανάλογα με τις απαιτήσεις του πελάτη). Το ύψος του πείρου οδήγησης είναι 1,5 mm, 2,0 mm ή 2,5 mm, που ταιριάζει με το πάχος του υλικού βάσης. Το νήμα είναι M8 × 1,25, με ακρίβεια 6Η.

Αρχή λειτουργίας:

Ο πείρος οδηγός εισάγεται στην προ-τρυπημένη οπή τοποθέτησης του τεμαχίου εργασίας για να επιτευχθεί ακριβής τοποθέτηση και να αποτραπεί η μετατόπιση του τετραγώνου παξιμαδιού συγκόλλησης M8 κατά τη συγκόλληση. Ταυτόχρονα, ο πείρος οδηγός εμποδίζει επίσης αποτελεσματικά τις πιτσιλιές συγκόλλησης να εισέλθουν στην οπή με σπείρωμα σε κάποιο βαθμό.

Ισχύοντα σενάρια:

Αυτοματοποιημένη γραμμή συγκόλλησης ρομπότ (με υψηλές απαιτήσεις τοποθέτησης)

Όταν το τεμάχιο εργασίας δεν έχει τετράγωνες οπές και είναι τοποθετημένο αποκλειστικά από στρογγυλές οπές

Εφαρμογές όπου η σκωρία συγκόλλησης πρέπει να εμποδίζεται να μπλοκάρει τα νήματα
