Ροδέλα κλειδαριάς με σχιστό δακτύλιο

Όταν πολλοί πελάτες αγοράζουν Πλυντήριο στεγανοποίησης Xiaoguo® Split Ring Lock, συνήθως συνιστούμε να προσθέτουν και επίπεδες ροδέλες. Αυτό θα αυξήσει αποτελεσματικά την περιοχή και θα αποτρέψει την καταστροφή της επιφάνειας του τεμαχίου εργασίας. Θα σας προσφέρουμε μια επαγγελματική λύση αντιστοίχισης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Στα βιομηχανικά βαριά μηχανήματα, το Split Ring Lock Washer είναι ένας συνηθισμένος τρόπος για να μην χαλαρώσουν τα μπουλόνια. Όταν σφίγγετε το κούμπωμα, η ροδέλα με σπαστό κλείδωμα πιέζεται επίπεδη. Αναπηδά φυσικά, δημιουργώντας συνεχή δύναμη προς τα έξω. Ταυτόχρονα, οι αιχμηρές άκρες του κόβουν τη μεταλλική επιφάνεια, εμποδίζοντας το μπουλόνι να χαλαρώσει με την πάροδο του χρόνου.

【1】 Βασικό πλεονέκτημα

(1) Συγκρατεί τα μπουλόνια σταθερά στη θέση τους με συνεχή ώθηση και πρόσφυση στην επιφάνεια.

(2) Απλή εγκατάσταση και δεν απαιτούνται ειδικά εργαλεία.

(3) Ταιριάζει στα περισσότερα τυπικά μπουλόνια και παξιμάδια. Είναι κατασκευασμένο με κοινά πρότυπα όπως το DIN 127, καθιστώντας τη διαχείριση αποθεμάτων απλή.

(4) Το Split Ring Lock Washer είναι υψηλής αντοχής. Υποβάλλονται σε θερμική επεξεργασία για να φτάσουν σε σκληρότητα 370–470 HV. Αυτό τους επιτρέπει να αντέχουν σε μεγάλη πίεση και συχνούς κραδασμούς σε βαριά μηχανήματα, εξασφαλίζοντας μεγάλη διάρκεια ζωής.

(5) Μπορείτε να επιλέξετε διαφορετικά φινιρίσματα επιφανειών, όπως τυπική επίστρωση ψευδαργύρου ή επίστρωση ψευδαργύρου-αλουμινίου (Dacromet). Με αυτόν τον τρόπο, έχετε το σωστό επίπεδο προστασίας από τη σκουριά για όποιες συνθήκες θα αντιμετωπίσει το πλυντήριο.

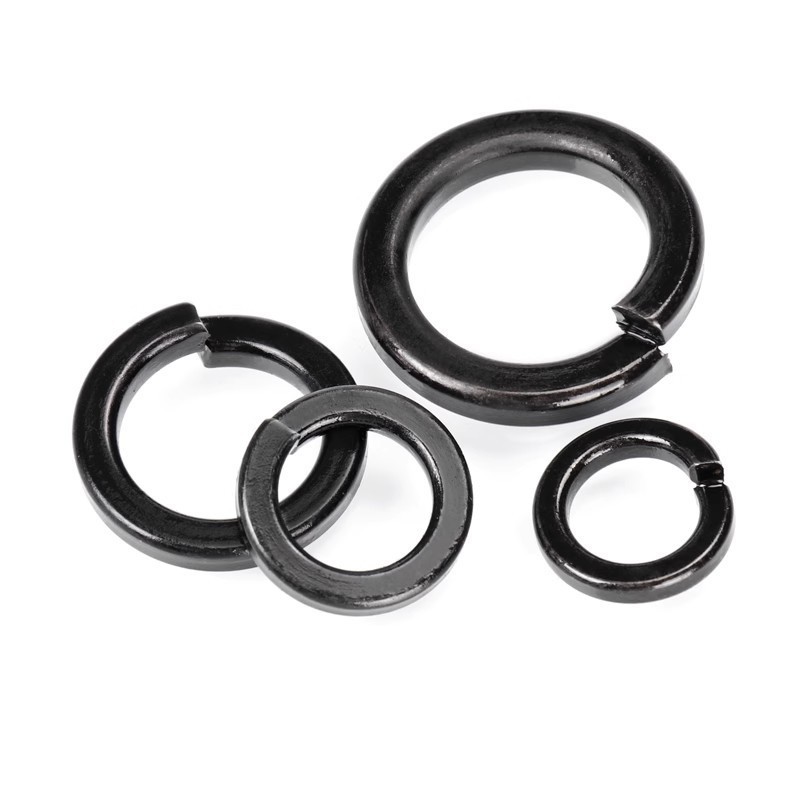

Split Ring Lock Washer

【2】Παραδείγματα εφαρμογής

(1) Καταστροφείς και θραυστήρες – Σε αυτό το είδος εξοπλισμού, οι ροδέλες χρησιμοποιούνται σε σημαντικά μπουλόνια για να εμποδίσουν τη χαλάρωση λόγω μη ισορροπημένης περιστροφής και συνεχούς δόνησης.

(2) Βαρέα κινητά μηχανήματα – Για κατασκευαστικό εξοπλισμό όπως εκσκαφείς, αυτά τα πλυντήρια με διαχωρισμό δακτυλίου βοηθούν στην κατανομή των δυναμικών φορτίων και κρατούν σφιχτά τα βασικά σημεία σύνδεσης.

(3) Εξοπλισμός ενέργειας και εξόρυξης – Αυτά τα πλυντήρια είναι κατάλληλα για ανεμογεννήτριες, ηλιακές εγκαταστάσεις και άλλες συσκευές καθαρής ενέργειας, καθώς και για βαριά μηχανήματα εξόρυξης. Στερεώνουν γερά τα μπουλόνια και παραμένουν κλειδωμένα ακόμα και με συχνούς κραδασμούς και διαστολή θερμότητας.

(4) Γενικά μηχανήματα – Εφαρμόζεται ευρέως σε αντλίες, συμπιεστές και κοινά μηχανικά μέρη. Μπορούν να αντιμετωπίσουν τους κραδασμούς του εξοπλισμού και την πίεση της εξωτερικής δύναμης στην καθημερινή λειτουργία.

【3】 Συμβουλές εγκατάστασης

Κατά την εγκατάσταση, τοποθετήστε τη ροδέλα κλειδώματος διαχωρισμένου δακτυλίου ανάμεσα στο μπουλόνι, τη βίδα ή το παξιμάδι και το τμήμα που στερεώνετε. Απλώς βεβαιωθείτε ότι η αιχμηρή άκρη του κάθεται ακριβώς πάνω στη μεταλλική επιφάνεια. Στη συνέχεια, σφίξτε το στις προδιαγραφές ροπής για να έχετε καλή εφαρμογή. Αυτά τα πλυντήρια προορίζονται για μία μόνο χρήση – μην τα επαναχρησιμοποιείτε. Εάν το κάνετε, η δύναμη σύσφιξης πέφτει, γεγονός που θα μπορούσε να προκαλέσει προβλήματα ασφάλειας και να το κάνει λιγότερο αποτελεσματικό.

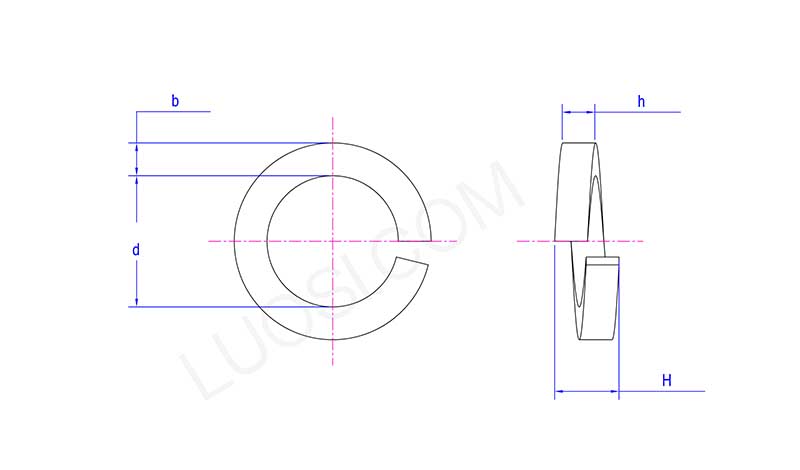

Split Ring Lock Washer

Δευτ	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d μέγ	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
β μέγ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h μέγ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5
