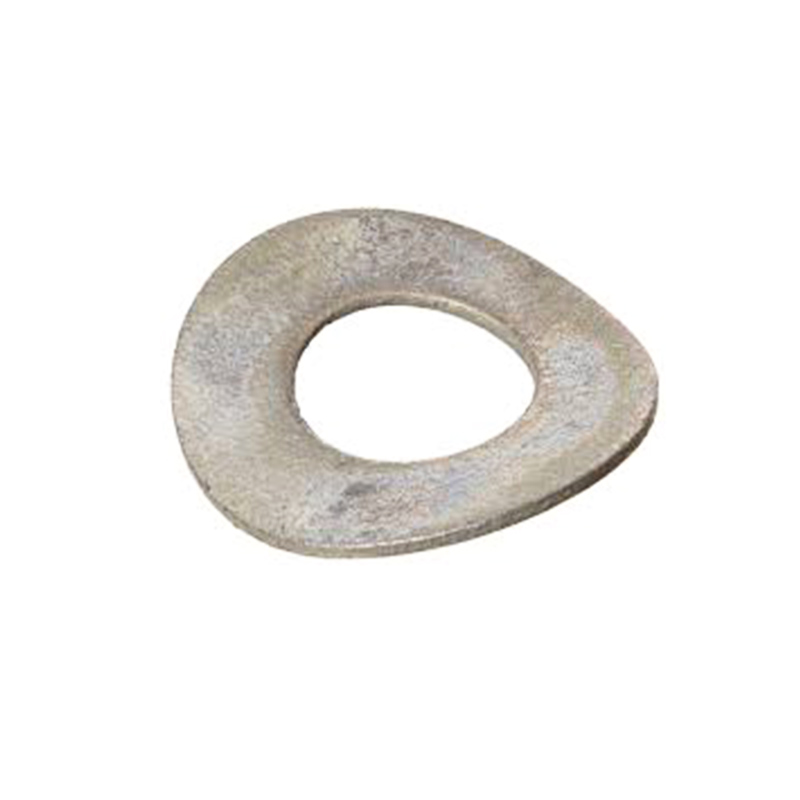

DIN 137A Προδιαγραφές Καμπύλες ελατηριωτές ροδέλες

Η αρχή λειτουργίας των Προδιαγραφών DIN 137A Curved Spring Washers βασίζεται στην ελαστική παραμόρφωση του μετάλλου.

(1) Ελεύθερη κατάσταση (δεν έχει εγκατασταθεί)

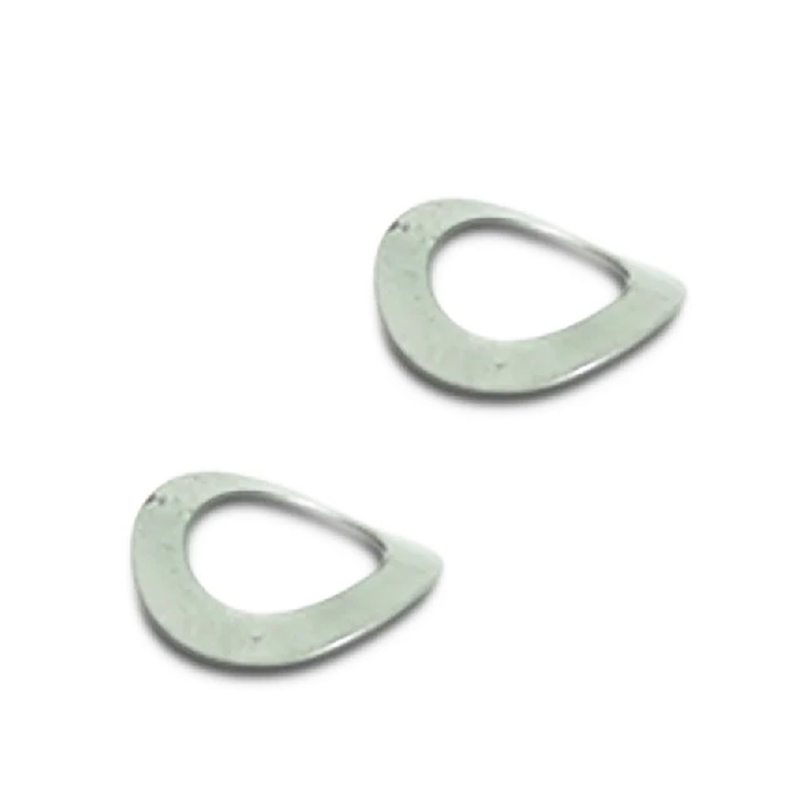

Οι Προδιαγραφές DIN 137A Curved Spring Washers δεν είναι επίπεδοι στη φυσική τους κατάσταση, αλλά έχουν εξόγκωση σε σχήμα τόξου (μονό κύμα) ή πολλαπλά κύματα (πολλαπλά κύματα). Αυτή τη στιγμή, έχει φυσικό ύψος H, που είναι μεγαλύτερο από το πάχος t της φλάντζας.

(2) Διαδικασία συμπίεσης (σφίξιμο των μπουλονιών)

Όταν σφίγγονται τα μπουλόνια ή τα παξιμάδια, οι ροδέλες τοποθετούνται ανάμεσα στην κεφαλή/παξιμάδι του μπουλονιού και στο τεμάχιο εργασίας. Καθώς η δύναμη σύσφιξης αυξάνεται, το σχήμα τόξου ή κυματιστό σχήμα ισοπεδώνεται σταδιακά.

Κατά τη διαδικασία συναρμολόγησης και σύσφιξης, το κάτω μέρος του μπουλονιού πιέζει τη δομή σε σχήμα τόξου επίπεδη, προκαλώντας τη δημιουργία ελαστικής τάσης επαναφοράς στη ροδέλα.

(3) Διατήρηση της προφόρτισης (κατάσταση λειτουργίας)

Μετά την ισοπέδωση των Προδιαγραφών DIN 137A Curved Spring Washers, θέλει πάντα να επιστρέψει στο αρχικό σχήμα τόξου. Αυτή η δύναμη επαναφοράς μετατρέπεται σε συνεχή αξονική ώθηση, πιέζοντας την κεφαλή του μπουλονιού και την επιφάνεια του τεμαχίου εργασίας.

Αφού ολοκληρωθεί το σφίξιμο, η ροδέλα διατηρεί μια συνεχή αντίστροφη ελαστική τάση, πιέζοντας συνεχώς την κεφαλή του μπουλονιού και την επιφάνεια του συνδεδεμένου εξαρτήματος.

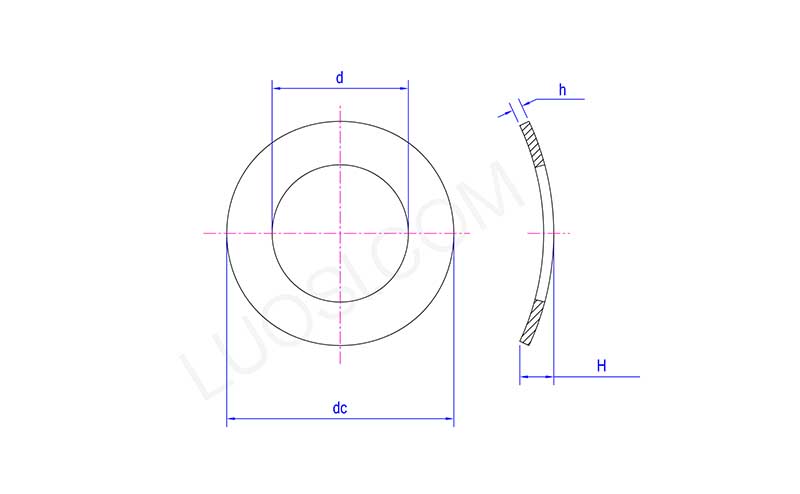

Δευτ	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d μέγ	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

Προσαρμοσμένες προδιαγραφές DIN 137A Καμπύλες ελατηριωτές ροδέλες

Το Xiaoguo® σάς επιτρέπει να προσαρμόσετε τις Προδιαγραφές DIN 137A Curved Spring Washers όπως θέλετε. Μπορείτε να αλλάξετε το μέγεθος, τον αριθμό των κυμάτων, το υλικό, το φινίρισμα της επιφάνειας ή ακόμα και τη συσκευασία. Με αυτόν τον τρόπο, κάθε πλυντήριο ταιριάζει ακριβώς στο σχέδιό σας.

(1) Εσωτερική διάμετρος ID / Εξωτερική διάμετρος OD

Από M2 έως M100 ή μεγαλύτερο, τόσο η εσωτερική όσο και η εξωτερική διάμετρος μπορούν να προσαρμοστούν σύμφωνα με τα σχέδια.

Όργανα ακριβείας μικρού μεγέθους (M2–M5), βαρέα μηχανήματα μεγάλου μεγέθους (M36–M100)

(2) Πάχος t

Κοινό εύρος: 0,3 mm – 3,0 mm. Για ειδικές απαιτήσεις, μπορεί να είναι πιο λεπτό ή παχύτερο.

Όταν ο έλεγχος φορτίου και ο αξονικός χώρος είναι συμπαγείς.

(3) Υλικά

Χάλυβας ελατηρίου, ανοξείδωτος χάλυβας A2/A4, 17-7 PH, φωσφορόχαλκος, χαλκός βηρυλλίου, Inconel κ.λπ.

Κανονική υψηλή ελαστικότητα, ανθεκτική στη σκουριά, υψηλή θερμοκρασία / αντιεκρηκτική / μη μαγνητική

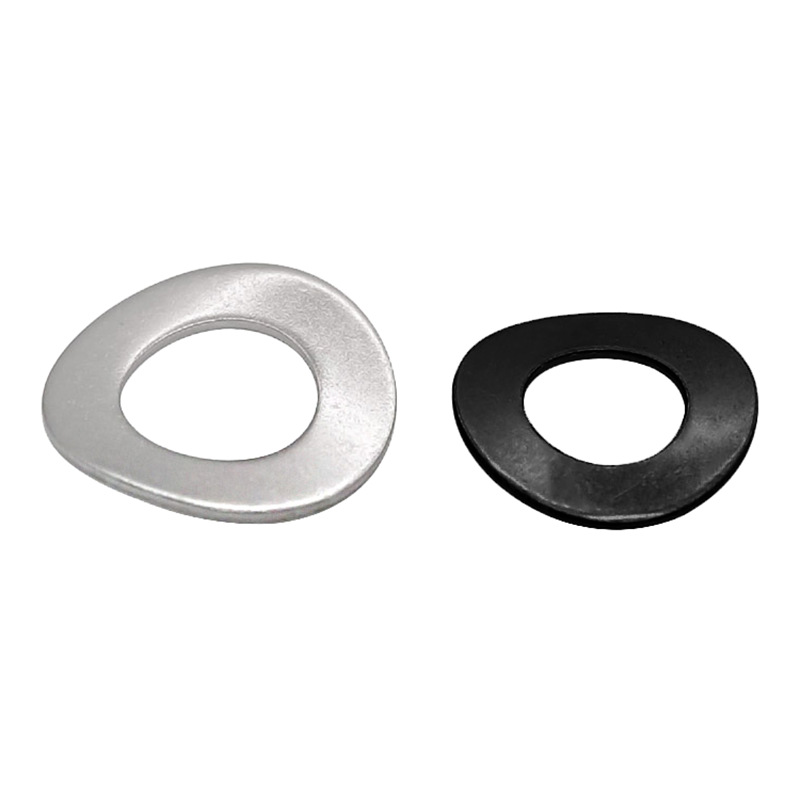

(4) Επιφανειακή επεξεργασία

Γαλβανισμός, επίστρωση Dacromet, Μαύρισμα, Φωσφοροποίηση, Επινικελίωση, Παθητικοποίηση, Παθητικοποίηση τρισθενούς χρωμίου κ.λπ.

Αντισκωριακή, λίπανση, μόνωση, βελτίωση συντελεστή τριβής

(5) Συσκευασία

Πλαστικές σακούλες + χάρτινα κουτιά, προσαρμοσμένες ετικέτες, κιτ μικτών συσκευασιών, μικρά κουτιά λιανικής, γραμμωτοί κώδικες εξωτερικού κουτιού κ.λπ.
