Ανοξείδωτη κυρτή ελατηριωτή ροδέλα

Η κυρτή ελατηριωτή ροδέλα από ανοξείδωτο χάλυβα στο απόθεμα Xiaoguo® έχει ένα ευρύ φάσμα εφαρμογών και προσφέρει υψηλή οικονομική απόδοση. Βοηθούν πολλούς πελάτες να εξοικονομήσουν κόστος και παρέχουν αποτελεσματικές οδηγίες χρήσης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η εφαρμογή της καμπύλης ελατηριωτής ροδέλας από ανοξείδωτο χάλυβα σε μηχανήματα και όργανα ακριβείας

Το καμπύλο ελατηριωτό πλυντήριο από ανοξείδωτο χάλυβα, χάρη στις μοναδικές ιδιότητες υλικού και τα δομικά του πλεονεκτήματα, έχει γίνει μια ευρέως διαδεδομένη επιλογή για τους σχεδιαστές και τους μηχανικούς οργάνων ακριβείας.

【1】Τυπική περίπτωση εφαρμογής

(1) Ιατρική Μαγνητική Τομογραφία (MRI)

Είναι εξαιρετικά ευαίσθητο σε παρεμβολές μαγνητικού πεδίου. Στα ακριβή εξαρτήματα στο εσωτερικό του εξοπλισμού, χρησιμοποιείται κυρτό ελατηριωτό πλυστικό από ανοξείδωτο χάλυβα υψηλής απόδοσης για την αποτελεσματική αποφυγή της παρεμβολής ηλεκτρομαγνητικών πεδίων στις ενδείξεις απεικόνισης.

(2) Ραντάρ λέιζερ και οπτικός εξοπλισμός

Στα μικροσκόπια υψηλής τεχνολογίας, στους μηχανισμούς ακριβούς εστίασης και περιστροφής του ραντάρ λέιζερ, χρησιμοποιούνται για την εξάλειψη των μηχανικών κενών και τη διασφάλιση της ομαλής και ακριβούς περιστροφής γωνίας.

(3) Ιατρικά χειρουργικά εργαλεία

Στη δομή μικρο-μετάδοσης των οργάνων, η καμπύλη ελατήρια πλύσης από ανοξείδωτο χάλυβα πρέπει να συνεργάζεται με την τηλεσκοπική συσκευή για να παρέχει ακριβή αξονική ελαστικότητα.

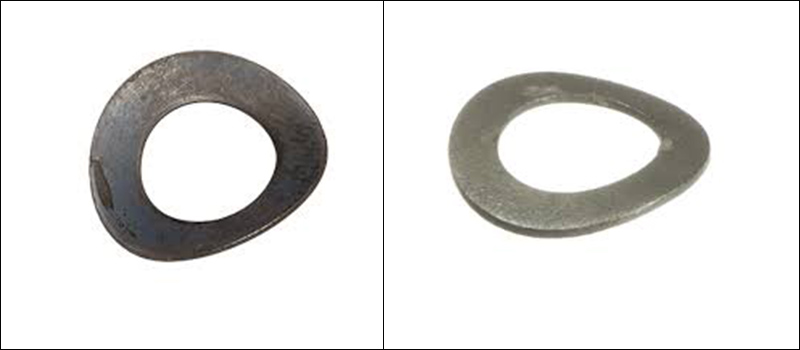

Stainless Steel Curved Spring Washer

【2】Πολυδιάστατα πλεονεκτήματα

Συνολικά, η κυρτή ελατηριωτή ροδέλα από ανοξείδωτο χάλυβα έχει τα ακόλουθα πολλαπλά πλεονεκτήματα:

(1) Υψηλή χρήση χώρου: Η δομή είναι συμπαγής, συνήθως μόνο το 1/3 έως το 1/2 αυτής των παραδοσιακών πηγών. Σε ορισμένες μικροσκοπικές συσκευές, μπορεί να εξοικονομηθεί έως και το 50% του αξονικού χώρου.

（2）Μεγάλη διάρκεια ζωής κόπωσης: Κατά τη διαδικασία σχεδιασμού, η κατανομή της τάσης είναι ομοιόμορφη. Κάτω από κατάλληλη συμπίεση, η διάρκεια ζωής του σε κόπωση μπορεί να φτάσει τις δεκάδες χιλιάδες έως εκατομμύρια κύκλους.

(3) Η ελαστική έξοδος είναι ομαλή: Μπορεί να παρέχει προβλέψιμη και σχεδόν γραμμική δύναμη προφόρτισης εντός της περιοχής αποτελεσματικής παραμόρφωσης.

(4) Σταθερότητα μηχανικής απόκρισης: Η πολυστρωματική δομή παρουσιάζει ένα πιο ομοιόμορφο χαρακτηριστικό παραλλαγής, το οποίο μπορεί να μειώσει αποτελεσματικά τις αποκρίσεις κραδασμών και κρούσεων κατά τη διάρκεια της διαδικασίας λειτουργίας και να βελτιώσει τη σταθερότητα της λειτουργίας του μηχανικού συστήματος.

(5) Μειώνει τον θόρυβο απορροφώντας ενέργεια δόνησης καθώς κινούνται τα μέρη.

(6) Μπορείτε να επιλέξετε διαφορετικά υλικά, πλήθος κυμάτων και στρώσεις ανάλογα με το τι χρειάζεστε – έτσι λειτουργεί για κάθε είδους συνθήκες.

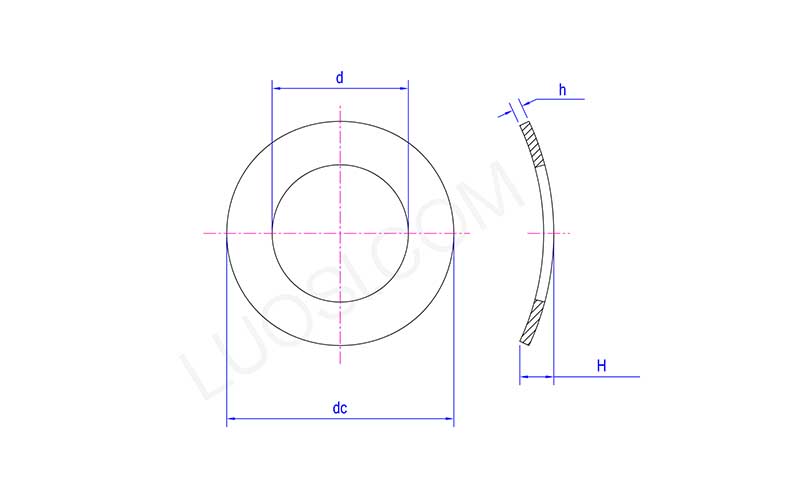

Stainless Steel Curved Spring Washer

Δευτ	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d μέγ	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【3】Βασικές παράμετροι για επιλογή

(1) Μέγεθος οπής ή διάμετρος μπουλονιού – αυτό σας λέει τι μέγεθος ροδέλας χρειάζεστε.

(2) Υλικό - επιλέξτε το με βάση το πού πηγαίνει. Για παράδειγμα, χρησιμοποιήστε ανοξείδωτο χάλυβα Α4 σε αλμυρό ή διαβρωτικό περιβάλλον.

(3) Φόρτωση – υπολογίστε πόση προφόρτιση χρειάζεται ο εξοπλισμός σας και, στη συνέχεια, επιλέξτε τον σωστό τύπο κυρτού ελατηρίου από ανοξείδωτο χάλυβα.

(4) Παραμόρφωση – ο χώρος που έχετε για να λυγίσει η ροδέλα θα καθορίσει πόσο πρέπει να συμπιεστεί.

(5) Εξωτερική και εσωτερική διάμετρος – πρέπει να ταιριάζουν ακριβώς στην οπή στερέωσης.
