Άξονες με στρογγυλά συρμάτινα κουμπώματα

Οι στρογγυλεμένες άκρες των αξόνων στρογγυλού σύρματος Snap Rings που παράγονται από το εργοστάσιο Xiaoguo® είναι απαλλαγμένες από γρέζια σφράγισης, γεγονός που αποτρέπει τις γρατσουνιές στα εξαρτήματα κατά τη χρήση και διασφαλίζει την ασφάλεια και την αξιοπιστία ολόκληρης της διαδικασίας συναρμολόγησης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Οι άξονες με στρογγυλό σύρμα είναι ένας τύπος συνδετήρα αξονικής τοποθέτησης με απλή δομή, χαμηλό κόστος και εύκολη εγκατάσταση. Κατασκευάζονται με περιέλιξη και κοπή συρμάτων από χάλυβα ελατηρίου στρογγυλής διατομής και το σχήμα τους είναι δακτύλιος σε σχήμα C με άνοιγμα. Χρησιμοποιώντας τη δική τους ελαστικότητα, μπορούν να χωρέσουν στις ημικυκλικές αυλακώσεις στον άξονα για να σχηματίσουν έναν "ώμο" για τη στερέωση εξαρτημάτων όπως ρουλεμάν και γρανάζια, εμποδίζοντάς τους να κινηθούν αξονικά στον άξονα.

Βασική δομή και αρχή εγκατάστασης

Βασιζόμενοι στην ελαστική παραμόρφωση, οι άξονες στρογγυλών συρμάτινων δακτυλίων με εξωτερική διάμετρο μεγαλύτερη από τη διάμετρο του άξονα θα επεκταθούν όταν εγκατασταθούν, θα προσαρμόζονται στην ημικυκλική αυλάκωση στο πάνω μέρος του άξονα και θα αναπηδούν πλήρως στο κάτω μέρος του αυλακιού μετά την απελευθέρωση για να επιτευχθεί στερέωση.

Τύπος ανοίγματος

Χωρίζεται σε δύο τύπους: ο ένας με οπή εργαλείων (η οποία μπορεί να συναρμολογηθεί και να αποσυναρμολογηθεί με πένσα ασφάλισης) και ο άλλος χωρίς τρύπα (για να διευκολυνθεί η εγκατάσταση, συνήθως αφήνεται στο τέλος μια συγκεκριμένη γωνία κοπής σύσφιξης).

Σχήμα διατομής

Η χρήση του στρογγυλού σύρματος έρχεται σε έντονη αντίθεση με τους δακτυλίους συγκράτησης τετράγωνου/ορθογώνιου τμήματος που σχηματίζονται με σφράγιση.

Πλεονεκτήματα προϊόντος

Λαμβάνοντας υπόψη τα δομικά χαρακτηριστικά των αξόνων στρογγυλού συρμάτινου δακτυλίου, επιδεικνύονται τα ακόλουθα βασικά πλεονεκτήματα και χαρακτηριστικά:

Υψηλή σχέση ποιότητας/τιμής

Το Round Wire Snap Rings Shafts είναι κατασκευασμένο από χαλύβδινο σύρμα ως πρώτη ύλη, το οποίο δεν δημιουργεί σχεδόν καθόλου απόβλητα άκρων ή γωνιών. Αυτό αποφεύγει το υψηλό κόστος των καλουπιών και είναι μια οικονομική και αποτελεσματική επιλογή.

Εύκολη εγκατάσταση

Η εγκατάσταση και η αποσυναρμολόγηση μπορεί συνήθως να ολοκληρωθεί χρησιμοποιώντας τυπικές πένσες ασφάλισης, οι οποίες συμβάλλουν στη βελτίωση της αποτελεσματικότητας της συναρμολόγησης και της συντήρησης.

Συμπαγής χώρος

Έχει συμπαγή σχεδιασμό και δεν καταλαμβάνει πολύ χώρο στον άξονα ή στο εσωτερικό της οπής. Αυτό το καθιστά κατάλληλο για στενά σημεία όπου ο χώρος είναι περιορισμένος.

Φέροντα χαρακτηριστικά

Το πόση ώθηση μπορεί να αντέξει είναι συνήθως μικρότερη από αυτή που παίρνετε με τους τύπους κυκλικής ή ορθογώνιας διατομής. Έτσι είναι πιο κατάλληλο για ελαφριά έως μεσαία φορτία.

Επιλογή υλικού

Οι άξονες των δακτυλίων στρογγυλού σύρματος που κατασκευάζονται συνήθως από χάλυβα ελατηρίου ή ανοξείδωτο χάλυβα. Μπορείτε επίσης να επιλέξετε φινιρίσματα επιφανειών όπως μαύρο οξείδιο ή φωσφοροποίηση για να τους προσφέρετε κάποια προστασία από τη σκουριά.

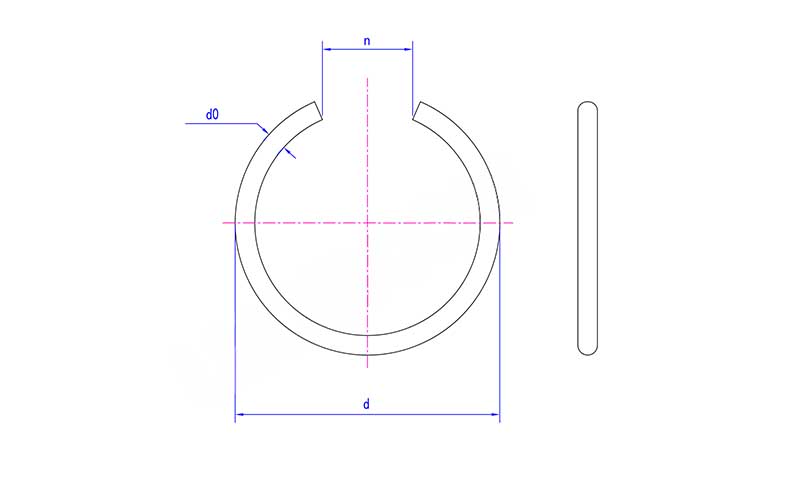

Round Wire Snap Rings Shafts

Δευτ	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d μέγ	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
