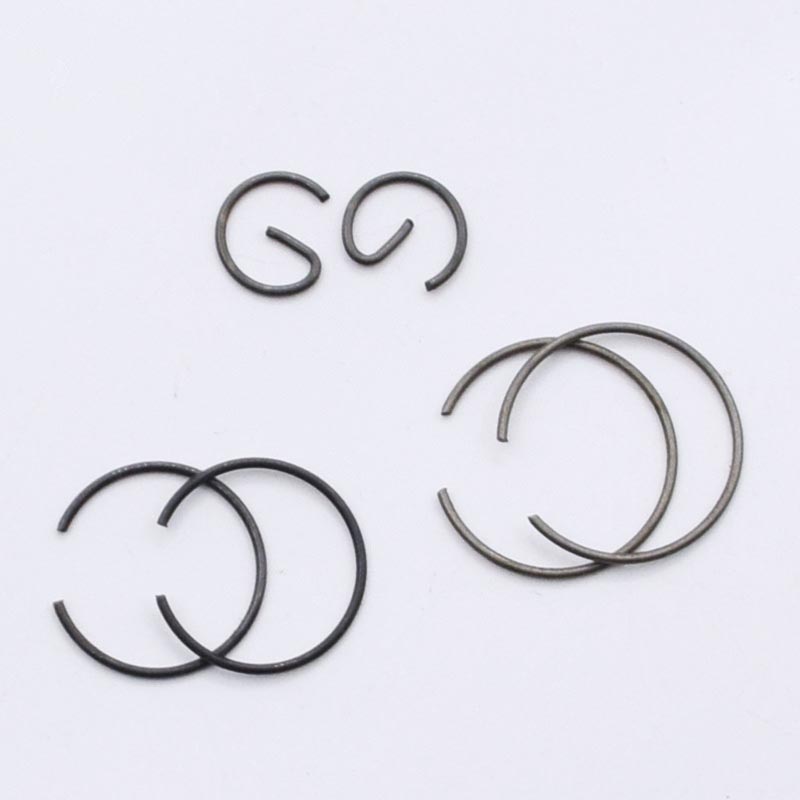

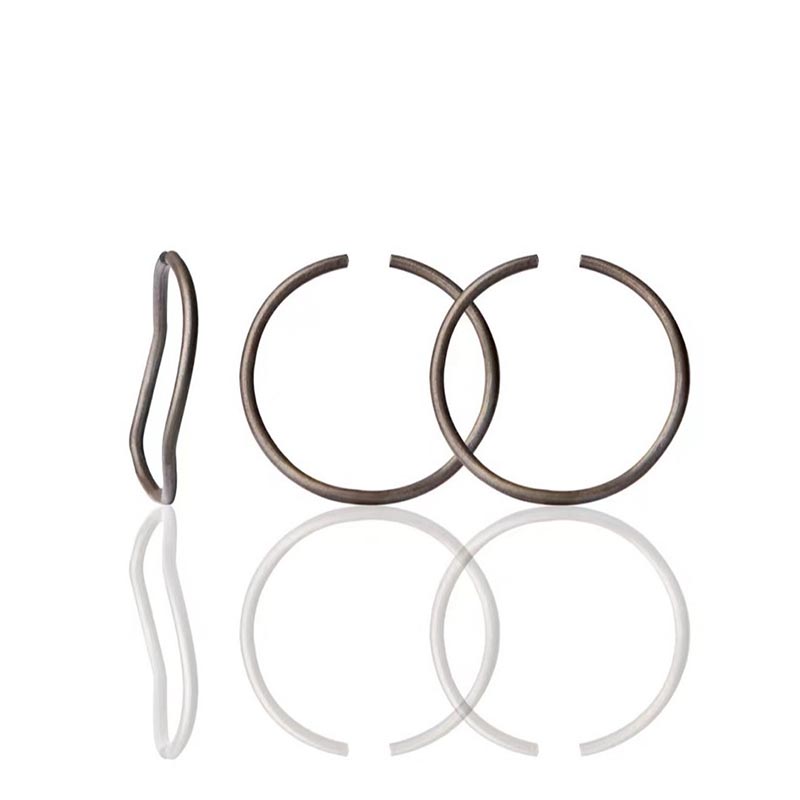

Δακτύλιοι με στρογγυλό σύρμα

Ακολουθεί μια εισαγωγή στην αρχή λειτουργίας των δακτυλίων κουμπώματος με στρογγυλό σύρμα.

1.Δομικό Ίδρυμα

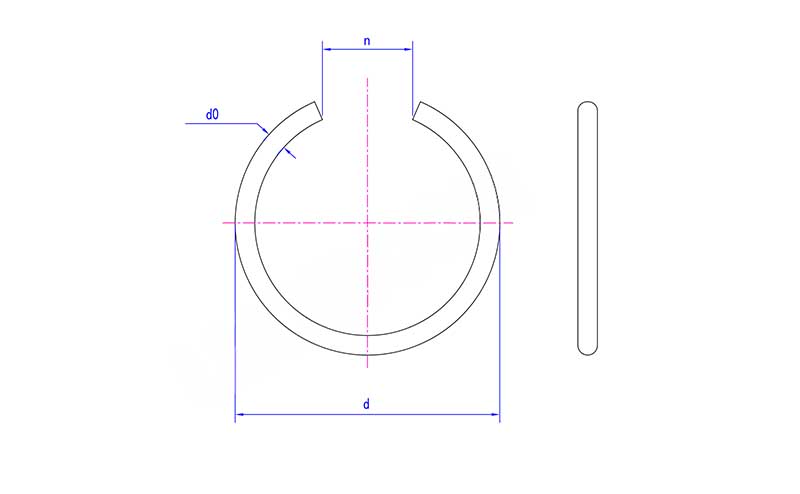

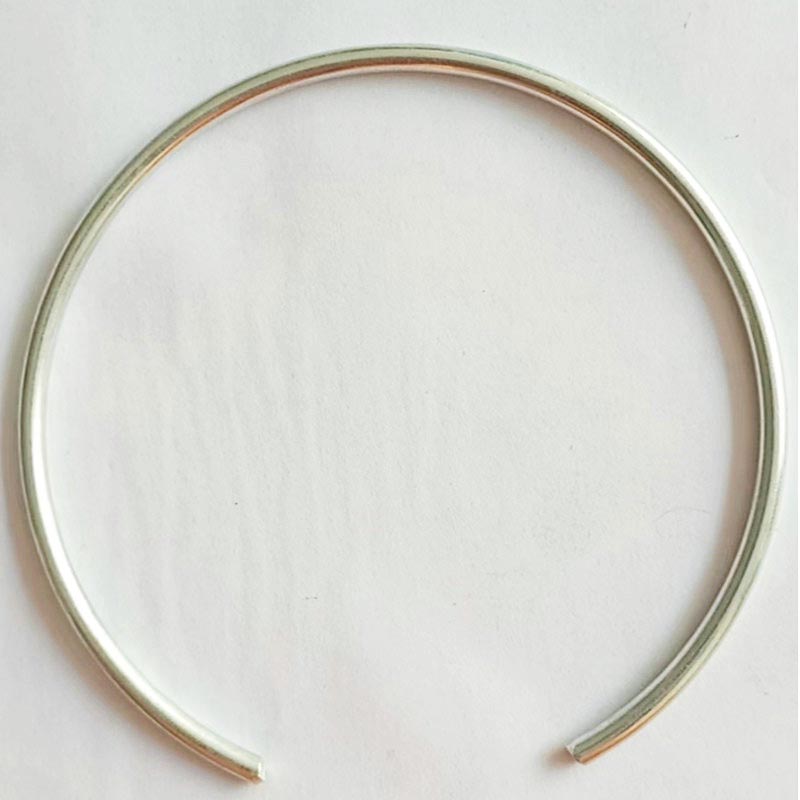

Οι δακτύλιοι κουμπώματος με στρογγυλό σύρμα σχηματίζονται με την περιέλιξη ενός χαλύβδινου σύρματος ελατηρίου στρογγυλής διατομής σε έναν κυκλικό δακτύλιο με άνοιγμα.

Στην ελεύθερη κατάσταση, η εξωτερική του διάμετρος είναι ελαφρώς μεγαλύτερη από τη διάμετρο της οπής εγκατάστασης στόχου. Επειδή η διατομή είναι κυκλική, ολόκληρος ο δακτύλιος δεν έχει αιχμηρές άκρες και επομένως δεν θα γρατσουνίσει το τοίχωμα της οπής ή τα συναρμολογούμενα μέρη κατά την εγκατάσταση ή τη χρήση.

2.Διαδικασία εγκατάστασης

Κομπρέσα

Χρησιμοποιήστε την πένσα της σιαγόνας για να πιάσετε και τα δύο άκρα του ανοίγματος και εφαρμόστε δύναμη για να πιέσετε την πένσα. Σε αυτό το σημείο, οι στρογγυλοί δακτύλιοι συρμάτινου κουμπώματος συμπιέζονται ακτινικά, η εξωτερική του διάμετρος γίνεται μικρότερη και μετατρέπεται σε κυκλικό δακτύλιο που είναι μικρότερος από τη διάμετρο της οπής εγκατάστασης.

Εισαγάγετε στην τρύπα

Σε συμπιεσμένη κατάσταση, εισάγετε ολόκληρο τον δακτύλιο συγκράτησης μέσα στην οπή και σπρώξτε τον στην προκατεργασμένη θέση κυκλικής αυλάκωσης.

Ελευθέρωση

Απελευθερώστε τον σφιγκτήρα ασφάλισης. Ο δακτύλιος συγκράτησης χάνει τον περιορισμό της εξωτερικής δύναμης και, στηριζόμενος στην αποθηκευμένη ελαστική δυναμική του ενέργεια, διαστέλλεται προς τα έξω.

Δεδομένου ότι η εξωτερική διάμετρος στην ελεύθερη κατάσταση είναι μεγαλύτερη από τη διάμετρο της οπής, ο δακτύλιος συγκράτησης θα ταιριάζει σφιχτά στο κάτω μέρος της αυλάκωσης και δεν μπορεί να τραβηχτεί έξω από την οπή.

Ολοκλήρωση τοποθέτησης

Αφού εισαχθεί ο δακτύλιος συγκράτησης στην αυλάκωση, σχηματίζεται μια λεία δακτυλιοειδής επιφάνεια βήματος μέσα στην οπή. Το τμήμα που πρόκειται να τοποθετηθεί θα πρέπει να είναι στενά προσαρτημένο σε αυτό το βήμα, με αποτέλεσμα να περιορίζεται σε μια ορισμένη αξονική θέση εντός της οπής και να μην μπορεί να γλιστρήσει προς τα έξω.

3.Ανάλυση βασικής αρχής εργασίας

Ελεύθερη κατάσταση: Εξωτερική διάμετρος > Διάμετρος οπής, δεν μπορεί να εισαχθεί απευθείας στην οπή

Συμπιεσμένη κατάσταση: Εξωτερική διάμετρος < Διάμετρος οπής (χρησιμοποιώντας ελαστική παραμόρφωση), το ελατήριο ασφάλισης εφαρμόζει δύναμη, η διάμετρος μειώνεται

Εισαγωγή στην υποδοχή: Διατηρήστε τη συμπιεσμένη κατάσταση και στείλτε το στη θέση αυλάκωσης

Μετά την απελευθέρωση, κατάσταση λειτουργίας: Η εξωτερική διάμετρος ανακτά > Η διάμετρος της οπής (περιορίζεται από το τοίχωμα της αυλάκωσης), η ελαστική δύναμη επαναφοράς μετατρέπεται σε ακτινική πίεση, προκαλώντας τη στενή προσκόλληση των δακτυλίων στρογγυλού σύρματος Circlip στο κάτω μέρος της αυλάκωσης
