Εσωτερικοί δακτύλιοι κουμπώματος με στρογγυλό σύρμα C

Οι εσωτερικοί δακτύλιοι κουμπώματος με στρογγυλό σύρμα C που παράγονται από το εργοστάσιο Xiaoguo® εγκαθίστανται και αφαιρούνται εύκολα, χωρίς περίπλοκες διαδικασίες. Είναι εξαιρετικά κατάλληλα για συναρμολόγηση μεγάλης κλίμακας, βελτιώνοντας την απόδοση εργασίας και εξοικονομώντας κόστος.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Αυτή είναι η οδηγία εγκατάστασης για τους εσωτερικούς δακτυλίους κουμπώματος Round Wire Clips που έχουμε συνοψίσει. Προορίζεται για αναφορά από τεχνικούς μηχανικούς και επιτόπιους χειριστές.

1.Έλεγχος προεγκατάστασης

Οι εσωτερικοί δακτύλιοι κουμπώματος με στρογγυλό σύρμα C πρέπει να εγκατασταθούν στην προκατεργασμένη κυκλική αυλάκωση μέσα στην οπή. Το μέγεθος της αυλάκωσης καθορίζει άμεσα την αξονική φέρουσα ικανότητα και τη διάρκεια ζωής του δακτυλίου σύσφιξης.

Οι άκρες της αυλάκωσης πρέπει να είναι λοξοτομημένες ή στρογγυλεμένες και το βάθος, το πλάτος και η ακτίνα της κάτω γωνίας της αυλάκωσης πρέπει να συμμορφώνονται με τα πρότυπα.

2.Επιλέξτε το σωστό εργαλείο

Πρέπει να χρησιμοποιηθεί η εσωτερική πένσα κυκλώματος.

Η διάμετρος των σιαγόνων πρέπει να ταιριάζει με την τρύπα του κυκλώματος και οι σιαγόνες πρέπει να εφαρμόζουν σφιχτά χωρίς να είναι πολύ χαλαρές ή πολύ σφιχτές.

3.Αναλυτικές οδηγίες εγκατάστασης

Φοράτε προστατευτικά γυαλιά.

Σπρώξτε τις μύτες της πένσας μέχρι τέρμα στις δύο οπές αυτιού του δακτυλίου. Βεβαιωθείτε ότι έχουν καθίσει καλά για να μην γλιστρήσουν έξω.

Πιέστε τις λαβές για να συμπιέσετε τον δακτύλιο μέχρι η εξωτερική του διάμετρος να είναι μικρότερη από την τρύπα.

Κρατήστε το συμπιεσμένο. Σύρετε τον δακτύλιο μέσα στην τρύπα και κατεβάστε τον στην αυλάκωση. Κάντε το απαλά, ώστε ο δακτύλιος να μην γέρνει ή να μην ξεκολλήσει.

Απελευθερώστε αργά τη λαβή του σφιγκτήρα, επιτρέποντας στον ασφαλιστικό δακτύλιο να ανοίξει φυσικά μέσα στην αυλάκωση.

Αφαιρέστε την πένσα ασφάλισης και επιθεωρήστε την ποιότητα εγκατάστασης των εσωτερικών δακτυλίων κουμπώματος με στρογγυλό σύρμα C Clips.

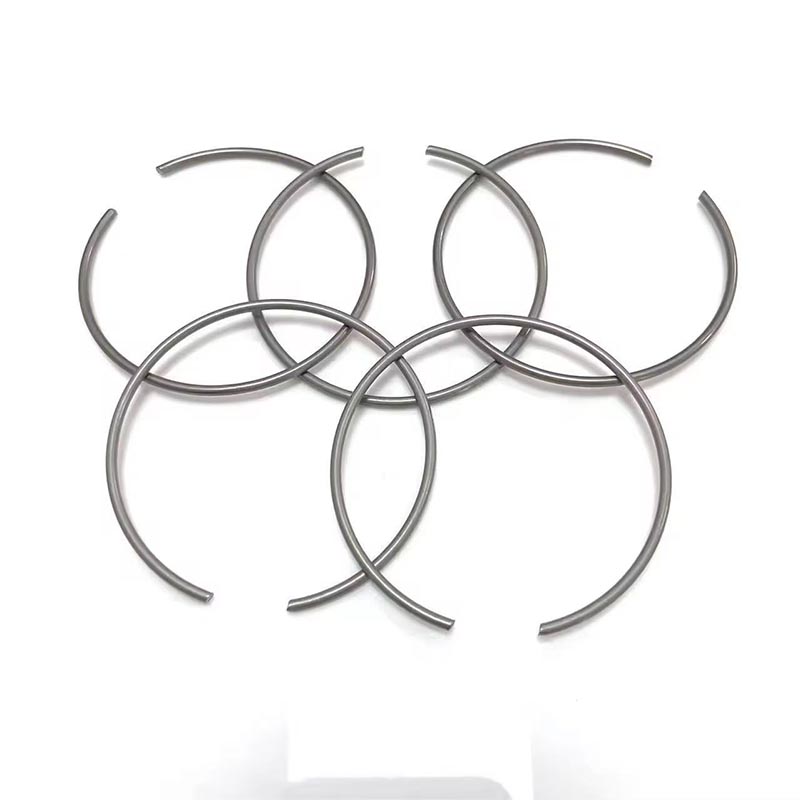

< style="text-align:center;"> Round Wire C Clips Internal Snap Rings

Σημειώσεις για την προσοχή

1. Να φοράτε πάντα προστατευτικά γυαλιά.

Οι εσωτερικοί δακτύλιοι κουμπώματος με στρογγυλό σύρμα C Clips μπορούν να πετάξουν με υψηλή ταχύτητα για αρκετά μέτρα.

2. Μην χρησιμοποιείτε τους λυγισμένους σφιγκτήρες.

Εάν ο σφιγκτήρας είναι παραμορφωμένος, έχει υπερβολικά μεγάλο ή μικρό άνοιγμα ή εμφανή βαθουλώματα, πρέπει να απορριφθεί και να αντικατασταθεί με νέο.

3.Δώστε προσοχή στην κατεύθυνση εγκατάστασης

Ορισμένοι σφιγκτήρες σε σχήμα C έχουν αιχμηρές άκρες και λείες άκρες. Οι αιχμηρές άκρες πρέπει να κοιτούν προς την κατεύθυνση όπου εφαρμόζεται η αξονική ώθηση, ενώ οι λείες άκρες πρέπει να κοιτούν προς το κάτω μέρος της οπής. Η κατεύθυνση πρέπει να επιβεβαιωθεί πριν από την εγκατάσταση.

4.Καθαρίστε το αυλάκι πριν την εγκατάσταση

Λάδι, ρινίσματα σιδήρου και σκουριά θα εμποδίσουν τον ασφαλιστικό δακτύλιο να εισέλθει πλήρως στην αυλάκωση

5.Επιβεβαιώστε ότι το μέγεθος του διαφράγματος ταιριάζει με τις διαστάσεις του αυλακιού.

6.Χρησιμοποιήστε τον σωστό τύπο πένσας

Οι εσωτερικοί δακτύλιοι κουμπώματος με στρογγυλό σύρμα C για τις οπές πρέπει να σφίγγονται χρησιμοποιώντας μια πένσα δακτυλίου συγκράτησης οπών. κανένα άλλο εργαλείο δεν πρέπει να χρησιμοποιείται ως υποκατάστατο.

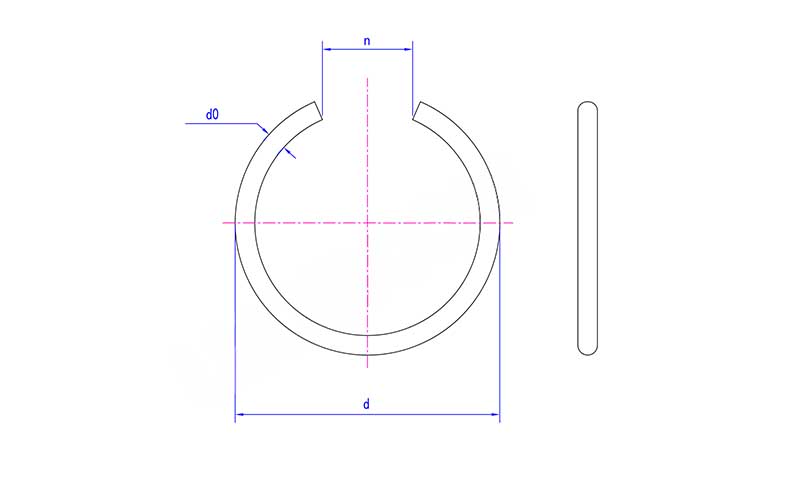

Round Wire C Clips Internal Snap Rings

Δευτ	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d μέγ	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
