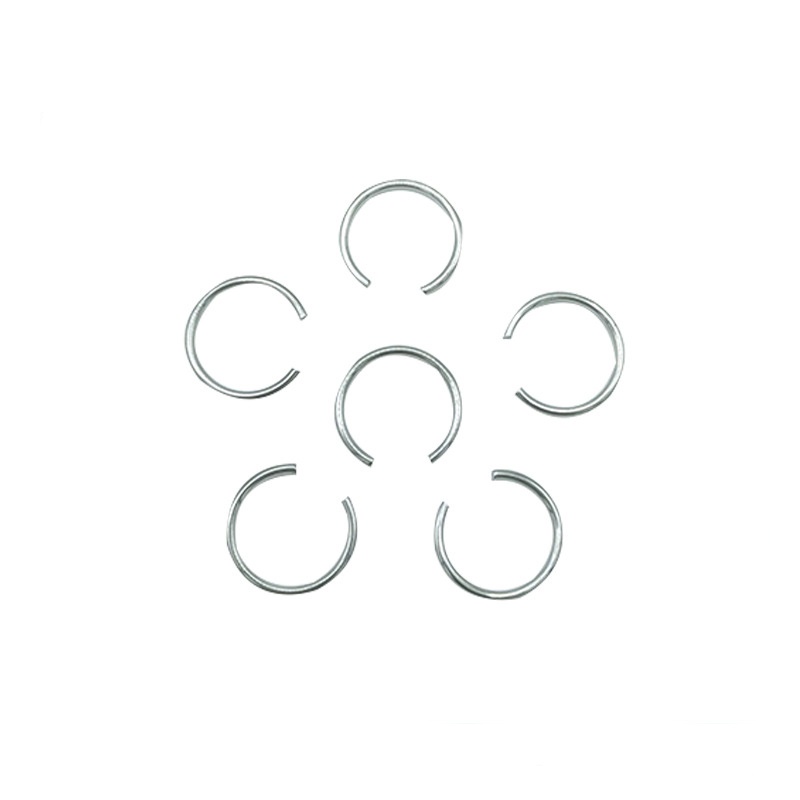

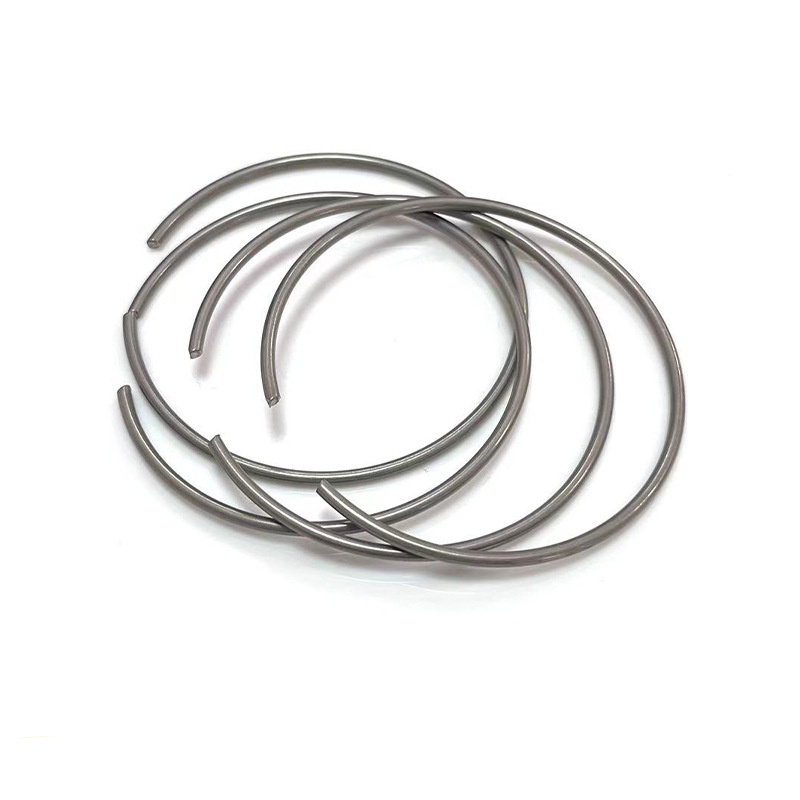

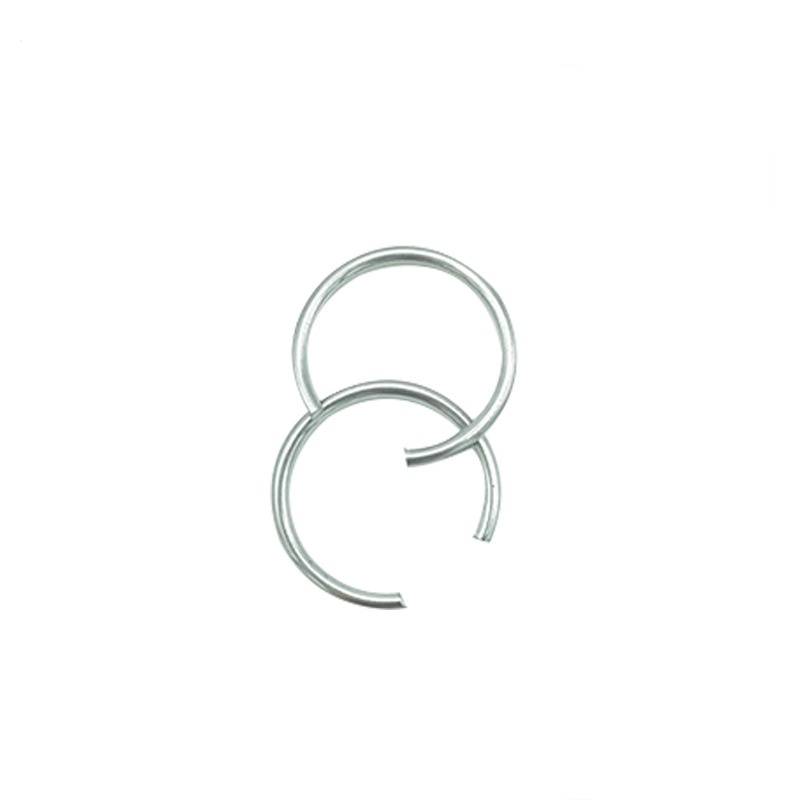

DIN 7993 Εσωτερικοί δακτύλιοι κουμπώματος

Η κανονικότητα των εσωτερικών δακτυλίων κουμπώματος DIN 7993 παρέχεται για να διευκολύνει την αναφορά τεχνικών μηχανικών. Το βασικό σημείο είναι η παράταση της διάρκειας ζωής του προϊόντος και η μείωση του κόστους αντικατάστασης.

1.Οπτική επιθεώρηση (με μεγεθυντικό φακό)

Χρησιμοποιήστε ένα μεγεθυντικό φακό με μεγέθυνση 10x ή μεγαλύτερη για να επιθεωρήσετε την επιφάνεια των εσωτερικών δακτυλίων κουμπώματος DIN 7993. Δώστε ιδιαίτερη προσοχή στις περιοχές με συγκέντρωση στρες. Η εμφάνιση του κουμπώματος πρέπει να είναι ομοιόμορφη και άψογη.

Ρωγμή: Επιτρεπόμενο βάθος ρωγμής ≤ 0,02 mm

Γρατσουνιές: Οι σοβαρές γρατσουνιές ταξινομούνται ως μη επιτρεπόμενες.

Διάβρωση: Εάν εμφανιστεί κόκκινη σκουριά, σημαίνει ότι η αντιδιαβρωτική έχει αποτύχει. Το εξάρτημα πρέπει να αντικατασταθεί αμέσως.

2. Επιθεώρηση παραμόρφωσης και επιπεδότητας

Περιστροφή: Τοποθετήστε τους εσωτερικούς δακτυλίους κουμπώματος DIN 7993 σε μια επίπεδη επιφάνεια και ελέγξτε για τυχόν επίπεδη παραμόρφωση. Θα πρέπει να είναι επίπεδο και να μην υπάρχει ορατή παραμόρφωση.

Μόνιμη παραμόρφωση: Το κούμπωμα έχει χάσει το αρχικό του σχήμα.

Σπειροειδής παραμόρφωση: Προκαλείται από ακατάλληλη χρήση εργαλείων κατά την εγκατάσταση, με αποτέλεσμα το αντικείμενο να κολλάει και να στρίβει γύρω από τον άξονά του.

3.Επιθεώρηση ελαστικότητας και τάσης

Ελαστική εξασθένηση/απώλεια τάσης: Οι εσωτερικοί δακτύλιοι κουμπώματος DIN 7993 αποτυγχάνουν να αναπηδήσουν δυνατά μετά τη συμπίεση ή μπορεί να φανεί ότι κουνιέται σημαντικά όταν πιέζεται απαλά με το χέρι αφού τοποθετηθεί στην αυλάκωση.

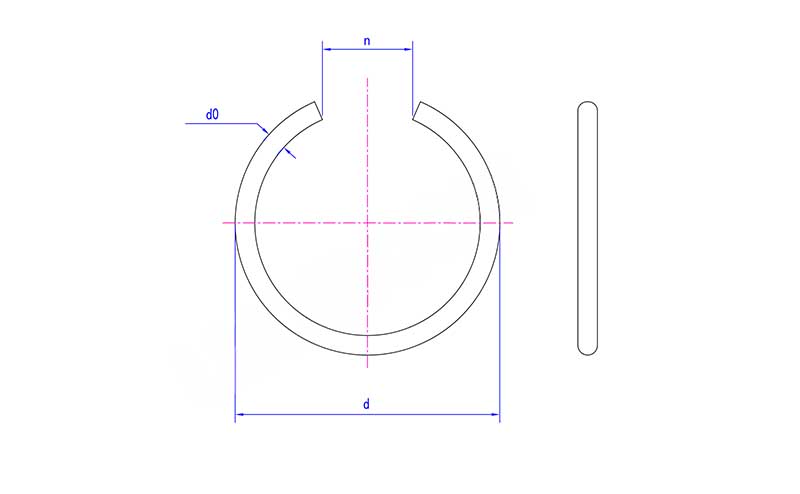

4.Επιθεώρηση διαστάσεων

Απόκλιση εξωτερικής διαμέτρου: εύρος ανοχής ±0,05 mm

Απόκλιση εσωτερικής διαμέτρου: Διαφορετικές περιοχές προδιαγραφών αντιστοιχούν σε διαφορετικές περιοχές σκληρότητας.

Άνοιγμα διάκενου: Η αξονική μετατόπιση δεν πρέπει να υπερβαίνει τα 0,15 mm.

5. Συνεργαστείτε με την επιθεώρηση αυλακώσεων

Κατά τη διάρκεια κάθε συντήρησης, θα πρέπει επίσης να επιθεωρούνται οι αυλακώσεις στο εσωτερικό των οπών.

Φθορά/επέκταση αυλακιού: Χρησιμοποιήστε ένα παχύμετρο βερνιέ για να μετρήσετε τη διάμετρο του αυλακιού και να επιβεβαιώσετε εάν παραμένει εντός του τυπικού εύρους ανοχής.

Ζημιά στην άκρη του αυλακιού: Επιθεωρήστε τα πλευρικά τοιχώματα και τις άκρες του αυλακιού. Εάν υπάρχουν γρέζια, φλάντζες, ζημιά σύνθλιψης ή λοξοτομής, τα αντίστοιχα εξαρτήματα πρέπει να αποκατασταθούν ή να αντικατασταθούν.

Ζημιά στο κάτω μέρος του αυλακιού: Υπάρχουν γρατσουνιές, διάβρωση ή συσσώρευση υλικού στο κάτω μέρος του αυλακιού.

Απόφραξη διόδου λαδιού: Υπάρχουν υπολείμματα ή ξένα αντικείμενα που μπλοκάρουν κοντά στην αυλάκωση.

6. Ελέγξτε την κατάσταση του εξαρτήματος σε συντονισμό

Τα εξαρτήματα που τοποθετούνται από τους σφιγκτήρες θα επηρεάσουν επίσης τις συνθήκες δύναμης των εσωτερικών δακτυλίων κουμπώματος DIN 7993.

Επιφανειακή φθορά: Η ακραία όψη του εξαρτήματος που έρχεται σε επαφή με τον δακτύλιο σύσφιξης παρουσιάζει ανομοιόμορφη φθορά, φθορά σταδίου ή εσοχή.

Αντιστοίχιση λοξοτμήσεων τελικής όψης/στρογγυλές γωνίες: Εάν οι λοξοτομές ή οι στρογγυλές γωνίες είναι πολύ μεγάλες, θα μειώσει την πραγματική περιοχή που ασκεί δύναμη στο κούμπωμα.
