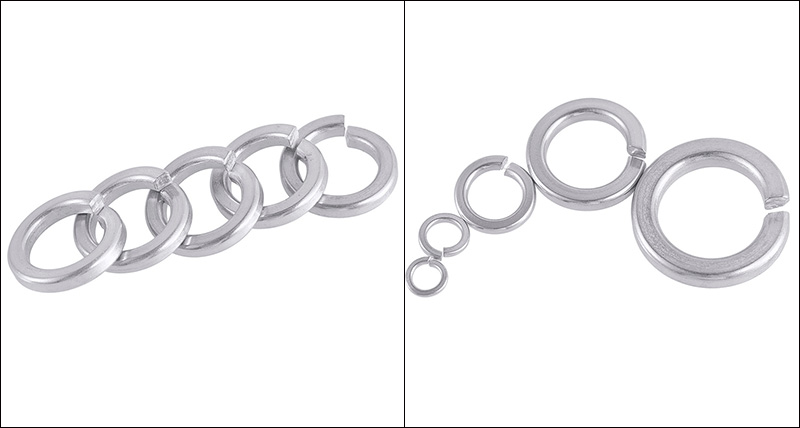

Ροδέλα κλειδαριάς με ψηλό γιακά

Το πλυντήριο κλειδαριάς Xiaoguo® High Collar Lock Washer είναι εύκολο στην εγκατάσταση. Δεν απαιτούν πρόσθετα ειδικά εργαλεία κατά τη χρήση, έχουν χαμηλή λειτουργική δυσκολία, γίνονται γρήγορα αποδεκτά από τους εργαζόμενους και είναι επίσης βολικά για συντήρηση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το High Collar Lock Washer δεν είναι όλα του ίδιου σχεδίου. Συνήθως προσαρμόζονται σύμφωνα με διαφορετικές απαιτήσεις και υπάρχουν διάφοροι τύποι. Εδώ είναι οι πέντε συνηθισμένοι τύποι:

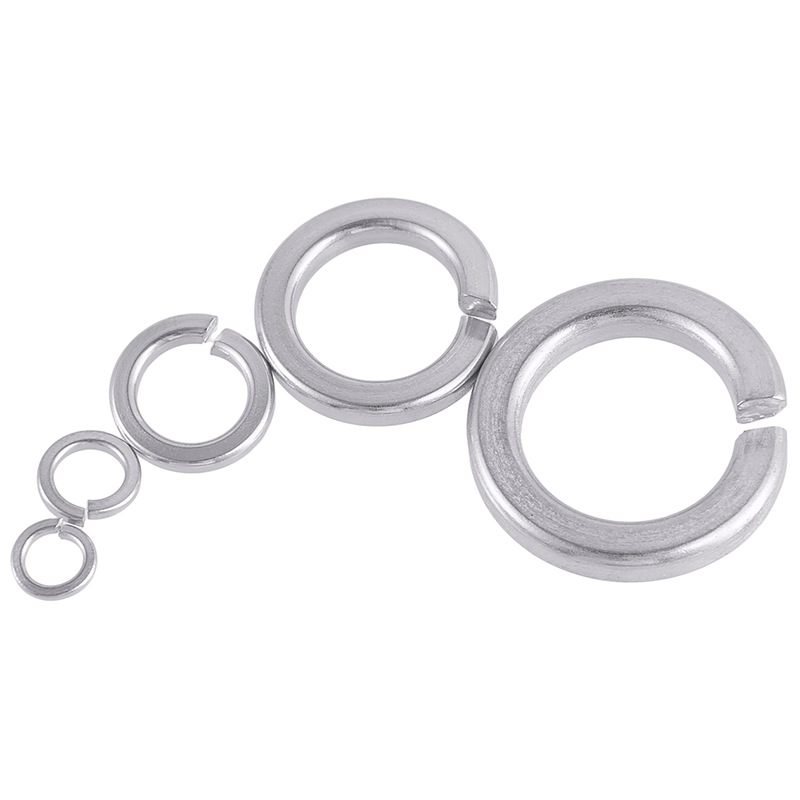

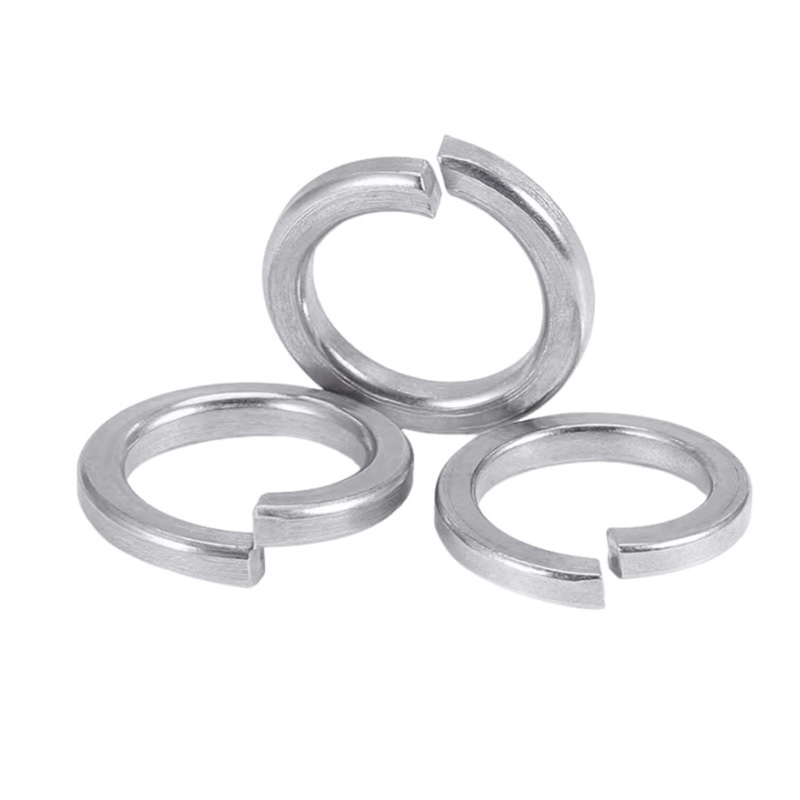

(1) Τυπικός τύπος ενός δακτυλίου (ο πιο συνηθισμένος, DIN 127 / GB 93)

Η παραδοσιακή ανοιχτή σπειροειδής ελατηριωτή ροδέλα, που αποτελείται από μεταλλικό δακτύλιο με άνοιγμα. Κατάλληλο για τις περισσότερες εφαρμογές κατά της χαλάρωσης χαμηλού έως μεσαίου φορτίου και είναι επίσης το πιο κοινό και ευρέως χρησιμοποιούμενο High Collar Lock Washer στην αγορά.

(2) Βαρέως τύπου διπλού δακτυλίου (DIN 128)

Διαθέτει δύο κρίκους, έναν περισσότερο από τον τυπικό τύπο. Έχει μεγαλύτερη ελαστικότητα και καλύτερη αντοχή στους κραδασμούς. Χρησιμοποιείται σε βαρέα μηχανήματα, σασί οχημάτων και περιοχές με υψηλούς κραδασμούς.

High Collar Lock Washer

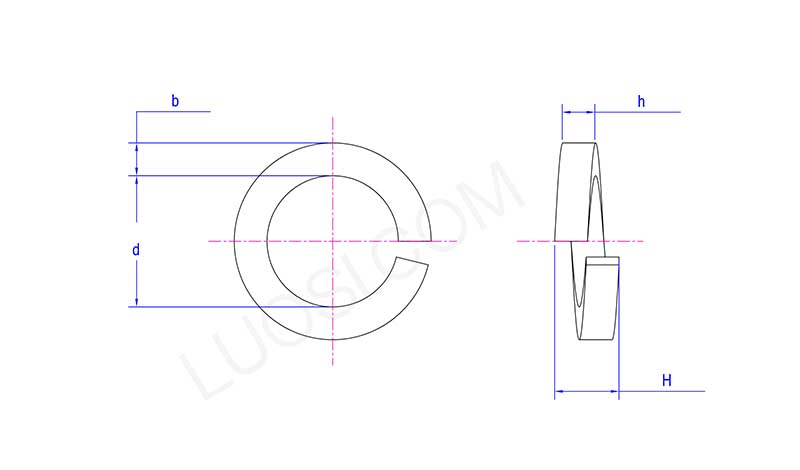

Δευτ	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d μέγ	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
β μέγ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h μέγ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

(3) Ελατηριωτές ροδέλες σε σχήμα κύματος

Δεν έχουν σχήμα σπειροειδούς αλλά έχουν κυματιστό σχήμα με αρκετές κορυφές και κοιλάδες. Χρησιμοποιούνται σε μέρη όπου ο χώρος είναι εξαιρετικά περιορισμένος, αλλά εξακολουθεί να απαιτείται ελαστικότητα, όπως η εφαρμογή προπίεσης στα ρουλεμάν.

(4) Ροδέλα ελατηρίου σε σχήμα δίσκου (ροδέλα Belleville)

Το σχήμα του είναι κωνικό, θυμίζει μικρό πιάτο. Μπορεί να αντέξει εξαιρετικά υψηλή πίεση και χρησιμοποιείται σε μέρη που απαιτούν αντιστάθμιση ελατηρίου υψηλής αντοχής, όπως θερμική διαστολή και συστολή, αντιστάθμιση φθοράς κ.λπ.

(5) Οδοντωτή ροδέλα ασφάλισης (εσωτερικά δόντια / εξωτερικά δόντια, DIN 6797 / DIN 6798)

Διαθέτει οδοντώσεις γύρω από την άκρη και δαγκώνει στην επιφάνεια του τεμαχίου εργασίας μετά τη σύσφιξη, παρέχοντας εξαιρετική αντιολισθητική απόδοση. Χρησιμοποιείται κυρίως σε περιοχές που απαιτούν ηλεκτρική αγωγιμότητα (όπως καλώδια γείωσης) ή για αντιχαλάρωμα μικρών βιδών.

Κοινά Υλικά

Το High Collar Lock Washer χρειάζεται καλή ελαστικότητα και ικανότητα διατήρησης της ελαστικότητας. Ως εκ τούτου, η επιλογή των υλικών είναι πολύ σημαντική. Ακολουθούν ορισμένοι συνήθεις τύποι υλικών:

Χάλυβας ελατηρίου (65Mn / 70 χάλυβας / 82B)

Ένα κοινό υλικό με το υψηλότερο ποσοστό παραγγελίας, που προσφέρει καλή σχέση τιμής απόδοσης και εξαιρετική ελαστικότητα. Το 65Mn είναι το πιο συχνά χρησιμοποιούμενο υλικό για το πλυντήριο υψηλού κολάρου, με σκληρότητα που κυμαίνεται συνήθως από 42 έως 50 HRC (περίπου 420 έως 510 HV). Αυτή η σκληρότητα είναι επαρκής για να διατηρήσει την ελαστικότητα ενώ είναι απίθανο να σπάσει.

Ανοξείδωτο SUS304 / SUS316

Ο ανοξείδωτος χάλυβας 304 χρησιμοποιείται κυρίως σε υγρούς, εξωτερικούς ή χώρους με απαιτήσεις καθαρισμού (εξοπλισμός τροφίμων, ιατρικές συσκευές). Ο ανοξείδωτος χάλυβας 316 είναι πιο ανθεκτικός στη διάβρωση ιόντων χλωρίου και χρησιμοποιείται στη θαλάσσια μηχανική και στη χημική βιομηχανία.

Ανθρακούχο χάλυβα (08F / 10# / 45#)

Χρησιμοποιείται για εξαρτήματα χαμηλού φορτίου, μη κρίσιμα. η επεξεργασία της ελαστικής επιφάνειας απαιτεί γαλβανισμό για την πρόληψη της σκουριάς.
