Εξαγωνικά παξιμάδια συγκόλλησης

Αγοράστε αμέσως παξιμάδια συγκόλλησης Xiaoguo® Hex. Αυτά τα παξιμάδια διαθέτουν τρεις ομοιόμορφα κατανεμημένες προεξοχές συγκόλλησης στο κάτω μέρος. Το ρεύμα είναι συγκεντρωμένο, ο πυρήνας συγκόλλησης είναι σταθερός και τα παξιμάδια δεν θα χαλαρώσουν ποτέ μετά τη συγκόλληση. Αυτό αποτρέπει αποτελεσματικά το πρόβλημα της απόκλισης των παξιμαδιών κατά τη διαδικασία συγκόλλησης.

Μοντέλο:JIS B1196-1.1-1982

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τα Hex Weld Nuts είναι ένας τύπος εξειδικευμένου συνδετήρα που συμμορφώνεται με το πρότυπο DIN 929. Διαθέτουν εξαγωνικό σχήμα και τρεις προεξοχές συγκόλλησης στο κάτω μέρος (μερικές με πείρους τοποθέτησης). Στερεώνονται μόνιμα σε μεταλλικά φύλλα μέσω συγκόλλησης με αντιστάσεις και παρέχουν μια εσωτερική οπή σπειρώματος υψηλής αντοχής για επακόλουθες συνδέσεις μπουλονιών. Το βασικό χαρακτηριστικό τους είναι ότι δεν χαλαρώνουν ποτέ μετά τη συγκόλληση. Τα Hex Weld Nuts χρησιμοποιούνται ευρέως σε βιομηχανίες όπως αυτοκίνητα, μεταλλικά φύλλα και καλούπια. Χρησιμοποιούνται επίσης σε θέσεις όπου δεν μπορούν να χρησιμοποιηθούν κανονικά παξιμάδια ή όπου απαιτείται σταθερή και μόνιμη σύνδεση με σπείρωμα, που χρησιμεύει ως σταθερό σημείο σύνδεσης εσωτερικού σπειρώματος.

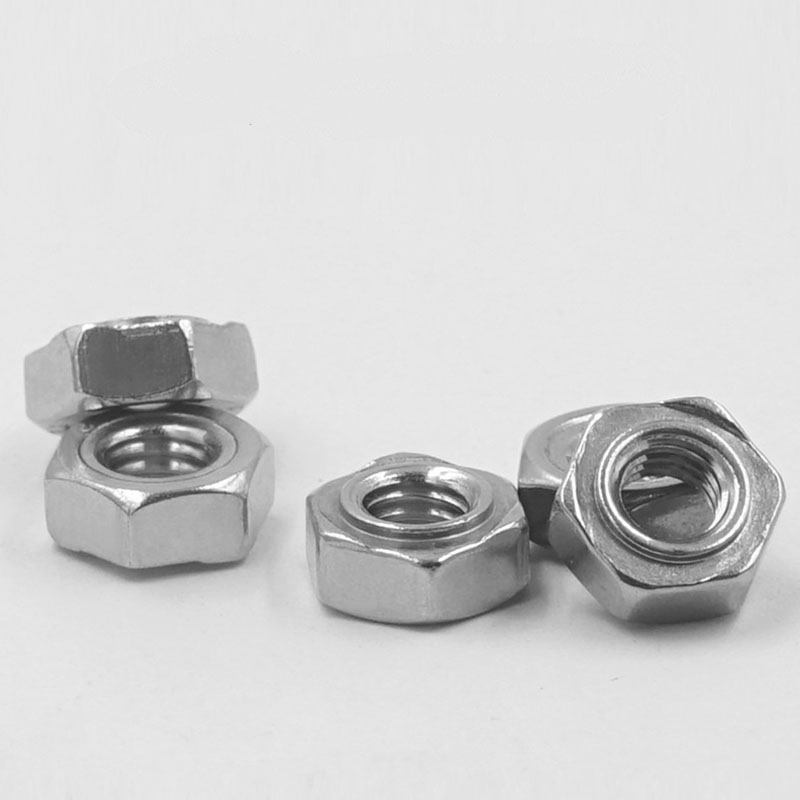

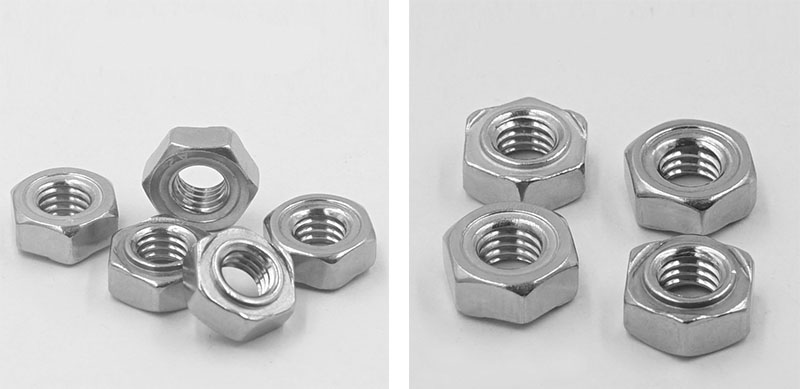

Hex Weld Nuts

Δομικά χαρακτηριστικά

Ο δομικός σχεδιασμός του Hex Weld Nut επικεντρώνεται σε τρεις βασικούς στόχους: αξιοπιστία συγκόλλησης, ακρίβεια τοποθέτησης και ευκολία συναρμολόγησης.

【1】Εξαγωνικό σχήμα

(1) Σχήμα: Κανονικό εξάγωνο. Οι διαστάσεις των απέναντι πλευρών συμμορφώνονται με το πρότυπο DIN 929. Μπορεί να σφίξει χρησιμοποιώντας ένα κανονικό ανοιχτό κλειδί ή ένα κλειδί υποδοχής, χωρίς την ανάγκη ειδικών εργαλείων.

（2）Πλάτος αντίθετης πλευράς: Οι διαφορετικές προδιαγραφές έχουν διαφορετικές διαστάσεις. Για παράδειγμα, το M6 είναι 11 mm, το M8 είναι 14 mm και το M10 είναι 17 mm. Παρέχετε επαρκή περιοχή επαφής για το κλειδί.

(3) Συνολικό ύψος: Συνήθως 0,8 έως 1,0 φορές την ονομαστική διάμετρο του νήματος. Εξασφαλίστε το μήκος εμπλοκής του σπειρώματος και παρέχετε αντοχή σύνδεσης.

Hex Weld Nuts

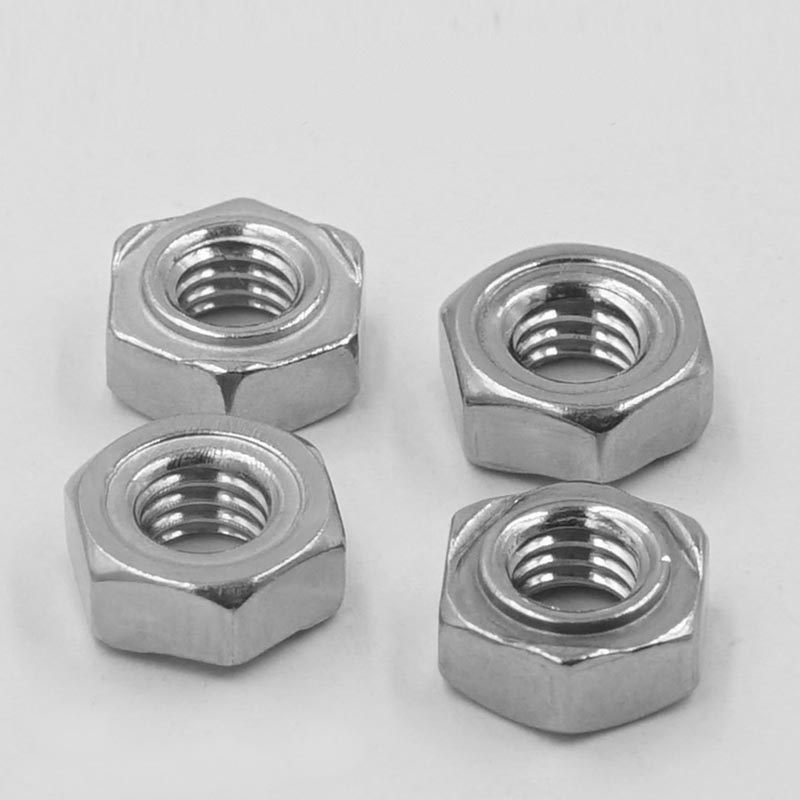

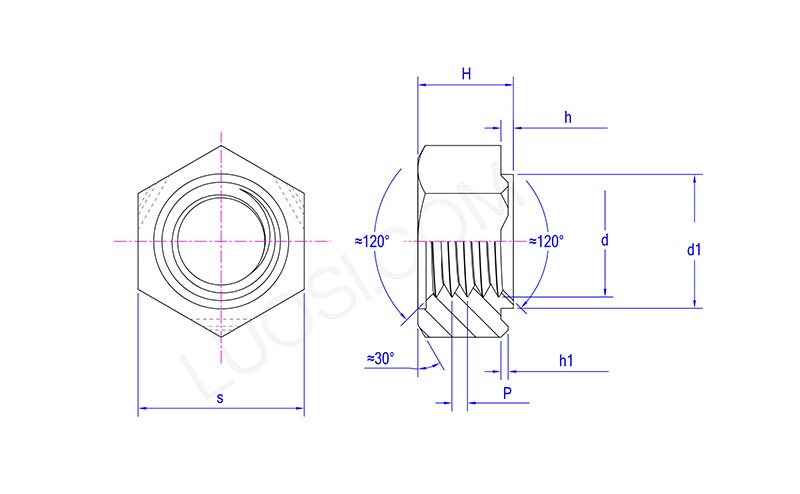

Δευτ	Μ4	Μ5	Μ6	Μ8	Μ10	Μ12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s μέγ	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 μέγ	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h μέγ	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 μέγ	0.5	0.5	0.5	0.5	0.7	0.7
h1 λεπτό	0.3	0.3	0.3	0.3	0.5	0.5

【2】Κάτω προεξοχές συγκόλλησης

(1) Ποσότητα: 3 τεμάχια (ομοιόμορφα κατανεμημένα στους 120°). Τρία σημεία καθορίζουν ένα επίπεδο, διασφαλίζοντας ότι το εξαγωνικό παξιμάδι συγκόλλησης είναι ασφαλώς σε επαφή με το υλικό βάσης. Ακόμα κι αν η επιφάνεια του τεμαχίου εργασίας είναι ελαφρώς ανώμαλη, μπορεί να εξασφαλιστεί αξιόπιστη συγκόλληση.

(2) Θέση: Στην άκρη της κάτω επιφάνειας, για βελτίωση της σταθερότητας συγκόλλησης.

(3) Σχήμα: Σφαιρικό ή κωνικό, με λεία κορυφή. Κατά τη συγκόλληση με αντίσταση, το ρεύμα συγκεντρώνεται και δίνει προτεραιότητα στην τήξη για να σχηματίσει έναν πυρήνα.

(4) Ύψος: 0,5 - 1,0 mm (οι ειδικές τιμές εξαρτώνται από την προδιαγραφή και το πάχος της πλάκας). Εξασφαλίστε μια στενή επαφή με το υλικό βάσης και παρέχετε επαρκή όγκο τήξης.

【3】Πείρος οδηγός τοποθέτησης (Πιλότος, προαιρετική δομή)

(1) Διάμετρος οδηγού πείρου: Μικρότερη από την προ-διάτρητη οπή του τεμαχίου εργασίας (π.χ. M8 για φ9,6 mm ή φ11,6 mm)

(2) Ύψος οδηγού πείρου: 1,5 ~ 2,5 mm (επιλέγεται ανάλογα με το πάχος της σανίδας)

【4】Εσωτερικό νήμα

（1）Προδιαγραφές νήματος: Μετρικό χοντρό νήμα M3 έως M16 (διατίθεται λεπτό νήμα), Imperial UNC 1/4″ έως 5/16″

(2) Ακρίβεια νήματος: 6Η (μετρική), 2Β (αυτοκρατορική)

（3）Μήκος νήματος: Παρέχετε επαρκές μήκος εμπλοκής νήματος

(4) Προσανατολισμός νήματος: Το άκρο της εισόδου μπορεί να έχει λοξοτομή
