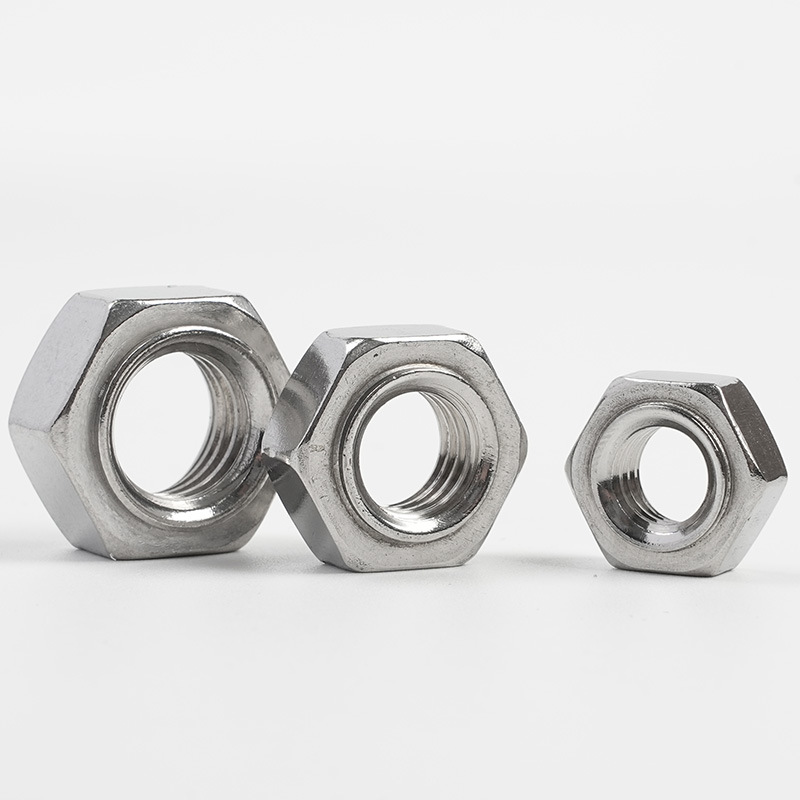

Παξιμάδια συγκόλλησης εξάγωνης προβολής

Σε σύγκριση με τον συνδυασμό μπουλονιών και ροδέλες, τα παξιμάδια συγκόλλησης Hex Projection Xiaoguo® είναι πιο βελτιωμένα και διευκολύνουν τη διαχείριση του αποθέματος. Εάν υπάρχουν διαθέσιμοι ενδιαφερόμενοι πελάτες, μπορούμε να προσφέρουμε ένα μέρος τους ως δωρεάν δείγματα για προκαταρκτική δοκιμή προϊόντος.

Μοντέλο:JIS B1196-1.1-1982

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η εγκατάσταση των παξιμαδιών συγκόλλησης Hex Projection πραγματοποιείται κυρίως μέσω συγκόλλησης με αντίσταση σημειακής συγκόλλησης. Εδώ είναι ο οδηγός εγκατάστασης.

【1】 Προετοιμασία συγκόλλησης

(1) Προετοιμασία τεμαχίου εργασίας

①Απαιτήσεις υλικού: Το βασικό υλικό πρέπει να είναι συγκολλήσιμο μέταλλο (όπως χάλυβας χαμηλής περιεκτικότητας σε άνθρακα, γαλβανισμένος χάλυβας, ανοξείδωτος χάλυβας κ.λπ.), με πάχος που κυμαίνεται συνήθως από 0,5 mm έως 5,0 mm.

②Καθαρισμός της επιφάνειας: Πριν από τη συγκόλληση, πρέπει να αφαιρεθούν όλοι οι ρύποι όπως λάδι, σκουριά, μπογιά και γαλβανισμένα στρώματα στην περιοχή συγκόλλησης του υλικού βάσης.

③Επεξεργασία των οπών εντοπισμού: Για τα παξιμάδια με πιλότο (με οδηγούς πείρους), οι οπές εντοπισμού πρέπει να έχουν προανοιχθεί στο υλικό βάσης.

(2) Εξοπλισμός συγκόλλησης

①Πηγή ισχύος συγκόλλησης: Συνιστάται η χρήση μηχανής συγκόλλησης συνεχούς ρεύματος με μετατροπέα μέσης συχνότητας.

②Χωρητικότητα μηχανής συγκόλλησης: Η μηχανή συγκόλλησης πρέπει να έχει επαρκή χωρητικότητα ισχύος για να διασφαλίσει ότι οι παράμετροι συγκόλλησης βρίσκονται εντός του κανονικού εύρους λειτουργίας της.

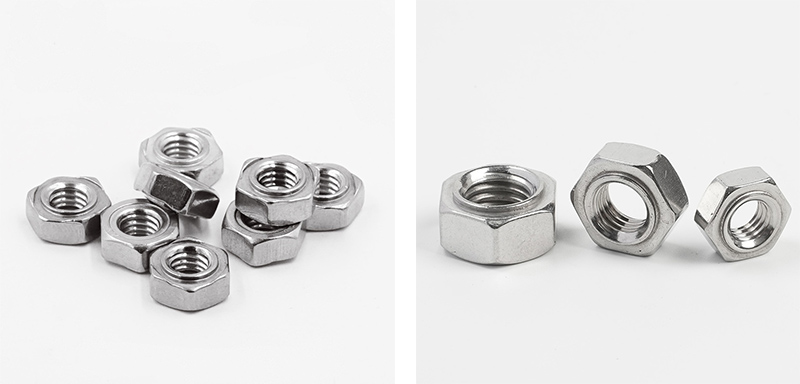

Hex Projection Weld Nuts

【2】Ρυθμίσεις παραμέτρων συγκόλλησης

(1) Πίεση ηλεκτροδίου

Μικρά παξιμάδια συγκόλλησης από χάλυβα χαμηλού άνθρακα: 300 - 1.000 psi (περίπου 2,1 - 6,9 MPa)

Μεγάλα παξιμάδια συγκόλλησης: 1.000 - 2.000 psi (περίπου 6,9 - 13,8 MPa)

Παξιμάδια συγκόλλησης από ανοξείδωτο χάλυβα: 1.500 ~ 5.000 psi (περίπου 10,3 ~ 34,5 MPa)

(2) Ρεύμα συγκόλλησης

Το ρεύμα συγκόλλησης πρέπει να προσδιορίζεται μέσω δοκιμαστικής συγκόλλησης με βάση τις προδιαγραφές των παξιμαδιών συγκόλλησης Hex Projection, το πάχος του υλικού βάσης και το υλικό. Εάν το ρεύμα είναι πολύ χαμηλό, θα έχει ως αποτέλεσμα ημιτελή συγκόλληση. εάν είναι πολύ ψηλό, μπορεί να προκαλέσει πιτσίλισμα ή συγκόλληση.

(3) Χρόνος συγκόλλησης

Συνήθως μετριέται σε κύκλους. 1 κύκλος = 1/50 δευτερόλεπτο = 0,02 δευτερόλεπτα (για τροφοδοτικό 50 Hz).

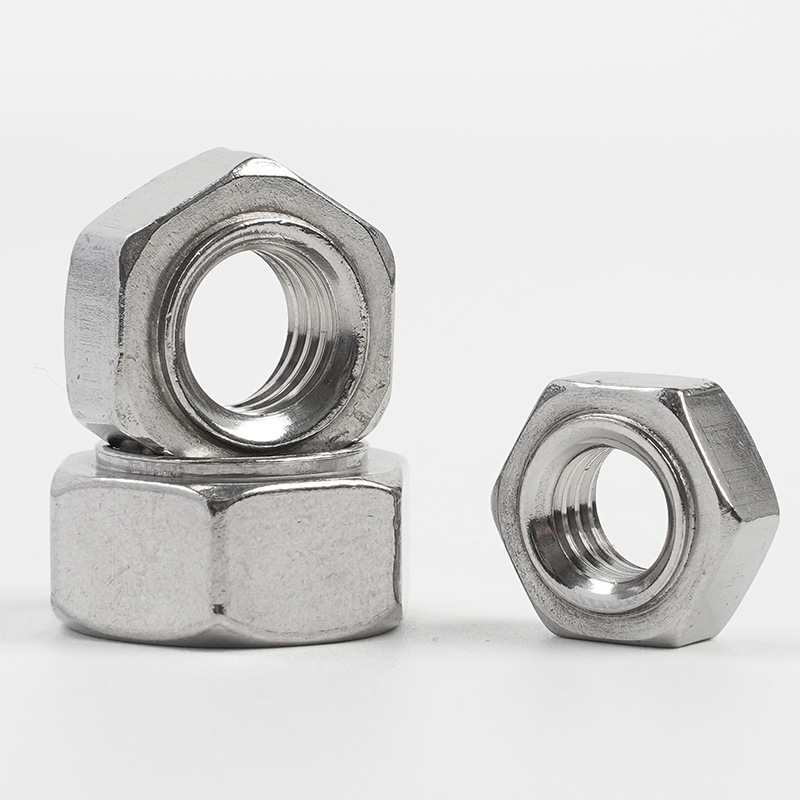

Hex Projection Weld Nuts

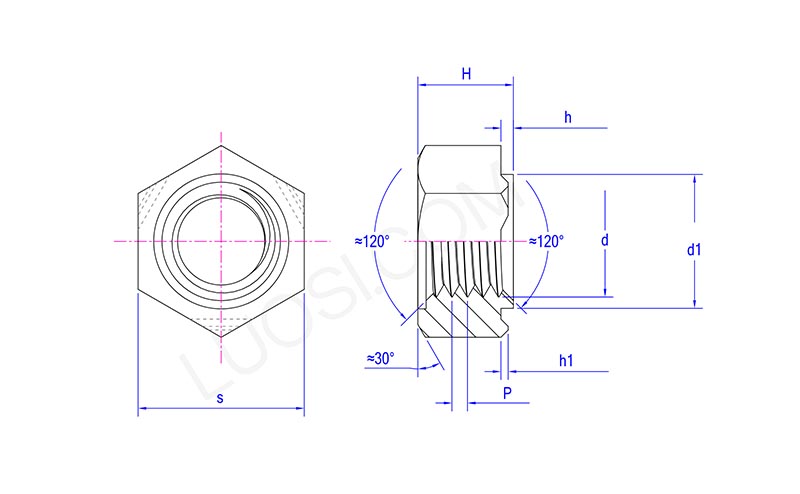

Δευτ	Μ4	Μ5	Μ6	Μ8	Μ10	Μ12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s μέγ	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 μέγ	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h μέγ	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 μέγ	0.5	0.5	0.5	0.5	0.7	0.7
h1 λεπτό	0.3	0.3	0.3	0.3	0.5	0.5

【3】Επιλογή και σχεδιασμός ηλεκτροδίων

(1) Υλικό ηλεκτροδίου

CuCrZr: Ένας τύπος κράματος χαλκού με καλή ηλεκτρική αγωγιμότητα και σκληρότητα

W/Cu: Υψηλότερη σκληρότητα και καλύτερη αντοχή στη φθορά

(2) Επιφάνεια ηλεκτροδίου

Η επιφάνεια του ηλεκτροδίου πρέπει να είναι λεία και σωστά κεντραρισμένη για να εξασφαλίζεται ομοιόμορφη πίεση μεταξύ των παξιμαδιών συγκόλλησης εξάγωνης προβολής και του τεμαχίου εργασίας.

Ηλεκτρόδιο ισχύος: Συνιστάται η χρήση ηλεκτροδίων με επίπεδη κεφαλή.

Κάτω ηλεκτρόδιο: Θα πρέπει να είναι εξοπλισμένο με μονωτικό πείρο εντοπισμού. Συνιστώνται πείροι τοποθέτησης με κεραμική ή κεραμική επίστρωση.

(3) Σχήμα και μέγεθος ηλεκτροδίου

Το μέγεθος και το σχήμα των ηλεκτροδίων πρέπει να προσαρμόζονται σύμφωνα με τις προδιαγραφές των παξιμαδιών και τις θέσεις συγκόλλησης. Τ

【4】Βήματα λειτουργίας συγκόλλησης

(1) Παξιμάδι τοποθέτησης: Τοποθετήστε τα παξιμάδια συγκόλλησης εξάγωνης προβολής στον κάτω πείρο τοποθέτησης του ηλεκτροδίου, ευθυγραμμίστε τον πείρο οδηγό με την προ-ανοιγμένη οπή στο τεμάχιο εργασίας και βεβαιωθείτε ότι οι τρεις προεξοχές συγκόλλησης έρχονται σε επαφή με το υλικό βάσης.

(2) Τοποθετήστε το τεμάχιο εργασίας: Τοποθετήστε το τεμάχιο εργασίας πάνω από το παξιμάδι, διασφαλίζοντας ότι οι προεξοχές έρχονται σε στενή επαφή με το υλικό βάσης.

(3) Εφαρμόστε πίεση: Χαμηλώστε το πάνω ηλεκτρόδιο, εφαρμόστε την προκαθορισμένη πίεση ηλεκτροδίου και συμπιέστε το παξιμάδι πάνω στο τεμάχιο εργασίας.

(4) Ηλεκτρική συγκόλληση: Συνδέστε το ρεύμα συγκόλλησης. Το ρεύμα διέρχεται από τις τρεις προεξοχές και οι προεξοχές θερμαίνονται και λιώνουν για να σχηματίσουν έναν πυρήνα συγκόλλησης.

（5）Κρυστάλλωση συγκράτησης πίεσης: Διακόψτε το ρεύμα, διατηρήστε την πίεση του ηλεκτροδίου για σύντομο χρονικό διάστημα, επιτρέποντας στον λιωμένο πυρήνα να κρυώσει και να στερεοποιηθεί υπό πίεση.

(6) Η επαναφορά ολοκληρώθηκε: Σηκώστε το ηλεκτρόδιο και αφαιρέστε το τεμάχιο εργασίας.
