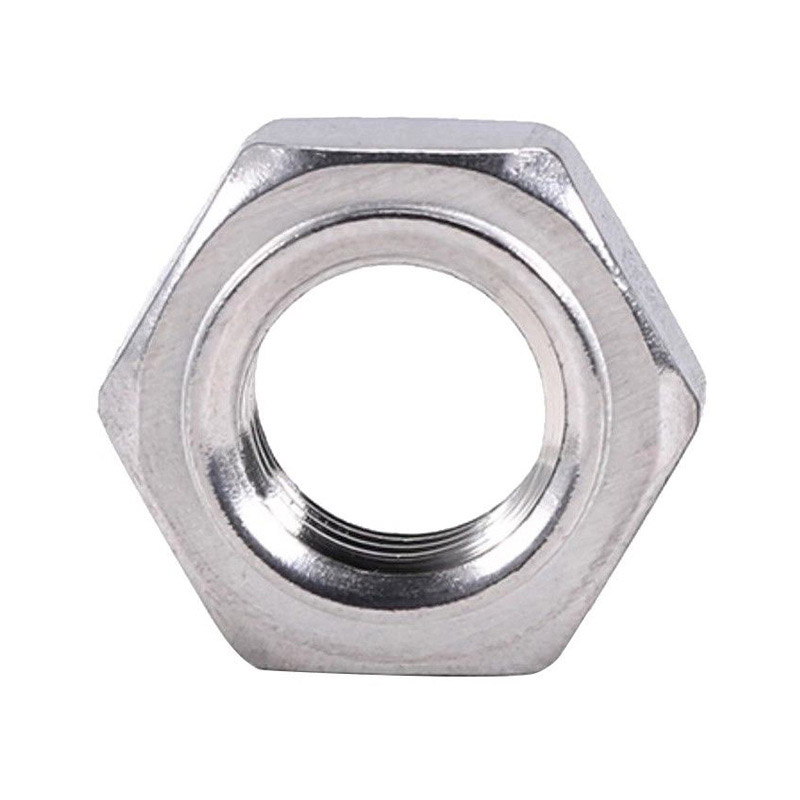

Παξιμάδια συγκόλλησης Hex Spot

Τα παξιμάδια συγκόλλησης Hex Spot Xiaoguo® επιτρέπουν γρήγορη συγκόλληση σημείου με αυτοματοποιημένο εξοπλισμό συγκόλλησης, βελτιώνοντας την ταχύτητα συναρμολόγησης της γραμμής παραγωγής και μειώνοντας το κόστος. Επί του παρόντος, υπάρχουν περισσότερες διαθέσιμες εκπτώσεις για αγορές.

Μοντέλο:JIS B1196-1.1-1982

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τα παξιμάδια συγκόλλησης Hex Spot χρησιμοποιούνται ευρέως στις ακόλουθες βιομηχανίες και σενάρια λόγω των πλεονεκτημάτων τους, όπως η μόνιμη στερέωση, η μονόπλευρη συναρμολόγηση και η αξιόπιστη αντιχαλάρωση:

(1) Κατασκευή αυτοκινήτων

Συγκόλληση λευκού αμαξώματος: Τα σημεία σύνδεσης με σπείρωμα εξαρτημάτων από λαμαρίνα όπως πόρτες, καλύμματα κινητήρα και καλύμματα πορτμπαγκάζ

Πλαίσιο και ανάρτηση: Υποπλαίσιο, βραχίονες ελέγχου, βραχίονες ράβδου σταθεροποίησης, βάσεις αμορτισέρ

Σύστημα καθισμάτων: Ράγες ολίσθησης καθίσματος, μηχανισμός ρύθμισης πλάτης, σημεία σύνδεσης ζώνης ασφαλείας

Εσωτερικά στοιχεία: Εγκάρσια δοκός ταμπλό, βραχίονας υποβραχιόνιου, διακοσμητικό πάνελ στερέωσης

Οχήματα νέας ενέργειας: Περίβλημα μπαταρίας, περίβλημα ελεγκτή κινητήρα, κουτί καλωδίωσης υψηλής τάσης

(2) Οικιακές Συσκευές και Ηλεκτρικός Εξοπλισμός

Λευκά είδη: Στήριγμα συμπιεστή ψυγείου, δακτύλιος ισορροπίας πλυντηρίου, πλάκα βάσης εξωτερικής μονάδας κλιματιστικού

Ηλεκτρικό ερμάριο: Πλάκα στήριξης κουτιού διανομής, βίδα γείωσης, πίνακας ελέγχου, στερέωση εξαρτημάτων

Ανελκυστήρας: Πάνελ τοίχου αυτοκινήτου, κιβώτιο ελέγχου, πλαίσιο στήριξης μηχανισμού πόρτας

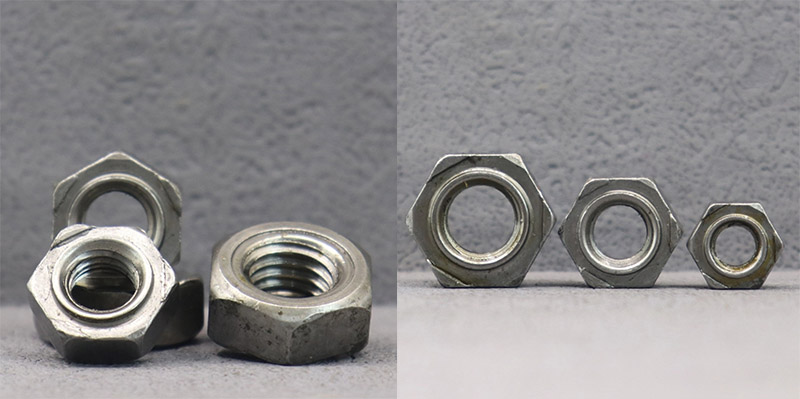

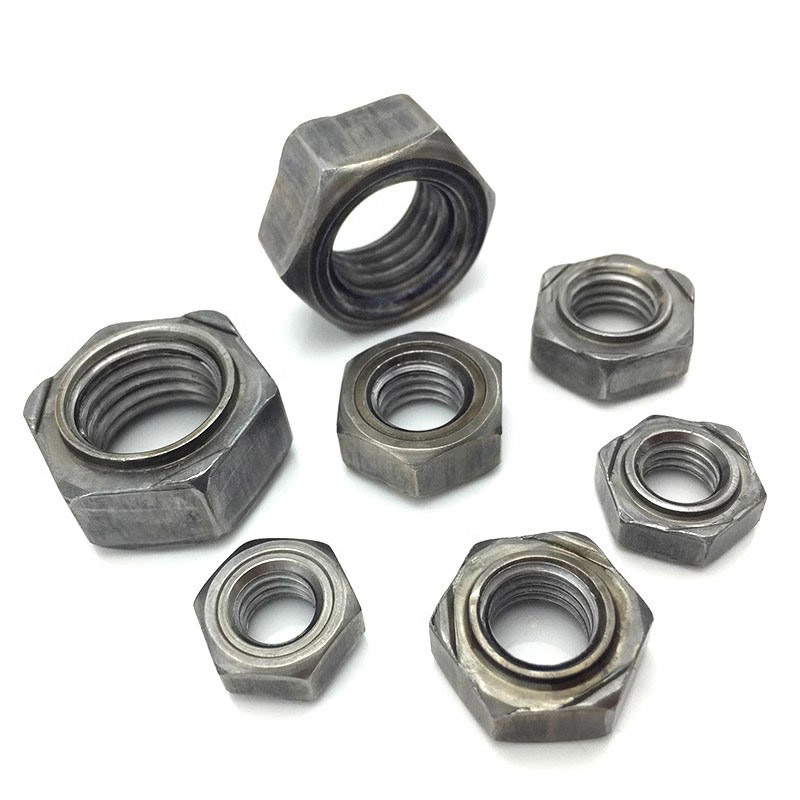

Hex Spot Weld Nuts

(3) Αγροτικά Μηχανήματα

Τρακτέρ: Κάλυμμα καμπίνας, λασπωτήρες, θωράκιση κινητήρα

Θεριζοαλωνιστική μηχανή: Προστατευτικές πλάκες της πλατφόρμας κοπής, πλάκες κάλυψης του αγωγού μεταφοράς και στερέωση του κιβωτίου οθόνης

Γεωργικά μηχανήματα: Η σύνδεση των στηρίξεων για τη σπαρτική μηχανή και τη μηχανή εφαρμογής λιπάσματος

(4) Βαρέα μηχανήματα και εξοπλισμός κατασκευής

Καμπίνα: Εσωτερικοί πίνακες, πίνακας ελέγχου, βάση καθίσματος

Χώρος κινητήρα: Θερμική θωράκιση, βραχίονας σωλήνα εισαγωγής, σφιγκτήρες καλωδίωσης

Μέρη κάλυψης: Πλαϊνή πόρτα, πίσω κάλυμμα, πλάκα καλύμματος συντήρησης

(5) Σιδηροδρομική Διαμετακόμιση και Ειδικά Οχήματα

Εσωτερικό τρένων: Πλαϊνά τοιχώματα βαγονιών, οροφές, πλαίσια καθισμάτων

Φορτηγό: Πλαϊνά τοιχώματα του αμαξώματος του οχήματος, σύνδεση δαπέδου, στήριγμα σωλήνα φρένων

Ειδικά οχήματα: Πινακίδες τοποθέτησης εσωτερικού εξοπλισμού πυροσβεστικών οχημάτων και ασθενοφόρων

Τα παξιμάδια συγκόλλησης Hex Spot είναι η τυπική επιλογή για μόνιμες συνδέσεις με σπείρωμα λεπτών λαμαρινών σε βιομηχανίες όπως αυτοκίνητα, οικιακές συσκευές, γεωργικά μηχανήματα και ηλεκτρικά ντουλάπια. Είναι ιδιαίτερα κατάλληλα για σενάρια αυτοματοποιημένης παραγωγής μεγάλης κλίμακας που απαιτούν αποτροπή κραδασμών και συναρμολόγηση μονής πλευράς.

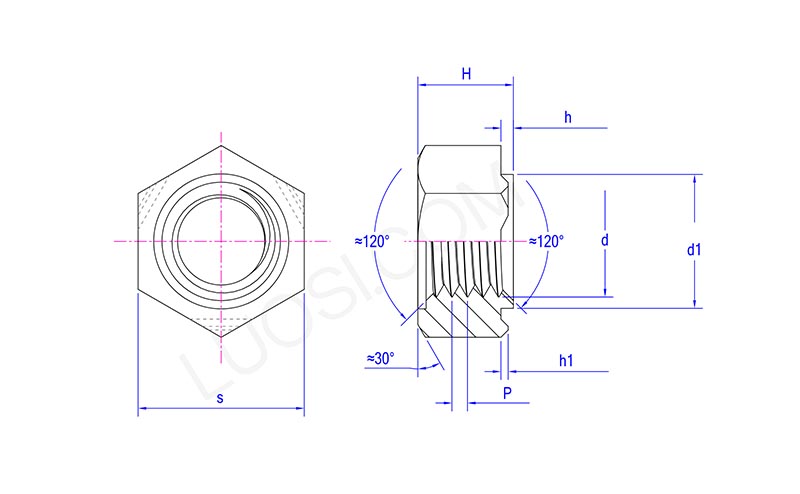

Hex Spot Weld Nuts

Δευτ	Μ4	Μ5	Μ6	Μ8	Μ10	Μ12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s μέγ	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 μέγ	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h μέγ	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 μέγ	0.5	0.5	0.5	0.5	0.7	0.7
h1 λεπτό	0.3	0.3	0.3	0.3	0.5	0.5

FAQ

(1) Με ποια πρότυπα συμμορφώνονται τα παξιμάδια συγκόλλησης Hex Spot;

Τα κατασκευάζουμε αυστηρά σύμφωνα με το DIN 929 (ένα γερμανικό πρότυπο, το πιο ευρέως χρησιμοποιούμενο παγκοσμίως), το GB/T 13681 (ένα κινεζικό εθνικό πρότυπο) και το JIS B 1199 (ένα ιαπωνικό πρότυπο).

(2) Ποιες είναι οι βασικές διαστάσεις των παξιμαδιών συγκόλλησης M8 Hex Spot;

Λαμβάνοντας ως παράδειγμα το DIN 929 M8: το πλάτος μεταξύ των δύο πλευρών είναι 14 mm, το συνολικό πάχος είναι 6,5 mm, το ύψος της προεξοχής είναι περίπου 0,6–0,8 mm και η ακρίβεια του σπειρώματος είναι 6H.

(3) Πώς να εξασφαλίσετε την απόδοση συγκόλλησης των παξιμαδιών;

Ο πυρήνας της απόδοσης συγκόλλησης είναι ότι η περιεκτικότητα σε άνθρακα πρέπει να είναι ≤ 0,25%. Πραγματοποιούμε φασματική ανάλυση στις πρώτες ύλες για κάθε παρτίδα για να διασφαλίσουμε ότι η χημική σύνθεση είναι κατάλληλη.
