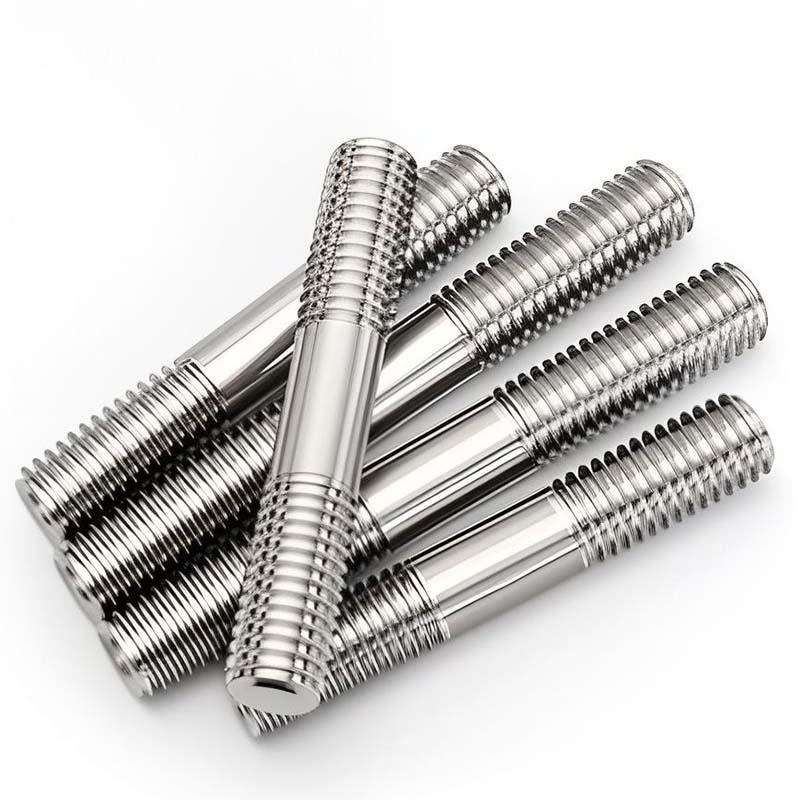

Μπουλόνια με διπλό άκρο

Τι είναι ένα μπουλόνι με διπλό άκρο;

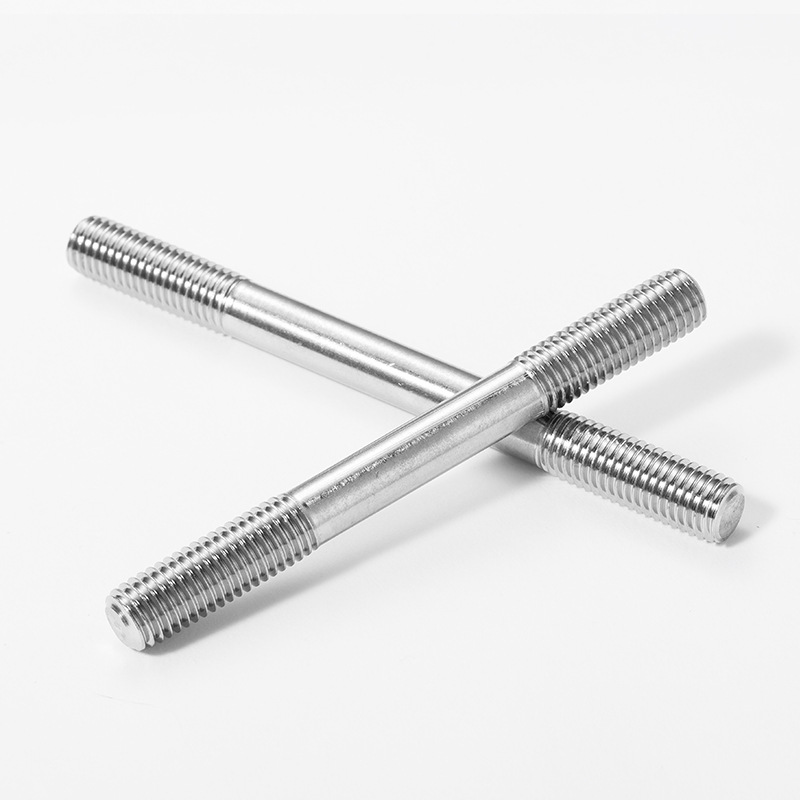

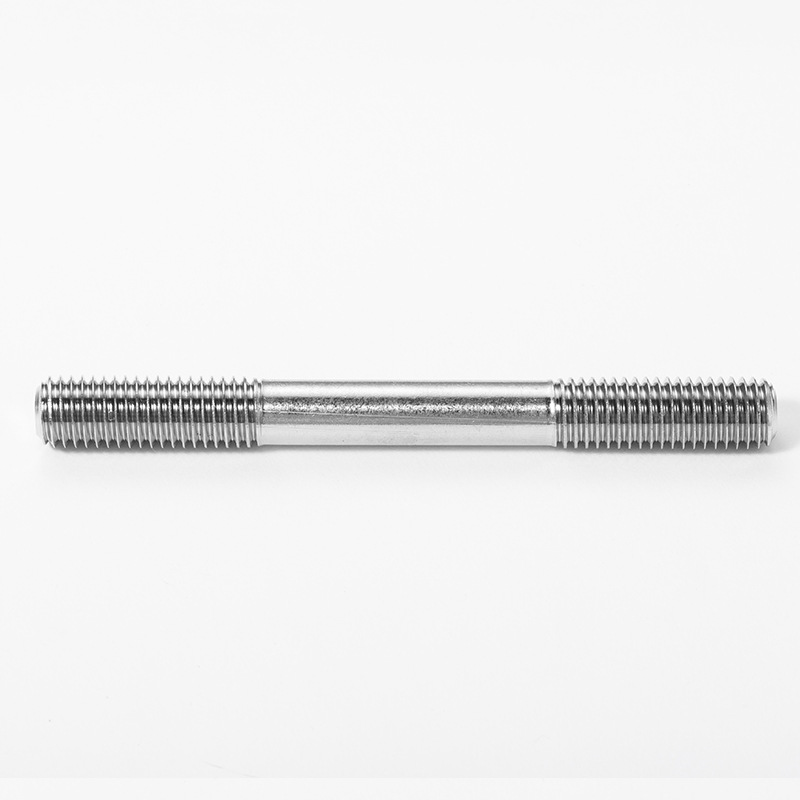

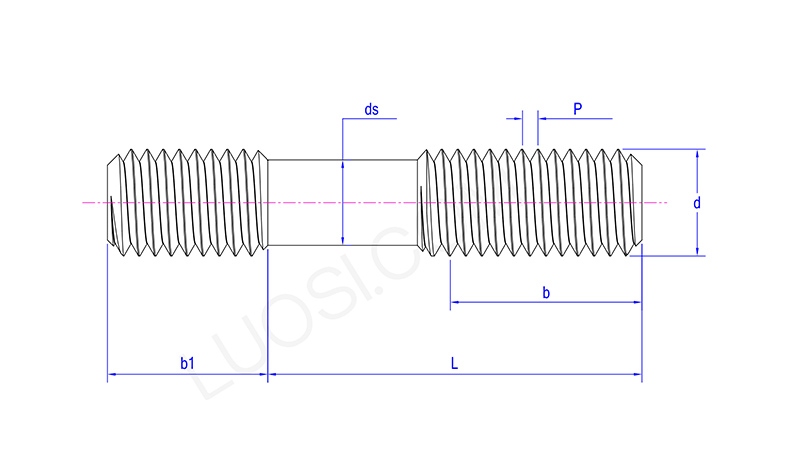

Τα μπουλόνια με διπλό άκρο έχουν σπειρώματα και στα δύο άκρα και ένα τμήμα χωρίς σπείρωμα στη μέση. Αυτό το σχέδιο είναι διαφορετικό από τα μπουλόνια με πλήρες σπείρωμα. Και οι δύο τύποι μπουλονιών έχουν πολύ καλή απόδοση στα αντίστοιχα πεδία εφαρμογής τους.

Πρώτον, συνήθως χρησιμοποιούνται μαζί με δύο εξαγωνικά παξιμάδια (μερικές φορές με ροδέλες) για τοποθέτηση. Το ένα άκρο μπορεί να βιδωθεί στην οπή με σπείρωμα του υποστρώματος και το άλλο άκρο συνδέεται σταθερά με το εξάρτημα με ένα παξιμάδι, εξασφαλίζοντας σταθερή στερέωση και ομοιόμορφη κατανομή της τάσης.

Δεύτερον, το μη αυλακωμένο μεσαίο τμήμα βοηθά στην επίτευξη ακριβούς ευθυγράμμισης κατά τη συναρμολόγηση, αποφεύγοντας παρεμβολές μεταξύ των νημάτων. Ταυτόχρονα, μπορεί να μειώσει τη συγκέντρωση της πίεσης, καθιστώντας το καρφί πιο στιβαρό και λιγότερο πιθανό να σπάσει κάτω από μεγάλα φορτία.

Ποιοι είναι οι κύριοι τύποι μπουλονιών διπλού άκρου;

Ας σας παρουσιάσουμε τους κύριους τύπους μπουλονιών διπλού άκρου

Θα τα εξηγήσουμε από τις ακόλουθες τρεις πτυχές.

(1) Ταξινόμηση δομών νήματος

Τύπος σύσφιξης: Και τα δύο άκρα έχουν το ίδιο μήκος σπειρώματος και το μεσαίο τμήμα είναι μια απλή ράβδος. Κατά τη χρήση, και τα δύο άκρα σφίγγονται με παξιμάδια. Αυτός είναι ο πιο κοινός τύπος.

Τύπος τέλους πατήματος: Τα μήκη των δύο άκρων του νήματος είναι διαφορετικά. Το μακρύτερο άκρο χρησιμοποιείται για να βιδωθεί στην τυφλή οπή του εξαρτήματος, ενώ το πιο κοντό άκρο χρησιμοποιείται για την τοποθέτηση του παξιμαδιού.

Continuous Thread Stud: Γνωστό και ως «ράβδος νήματος», σημαίνει ότι όλο το μήκος της ράβδου είναι κοχλιωτό, χωρίς λεία τομή. Προσφέρει το μέγιστο μήκος για σύνδεση με σπείρωμα.

Μερικά σπειρώματα: Μόνο το ένα άκρο ή και τα δύο άκρα έχουν μερικές κλωστές, με μεγαλύτερη διάμετρο της λείας ράβδου να παραμένει στη μέση.

(2) Ταξινόμηση ειδικού σκοπού

Τετράγωνη κεφαλή: Το ένα άκρο έχει τετράγωνο κεφάλι. Όταν σφίγγετε το άλλο άκρο, μπορεί να χρησιμοποιηθεί ένα εργαλείο για να πιάσει την τετράγωνη κεφαλή, καθιστώντας την εύκολη την τοποθέτηση σε περιορισμένο χώρο.

Στήριγμα συγκόλλησης: Το ένα άκρο έχει σχεδιαστεί για συγκόλληση στο μεταλλικό υπόστρωμα, ενώ το άλλο άκρο έχει σπειρώματα για τη σύνδεση άλλων εξαρτημάτων.

(3) Ταξινόμηση υλικών και βαθμών

Μπουζί B7: Κατασκευασμένο από κράμα χάλυβα χρωμίου-μολυβδαινίου, υφίσταται θερμική επεξεργασία και είναι ο πιο κοινός τύπος καρφιού που χρησιμοποιείται σε συνθήκες εργασίας υψηλής θερμοκρασίας (συνήθως έως 450°C) και υψηλής πίεσης.

Στήριγμα L7: Κατάλληλο για περιβάλλοντα χαμηλής θερμοκρασίας.

Βιδωτά μπουλόνια B8 / B8M: Από ανοξείδωτο χάλυβα 304 ή 316, με ισχυρή αντοχή στη διάβρωση.

Σε τι χρησιμεύουν τα μπουλόνια με διπλό άκρο;

Οι βίδες με διπλό άκρο έχουν μεγάλη γκάμα εφαρμογών και είναι ορατές παντού στην καθημερινή ζωή. Ακολουθούν μερικές περιγραφές των λειτουργιών τους.

(1) Σύνδεση με φλάντζα σε δοχεία σωληνώσεων

Το καρφί διέρχεται από δύο φλάντζες. Σφίξτε τα παξιμάδια και στα δύο άκρα για να σχηματίσετε μια σταθερή και ομοιόμορφη δύναμη σύσφιξης.

(2) Εφαρμογή τυφλών οπών

Όταν ένα εξάρτημα έχει μια βυθισμένη οπή (όπως μια κεφαλή κυλίνδρου ή μπλοκ κινητήρα) και το άλλο εξάρτημα έχει μια διαμπερή οπή, το μεγαλύτερο άκρο του καρφιού θα εισαχθεί μόνιμα στην οπή που βυθίζεται. Το άλλο άκρο είναι τοποθετημένο με παξιμάδι.

(3) Εγκατάσταση δομής και εξοπλισμού

Τα μπουλόνια στηριγμάτων χρησιμοποιούνται για τη στερέωση βαρέως εξοπλισμού (όπως κινητήρες, αντλίες ή συμπιεστές) στη βάση ή το πλαίσιο. Το μπουλόνι στερεώνεται στη βάση (ή στερεώνεται μέσα από τα παξιμάδια και στις δύο πλευρές).

(4) Περιβάλλον υψηλής πίεσης και υψηλής θερμοκρασίας

Στη πετροχημική βιομηχανία, την παραγωγή ηλεκτρικής ενέργειας και τη ναυπηγική βιομηχανία, τα καρφιά διπλού άκρου κατασκευάζονται συνήθως από κράμα χάλυβα υψηλής αντοχής (όπως το ASTM A193 B7) ή από ανοξείδωτο χάλυβα (B8/B8M). Μπορούν να αντέξουν καλύτερα την υψηλή πίεση, τις αλλαγές θερμοκρασίας και τους κραδασμούς.

(5) Εφαρμογές που απαιτούν συχνή αποσυναρμολόγηση

Οποιαδήποτε εξαρτήματα συναρμολόγησης χρειάζονται τακτική συντήρηση - όπως καλύμματα επιθεώρησης, περιβλήματα αντλίας ή προστατευτικά μηχανών - είναι κατάλληλα για χρήση μπουλονιών. Μπορείτε να αφαιρείτε επανειλημμένα τα παξιμάδια χωρίς να φοράτε τις κλωστές.
