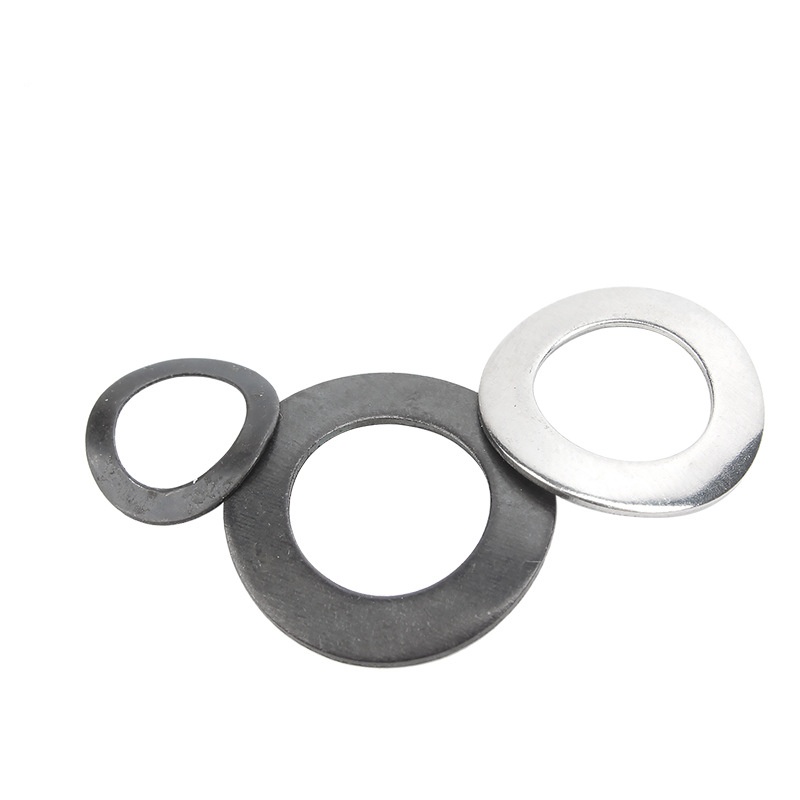

DIN137A Καμπύλη ροδέλα με ελατήρια

Η κυρτή ελατήρια ροδέλα DIN137A που παράγεται από την Xiaoguo® Factory έχει μοναδικό σχεδιασμό. Αυτός ο σχεδιασμός μπορεί να παρέχει σταθερή αξονική δύναμη προφόρτισης μεταξύ εξαρτημάτων όπως ρουλεμάν, να εξαλείψει το αξονικό διάκενο, να αποτρέψει το κούνημα των ροδέλες και έτσι να αποφύγει την επίδραση της συνολικής χρήσης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η κυρτή ελατήρια ροδέλα DIN137A είναι μια ελαστική μεταλλική φλάντζα με δομή κάμψης σε σχήμα τόξου μονής ή πολλαπλών. Δημιουργεί ελαστική δύναμη προφόρτισης μέσω της δικής του παραμόρφωσης τόξου και συναρμολογείται κάτω από τα μπουλόνια και τα παξιμάδια. Χρησιμοποιείται για την εξάλειψη του κενού στη σύνδεση των συνδετήρων, τη διατήρηση της δύναμης προφόρτισης, την αντιστάθμιση της θερμικής διαστολής ή φθοράς και την αντίσταση σε μέτριους κραδασμούς.

Ονομα	DIN137A Καμπύλη ροδέλα με ελατήρια
Υλικό	Ανοξείδωτος χάλυβας/κράμα χάλυβα/ανθρακοχάλυβας/ορείχαλκος/χάλυβας ελατηρίου
Πρότυπα	DIN137A
Νήμα	Μετρική/Μετρική
Μεγέθη	Μ2-Μ12
Φινίρισμα	Ψευδάργυρος/Μαύρο/Φυσικό/άλλα
Προσαρμόσιμο	ΝΑΙ
Δείγμα	ΝΑΙ

Εισαγωγή Δομής

Πώς μοιάζει η δομή μιας κυρτής ελατηριωτής ροδέλας DIN137A; Με απλά λόγια, είναι ένα μικρό μεταλλικό δαχτυλίδι με σχήμα τόξου.

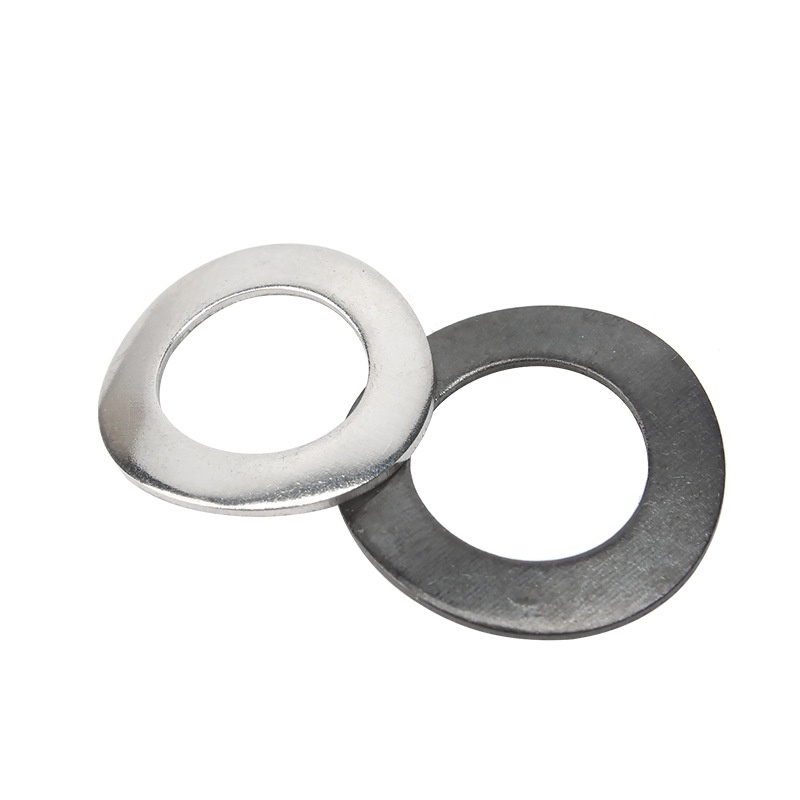

【Συνολικό σχήμα】

Η κυρτή ελατήρια ροδέλα DIN137A δεν είναι μια κανονική επίπεδη ροδέλα. Εάν το κρατήσετε στο χέρι σας, θα δείτε ότι εξογκώνεται μόνο του, δεν μένει επίπεδο. Ανάλογα με τον τρόπο που διογκώνεται, υπάρχουν κυρίως δύο δομές:

(1) Σχήμα τόξου ενός κύματος (όπως μια μικρή τοξωτή γέφυρα)

Ολόκληρη η ροδέλα έχει σχήμα μονής τόξου, με τη μέση να είναι ψηλότερα και τα πλαϊνά να είναι χαμηλότερα, θυμίζοντας μίνι τοξωτή γέφυρα. Στην ελεύθερη του κατάσταση, το φυσικό του ύψος είναι πολύ μεγαλύτερο από το πάχος του. Όταν ισοπεδωθεί, θα δημιουργήσει αντίστροφη ώθηση.

(2) Multi-wave (όπως κυματιστά πατατάκια)

Το πλυντήριο έχει δύο ή και περισσότερα κύματα, με τις κορυφές και τις κοιλάδες να εναλλάσσονται και να περιστρέφονται γύρω από την περιφέρεια. Όταν αυτή η δομή συμπιέζεται, η παραμόρφωση δεν είναι τόσο σημαντική όσο αυτή ενός απλού κύματος, αλλά η ελαστικότητα είναι πιο ομοιόμορφη.

Αυτοί οι δύο τύποι ροδέλες είναι και οι δύο πλήρεις κυκλικοί δακτύλιοι, με τρύπα στη μέση και χωρίς κοψίματα στις άκρες. Το πάχος του υλικού είναι το ίδιο παντού.

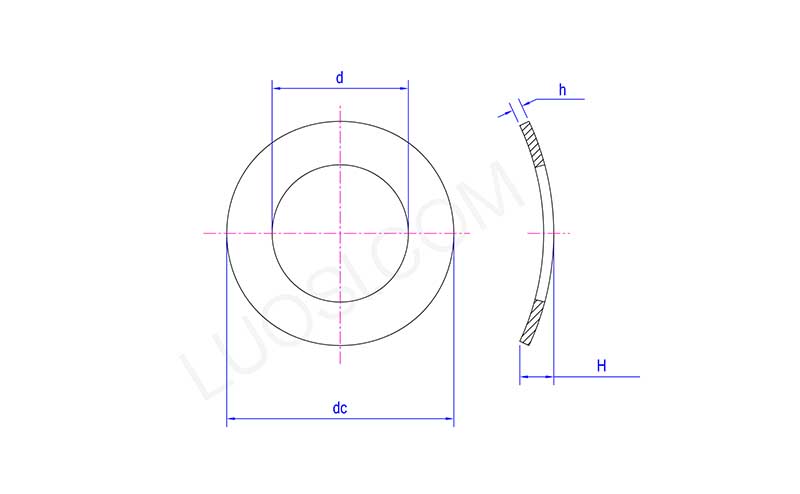

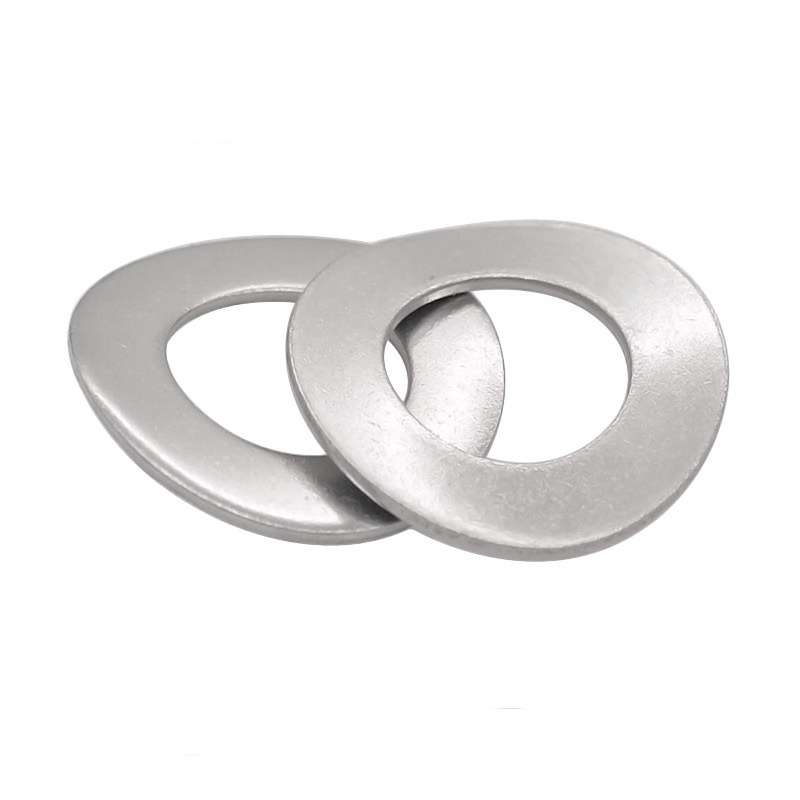

DIN137A Curved Spring Washer

Δευτ	ɸ2	ɸ2.5	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ10
d min	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d μέγ	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc min	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc max	4.5	5.5	6	8	10	11	15	18
H min	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H max	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

【Βασικά δομικά μέρη】

(1) περίγραμμα σε σχήμα τόξου (πυρήνας)

Το παρέμβυσμα δεν είναι επίπεδο στην ελεύθερη του κατάσταση. Αντίθετα, παρουσιάζει μια επιφάνεια με ένα τόξο (όπως μια τοξωτή γέφυρα) ή πολλαπλούς κυματισμούς (σαν κύματα) κατά μήκος της κυκλικής κατεύθυνσης.

Αυτό το καμπύλο/κυματικό σχήμα είναι η πηγή της ελαστικότητας.

(2) Μη κοπή κλειστού βρόχου

Η κυρτή ελατήρια ροδέλα DIN137A είναι ένας πλήρης δακτύλιος χωρίς σπειροειδή κοπή.

(3) Ομοιόμορφο τμήμα πάχους

Το πάχος της φλάντζας είναι ομοιόμορφο σε όλη την περιφέρεια, χωρίς σταδιακή αλλαγή ή τοπική αραίωση.

(4) Αναλογία εξωτερικής διαμέτρου προς εσωτερική διάμετρο

Ο λόγος της εξωτερικής διαμέτρου προς την εσωτερική διάμετρο επηρεάζει την ακαμψία και την περιοχή στήριξης της ροδέλας.
