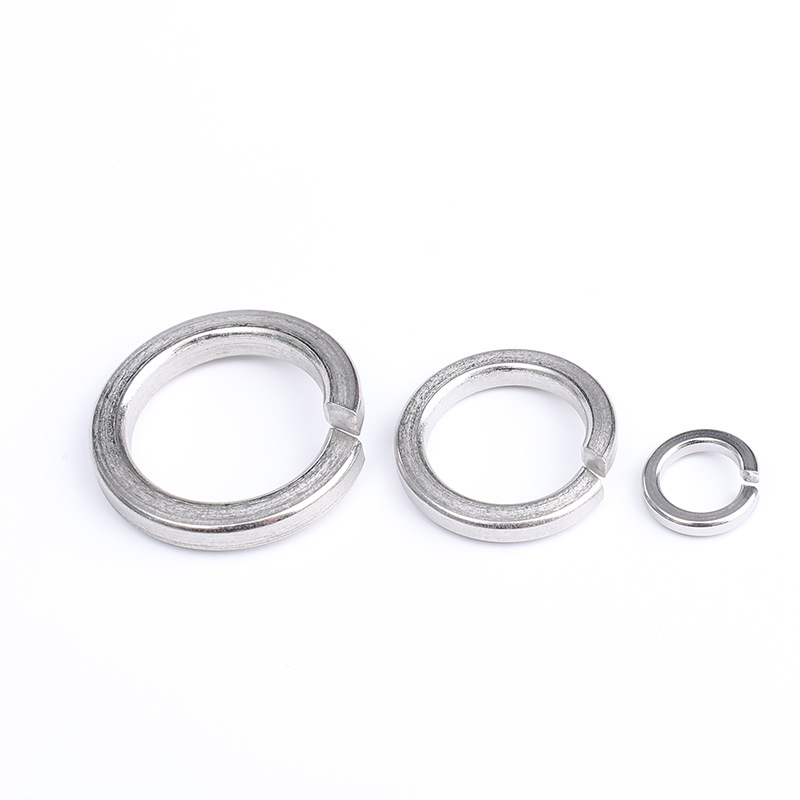

Ροδέλα κλειδαριάς γιακά

Σε σύγκριση με άλλους τύπους εξαρτημάτων κατά της χαλάρωσης, το Collar Lock Washer που παράγεται από την Xiaoguo® Factory έχει λεπτότερο πάχος. Όταν χρησιμοποιούνται, εξοικονομούν περισσότερο χώρο και καταλαμβάνουν λιγότερο χώρο, καθιστώντας τα κατάλληλα για συμπαγείς κατασκευές.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο λόγος για τον οποίο το Collar Lock Washer μπορεί να εξοικονομήσει χώρο χωρίς να θυσιάζει το αποτέλεσμα ασφάλισης έγκειται στον ακριβή διαχωρισμό του πάχους του και του σχεδιασμού της εξωτερικής διαμέτρου από τη λειτουργία του: η εξωτερική διάμετρος γίνεται μικρότερη για να διευκολύνεται η εγκατάσταση σε στενούς χώρους, ενώ το πάχος γίνεται παχύτερο ως φυσική αντιστάθμιση για την πιθανή απώλεια της δύναμης ασφάλισης μετά τη μείωση της εξωτερικής διαμέτρου.

Ο κύριος λόγος: Μια λεπτή εξωτερική διάμετρος δεν σημαίνει εντελώς λεπτό σχήμα. μάλλον, είναι μια διαμόρφωση "παχύς πυρήνας και λεπτές άκρες".

(1) Εξωτερική Διάμετρος (OD): Μικρότερη

Τοποθετήστε το με ασφάλεια στις τυφλές οπές, στην ουρά των εσωτερικών εξαγωνικών βιδών ή στις περιορισμένες περιοχές που περιβάλλονται από άλλα εξαρτήματα.

(2) Πάχος: Πιο παχύ

Αντισταθμίστε την πιθανή απώλεια ελαστικότητας του ελατηρίου λόγω της μείωσης της εξωτερικής διαμέτρου του κολάρου, βεβαιωθείτε ότι μπορεί να στηρίξει την επιφάνεια εγκατάστασης και εγγυηθείτε ότι δεν μειώνεται η δύναμη ασφάλισης.

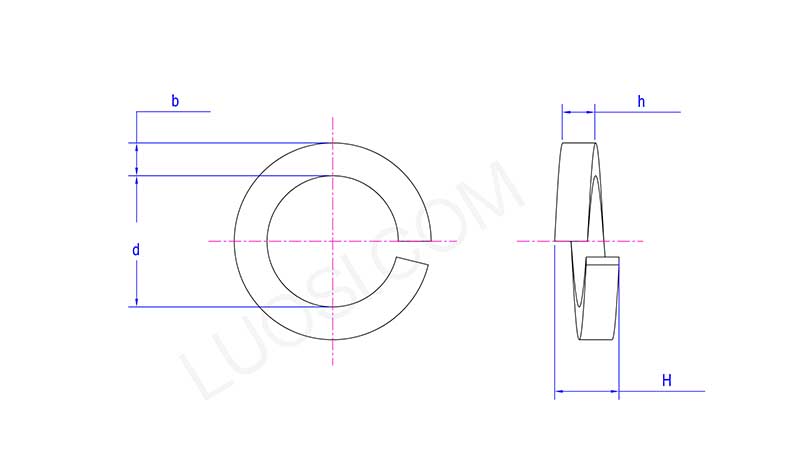

Collar Lock Washer

Δευτ	φ18	φ20	φ22	φ2 4	φ27	φ30	φ33	φ36	φ39	φ42	φ45
d min	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	39.5	42.5	45.5
d μέγ	19.04	21.04	23.34	25.5	28.5	31.5	34.7	37.7	40.7	43.7	46.7
b min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
β μέγ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
h min	4.3	4.8	5.3	5.8	6.5	7.2	8.2	8.7	9.7	10.2	10.7
h μέγ	4.7	5.2	5.7	6.2	7.1	7.8	8.8	9.3	10.3	10.8	11.3
H min	9	10	11	12	13.6	15	17	18	20	21	22
H max	11.25	12.5	13.75	15	17	18.75	21.25	22.5	25	26.25	27.5

Τυπικά σενάρια εφαρμογής για εξοικονόμηση χώρου

Ο συνδετήρας Colar Lock Washer χρησιμοποιείται κυρίως σε περιπτώσεις όπου απαιτείται αντιχαλάρωμα υψηλής αντοχής σε περιορισμένους χώρους, ειδικά όταν χρησιμοποιείται σε συνδυασμό με βίδες κεφαλής υποδοχής.

(1) Αυτοκίνητα και αγωνιστικά αυτοκίνητα

Χρησιμοποιείται σε εξαιρετικά αξιόπιστους συμπαγείς χώρους όπως κινητήρες, αναρτήσεις, κινητήρες κ.λπ., επιτυγχάνοντας παράλληλα μείωση βάρους και εξασφαλίζοντας ασφάλεια.

(2) Αεροδιαστημική και Στρατιωτική

Χρησιμοποιείται σε κινητήρες αεροσκαφών, πιλοτήρια και άλλες περιπτώσεις όπου το βάρος και ο χώρος είναι πολύ περιορισμένοι. Το Collar Lock Washer χρησιμοποιείται συχνά στη συναρμολόγηση κινητήρων, ατράκτων και εργαλείων προσγείωσης για να διασφαλιστεί η αξιοπιστία υπό ακραίες συνθήκες. Επιπλέον, αυτός ο τύπος πλυντηρίου χρησιμοποιείται επίσης συχνά σε πολλαπλές εφαρμογές στερέωσης σε στρατιωτικά οχήματα, ελικόπτερα και μαχητικά αεροσκάφη.

(3) Μηχανήματα ακριβείας και βιομηχανικοί αυτοματισμοί

Χρησιμοποιείται σε εξοπλισμό στενού χώρου όπως εξοπλισμός επεξεργασίας ακριβείας, βιομηχανικές μηχανές, αρθρώσεις ρομπότ και αυτοματοποιημένες γραμμές συναρμολόγησης. Επειδή η εξωτερική διάμετρος είναι μικρότερη, προσαρμόζεται εύκολα όπου ο χώρος είναι περιορισμένος και χειρίζεται την υψηλή ακρίβεια ευθυγράμμισης που απαιτεί η συναρμολόγηση ακριβείας.

(4) Ηλεκτρολόγων και Ηλεκτρονικών

Χρησιμοποιείται μέσα σε ηλεκτρονικές συσκευές, υποδοχές, πάνελ και παρόμοια σημεία. Αυτό το πλυντήριο με κλειδαριά κολάρου σας προσφέρει σταθερό κλείδωμα χωρίς να χρειάζεστε επιπλέον ροδέλες – ένας συμπαγής τρόπος για να κρατάτε τα πράγματα σφιχτά κάτω από κραδασμούς.

(5) Βαριά Βιομηχανία και Κατασκευές

Σε βαριά μηχανήματα, εξοπλισμό κατασκευών και δομικές εργασίες χάλυβα, το συμπαγές μέγεθος αυτού του πλυντηρίου το καθιστά ιδανική επιλογή για μηχανικούς που χρειάζονται αξιόπιστη αντοχή στους κραδασμούς και αντιχαλάρωση.

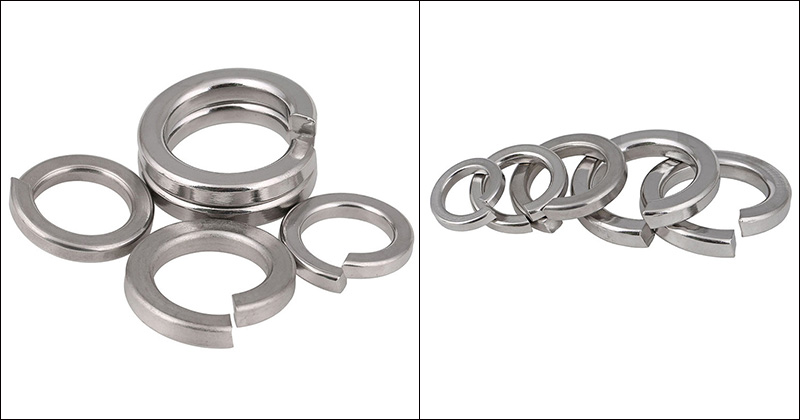

Collar Lock Washer
