Δύο πτυσσόμενες ροδέλες με αυτοκλείδωμα

Οι διπλές ροδέλες αυτοασφάλισης που παρέχονται από το εργοστάσιο Xiaoguo® εγκαταλείπουν τη συμβατική μέθοδο ασφάλισης και υιοθετούν την αρχή κατά της χαλάρωσης της τάσης αντί της τριβής, βελτιώνοντας σημαντικά την απόδοση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η βασική αρχή κατά της χαλάρωσης των δύο διπλών αυτοασφαλιζόμενων ροδέλες έγκειται στη: έξυπνη μετατροπή της επιβλαβούς ενέργειας που προκαλείται από τους κραδασμούς στη δύναμη που απαιτείται για το κλείδωμα. Αντί να βασιζόμαστε στην παραδοσιακή μέθοδο χρήσης ενός δακτυλίου συγκράτησης για την αποφυγή χαλάρωσης μέσω "τριβής", υιοθετήθηκε ένας πιο έξυπνος μηχανισμός:

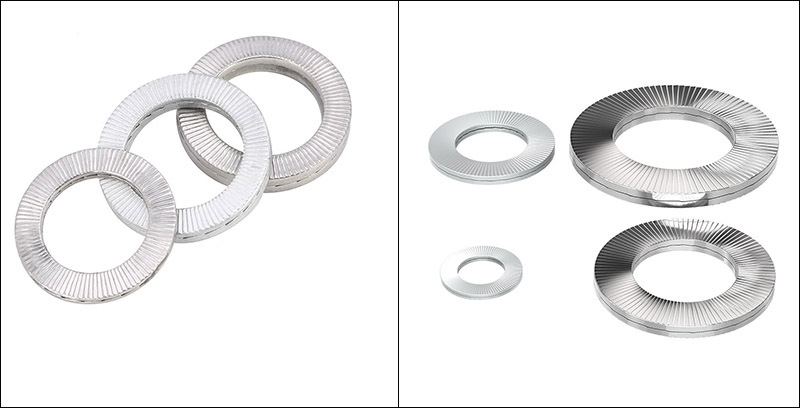

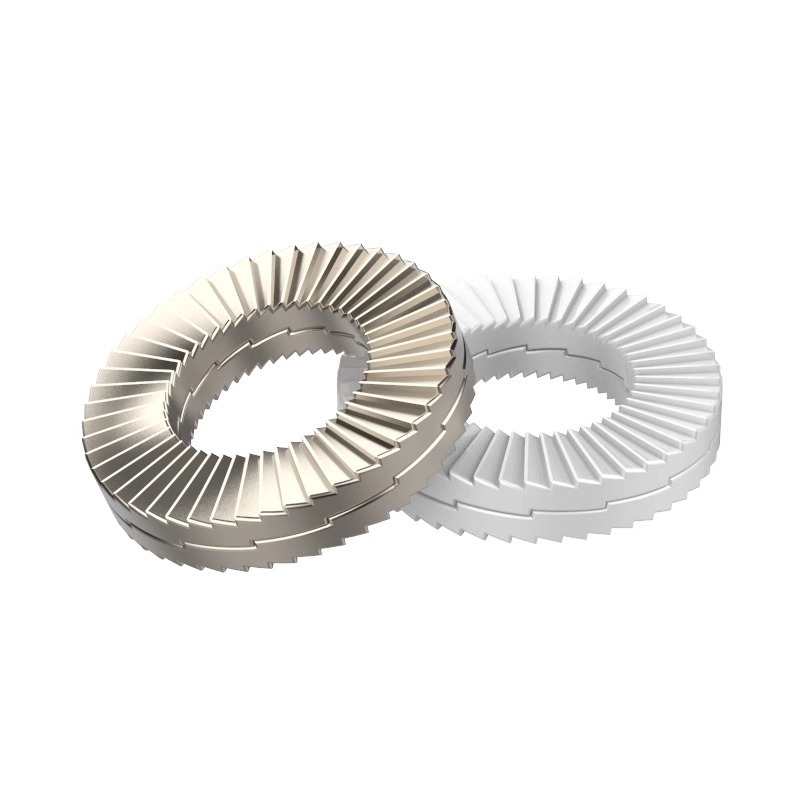

Two Fold Self Locking Washers

(1) Αρχικό σφίξιμο: Τοποθέτηση διπλής όψης

Κατά την εγκατάσταση, οι σφηνοειδείς επιφάνειες των δύο ροδέλας ευθυγραμμίζονται μεταξύ τους και χρησιμοποιούνται σε ζεύγη.

Εξωτερική στερέωση: Κατά τη σύσφιξη, τα ακτινικά λεπτά δόντια στην εξωτερική επιφάνεια των δύο διπλών αυτοασφαλιζόμενων ροδέλες θα δαγκώσουν σταθερά στην κεφαλή του παξιμαδιού/μπουλονιού και στην επιφάνεια του τεμαχίου εργασίας, σφραγίζοντας στενά την επιφάνεια επαφής και αποτρέποντας την ολίσθηση.

Εσωτερική συγκράτηση: Σε αυτό το σημείο, οι σφηνοειδείς επιφάνειες (μεγάλα δόντια) στις εσωτερικές πλευρές των δύο ροδέλας βρίσκονται σε στενή επαφή μεταξύ τους, αλλά δεν έχει γίνει σχετική κίνηση, παρέχοντας έτσι χώρο για την επακόλουθη μηχανική δράση.

(2) Ενεργοποίηση χαλάρωσης: κακή ευθυγράμμιση αντί ολίσθησης

Όταν ο εξοπλισμός λειτουργεί σε περιβάλλον δόνησης, το παξιμάδι αρχίζει να παρουσιάζει μια πολύ μικρή τάση να χαλαρώνει.

Λόγω του γεγονότος ότι η δύναμη τριβής των εξωτερικών ακτινωτών δοντιών είναι πολύ μεγαλύτερη από αυτή της εσωτερικής σφηνοειδής επιφάνειας, η κίνηση δεν θα πραγματοποιηθεί μεταξύ του παξιμαδιού και των δύο διπλών αυτοασφαλιζόμενων ροδέλες.

Η μόνη κίνηση είναι ότι οι δύο ροδέλες «γλιστρούν από τη θέση τους» μεταξύ τους κατά μήκος της σφηνοειδής επιφάνειας στην εσωτερική πλευρά.

(3) Επίτευξη αυτοασφάλισης: Το κλειδί για το εφέ σφήνας

Όταν ο εξοπλισμός δονείται ή δέχεται διακυμάνσεις, η ισχυρή αντίθετη δύναμη που δημιουργείται από την σφηνοειδή επιφάνεια ακυρώνει αμέσως αυτούς τους κραδασμούς. Αυτό αποτρέπει την περιστροφή του μπουλονιού προς την αντίθετη κατεύθυνση και μετατρέπει την ενέργεια δόνησης στη δύναμη ασφάλισης των ίδιων των δύο διπλών αυτοασφαλιζόμενων ροδέλες, επιτυγχάνοντας το αποτέλεσμα "να σφίγγεται όσο περισσότερο δονείται", αποτρέποντας έτσι τη χαλάρωση από τη βασική αιτία.

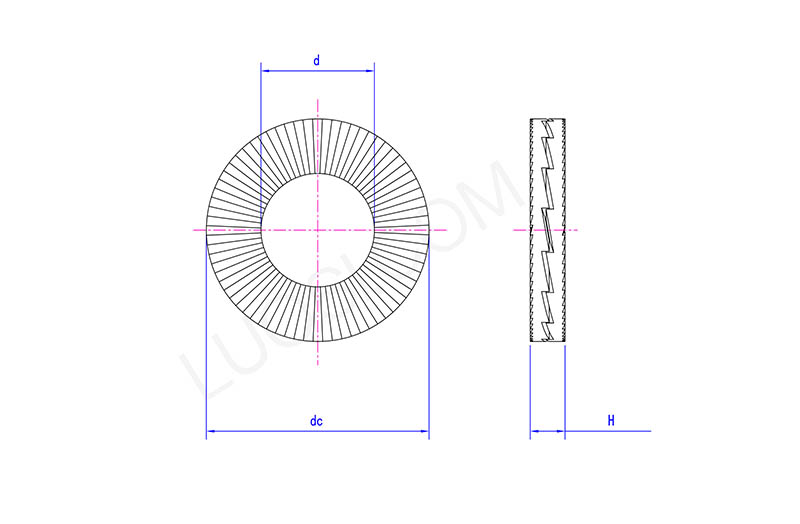

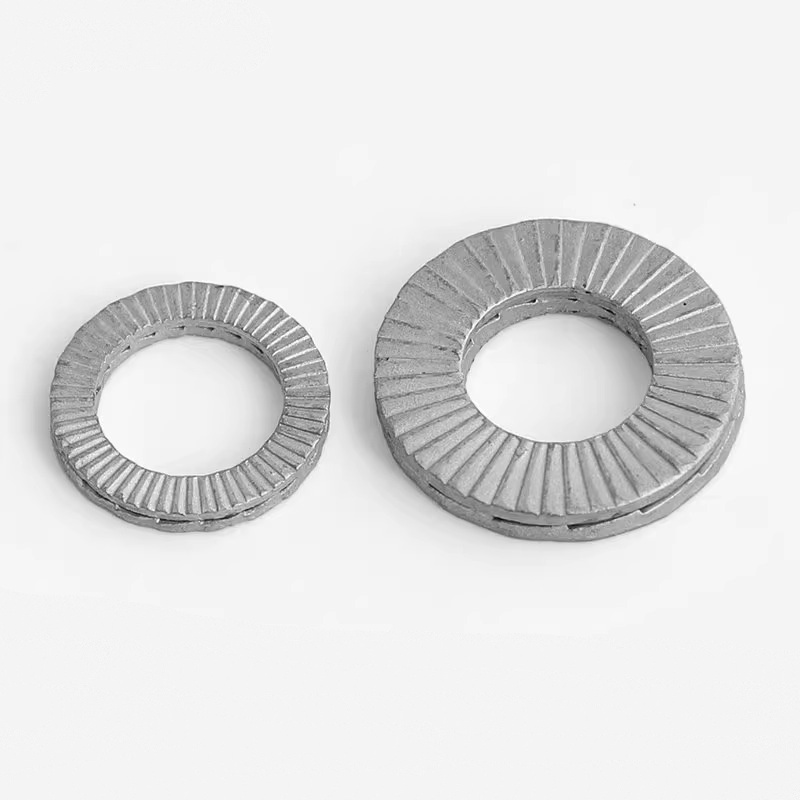

Two Fold Self Locking Washers

Δευτ	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d μέγ	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
