Μεγάλες ροδέλες δύο πτυσσόμενες αυτοασφαλιζόμενες

Η εγκατάσταση των μεγάλων ροδέλες δύο διπλών αυτοασφαλιζόμενων είναι αρκετά απλή. Απλώς βεβαιωθείτε ότι η μεγάλη οδοντωτή επιφάνεια είναι σωστά ευθυγραμμισμένη και τοποθετημένη στη σωστή θέση και, στη συνέχεια, σφίξτε το μπουλόνι ή το παξιμάδι με την τυπική ροπή για να ολοκληρώσετε τη διαδικασία. Η τοποθέτησή του δεν απαιτεί πολύπλοκες τεχνικές ή ακριβά εργαλεία, αλλά υπάρχουν αρκετά βασικά σημεία που πρέπει να σημειωθούν για να επιτευχθεί 100% απόδοση.

(1) Προετοιμασία πριν από την εγκατάσταση

Καθαρισμός τεμαχίου εργασίας: Βεβαιωθείτε ότι οι επιφάνειες επαφής των μπουλονιών, των παξιμαδιών, των δύο διπλών αυτοασφαλιζόμενων μεγάλων ροδέλες και των συνδεδεμένων εξαρτημάτων είναι καθαρές, επίπεδες, χωρίς λεκέδες λαδιού, σκουριές ή γρέζια.

Αριθμός ροδέλας προς έλεγχο: Πρέπει να χρησιμοποιούνται σε ζευγάρια (δύο τεμάχια αποτελούν ένα σετ) όταν χρησιμοποιούνται.

Ελέγξτε τον τύπο της επιφάνειας εγκατάστασης: εάν πρόκειται για διαμόρφωση διαμπερούς ή τυφλής οπής και προσδιορίστε τον αριθμό των ροδέλες.

(2) Τοποθετήστε τη ροδέλα

Αφαιρέστε τα ζεύγη ροδέλες και βεβαιωθείτε ότι η "μεγάλη οδοντωτή επιφάνεια (σφηνοειδής επιφάνεια)" είναι η μία απέναντι από την άλλη. Μην τα χωρίζετε και μην τα τοποθετείτε με λάθος σειρά.

(3) Διακρίνετε τις διαμπερείς και τις τυφλές οπές

Τυφλή οπή/σύνδεση μπουλονιού: Απαιτούνται μόνο ένα ζευγάρι δύο διπλών αυτοασφαλιζόμενων μεγάλων ροδέλες, τοποθετημένες μεταξύ της κεφαλής του μπουλονιού και του συνδεδεμένου εξαρτήματος. Το παξιμάδι σφίγγεται από την άλλη πλευρά.

Συναρμολόγηση διαμπερούς οπής / μπουλονιού-παξιμάδι: Όταν χρησιμοποιείται, απαιτούνται δύο ζεύγη μεγάλων ροδέλες δύο διπλών αυτοασφαλιζόμενων. Το ένα ζεύγος τοποθετείται κάτω από την κεφαλή του μπουλονιού και το άλλο ζεύγος τοποθετείται κάτω από το παξιμάδι.

(4) Εξασφαλίστε τη σωστή επαφή

Βεβαιωθείτε ότι οι ακτινικές επιφάνειες των δοντιών στην εξωτερική πλευρά της ροδέλας έρχονται σε επαφή με τη μία πλευρά της κεφαλής του μπουλονιού (ή του παξιμαδιού) και η άλλη πλευρά είναι σε επαφή με την επιφάνεια του συνδεδεμένου εξαρτήματος.

(5) Σφίξτε

Χρησιμοποιήστε ένα δυναμόκλειδο και σφίξτε τους συνδετήρες σύμφωνα με τις αντίστοιχες τιμές ροπής.

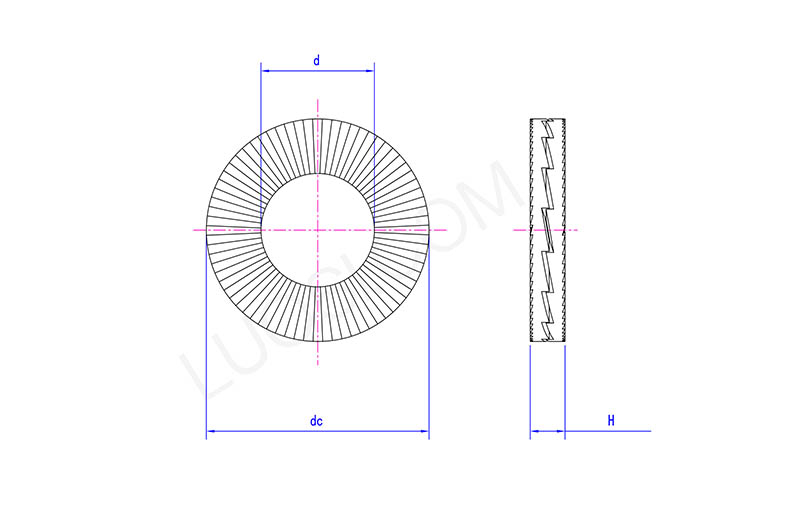

Δευτ	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d μέγ	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
dc max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Μπορεί να επαναχρησιμοποιηθεί;

Οι μεγάλες ροδέλες διπλής αυτοασφάλισης μπορούν συνήθως να επαναχρησιμοποιηθούν. Αφού αφαιρεθούν από τον εξοπλισμό, και τα δύο κομμάτια της φλάντζας πρέπει να επιθεωρηθούν σχολαστικά.

Συνθήκες για να επιτρέπεται η επαναχρησιμοποίηση: Εάν η μεγάλη επιφάνεια των δοντιών στον εσωτερικό δακτύλιο και τα ακτινωτά δόντια στην εξωτερική πλευρά δεν παρουσιάζουν υπερβολική φθορά, καμία ορατή παραμόρφωση, καμία ρωγμή ή ζημιά, τότε μπορούν να καθαριστούν και να εγκατασταθούν ξανά.

Η κατάσταση που απαιτεί αντικατάσταση: Εάν η επιθεώρηση αποκαλύψει εμφανή φθορά ή ζημιά, ένα νέο σετ ροδέλες πρέπει να αντικατασταθεί αμέσως για να αποφευχθεί η ανεπαρκής δύναμη ασφάλισης.
