Οδοντωτές ροδέλες κλειδαριάς Εσωτερικά δόντια

Το Factory of Xiaoguo® μπορεί να παρέχει διάφορους τύπους οδοντωτών ροδέλες κλειδαριάς εσωτερικών δοντιών σε διαφορετικά υλικά. Μπορεί να καλύψει τις διαφορετικές απαιτήσεις προσαρμογής των πελατών, συμπεριλαμβανομένων ειδικών μεγεθών, ειδικών επεξεργασιών επιφάνειας κ.λπ., για να καλύψει τις ανάγκες χρήσης των πελατών σε διαφορετικά περιβάλλοντα εργασίας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το εξωτερικό δόντι και τα εσωτερικά παρεμβύσματα ασφάλισης δοντιών είναι δύο παρόμοια προϊόντα σχεδιασμένα για διαφορετικά σενάρια εφαρμογής. Οι οδοντωτές ροδέλες κλειδαριάς εσωτερικά δόντια είναι πιο «απαλή», ενώ η εξωτερική φλάντζα δοντιών είναι πιο «επιθετική». Η βασική διαφορά μεταξύ τους έγκειται στη θέση των δοντιών, η οποία καθορίζει τους αντίστοιχους τομείς εξειδίκευσής τους.

Σύγκριση Οδοντωτές ροδέλες κλειδαριάς εσωτερικά δόντια Εξωτερικό δόντι

Εμφάνιση και σχήμα δοντιού Τα δόντια βρίσκονται στον εσωτερικό δακτύλιο της φλάντζας και εκτείνονται προς τα μέσα. Τα δόντια βρίσκονται στον εξωτερικό δακτύλιο της φλάντζας και εκτείνονται προς τα έξω, μοιάζοντας με αστέρια.

Αρχή ασφάλισης Κατά τη σύσφιξη, τα δόντια στον εσωτερικό δακτύλιο "δαγκώνουν" στην κάτω πλευρά της κεφαλής της βίδας ή της κεφαλής του μπουλονιού, παρέχοντας δύναμη τριβής κατά της χαλάρωσης. Κατά τη σύσφιξη, τα δόντια των εξωτερικών δακτυλίων "δαγκώνουν" ταυτόχρονα στην επιφάνεια κάτω από την κεφαλή του συνδετήρα και στην επιφάνεια εγκατάστασης του συνδεδεμένου εξαρτήματος.

Κύριο πλεονέκτημα Καμία ζημιά στο τεμάχιο εργασίας: Ο εξωτερικός δακτύλιος είναι λείος και δεν γρατσουνίζει ή βλάπτει την επιφάνεια εγκατάστασης. Ισχυρότερη απόδοση κατά της χαλάρωσης: Συμπλοκή διπλής όψης, ιδιαίτερα κατάλληλη για εφαρμογές που υπόκεινται σε κραδασμούς και ισχυρά στρεπτικά φορτία.

Προσαρμόσιμος τύπος βίδας Χρησιμοποιείται κυρίως για βίδες με μικρότερα μεγέθη κεφαλής Κατάλληλο για βίδες με μεγαλύτερες κεφαλές

Κύρια σενάρια εφαρμογής Χρησιμοποιείται συνήθως για εσωτερικά εξαρτήματα και πάνελ αυτοκινήτων, ηλεκτρονικό εξοπλισμό ακριβείας, οικιακές συσκευές κ.λπ. Χρησιμοποιείται ευρέως σε τομείς που απαιτούν ισχυρότερη δύναμη σύσφιξης, όπως βαριά μηχανήματα, σασί, εξοπλισμό μεγάλης ισχύος και βιομηχανικές μηχανές που αντέχουν υψηλούς κραδασμούς.

Βήματα εγκατάστασης

Η τοποθέτηση των εσωτερικών δοντιών με οδοντωτές ροδέλες είναι πολύ απλή. Το βασικό σημείο είναι ότι η κατεύθυνση πρέπει να είναι σωστή.

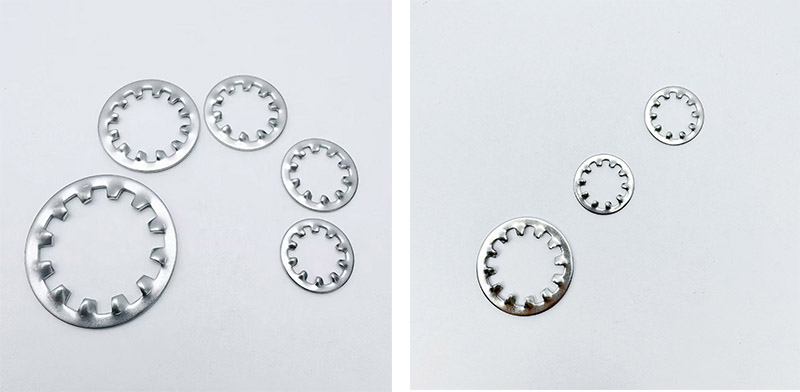

Toothed Lock Washers Internal Teeth

(1) Επιβεβαιώστε τις προδιαγραφές

Βεβαιωθείτε ότι η εσωτερική διάμετρος των εσωτερικών δοντιών της οδοντωτής ροδέλες ασφάλισης ταιριάζει με τη διάμετρο του μπουλονιού.

Ελέγξτε εάν τα δόντια της φλάντζας είναι άθικτα και χωρίς καμία παραμόρφωση.

(2) Καθαρίστε την επιφάνεια επαφής

Σκουπίστε τα ρινίσματα λαδιού, μπογιάς και σιδήρου από το κάτω μέρος της κεφαλής του μπουλονιού και την επιφάνεια του τεμαχίου εργασίας.

Εάν χρησιμοποιείται για ηλεκτρική γείωση, βεβαιωθείτε ότι τα δόντια της φλάντζας μπορούν να διεισδύσουν στο στρώμα βαφής ή οξειδίου.

(3) Τοποθετήστε τη ροδέλα (η κατεύθυνση είναι κρίσιμη)

Τοποθετήστε τις οδοντωτές ροδέλες κλειδαριάς εσωτερικά δόντια στο μπουλόνι.

Η επιφάνεια του δοντιού πρέπει να είναι στραμμένη προς την κεφαλή ή το παξιμάδι του μπουλονιού (δηλαδή, τα δόντια πρέπει να είναι προσανατολισμένα προς την επιφάνεια του εξαρτήματος που θα σφίξετε).

Η λεία και επίπεδη επιφάνεια βλέπει στην εξωτερική πλευρά της κεφαλής του μπουλονιού.

(4) Τοποθετήστε το μπουλόνι

Περάστε το μπουλόνι με τη ροδέλα συνδεδεμένη μέσα από την οπή του τεμαχίου εργασίας.

Προσφίξτε το παξιμάδι ή το μπουλόνι με το χέρι για να βεβαιωθείτε ότι τα σπειρώματα είναι σωστά ευθυγραμμισμένα.

(5) Σφίξτε

Χρησιμοποιήστε ένα δυναμόκλειδο και σφίξτε τα μπουλόνια σύμφωνα με τις τυπικές τιμές ροπής.

Κατά τη διαδικασία σύσφιξης, τα δόντια θα εμπλακούν αυτόματα με την επιφάνεια επαφής.

Δεν απαιτείται πρόσθετη ρύθμιση της ροπής. η τυπική ροπή θα είναι αρκετή.

(6) Έλεγχος

Για εφαρμογές ηλεκτρικής γείωσης, μπορεί να χρησιμοποιηθεί ένα πολύμετρο για τη μέτρηση της αγωγιμότητας και στις δύο πλευρές της φλάντζας για να επιβεβαιωθεί ότι τα δόντια έχουν τρυπήσει μέσα από την επίστρωση.

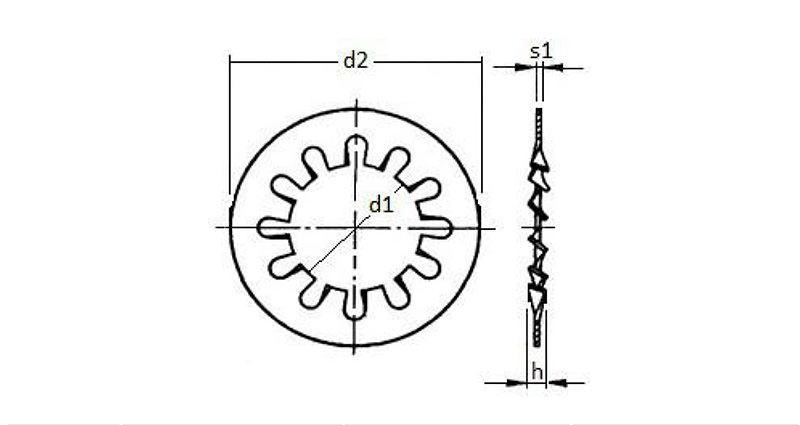

< style="text-align:center;"> Toothed Lock Washers Internal Teeth

Μ2	2.2	2.34	4.20	4.5	0.28	0.32
Μ2.5	2.7	2.84	5.20	5.5	0.37	0.43
Μ3	3.2	3.38	5.70	6.0	0.37	0.43
Μ3.5	3.7	3.88	6.64	7.0	0.47	0.53
Μ4	4.3	4.48	7.64	8.0	0.47	0.53
Μ5	5.3	5.48	9.64	10.0	0.57	0.63
Μ6	6.4	6.62	10.57	11.0	0.67	0.73
Μ7	7.4	7.62	12.07	12.5	0.77	0.83
Μ8	8.4	8.62	14.57	15.0	0.77	0.83
Μ10	10.5	10.77	17.57	18.0	0.87	0.93
Μ12	13.0	13.27	19.98	20.5	0.96	1.04
Μ14	15.0	15.27	23.48	24.0	0.96	1.04
Μ16	17.0	17.27	25.48	26.0	1.16	1.24
Μ18	19.0	19.33	29.48	30.0	1.36	1.44
Μ20	21.0	21.33	32.38	33.0	1.36	1.44
Μ24	25.0	25.33	37.38	38.0	1.45	1.55
Οι πληροφορίες και το σχέδιο που παρέχονται είναι μόνο αναφορά

Συχνές Ερωτήσεις

(1) Πώς συσκευάζονται για εξαγωγή;

Η εσωτερική συσκευασία αποτελείται από πλαστικές σακούλες και χάρτινα κουτιά, ενώ η εξωτερική συσκευασία είναι τυποποιημένα χαρτοκιβώτια και παλέτες εξαγωγής. Κάθε οδοντωτή ροδέλες κλειδαριάς εσωτερικά δόντια δεν έχει ανεξάρτητη προστασία, αλλά η συσκευασία είναι επαρκής για να αποτρέψει το γρατσούνισμα μεταξύ τους κατά τη μεταφορά.

(2) Μπορούν οι εσωτερικές ροδέλες κλειδαριάς δοντιών να χρησιμοποιηθούν με βίδες;

Ναι, αλλά είναι απαραίτητο να σημειωθεί ότι η επιφάνεια του δοντιού πρέπει ακόμα να βλέπει προς το τεμάχιο εργασίας. Δεδομένου ότι η κεφαλή της βιδωτής βίδας είναι κωνική, τα εσωτερικά δόντια της ροδέλας μπορεί να μην μπορούν να έρθουν σε πλήρη επαφή με την κάτω επιφάνεια της κεφαλής, με αποτέλεσμα ελαφρώς χειρότερο αποτέλεσμα ασφάλισης.
