Ροδέλα καρτελών με μακριά γλωττίδα και φτερά

Τα Tab Washers με Long Tab και Wings που παράγονται από το εργοστάσιο Xiaoguo® έχουν εξαιρετικά υψηλή αξιοπιστία όσον αφορά τη λειτουργία κατά της χαλάρωσης. Ακόμη και υπό συνθήκες συνεχούς κραδασμού και κρούσης, μπορούν να διατηρήσουν μια καλή κατάσταση κλειδώματος.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η αρχή λειτουργίας των Tab Washers με Long Tab και Wings βασίζεται στο καθαρό μηχανικό κλείδωμα, αντί στην τριβή ή την ελαστικότητα. Ο βασικός μηχανισμός είναι να λυγίζει τα δύο αυτιά, εμποδίζοντας έτσι φυσικά το παξιμάδι (ή την κεφαλή του μπουλονιού) να περιστρέφεται σε σχέση με το τεμάχιο εργασίας.

【1】Συγκεκριμένη εργασίαδιαδικασία

(1) Κανονική εγκατάσταση, με δεσμευμένες γλωττίδες αυτιού

Τοποθετήστε τις ροδέλες καρτελών με μακριά γλωττίδα και φτερά στο μπουλόνι και, στη συνέχεια, σφίξτε το παξιμάδι. Σε αυτό το σημείο, και οι δύο γλωττίδες αυτιών παραμένουν ίσιες και δεν έχουν λυγίσει.

(2) Λυγίστε τα κοντά αυτιά και ασφαλίστε τα παξιμάδια

Χρησιμοποιήστε πένσα για να λυγίσετε τα κοντά αυτιά προς τα πάνω, κάνοντάς τα να κολλήσουν σφιχτά στη μία πλευρά του παξιμαδιού. Τα κοντά αυτιά πρέπει να ακουμπούν στο επίπεδο του παξιμαδιού για να μην περιστρέφεται.

(3) Λυγίστε τα μακριά αυτιά και στερεώστε τις ροδέλες καρτελών με μακριά γλωττίδα και φτερά

Λυγίστε τα μακριά αυτιά προς τα κάτω ή στο πλάι, έτσι ώστε να μπορούν να πιάσουν την άκρη του τεμαχίου εργασίας, να τα εισάγουν στις οπές του τεμαχίου εργασίας ή να ακουμπούν στη σταθερή προεξοχή.

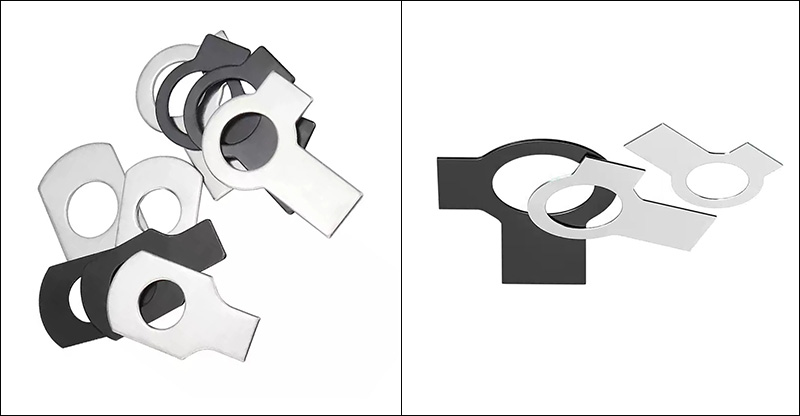

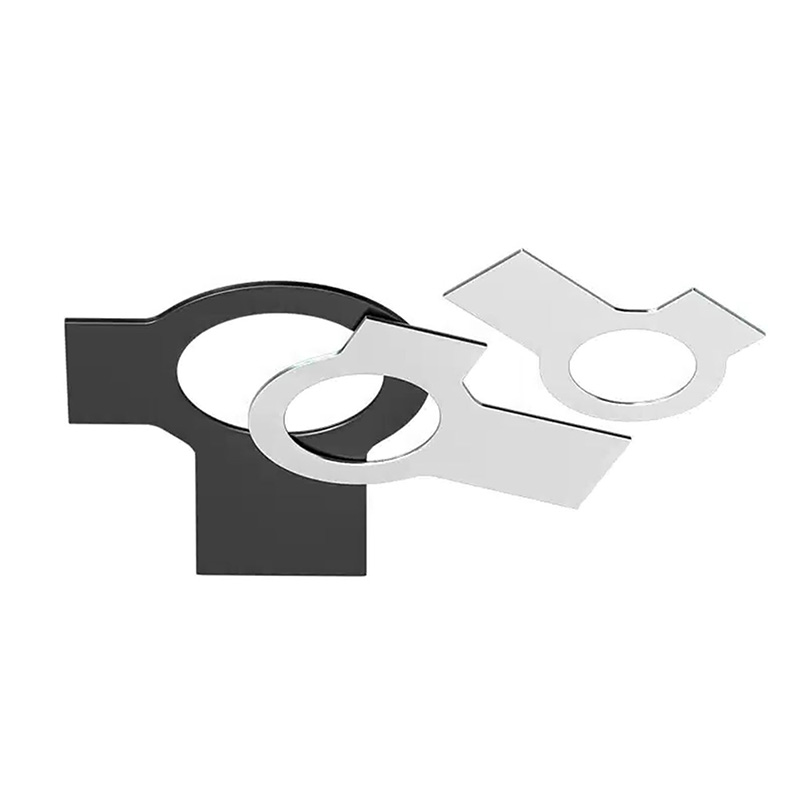

Tab Washers With Long Tab And Wings

【2】 Προσδιορισμός τελικού αποτελέσματος

Το μακρύ αυτί στερέωσε τη ροδέλα πάνω στο τεμάχιο εργασίας, διασφαλίζοντας ότι η ροδέλα δεν μπορούσε να περιστραφεί.

Τα κοντά αυτιά κλειδώνουν το παξιμάδι και τη ροδέλα μεταξύ τους και το παξιμάδι δεν μπορεί να περιστραφεί.

Δεδομένου ότι δεν μπορεί να συμβεί σχετική κίνηση μεταξύ της ροδέλας και του παξιμαδιού, η σύνδεση του μπουλονιού είναι εντελώς κλειδωμένη.

【3】Η διαφορά από τους μηχανισμούς κατά της χαλάρωσης που βασίζονται στην τριβή

Κλείδωμα τριβής: Αποτρέπει την περιστροφή δημιουργώντας αντίσταση. Η δόνηση μπορεί να ξεπεράσει αυτήν την αντίσταση και να προκαλέσει χαλάρωση.

Ροδέλα καρτελών με μακριά γλωττίδα και φτερά: Μέσω άμεσης φυσικής παρεμβολής, εφόσον το ακουστικό δεν είναι λυγισμένο ή κατεστραμμένο, το παξιμάδι δεν θα περιστρέφεται απολύτως. Αυτός ο μηχανισμός ασφάλισης δεν επηρεάζεται από κραδασμούς, λίπανση ή αλλαγές θερμοκρασίας.

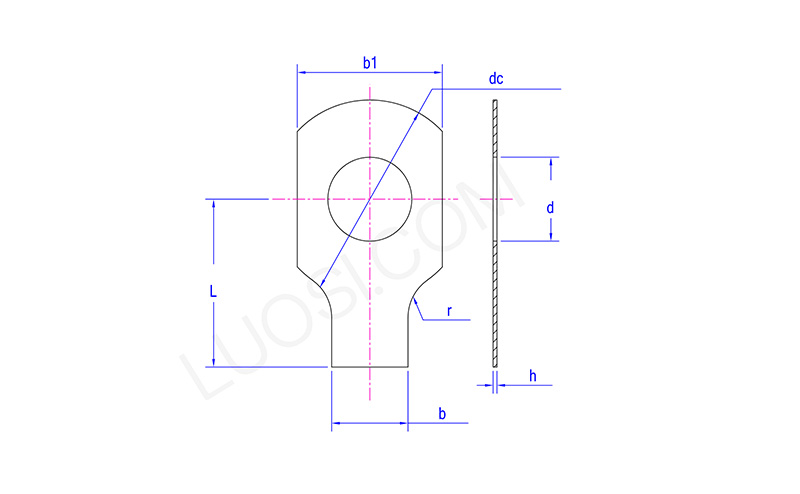

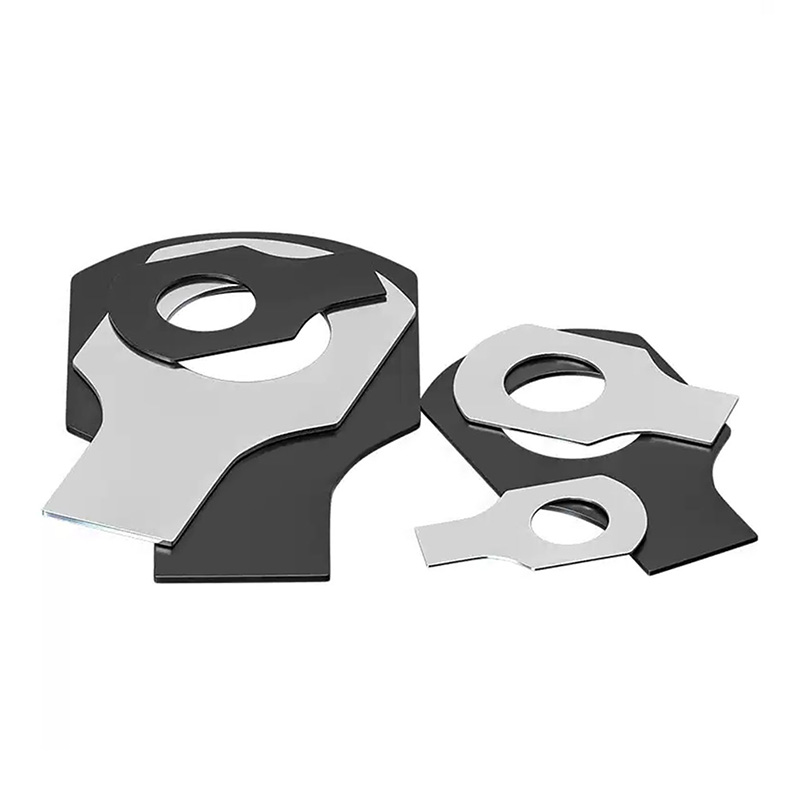

Tab Washers With Long Tab And Wings

Δευτ	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d μέγ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L μέγ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
β1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
