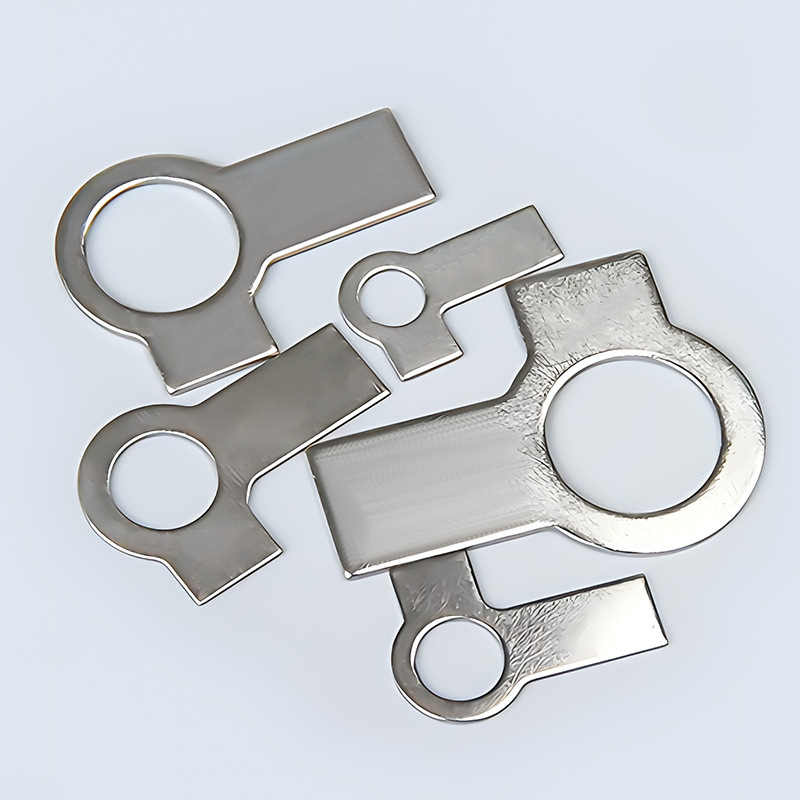

Μαύρες ατσάλινες ροδέλες καρτελών με μακριά γλωττίδα και φτερό

Οι μαύρες ατσάλινες ροδέλες καρτελών με μακριά γλωττίδα και φτερό που παράγονται από το εργοστάσιο Xiaoguo® έχουν απλή δομή, η οποία είναι εύκολη στη χρήση και στη χρήση. Κατά την εγκατάσταση, χρειάζεται μόνο ένα κανονικό κλειδί και δεν απαιτούνται πρόσθετα εργαλεία.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η εγκατάσταση των Black Steel Tab Washers With Long Tab and Wing περιλαμβάνει τέσσερα απλά βήματα. Ακολουθήστε την ακόλουθη σειρά για τη λειτουργία για να εξασφαλίσετε ένα ασφαλές αποτέλεσμα κλειδώματος.

【1】Εργαλείο

Γαλλικό κλειδί (χρησιμοποιείται για το σφίξιμο των παξιμαδιών ή των μπουλονιών)

Πένσα με μυτερή μύτη ή πένσα με επίπεδη μύτη (χρησιμοποιείται για την κάμψη των κομματιών αυτιού)

(Προαιρετικό) Κατσαβίδι Hammer + Phillips (για πιο χοντρές ροδέλες)

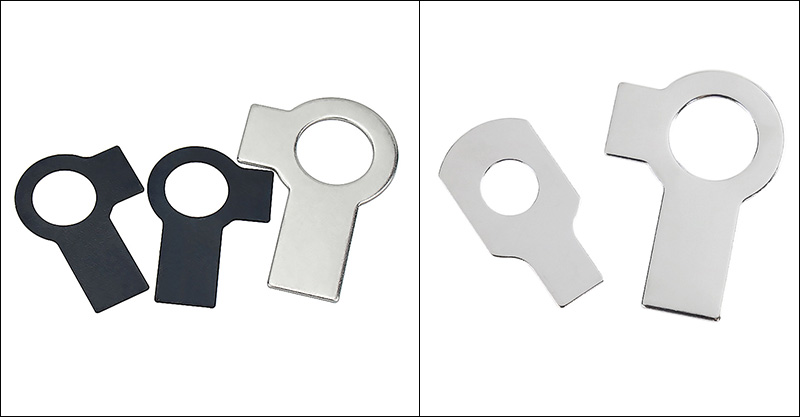

Black Steel Tab Washers With Long Tab and Wing

【2】Βήματα εγκατάστασης

(1) Τοποθετήστε το πλυντήριο

Περάστε το μπουλόνι μέσα από την οπή του τεμαχίου εργασίας. Τοποθετήστε τις ροδέλες με μαύρη γλωττίδα από χάλυβα με μακριά γλωττίδα και πτερύγιο πάνω στο μπουλόνι, κρατήστε τόσο το μακρύ και το κοντό ωτίο στραμμένο προς τα έξω. Βεβαιωθείτε ότι η ροδέλα ακουμπάει στην επιφάνεια. Βιδώστε το παξιμάδι με το χέρι, μην το σφίξετε ακόμα πλήρως.

(2) Σφίξτε το παξιμάδι

Χρησιμοποιήστε ένα κλειδί για να στερεώσετε το παξιμάδι μέχρι να φτάσει την απαιτούμενη ροπή.

(3) Λυγίστε τη κοντή γλωττίδα

Πιάστε το κοντό γλωσσίδι με πένσα και διπλώστε το προς τα πάνω. Λυγίστε το σφιχτά πάνω σε μια επίπεδη επιφάνεια του παξιμαδιού.

(4) Λυγίστε τη μακριά γλωττίδα

Χρησιμοποιήστε πένσα για να λυγίσετε τη μακριά γλωττίδα προς τα κάτω ή στο πλάι. Διπλώστε την στην αυλάκωση του εξαρτήματος ή λυγίστε την σταθερά στην άκρη του εξαρτήματος.

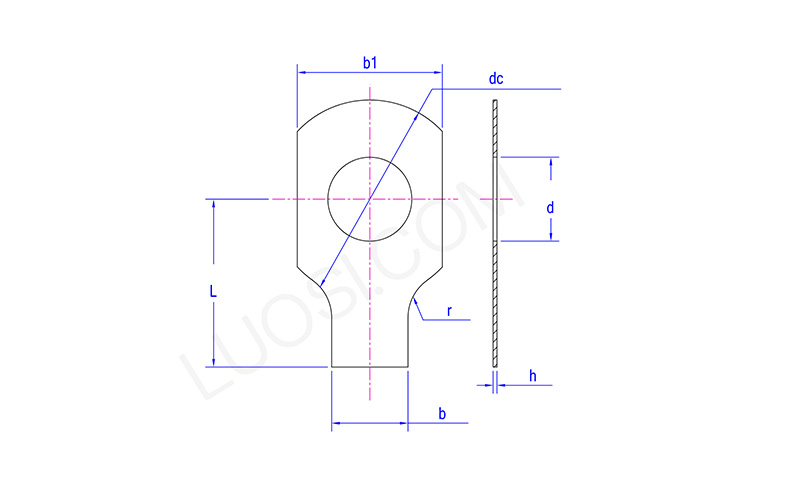

Black Steel Tab Washers With Long Tab and Wing

Δευτ	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d μέγ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L μέγ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
β1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Επιθεώρηση εγκατάστασης

Τα κοντά αυτιά είναι σφιχτά στερεωμένα στο επίπεδο του παξιμαδιού, εμποδίζοντας την περιστροφή του παξιμαδιού.

Τα μακριά αυτιά είναι σταθερά στερεωμένα και οι ροδέλες με μαύρη γλωττίδα από χάλυβα με μακριά γλωττίδα και φτερό δεν μπορούν να περιστραφούν σε σχέση με το τεμάχιο εργασίας.

Και τα δύο αυτιά δεν έχουν ρωγμές και υπερβολική κάμψη ή ζημιά.

【4】Σημειώσεις για την προσοχή

(1) Μίας χρήσης: Μετά την εγκατάσταση, τα εξαρτήματα του αυτιού κάμπτονται μόνιμα. Κατά την αφαίρεση, πρέπει να ισιωθούν με σφυρί ή κοπή. Οι μαύρες ατσάλινες ροδέλες καρτελών με μακριά γλωττίδα και φτερό δεν μπορούν να επαναχρησιμοποιηθούν.

(2) Μην λυγίζετε υπερβολικά: Η επαναλαμβανόμενη κάμψη ή οι υπερβολικές γωνίες κάμψης μπορεί να προκαλέσουν σπάσιμο της ρίζας του ακουστικού, χάνοντας τη λειτουργία ασφάλισής της.

(3) Μην το παρεξηγείτε: τα κοντά αυτιά πρέπει πάντα να δείχνουν προς τα πάνω και τα μακριά αυτιά προς τα κάτω.
