Πλυντήρια καρτελών με μακριά και κοντή καρτέλα

Οι ροδέλες με μακρύ και κοντό ωτίο που παράγονται από το εργοστάσιο Xiaoguo® κλειδώνουν μηχανικά και όχι λόγω τριβής. Το μηχανικό κλείδωμα αποτρέπει ουσιαστικά την περιστροφή και το αποτέλεσμα κλειδώματος είναι πολύ εμφανές.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Οι ροδέλες Tab με μακριά και κοντή γλωττίδα, που συμμορφώνονται με τον μηχανικό δακτύλιο ασφάλισης DIN 463, είναι ένας μονοκόμματος, αμιγώς μηχανικός δακτύλιος κατά της χαλάρωσης. Σχηματίζεται μέσω μιας ενιαίας διαδικασίας χύτευσης, που περιλαμβάνει ένα μακρύ ακουστικό και ένα κοντό ακουστικό, με τα δύο αυτιά να σχηματίζουν γωνία περίπου 90°. Χρησιμοποιείται για εξαγωνικά μπουλόνια / παξιμάδια, επιτυγχάνοντας αντι-χαλάρωση μέσω της κάμψης του ενός μακριού και ενός κοντού ακουστικού, και είναι κατάλληλο για συνθήκες υψηλών κραδασμών, δυναμικού φορτίου και θερμικής διαστολής και συστολής. Αυτή η δομή μπορεί να αποτρέψει εντελώς τη σχετική περιστροφή του παξιμαδιού ή του μπουλονιού, επιτυγχάνοντας αξιόπιστο μηχανικό κλείδωμα.

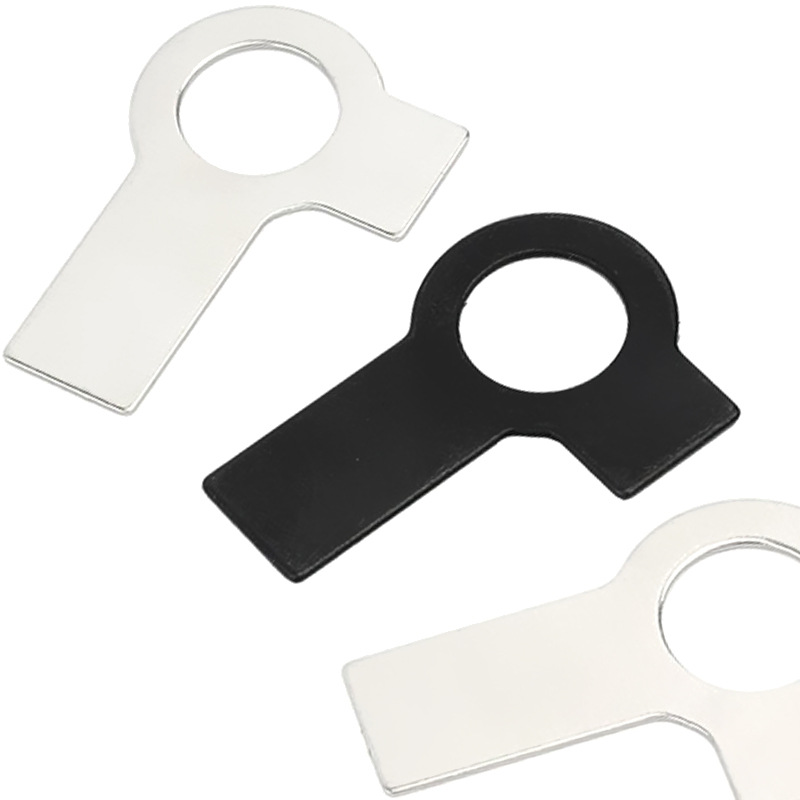

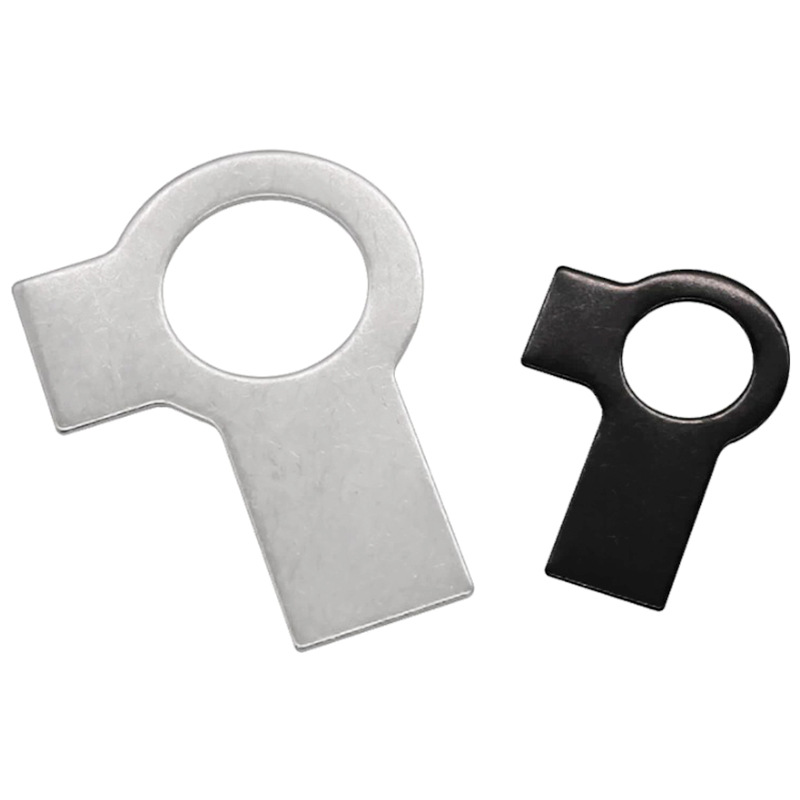

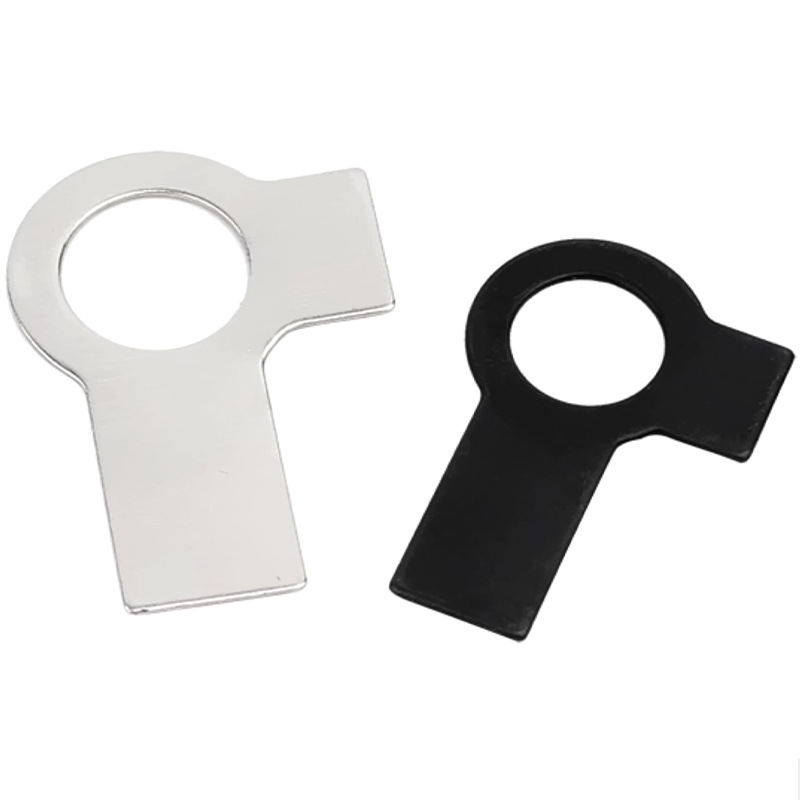

< style="text-align:center;"> Tab Washers With Long And Short Tab

Δομικά χαρακτηριστικά

Τα δομικά χαρακτηριστικά των Tab washers με μακρύ και κοντό ωτίο είναι τα εξής:

(1) Ενσωματωμένη χύτευση σφράγισης

Ολόκληρες οι ροδέλες Tab με μακριά και κοντή γλωττίδα είναι κατασκευασμένες από ένα μόνο φύλλο μετάλλου μέσω της διαδικασίας ψυχρής σφράγισης. Δεν υπάρχει συγκόλληση ή πρόσθετα εξαρτήματα, με αποτέλεσμα απλή κατασκευή, υψηλή αντοχή και χαμηλό κόστος.

(2) Σχέδιο με διπλά αυτιά (ένα μακρύ και ένα κοντό)

Το κύριο σώμα των ροδέλες Tab με μακριά και κοντή γλωττίδα είναι κυκλικό και δύο ακουστικά εκτείνονται προς τα έξω κατά μήκος της εξωτερικής άκρης:

Σύντομη καρτέλα: Μικρή σε μήκος

Long Tab: Μεγαλύτερο μήκος

Τα δύο αυτιά σχηματίζουν γωνία περίπου 90 μοιρών μεταξύ τους.

(3) Υπάρχει μια δομή απελευθέρωσης τάσεων στη ρίζα του ακουστικού.

Στο σημείο σύνδεσης μεταξύ του ακουστικού και του κυκλικού σώματος, οι στρογγυλεμένες γωνίες ή η ελαφρά συστολή του πλάτους έχουν σχεδιαστεί για να μειώνουν τη συγκέντρωση τάσης κατά την κάμψη και να αποτρέπουν το σπάσιμο του ακουστικού.

(4) Κυλινδρικό σώμα

Το πάχος του σώματος είναι ομοιόμορφο. Δεν υπάρχουν δόντια ή κεκλιμένες επιφάνειες στο σώμα και η επιφάνεια είναι συνήθως λεία.

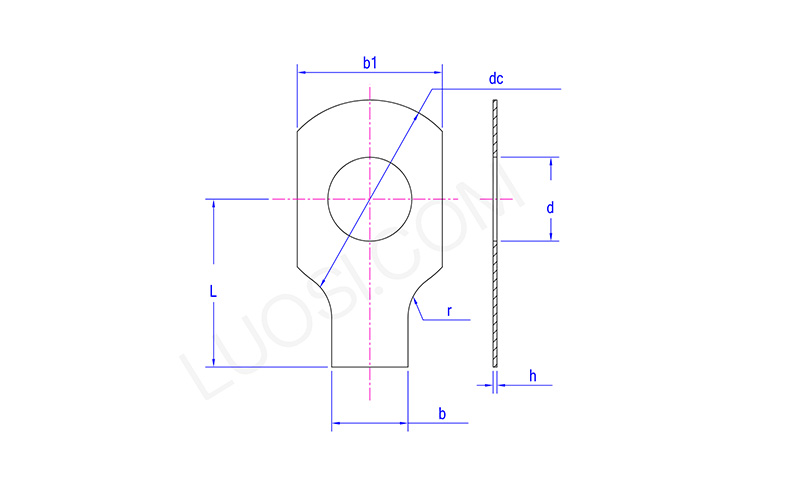

< style="text-align:center;"> Tab Washers With Long And Short Tab

Δευτ	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d μέγ	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc max	10	14	17	19	22	26	32	32	40	45	45
dc min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L μέγ	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
β1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
