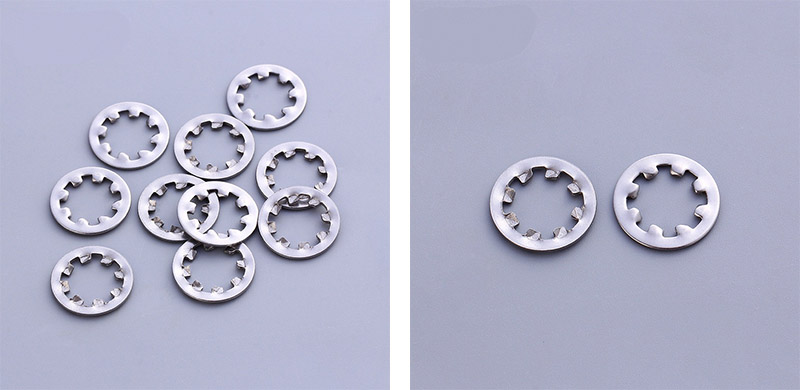

Τυπικές ροδέλες εσωτερικής κλειδαριάς δοντιών

Για βίδες με μικρή κεφαλή, η αγορά των Xiaoguo® Standard Internal Tooth Lock Washers είναι η ιδανική επιλογή. Ο εσωτερικός σχεδιασμός των δοντιών διασφαλίζει ότι όλα τα δόντια μπορούν να έρθουν σε επαφή με την κεφαλή της βίδας, επιτυγχάνοντας έτσι αποτελεσματικό κλείδωμα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

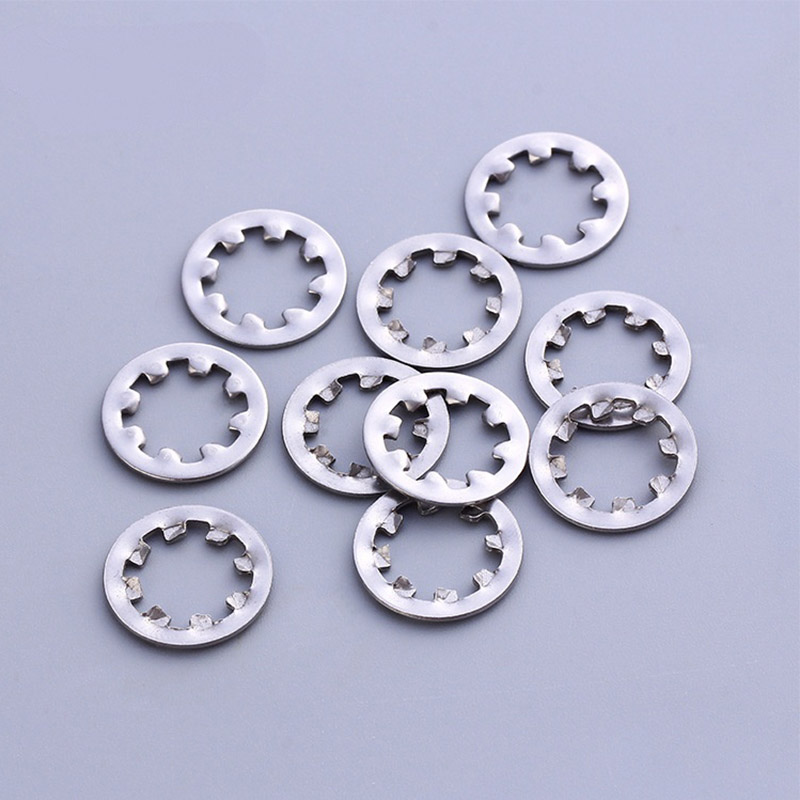

Το Standard Internal Tooth Lock Washers είναι ένας τύπος ροδέλας κατά της χαλάρωσης, με δομές που μοιάζουν με δόντια τοποθετημένες προς τα μέσα στην επιφάνειά του. Το σχήμα του είναι ένας λεπτός μεταλλικός δακτύλιος, με έναν κοφτερό δακτύλιο στη μέση και έναν λείο και επίπεδο εξωτερικό κύκλο. Όταν σφίγγετε τη βίδα, αυτά τα δόντια θα ενσωματωθούν στην κεφαλή της βίδας και στην επιφάνεια του εξαρτήματος του εξοπλισμού, βασιζόμενοι στη δύναμη τριβής και τη δύναμη δαγκώματος για να αποτρέψουν τη χαλάρωση της βίδας. Με απλά λόγια, προστίθεται ένα «κλείδωμα» μεταξύ της κεφαλής της βίδας και της επιφάνειας του εξαρτήματος του εξοπλισμού, αποτρέποντας τη χαλάρωση της βίδας κατά τη λειτουργία του εξοπλισμού λόγω της υψηλής συχνότητας κραδασμών.

Αρχή λειτουργίας

Η αρχή λειτουργίας του Standard Internal Tooth Lock Washers Joint είναι στην πραγματικότητα αρκετά απλή. Βασίζεται κυρίως σε δύο λειτουργίες: "σύμπλεξη δοντιών + ελαστική πίεση" για την αποφυγή χαλάρωσης.

(1) Τρίξιμο των δοντιών

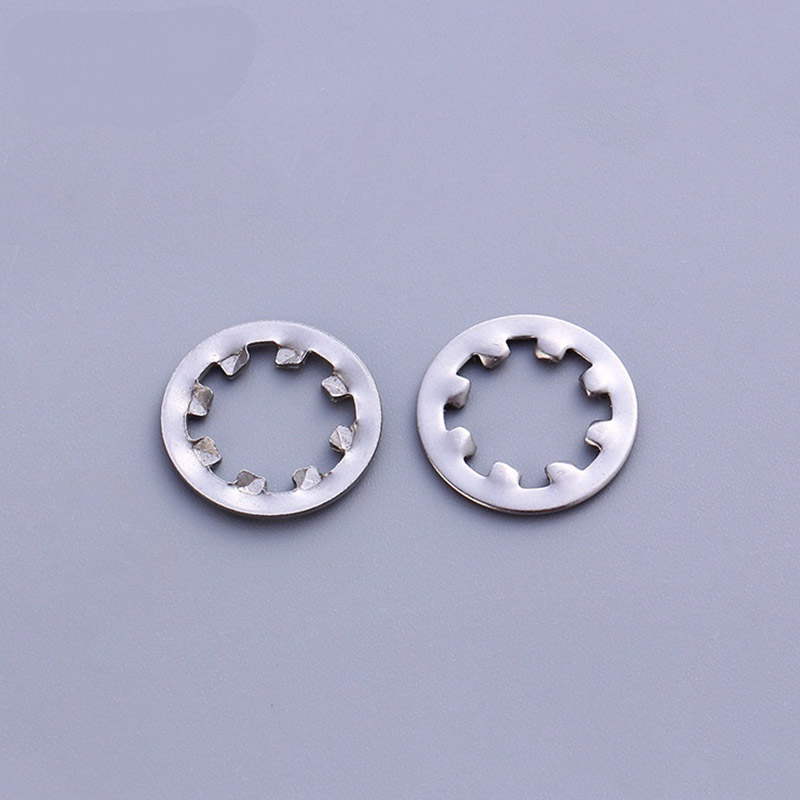

Ο εσωτερικός δακτύλιος των Standard Internal Tooth Lock Washers έχει μια σειρά από αιχμηρά δόντια. Όταν σφίξετε το μπουλόνι ή το παξιμάδι, αυτά τα δόντια θα διεισδύσουν στις δύο επιφάνειες επαφής:

Η κάτω επιφάνεια (μεταλλική επιφάνεια) της κεφαλής/παξιμάδι της βίδας

Η επιφάνεια του τεμαχίου εργασίας (μερικές φορές ακόμη και διεισδύει στο στρώμα βαφής ή οξειδίου)

Μόλις εισαχθούν τα δόντια, είναι σαν να έχει τοποθετηθεί ένας δακτύλιος «mini-blocking συσκευών» κάτω από την κεφαλή της βίδας. Εάν η βίδα προσπαθήσει να περιστραφεί μόνη της, αυτά τα δόντια θα την πιάσουν σταθερά και θα την εμποδίσουν να κινηθεί, αποτρέποντας έτσι τη χαλάρωση.

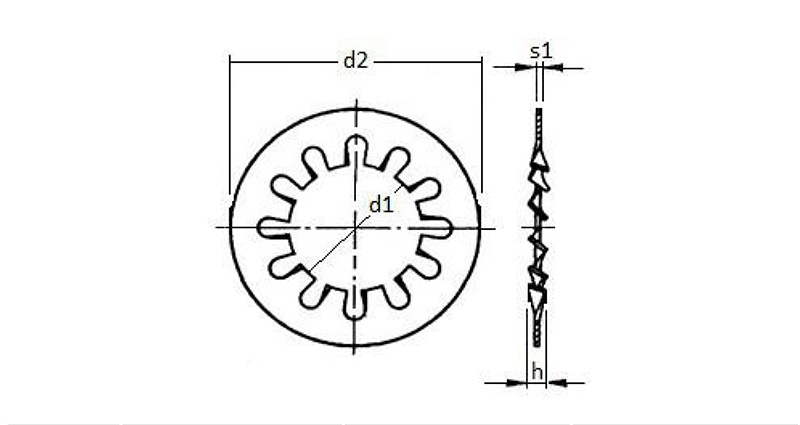

Standard Internal Tooth Lock Washers

Μ2	2.2	2.34	4.20	4.5	0.28	0.32
Μ2.5	2.7	2.84	5.20	5.5	0.37	0.43
Μ3	3.2	3.38	5.70	6.0	0.37	0.43
Μ3.5	3.7	3.88	6.64	7.0	0.47	0.53
Μ4	4.3	4.48	7.64	8.0	0.47	0.53
Μ5	5.3	5.48	9.64	10.0	0.57	0.63
Μ6	6.4	6.62	10.57	11.0	0.67	0.73
Μ7	7.4	7.62	12.07	12.5	0.77	0.83
Μ8	8.4	8.62	14.57	15.0	0.77	0.83
Μ10	10.5	10.77	17.57	18.0	0.87	0.93
Μ12	13.0	13.27	19.98	20.5	0.96	1.04
Μ14	15.0	15.27	23.48	24.0	0.96	1.04
Μ16	17.0	17.27	25.48	26.0	1.16	1.24
Μ18	19.0	19.33	29.48	30.0	1.36	1.44
Μ20	21.0	21.33	32.38	33.0	1.36	1.44
Μ24	25.0	25.33	37.38	38.0	1.45	1.55
Οι πληροφορίες και το σχέδιο που παρέχονται είναι μόνο αναφορά

(2) Ελαστική πίεση

Το ίδιο το πλυντήριο είναι ελαστικό. Μετά το σφίξιμο, το Standard Internal Tooth Lock Washers είναι πεπλατυσμένο, αλλά το υλικό του προσπαθεί πάντα να επιστρέψει στο αρχικό του σχήμα, έτσι δημιουργεί συνεχώς μια αντίστροφη ώθηση και μια δύναμη ανάκαμψης προς τα πάνω.

Αυτή η ελαστική δύναμη δρα στα νήματα, αυξάνοντας την τριβή μεταξύ των νημάτων. Με μεγαλύτερη τριβή, οι βίδες είναι φυσικά λιγότερο πιθανό να χαλαρώσουν.

(3) Το συνδυασμένο αποτέλεσμα των δύο

Η μηχανική σύσφιξη παρέχει άμεση αντίσταση κατά της στροφής

Η ελαστική προφόρτιση αυξάνει την τριβή του νήματος και ταυτόχρονα αντισταθμίζει μικρές δονήσεις ή ερπυσμό υλικού.

Και τα δύο συνεργάζονται, διασφαλίζοντας ότι οι τυπικές ροδέλες εσωτερικής κλειδαριάς δοντιών μπορούν να αποτρέψουν αποτελεσματικά τη χαλάρωση του μπουλονιού ακόμη και σε περιβάλλοντα με κραδασμούς, κρούσεις ή θερμική διαστολή και συστολή.
