Παξιμάδι άξονα

Πώς να επιλέξετε την κατάλληλη επεξεργασία επιφάνειας;

Η επιλογή της επεξεργασίας επιφάνειας για το παξιμάδι άξονα εξαρτάται κυρίως από το συγκεκριμένο περιβάλλον χρήσης, τον προϋπολογισμό και τις απαιτήσεις απόδοσης.

(1) Προτεραιότητα προϋπολογισμού, ξηρό εσωτερικό περιβάλλον: Η προτιμώμενη επιλογή είναι ο ηλεκτρογαλβανισμός.

(2) Δύσκολες εξωτερικές συνθήκες / Υψηλή αντοχή στη διάβρωση: Οι προτιμώμενες επιλογές είναι ο γαλβανισμός εν θερμώ ή η ηλεκτρική επινικελίωση.

(3)Στερεώσεις υψηλής αντοχής (Βαθμός 10.9 και άνω): Πρέπει να επιλεγεί η διεργασία που δεν έχει κίνδυνο ευθραυστότητας υδρογόνου, όπως Dacromet ή μηχανικό γαλβανισμό.

(4) Για αστάρωμα επίστρωσης ή για μείωση της τριβής: Επιλέξτε φωσφοροποίηση.

（5）Ειδικές απαιτήσεις εμφάνισης: Για εφέ φινιρίσματος καθρέφτη, μπορεί να επιλεγεί η επένδυση χρωμίου. για καθαρή μαύρη και πυκνή εμφάνιση, μπορεί να επιλεγεί ηλεκτροφορητικό μαύρο.

（6）Ειδικές λειτουργικές απαιτήσεις (αντοχή σε υψηλή θερμοκρασία / αντικολλητικό): Επιλέξτε επίστρωση Teflon.

(7) Πολύ αφοσιωμένοι στην προστασία του περιβάλλοντος: Δίνουμε προτεραιότητα στη χρήση νέων φιλικών προς το περιβάλλον διεργασιών, όπως η επίστρωση Dacromet χωρίς χρώμιο και η επιμετάλλωση με ψευδάργυρο εν θερμώ.

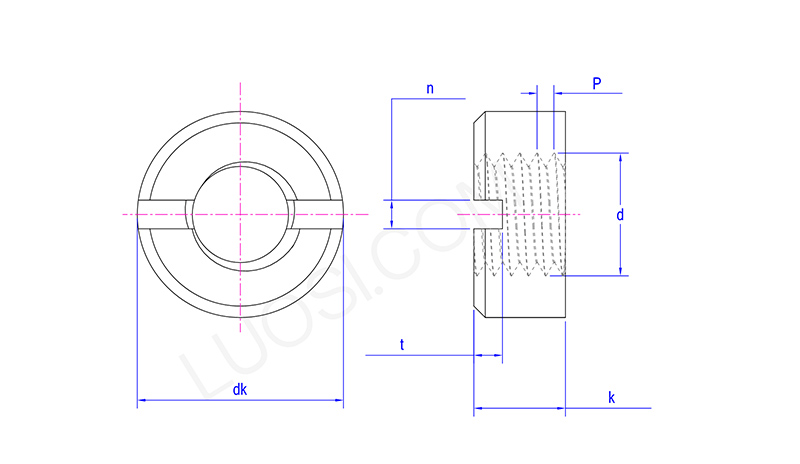

Χαρακτηριστικά δομικής σχεδίασης

Το παξιμάδι του άξονα έχει σχεδιαστεί με ακρίβεια όσον αφορά τη δομή. Τα σχεδιαστικά του χαρακτηριστικά έγκεινται κυρίως στις πτυχές του νήματος, του μηχανισμού ασφάλισης και του σχήματος.

(1) Σχέδιο νήματος

Χρησιμεύει ως βάση για το παξιμάδι του άξονα και είναι ζωτικής σημασίας για τη διασφάλιση της αντοχής και της ακρίβειας της σύνδεσης.

Λεπτό σπείρωμα: Όλα τα παξιμάδια άξονα είναι εξοπλισμένα με λεπτό σπείρωμα. Η γωνία έλικας του λεπτού σπειρώματος είναι μικρή, γεγονός που εξασφαλίζει εξαιρετική απόδοση αυτοασφάλισης. Είναι ιδιαίτερα κατάλληλο για εφαρμογές που υπόκεινται σε δυναμικά φορτία.

Ανοχή υψηλής ακρίβειας: Το εσωτερικό σπείρωμα του παξιμαδιού κατασκευάζεται συνήθως σύμφωνα με το πρότυπο ISO 965-2 6H ή 5H, ενώ το σπείρωμα του άξονα ζευγαρώματος συνιστάται για χρήση ανοχής 6g.

(2) Μηχανισμός κατά της χαλάρωσης και κλειδώματος

Αυτός είναι ο πυρήνας της λειτουργίας «κλειδώματος» του παξιμαδιού, αντιστέκεται αποτελεσματικά σε κραδασμούς και κρούσεις.

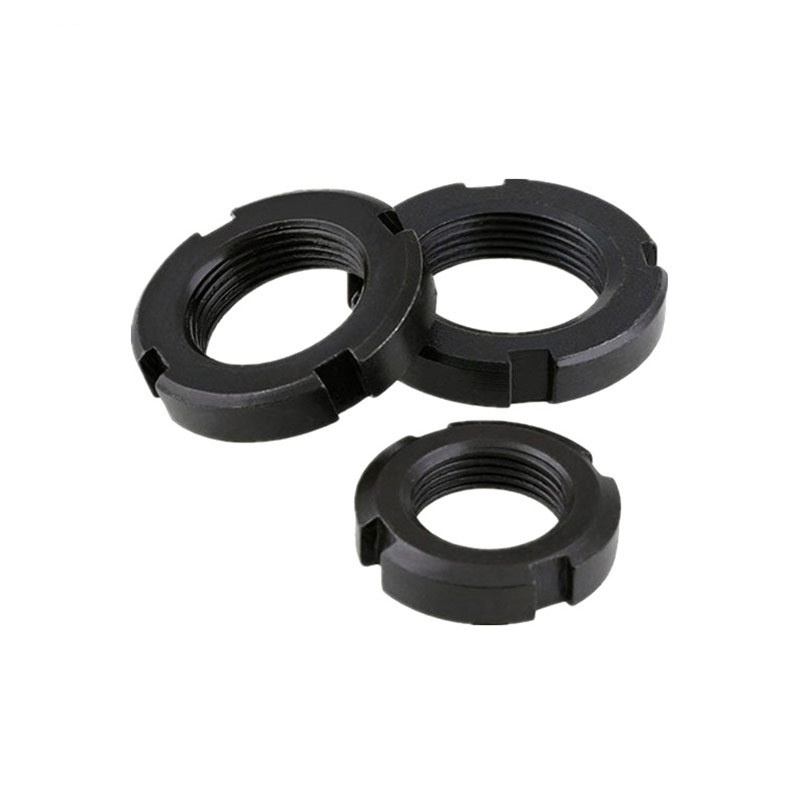

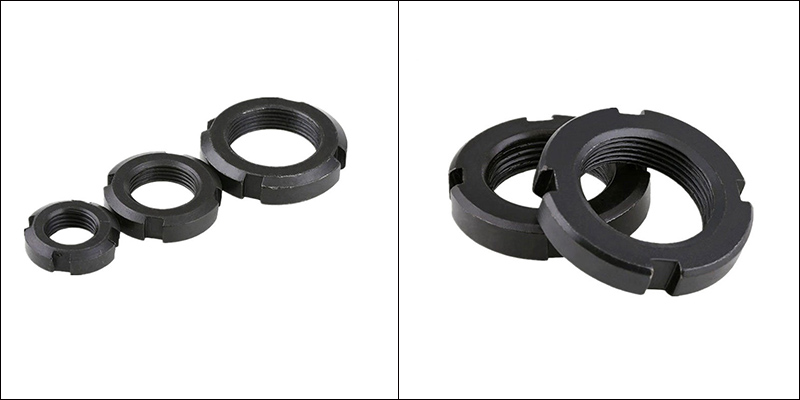

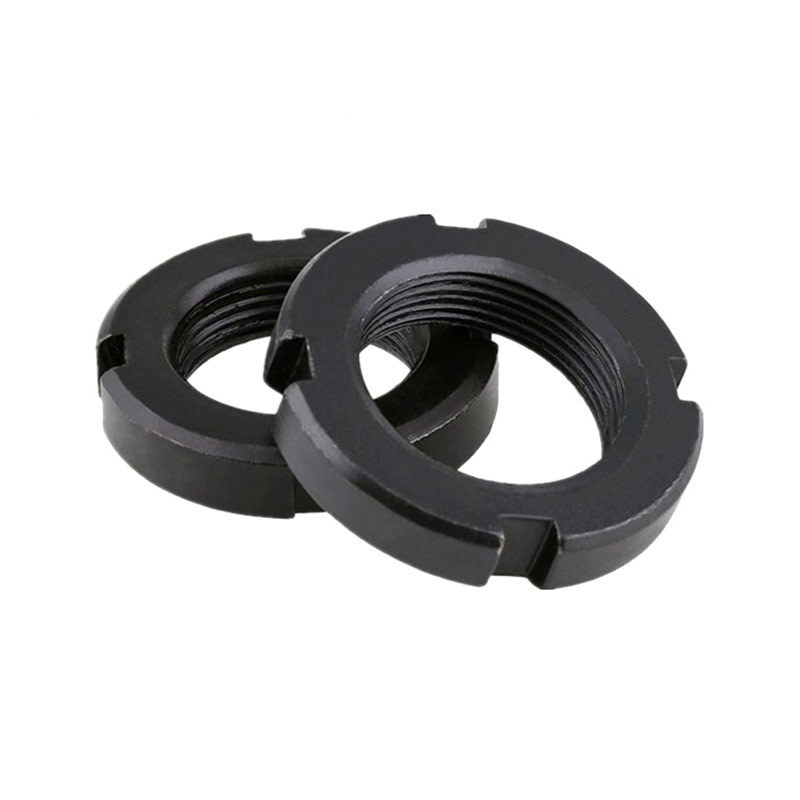

Τύπος με τρυπητή: Αυτό είναι το πιο κλασικό σχέδιο. Επιτυγχάνει αντιχαλάρωμα κατεργάζοντας 4 έως 8 ακτινικές σχισμές στον εξωτερικό κύκλο του παξιμαδιού.

Αξονικές βίδες ασφάλισης: Αυτός ο σχεδιασμός ενσωματώνει βίδες ασφάλισης στο σώμα του παξιμαδιού. Η κοινή διάταξη αποτελείται από 3, 4 ή 8 ομοιόμορφα κατανεμημένες βίδες, εξασφαλίζοντας ομοιόμορφη κατανομή της δύναμης ασφάλισης.

Σύσφιξη ελαστικής παραμόρφωσης: Πρόκειται για ένα σχέδιο υψηλής ακρίβειας. Το κύριο σώμα του παξιμαδιού περιέχει μια δομή "ελαστικής διαφράγματος" ή "μεμβράνης". Κατά το σφίξιμο της βίδας, η μεμβράνη υφίσταται ελεγχόμενη ελαστική παραμόρφωση, με αποτέλεσμα μια πλήρη περιφερειακή εμπλοκή τριβής 360°.

Κλείδωμα αξονικής και βάσης δοντιού: Η δύναμη ασφάλισης του τύπου αξονικής ασφάλισης είναι παράλληλη με τον άξονα του νήματος. ο τύπος ασφάλισης της βάσης του δοντιού έρχεται σε επαφή με τη βάση του σπειρώματος (σε γωνία περίπου 30°) μέσω του μηχανισμού ασφάλισης, ο οποίος μπορεί να αποτρέψει αποτελεσματικά την παραμόρφωση του σώματος του παξιμαδιού.

(3) Σχέδιο Σχήματος

Ο σχεδιασμός του εξωτερικού καθορίζει την ευκολία εγκατάστασης, τον λειτουργικό χώρο και την ευκολία συντήρησης.

Κυκλικό κύριο σώμα: Ο κυκλικός σχεδιασμός του κύριου σώματος αποφεύγει αποτελεσματικά την περιστροφική παρεμβολή.

Εξειδικευμένη διεπαφή εργαλείου: Υποδοχή: Χρησιμοποιείται κυρίως σε συνδυασμό με το κλειδί σε σχήμα αγκίστρου.

Τελική όψη: Υπάρχουν οπές σχεδιασμένες στην ακραία επιφάνεια, οι οποίες μπορούν να σφίξουν χρησιμοποιώντας ένα κλειδί ή μια κυλινδρική ράβδο.

Σχεδιασμός λοξοτομής: Σύμφωνα με πρότυπα (όπως το DIN 981), τα παξιμάδια του άξονα έχουν συνήθως λοξότμηση 30°, η οποία βοηθά στην καθοδήγηση της ροδέλας ασφάλισης και διευκολύνει τη σωστή εφαρμογή της κατά την εγκατάσταση.
