Παξιμάδι ασφάλισης ρουλεμάν

Το παξιμάδι ασφάλισης ρουλεμάν China Xiaoguo® διαθέτει μια επακριβώς σχεδιασμένη σχισμή που δημιουργεί ένα πολύ λεπτό αξονικό διάκενο όταν τα εξαρτήματα του ρουλεμάν τοποθετούνται μεταξύ τους, επιτυγχάνοντας τη βέλτιστη κατάσταση ζευγαρώματος. Η διαδικασία κατασκευής των παξιμαδιών κλειδαριάς Bearing που παράγονται από το εργοστάσιο στην Κίνα είναι εξαιρετικά ακριβής.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Πώς να επιλέξετε το κατάλληλο μέγεθος;

Για να διασφαλίσετε ότι το παξιμάδι ασφάλισης ρουλεμάν μπορεί να χρησιμοποιηθεί σωστά, συνιστώνται τα ακόλουθα σημεία για την επιλογή:

(1) Προσδιορίστε την προδιαγραφή νήματος: Αυτή είναι η κύρια προϋπόθεση. Για μετρικά συστήματα, ανατρέξτε στην τιμή M. για αυτοκρατορικά συστήματα, ανατρέξτε σε ίντσες. [Σημείωση: Αυτό το προϊόν χρησιμοποιεί αποκλειστικά βίδες με λεπτό σπείρωμα. Κατά την επιλογή, φροντίστε να ελέγχετε το βήμα (όπως M16×1,5) για να αποφύγετε την επιλογή της προδιαγραφής με χοντρό σπείρωμα.]

(2) Ελέγξτε τις διαστάσεις των κλειδιών: Επαληθεύστε την εξωτερική διάμετρο (dk) και το πάχος (m) για να βεβαιωθείτε ότι το παξιμάδι έχει επαρκή χώρο εγκατάστασης μέσα στον εξοπλισμό.

(3) Καθορίστε πρότυπα: Καθορίστε με σαφήνεια τα πρότυπα του προϊόντος, όπως "Εθνικό Πρότυπο GB/T 812" ή "Γερμανικό Πρότυπο DIN 981", για να διασφαλίσετε ότι όλες οι διαστάσεις έχουν τις απαιτούμενες ανοχές και ακρίβειες.

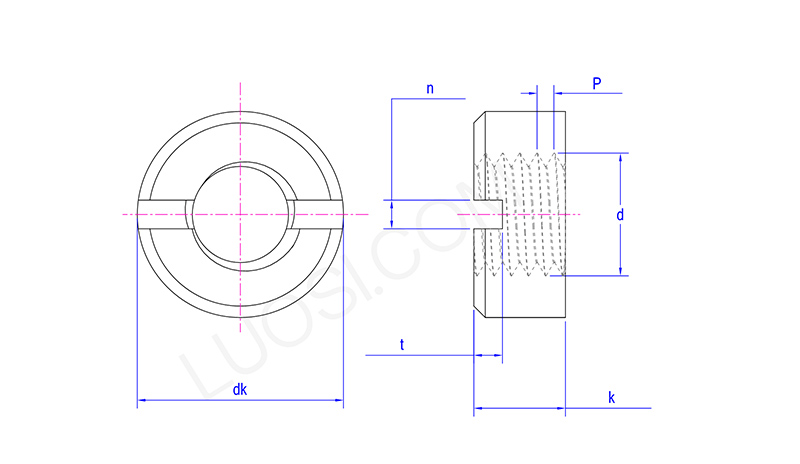

Bearing Lock Nut

Δευτ	Μ3.5	Μ4	Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16	Μ18	Μ20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk μέγ	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n μέγ	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t μέγ	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Αναλυτική επεξήγηση των βασικών παραμέτρων

Όταν επιλέγετε το μέγεθος του παξιμαδιού ασφάλισης ρουλεμάν, δώστε ιδιαίτερη προσοχή στις ακόλουθες βασικές παραμέτρους:

（1）Προδιαγραφές νήματος (D×P): Αυτό υποδεικνύει την ονομαστική διάμετρο (D) και το βήμα (P) του νήματος.

Για παράδειγμα, στο M16×1,5, το M16 αντιπροσωπεύει την ονομαστική διάμετρο των 16 mm και το 1,5 αντιπροσωπεύει το βήμα 1,5 mm.

（2）Εξωτερική διάμετρος (dk): Η μέγιστη εξωτερική διάσταση του παξιμαδιού, η οποία καθορίζει τον ελάχιστο χώρο που απαιτείται για την εγκατάσταση.

(3) Πάχος (m): Το αξονικό ύψος του παξιμαδιού, το οποίο επηρεάζει τον βραχίονα της δύναμης ασφάλισης και τη δύναμη.

（4）Αριθμός σχισμών (n) / Πλάτος σχισμής (b) / Βάθος σχισμής (t): Γεωμετρικές παράμετροι για σχισμές, οι οποίες πρέπει να ταιριάζουν με τις διαστάσεις των αντίστοιχων επαγγελματικών εργαλείων (γάντζο κλειδί και ανοιγόμενες περόνες/ροδέλες συγκράτησης).

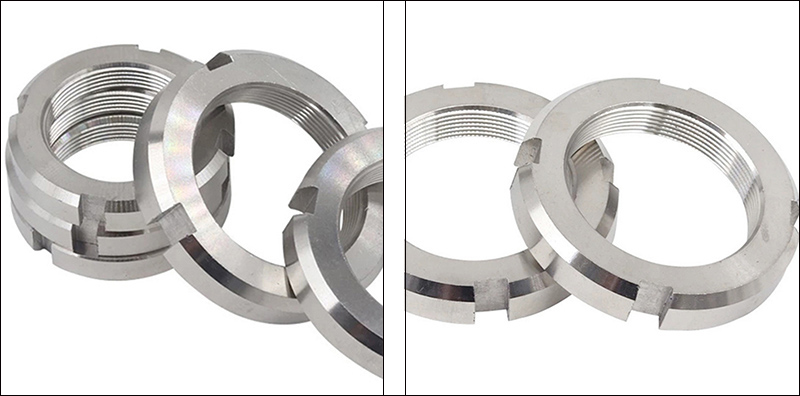

Bearing Lock Nut

Γρήγορη αναφορά κοινών προδιαγραφών

Ακολουθούν ορισμένα δεδομένα τυπικών προδιαγραφών που χρησιμοποιούνται συνήθως:

Πάρτε για παράδειγμα το παξιμάδι κλειδώματος ρουλεμάν GB/T 812-1988 (Μετρικό):

Προδιαγραφές νήματος: D×P	Εξωτερική διάμετρος: dk (mm)	Πάχος: m (mm)	Αριθμός θυρίδων: n	Βάθος υποδοχής: t (mm)
Μ10*1	22	8	4	2.6
Μ12*1,25	25	8	4	2.6
Μ14*1,5	28	8	4	2.6
Μ16*1,5	30	8	4	3.1
Μ18*1,5	32	8	4	3.1
Μ20*1,5	35	8	4	3.1

Επιλογή και χρήση

(1) Συνοχή σπειρώματος: Όλα τα παξιμάδια ασφάλισης ρουλεμάν είναι εξοπλισμένα με βίδες με λεπτό σπείρωμα. Επαληθεύστε το βήμα για να αποφύγετε τη σύγχυση με τις βίδες με χοντρό σπείρωμα.

（2）Συμπληρωματικά εργαλεία: Η διαδικασία αποσυναρμολόγησης και συναρμολόγησης απαιτεί τη χρήση ειδικού κλειδιού σε σχήμα αγκίστρου.

（3）Αξεσουάρ κατά της χαλάρωσης: Για να επιτευχθεί το αποτέλεσμα ασφάλισης, πρέπει να χρησιμοποιούνται σε συνδυασμό με ροδέλες στοπ (όπως GB/T 858) ή ανοιχτούς πείρους.

(4) Τεχνικά σχέδια: Κατά το σχεδιασμό, παρακαλούμε να ανατρέχετε πάντα στην πιο πρόσφατη έκδοση των αντίστοιχων τυπικών τεχνικών σχεδίων ή στις προδιαγραφές του προϊόντος.
