DIN 1804 Παξιμάδι

Ο προμηθευτής και κατασκευαστής της Κίνας Xiaoguo® ειδικεύεται στα παξιμάδια DIN 1804 που μπορούν να επαναχρησιμοποιηθούν. Το προϊόν προσφέρει υψηλή οικονομική αποδοτικότητα και μπορεί να μειώσει αποτελεσματικά το κόστος συντήρησης μακροπρόθεσμα. Εάν αγοράσετε τα παξιμάδια χύμα DIN 1804, θα έχετε πιο ευνοϊκή τιμή.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εργαλεία εγκατάστασης

Αν και το παξιμάδι DIN 1804 έχει απλή δομή, η σωστή εγκατάσταση είναι το κλειδί για τη διασφάλιση της απόδοσης ασφάλισής του.

(1) Εργαλείο πυρήνα: κλειδί τύπου γάντζου (πρέπει να χρησιμοποιηθεί), το κοινό πρότυπο είναι DIN 1810.

Υπάρχουν διάφορες μορφές:

1）Σταθερός τύπος με ανασηκωμένη μύτη: Συμβατό με το πρότυπο DIN 1810, είναι η πιο ευρέως χρησιμοποιούμενη τυπική επιλογή.

2) Μεντεσέδες/Ρυθμιζόμενος τύπος: Ένα εργαλείο καλύπτει πολλαπλές προδιαγραφές, κατάλληλο για καταστάσεις με μεταβλητές συνθήκες εργασίας.

3）Τύπος κιτ: Όπως ένα σετ 8 τεμαχίων, που περιέχει διάφορες προδιαγραφές, διευκολύνοντας την κεντρική διαχείριση και χρήση.

（2）Βοηθητικά εργαλεία: Ροπόκλειδο: Για να εξασφαλιστεί ο ακριβής έλεγχος της δύναμης ασφάλισης, πολλά κλειδιά τύπου αγκίστρου έχουν σχεδιαστεί με τετράγωνες διεπαφές γλώσσας που μπορούν να συνδεθούν με δυναμόκλειδα. （3）Αξεσουάρ κατά της χαλάρωσης: Για να επιτευχθεί το αντιχαλαρωμένο αποτέλεσμα, το παξιμάδι πρέπει να συνδυαστεί με την αντίστοιχη συσκευή κατά της χαλάρωσης, όπως ροδέλα ασφάλισης ή κόλλα ασφάλισης νήματος.

DIN 1804 Nut

Βήματα εγκατάστασης

(1) Προετοιμασία πριν από την εγκατάσταση

Επιβεβαίωση προδιαγραφών: Βεβαιωθείτε ότι οι προδιαγραφές σπειρώματος του παξιμαδιού DIN 1804 είναι σύμφωνες με αυτές του άξονα.

Επιθεώρηση καθαρισμού: Καθαρίστε σχολαστικά τον άξονα, τα σπειρώματα των παξιμαδιών και τις επιφάνειες ζευγαρώματος των κλειδιών και ελέγξτε για τυχόν γρέζια ή ζημιές.

Επιβεβαιώστε τη φέρουσα επιφάνεια: Κατά την εγκατάσταση, η πλευρά του παξιμαδιού με την λεπτώς επεξεργασμένη επιφάνεια πρέπει να είναι στραμμένη προς το έδρανο ή την ακραία επιφάνεια του τεμαχίου εργασίας.

(2) Αρχικό σφίξιμο

Χειροκίνητη εισαγωγή: Ευθυγραμμίστε το παξιμάδι με το άκρο του άξονα εκ των προτέρων και, στη συνέχεια, τοποθετήστε το με το χέρι για 2 έως 3 στροφές.

(3) Συσκευή κατά της χαλάρωσης

Τοποθετήστε τη ροδέλα ασφάλισης σύμφωνα με το σχέδιο κατά της χαλάρωσης (η εσωτερική γλωττίδα πρέπει να ευθυγραμμίζεται με την υποδοχή κλειδιού στον άξονα) ή εφαρμόστε την κόλλα ασφάλισης του νήματος.

(4) Τελικό σφίξιμο

Εισαγάγετε προσεκτικά την προεξέχουσα μύτη του κλειδιού με γάντζο στην αυλάκωση του παξιμαδιού (σημειώστε ότι ξεκινώντας από την προδιαγραφή M45x1.5, το παξιμάδι έχει 6 αυλακώσεις και πρέπει να ασκήσετε δύναμη πιο ομοιόμορφα)

(5) Κλείδωμα και επιβεβαίωση

Χρήση μηχανικού αντιχαλαρώματος (δακτύλιος ασφάλισης): Αφού σφίξετε το παξιμάδι, λυγίστε την εξωτερική γλώσσα του δακτυλίου και τοποθετήστε την σε οποιαδήποτε σχισμή του παξιμαδιού για να επιτύχετε μηχανικό κλείδωμα.

Χρησιμοποιήστε χημικό αντιχαλαρωτικό (κόλλα ασφάλισης κλωστών): Εφαρμόστε το μετά τον καθαρισμό των νημάτων και πριν το σφίξετε και περιμένετε να σκληρύνει.

Τελική επιθεώρηση: Χρησιμοποιήστε ένα δυναμόκλειδο για να ελέγξετε ξανά τη ροπή στρέψης.

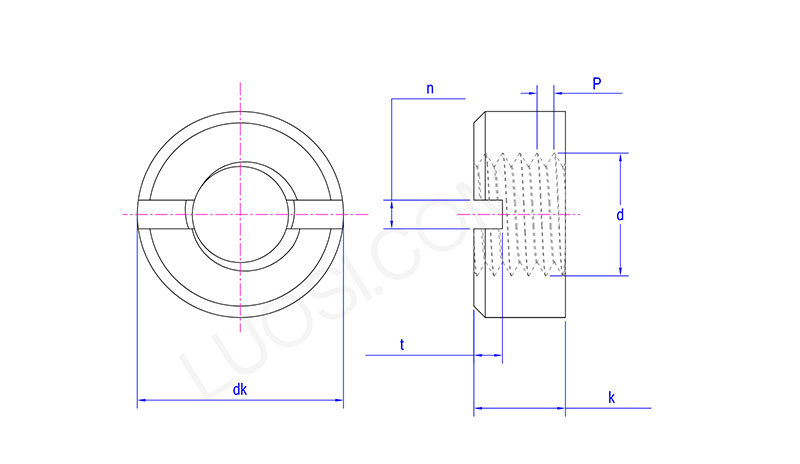

DIN 1804 Nut

Δευτ	Μ3.5	Μ4	Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16	Μ18	Μ20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
dk μέγ	7	8	9	11	14	18	21	24	26	29	32
dk min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
k max	3	3.5	4.2	5	6.5	8	10	11	12	13	14
k min	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n min	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n μέγ	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t μέγ	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Οδηγίες εγκατάστασης

(1) Μην συγχέετε τις φέρουσες επιφάνειες: Βεβαιωθείτε ότι η λεπτώς επεξεργασμένη επιφάνεια d3 βρίσκεται σε στενή επαφή, με την τραχιά επιφάνεια στραμμένη προς την κατεύθυνση λειτουργίας του εργαλείου.

(2) Η τιμή της ροπής είναι ζωτικής σημασίας: μια υπερβολικά υψηλή ροπή μπορεί να καταστρέψει τα σπειρώματα ή να προκαλέσει παραμόρφωση του άξονα. μια ανεπαρκώς υψηλή ροπή οδηγεί σε ανεπαρκή δύναμη προ-σφίξεως, καθιστώντας το παξιμάδι DIN 1804 επιρρεπές σε χαλάρωση.

(3) Σωστή χρήση εργαλείων: Βεβαιωθείτε ότι το μέγεθος του κλειδιού υποδοχής ταιριάζει ακριβώς με την εξωτερική διάμετρο του παξιμαδιού για να αποφύγετε την καταστροφή της υποδοχής.

(4) Πρέπει να λαμβάνεται υπόψη η δύναμη προφόρτισης: Όταν χρησιμοποιείται για την προφόρτιση ρουλεμάν, είναι απαραίτητο να ρυθμίσετε με ακρίβεια τη δύναμη προφόρτισης χρησιμοποιώντας επαγγελματικές μεθόδους.

(5) Τακτική επιθεώρηση: Κατά την αρχική λειτουργία του εξοπλισμού ή μετά από μεγάλες επισκευές, είναι απαραίτητο να διενεργούνται τακτικοί έλεγχοι στην κατάσταση ασφάλισης των παξιμαδιών για την αποφυγή χαλάρωσης.
