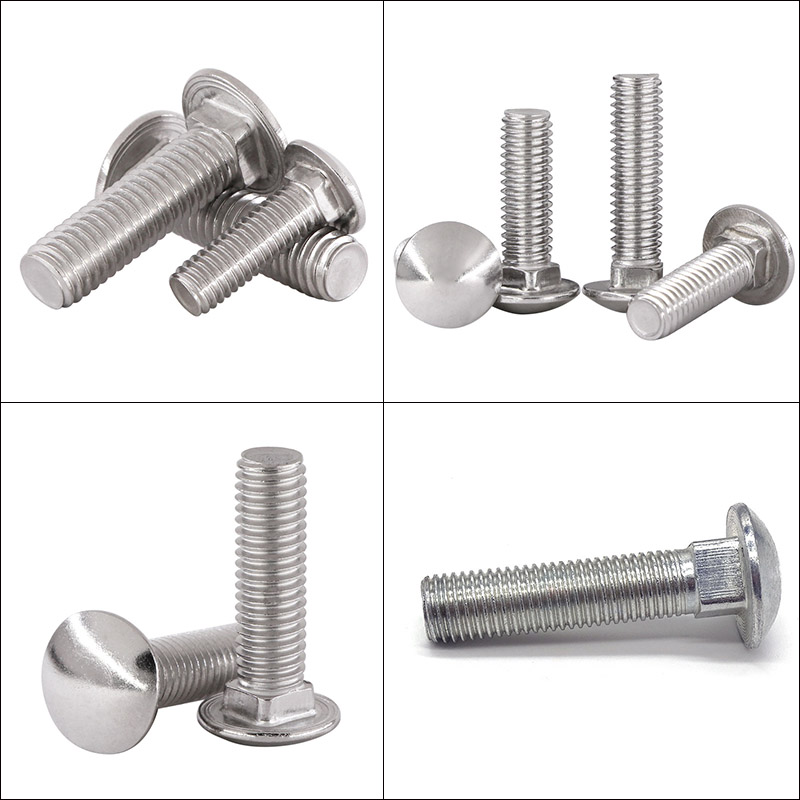

Round Head Coach Bolt

Επιλέγεται ο κράμα χάλυβα που έχει υποστεί θερμική επεξεργασία. Το χονδρικό μπουλόνι Coach στρογγυλής κεφαλής Xiaoguo® έχει βαθμό απόδοσης 10,9 και τελική αντοχή εφελκυσμού που υπερβαίνει τα 1000 MPa. Είναι κατάλληλο για βαρέα μηχανήματα, γέφυρες και κατασκευές υψηλού φορτίου.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το μπουλόνι με στρογγυλή κεφαλή (ένας τύπος μπουλονιού) και το μπουλόνι μεταφοράς ανήκουν στην ίδια κατηγορία προϊόντων. Η κύρια διαφορά έγκειται στις ονομασίες της περιοχής: στη Βόρεια Αμερική, συνήθως ονομάζεται βίδα μεταφοράς, ενώ σε χώρες της Κοινοπολιτείας (όπως το Ηνωμένο Βασίλειο, την Αυστραλία και τη Νέα Ζηλανδία), χρησιμοποιείται πιο συχνά ο όρος μπουλόνι στρογγυλής κεφαλής Coach. Είναι ένας συνδετήρας με ημισφαιρική κεφαλή (στρογγυλή κεφαλή) και τετράγωνη αντιχαλαρωτική δομή στο κάτω μέρος του λαιμού, ειδικά σχεδιασμένος για τοποθέτηση σε μονή πλευρά.

Δομικά Χαρακτηριστικά

Ο δομικός σχεδιασμός του μπουλονιού Coach με στρογγυλή κεφαλή επικεντρώνεται στον βασικό στόχο της "μονόπλευρης εγκατάστασης και αυτόματης αντιστροφής" και αποτελείται κυρίως από τα ακόλουθα τέσσερα λειτουργικά μέρη:

(1) Κεφάλι

Σχήμα: Ημισφαιρική (στρογγυλή κεφαλή) ή επίπεδη στρογγυλή κεφαλή. Η επιφάνεια είναι λεία, χωρίς διεπαφές εργαλείων όπως εξαγωνικές, τετράγωνες ή εγκάρσιες υποδοχές.

Λειτουργία και σκοπός:

Παρέχετε μεγάλη επιφάνεια φέρουσας επιφάνειας

Αισθητική και Ασφάλεια

Ομαλή και στρογγυλεμένη σχεδίαση

(2) Λαιμός (λαιμός) - Η πιο κρίσιμη αντιολισθητική δομή

Σχήμα: Βρίσκεται ακριβώς κάτω από το κεφάλι, είναι τετράγωνο (Τετράγωνο) ή ραβδωτό τετράγωνο (Ribed Square).

Λειτουργία και σκοπός:

Μηχανική λειτουργία αντιστροφής

Δεν χρειάζονται βοηθητικά εργαλεία

Ακριβής τοποθέτηση

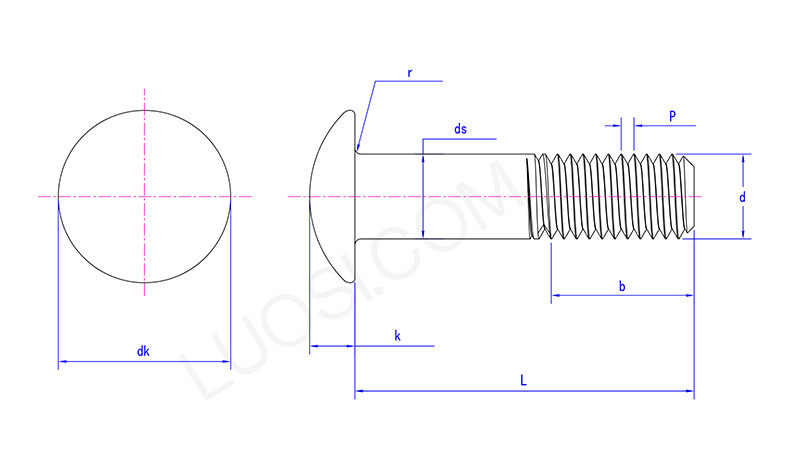

Round Head Coach Bolt

Δευτ	Μ5	Μ6	Μ8	Μ10	Μ12	Μ16	Μ20	Μ24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk μέγ	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds μέγ	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r μέγ	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) Τμήμα άξονα (Στόχος/Μέρος χωρίς σπείρωμα)

Σχήμα: Βρίσκεται μεταξύ του λαιμού και των κλωστών, είναι ένας λείος κυλινδρικός άξονας με επίπεδη επιφάνεια και χωρίς νήματα.

Μήκος: Υπολογίζεται αφαιρώντας το μήκος του σπειρώματος b από το συνολικό μήκος L του μπουλονιού. Διαφορετικές προδιαγραφές έχουν τυπικές αναλογίες.

Λειτουργία και σκοπός:

Αντοχή σε διατμητικό φορτίο

Ακριβής τοποθέτηση

Αποφυγή άσκησης δύναμης στα νήματα

(4) Μερίδα με σπείρωμα

Σχήμα: Βρίσκεται στο άκρο του μπουλονιού Coach με στρογγυλή κεφαλή, είναι ένα τυπικό μετρικό χοντρό σπείρωμα (ISO) ή ένα αμερικανικό τυπικό σπείρωμα UNC.

Μήκος (β):

Το πρότυπο ορίζει: Όταν L ≤ 125mm, b ≈ 2d + 6mm (d είναι η ονομαστική διάμετρος). όταν L > 125mm, b ≈ 2d + 12mm.

Το μήκος νήματος του πραγματικού προϊόντος μπορεί να επεκταθεί σύμφωνα με τις απαιτήσεις του πελάτη (προσαρμοσμένο πλήρες νήμα).

Λειτουργία και σκοπός:

Δημιουργήστε δύναμη σύσφιξης συνεργαζόμενοι με το παξιμάδι

Ρυθμίστε τη δύναμη προφόρτισης

Δομική Σύγκριση

Το πλεονέκτημα του μπουλονιού Coach με στρογγυλή κεφαλή έγκειται στη μοναδική του δομή. Έτσι, σε σύγκριση με άλλους τύπους μπουλονιών, ποιες είναι οι διαφορές; Ρίξτε μια ματιά στον παρακάτω πίνακα και θα ανακαλύψετε!

Σύγκριση στοιχείων	Στρογγυλή κεφαλή μπουλόνι Coach	εξαγωνικό μπουλόνι κεφαλής	εσωτερικό εξαγωνικό μπουλόνι
Σχήμα κεφαλιού	Ημισφαιρική στρογγυλή κεφαλή	εξαγώνιος	κυλινδρική κεφαλή με εσωτερική εξαγωνική οπή
Μέθοδος κατά της χαλάρωσης	Μηχανικό αντιχαλάρωμα με τετράγωνο λαιμό	απαιτεί στερέωση της κεφαλής με κλειδί	απαιτεί τη χρήση ενός εσωτερικού εξαγωνικού κλειδιού για τη στερέωση της κεφαλής
Αριθμός εγκαταστατών	1	2	1
Μπορεί να προτρυπηθεί;	Ναί	Οχι,	Οχι,
Τυπικές εφαρμογές	Ξύλο, έπιπλα εξωτερικού χώρου, περιφράξεις	Χαλύβδινη κατασκευή, μηχανική συναρμολόγηση	Μηχανήματα ακριβείας, καλούπια
