Μπουλόνια ματιών DIN 580

Τα μπουλόνια ματιών China Xiaoguo® DIN 580 συμμορφώνονται αυστηρά με τα γερμανικά πρότυπα και τα διεθνή πρότυπα και συνοδεύονται από σχετικά πιστοποιητικά πιστοποίησης CE. Υποστηρίζει μαζικές αγορές, προμήθεια μιας στάσης, βοήθεια εκτελωνισμού και άμεση αποστολή εντύπων αιτήματος.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Βασικό πλεονέκτημα

Το DIN 580 Eye Bolts είναι το διεθνώς αναγνωρισμένο βασικό πρότυπο για την ανύψωση μπουλονιών δακτυλίου. Έχει τα ακόλουθα βασικά πλεονεκτήματα:

(1) Συνολική σφυρηλάτηση: Η εσωτερική δομή είναι πυκνή χωρίς πόρους και η αντοχή σε κόπωση αυξάνεται περισσότερο από 200%.

（2）Υψηλός συντελεστής ασφάλειας: Το φορτίο δοκιμής είναι 2,5 φορές το φορτίο εργασίας, το ελάχιστο φορτίο θραύσης είναι 4 φορές το ονομαστικό φορτίο και περνάει 20.000 δοκιμές κόπωσης κάτω από 1,5 φορές το φορτίο εργασίας.

Πιστοποίηση διεθνών προτύπων: Αυστηρά συμβατό με την τελευταία έκδοση του προτύπου DIN 580, (3) παγκόσμιας ισχύος, με αξιόπιστη ποιότητα.

Ευρεία γκάμα προδιαγραφών: Τα μεγέθη των μπουλονιών ματιών DIN 580 κυμαίνονται από M6 έως M100 και η χωρητικότητα φορτίου κυμαίνεται από 80 kg έως πάνω από 36 τόνους, καλύπτοντας τις διαφορετικές ανάγκες από μικρό εξοπλισμό έως έργα μεγάλης κλίμακας.

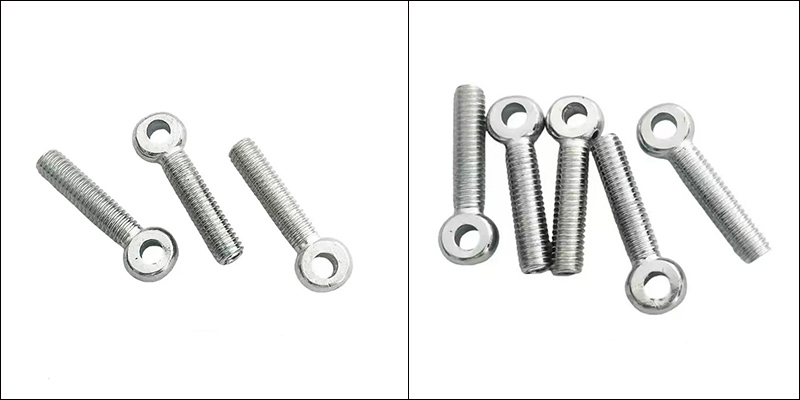

DIN 580 Eye Bolts

Δομικά στοιχεία

Η δομή του DIN 580 Eye Bolts είναι μια ενσωματωμένη σφυρηλατημένη συσκευή ειδικά σχεδιασμένη για να αντέχει στην αξονική ανύψωση. Αποτελείται από μια ράβδο με σπείρωμα και μια κυκλική κεφαλή ως σημείο σύνδεσης.

(1) Άξονας: Αυτό είναι το μέρος που συνδέεται με τον εξοπλισμό ή το τεμάχιο εργασίας. Συνήθως σχεδιάζεται με πλήρη νήματα και η ανοχή νήματος είναι 6g. Κατά την εγκατάσταση, πρέπει να βιδωθεί πλήρως και να προσκολληθεί στενά στην επιφάνεια επαφής για να διασφαλιστεί ότι το φορτίο μπορεί να μεταδοθεί αποτελεσματικά.

(2) Κεφαλή δακτυλίου (Δαχτυλίδι / Μάτι): Χρησιμοποιείται για τη σύνδεση αγκίστρων, δεσμών ή σχοινιών. Η σχεδίαση της κεφαλής έχει σκοπό να κατανέμει ομοιόμορφα την πίεση μέσω του γεωμετρικού της σχήματος.

Σχεδιαστικά χαρακτηριστικά

(1) Ενσωματωμένη σφυρηλάτηση: Τα μπουλόνια ματιών DIN 580 κατασκευάζονται μέσω Drop Forging. Η εσωτερική μεταλλική δομή είναι πυκνή και χωρίς ελαττώματα, παρέχοντας εξαιρετική αντοχή και αντοχή στην κόπωση.

（2）Σαφείς πληροφορίες για το φορτίο εργασίας: Η επιφάνεια του προϊόντος πρέπει να αναφέρει σαφώς το όριο φορτίου εργασίας (WLL), τη σήμανση CE και το όνομα του κατασκευαστή κ.λπ.

(3) Αυστηρό εύρος θερμοκρασίας λειτουργίας: Το πρότυπο προσδιορίζει ότι μπορεί να χρησιμοποιηθεί με ασφάλεια εντός του εύρους θερμοκρασιών από -20°C έως +200°C και ότι η χωρητικότητα φορτίου δεν επηρεάζεται.

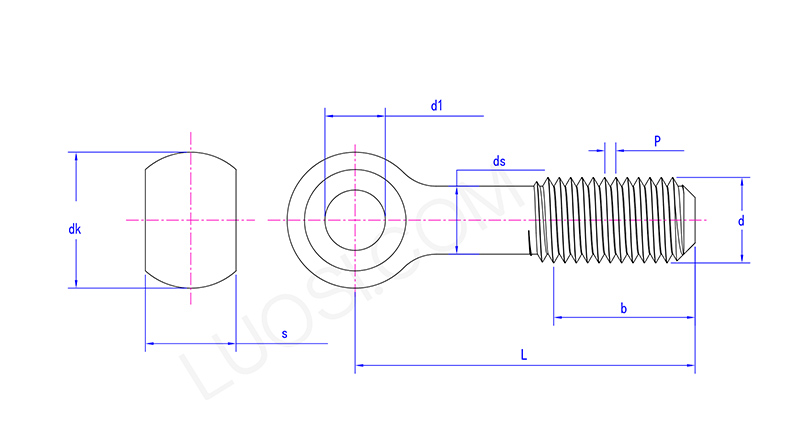

DIN 580 Eye Bolts

Δευτ	Μ8	Μ10	Μ12	Μ16	Μ20	Μ24	Μ27	Μ30	Μ33	Μ36	Μ39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 μέγ	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
d1 min	8	10	12	16	18	22	25	28	30	32	35
dk μέγ	18	20	25	32	40	45	50	55	60	65	70
dk min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
s μέγ	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
ds μέγ	8	10	12	16	20	24	27	30	33	36	39
