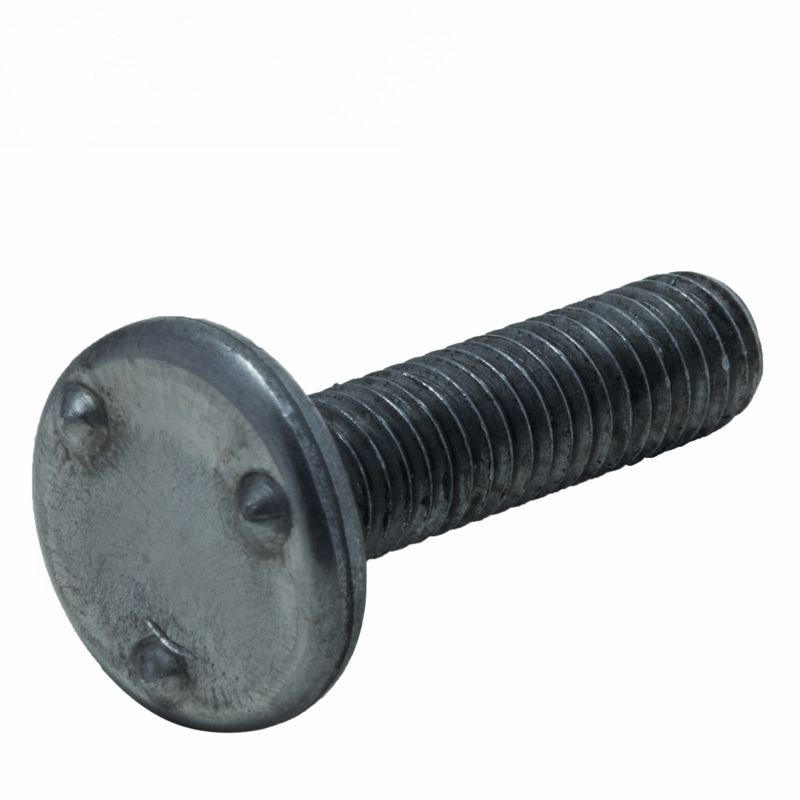

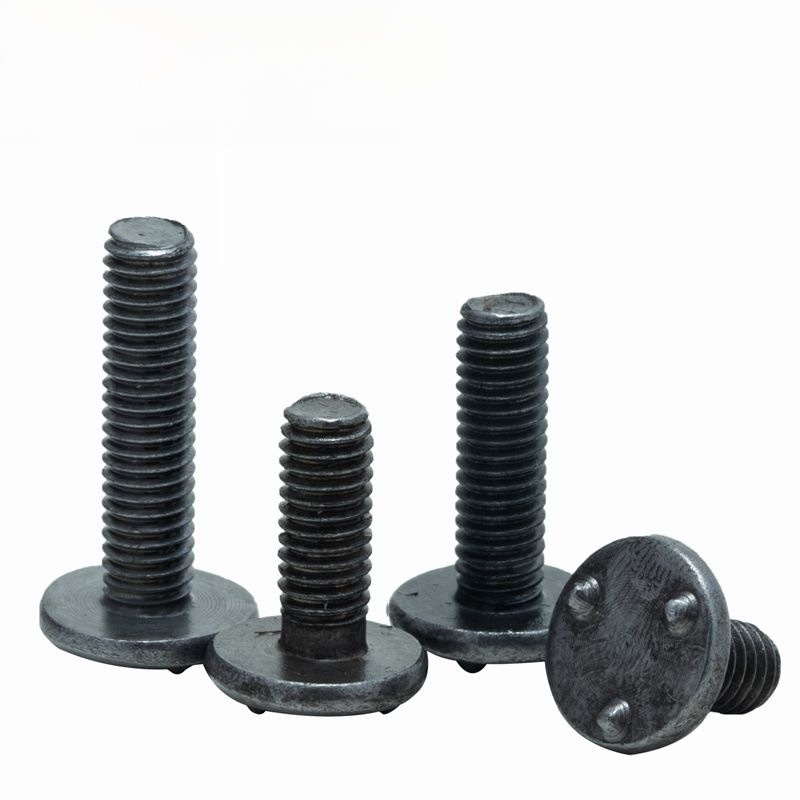

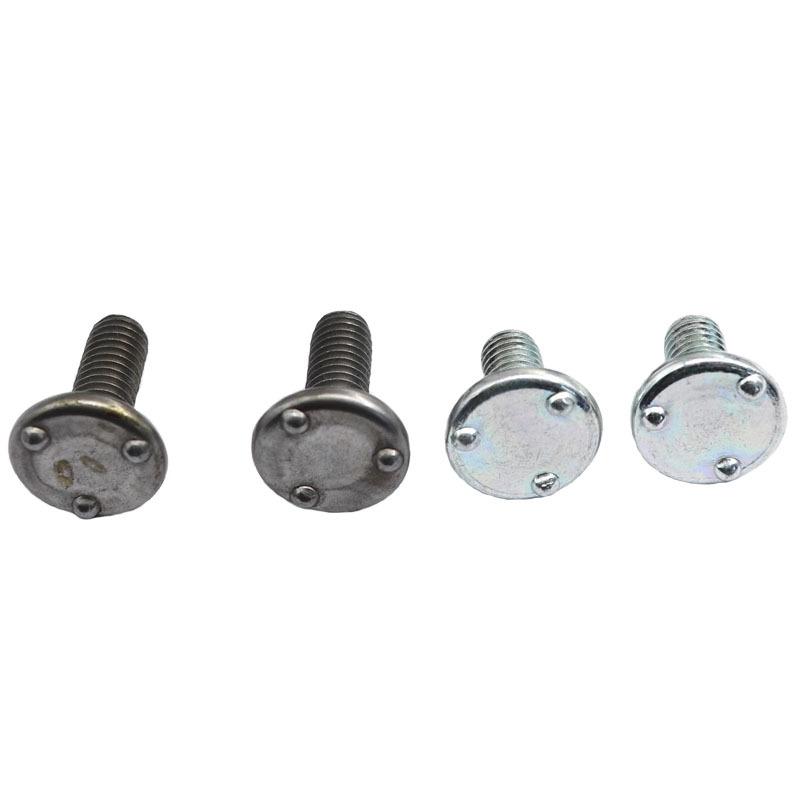

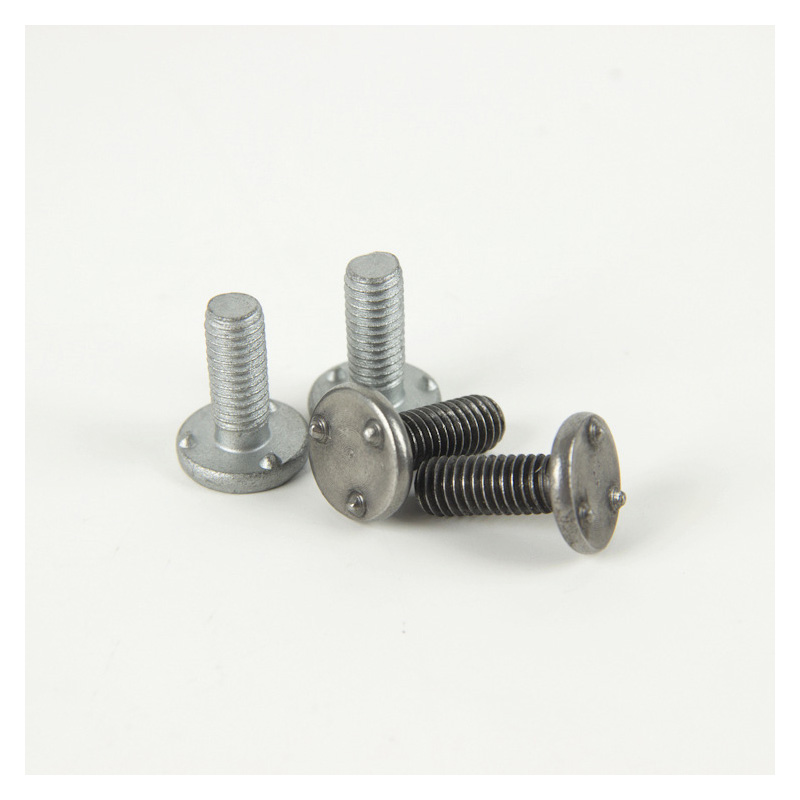

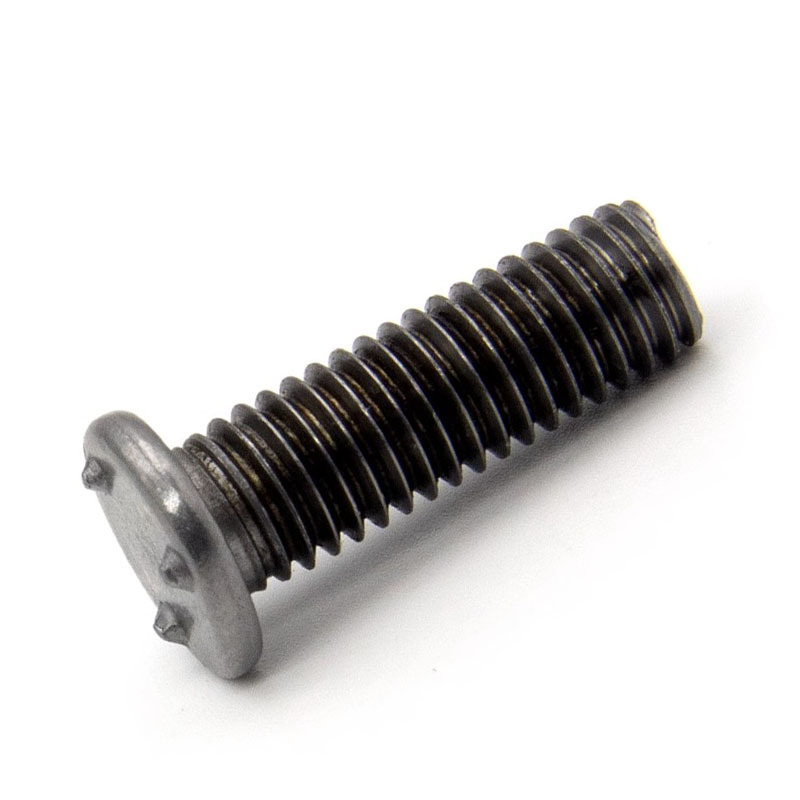

Μπουλόνι συγκόλλησης με προβολές προσώπου με μηχανική ακρίβεια

Ο μηχανικός ακριβής κοχλίας συγκόλλησης με προβολή προσώπου χρησιμοποιείται ευρέως στην κατασκευή αυτοκινήτων για αποτελεσματική, αξιόπιστη συναρμολόγηση. Για τα εξαγόμενα προϊόντα της Xiaoguo®, η τήρηση διεθνών προτύπων όπως ISO και DIN αποτελεί προτεραιότητα, συμπεριλαμβανομένου αυτού του μπουλονιού. Εάν ενδιαφέρεστε, επικοινωνήστε μαζί μας.

Μοντέλο:QC/T 599.1-1999

Αποστολή Ερώτησης

περιγραφή προϊόντος

Οι κοχλίες συγκόλλησης με προβολές προσώπου που έχουν σχεδιαστεί με ακρίβεια ακολουθούν τυπικά μεγέθη και προδιαγραφές σπειρώματος—όπως τα μετρικά σπειρώματα ISO (M4, M5, M6, M8, M10) ή τα ενοποιημένα σπειρώματα (UNC/UNF). Σημαντικές μετρήσεις περιλαμβάνουν το μέγεθος και το μήκος του σπειρώματος, τη διάμετρο του στελέχους, τη διάμετρο και το πάχος της κεφαλής και το πιο σημαντικό, το σχήμα των προεξοχών (πόσο ψηλές είναι, διάμετρος, πόσες υπάρχουν) στο μέρος όπου συγκολλάται το μπουλόνι.

Οφέλη προϊόντος

Ο τρόπος με τον οποίο σχεδιάζονται οι προεξοχές σε ένα μπουλόνι συγκόλλησης με προεξοχή ακριβείας - όπως ένας δακτύλιος γύρω του ή πολλά μικρά εξογκώματα - είναι πραγματικά σημαντικός για την επίτευξη σταθερών συγκολλήσεων. Υπάρχουν τυπικά σχέδια που λειτουργούν για τις περισσότερες κοινές χρήσεις, αλλά μπορείτε επίσης να κάνετε προσαρμοσμένα σχέδια.

Στην προσαρμοσμένη επιφάνεια μηχανικής ακριβείας, τα προεξέχοντα μπουλόνια συγκόλλησης είναι επαγγελματικά βαθμονομημένα και ρυθμισμένα ώστε να προσαρμόζονται με ακρίβεια σε διαφορετικά πάχη υλικού και πρότυπα αντοχής. Ακόμη και όταν αντιμετωπίζετε δύσκολα υλικά όπως κράματα υψηλής σκληρότητας και εύθραυστα υποστρώματα, μπορούν να εξασφαλίσουν σταθερότητα σύνδεσης και δομική ασφάλεια για την κάλυψη εξατομικευμένων μηχανικών αναγκών.

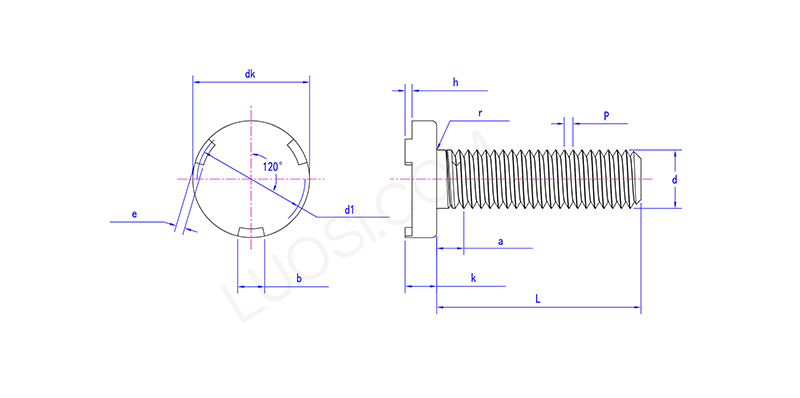

Δευτ	Μ5	Μ6	Μ8	Μ10
P	0.8	1	1.25	1.5
dk μέγ	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e μέγ	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
β μέγ	3.3	4.3	5.6	6.3
b min	2.7	3.7	4.7	5.7
h μέγ	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 μέγ	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r μέγ	0.6	0.7	0.9	1.2
r min	0.2	0.25	0.4	0.4
ένα μέγ	3.2	4	5	5

Precision Engineered Face Projection Welding Bolt

Ποιοτικός έλεγχος και πιστοποίηση

Για να έχετε σταθερές συγκολλήσεις με μπουλόνια συγκόλλησης με προεξοχή ακριβείας, διατηρήστε τις επιφάνειες του βασικού μετάλλου καθαρές. Χρησιμοποιήστε ηλεκτρόδια που έχουν σχεδιαστεί σωστά και σε καλή κατάσταση. Μείνετε πιστοί στις ρυθμίσεις συγκόλλησης—ρεύμα, χρόνος, πίεση, χρόνος αναμονής. Και βεβαιωθείτε ότι οι προβολές του μπουλονιού είναι συνεπείς.

Η εκτέλεση τακτικών καταστροφικών δοκιμών, όπως δοκιμές ροπής ή διάτμησης, είναι σημαντική για να διατηρείται η διαδικασία υπό έλεγχο.
