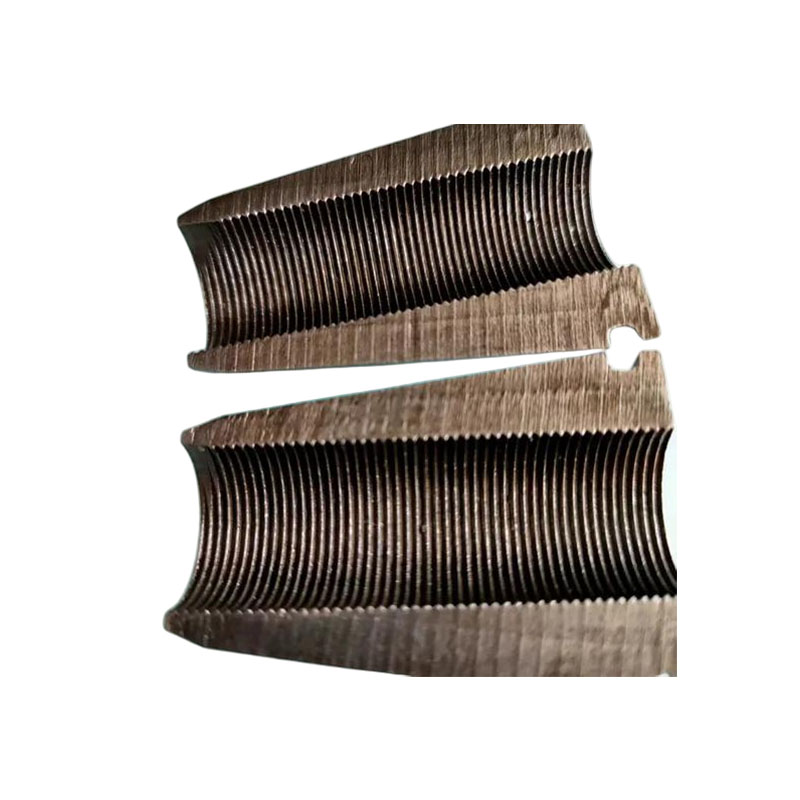

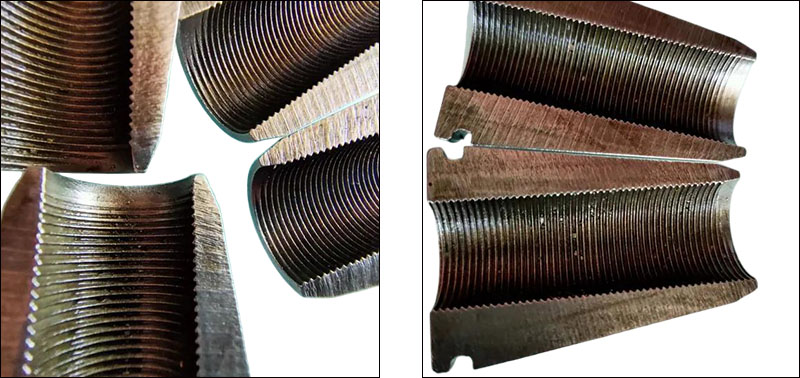

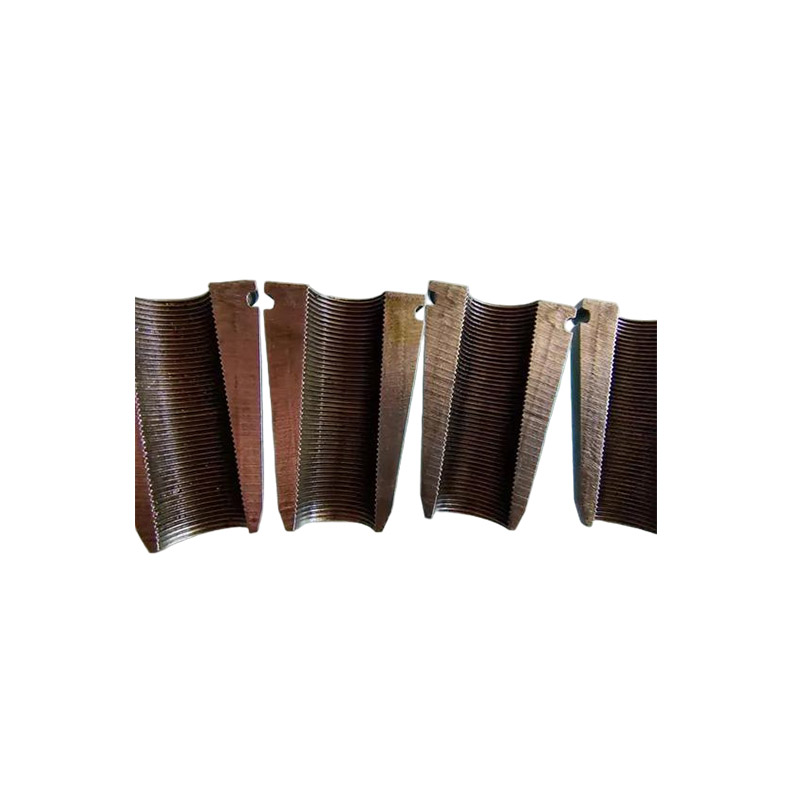

Σφήνα λαβής καλωδίου μετά τάσης

Πεδία εφαρμογής

Το Post Tension Cable Grip Wedge είναι σχεδόν τα βασικά εξαρτήματα σε όλες τις κατασκευές από σκυρόδεμα που απαιτούν μεγάλα ανοίγματα, υψηλή φέρουσα ικανότητα και υψηλή αντοχή.

(1) Υποδομή μεταφορών

• Έργα γεφυρών (για δρόμους, σιδηροδρόμους, αστικές υπερβάσεις)

• Σιδηροδρομική μεταφορά (ελαφρύ σιδηρόδρομο, μετρό)

• Λιμάνια και αποβάθρες

Αγκυρώστε προεντεταμένους χαλύβδινους κλώνους για να ενισχύσετε τη δομική φέρουσα ικανότητα και την αντοχή σε ρωγμές και να παρατείνετε τη διάρκεια ζωής.

(2) Αρχιτεκτονική και Πολιτικός Μηχανικός

• Πολυώροφα και υπερπολυώροφα κτίρια

• Μεγάλα δημόσια κτίρια (αθλητές, συνεδριακά κέντρα)

• Βιομηχανικά εργαστήρια και αποθήκες

• Ανύψωση βαρέων αντικειμένων και δομική ενίσχυση

Το Post Tension Cable Grip Wedge χρησιμοποιείται σε κρίσιμες κατασκευές που αντέχουν τεράστια φορτία και χρησιμοποιούνται επίσης για την ανακαίνιση και την ενίσχυση υφιστάμενων κτιρίων.

(3) Ενεργειακές και βιομηχανικές εγκαταστάσεις

• Παραγωγή αιολικής ενέργειας (αγκύρωση θεμελίωσης πύργων ανεμογεννητριών)

• Πυρηνικοί σταθμοί (ειδικές κατασκευές όπως πλοία περιορισμού)

• Δεξαμενές αποθήκευσης LNG (προεντεταμένο σκυρόδεμα χαμηλής θερμοκρασίας)

• Θεμέλια μεγάλου βιομηχανικού εξοπλισμού

Να εξασφαλίσει τη σταθερότητά τους κάτω από κυκλικά φορτία όπως ισχυροί άνεμοι

(4) Έργα υδροηλεκτρικής και εξοικονόμησης νερού

• Φράγματα και υδροηλεκτρικοί σταθμοί

• Ενίσχυση πρανών και σήραγγας

• Υπόγεια μηχανική

Ενισχύστε το σώμα του φράγματος, τη βραχώδη μάζα απότομων πλαγιών και τη σήραγγα που περιβάλλει τους βράχους για να αποτρέψετε κατολισθήσεις και καταρρεύσεις.

(5) Ειδικά και αναδυόμενα πεδία

• Γεωτεχνική ενίσχυση και ενίσχυση θεμελίωσης

• Στατική επισκευή και ανακαίνιση

• Αντιμαγνητική και αντιδιαβρωτική μηχανική

Εφαρμόζεται σε οπλισμό θεμελίωσης, αντικατάσταση εδράνων γέφυρας, διόρθωση ευθυγράμμισης κτιρίου κ.λπ. Σε ειδικά περιβάλλοντα, μπορεί να χρησιμοποιηθεί σε συνδυασμό με ράβδους FRP (σύνθετα υλικά ενισχυμένα με ίνες).

Βασική Λειτουργία

Το Post Tension Cable Grip Wedge είναι ένα κρίσιμο εξάρτημα αγκύρωσης σε κατασκευές από προεντεταμένο σκυρόδεμα. Οι βασικές του λειτουργίες μπορούν να συνοψιστούν ως εξής:

(1) Σύσφιξη και αγκύρωση χαλύβδινων κλώνων

Αφού τεντωθούν οι τένοντες προέντασης, τα μπλοκ σφήνας συσφίγγουν σταθερά τους χαλύβδινους κλώνους (ή τις δέσμες από χαλύβδινο σύρμα), εμποδίζοντάς τους να ανασυρθούν ή να γλιστρήσουν και να μπλοκάρουν τη δύναμη τάνυσης στο άκρο αγκύρωσης.

(2) Μετάδοση προέντασης στην κατασκευή σκυροδέματος

Το Post Tension Cable Grip Wedge μεταφέρει την τάση των χαλύβδινων κλώνων στις πλάκες αγκύρωσης, οι οποίες στη συνέχεια περνούν τη δύναμη μέσω των πλακών του μαξιλαριού αγκύρωσης στα εξαρτήματα του σκυροδέματος, δημιουργώντας έτσι μακροπρόθεσμη αποτελεσματική προένταση σε όλη τη δομή, ενισχύοντας την αντίσταση στη ρωγμή, την ακαμψία και τη φέρουσα ικανότητα της κατασκευής.

(3) Επίτευξη "αυτοκλείδωσης" και "αντι-χαλάρωσης"

Με τη μόχλευση των σφηνοειδών γεωμετρικών χαρακτηριστικών, δημιουργείται ένα εφέ αυτοασφάλισης μεταξύ του μπλοκ σφήνας και της κωνικής οπής της πλάκας αγκύρωσης όταν υποβάλλεται σε δύναμη - όσο μεγαλύτερη είναι η δύναμη εφελκυσμού, τόσο πιο σφιχτό σφίγγεται το μπλοκ σφήνας, διασφαλίζοντας έτσι ότι η δομή δεν θα χαλαρώσει κατά τη διάρκεια της περιόδου λειτουργίας της.
