Σφήνες άγκυρας για λαβή μετά την τάση

Αρχή Εργασίας

Η αρχή λειτουργίας των Anchor Wedges for Post Tension Griping βασίζεται σε δύο μηχανισμούς: Wedge Self-locking και μετάδοση δύναμης τριβής.

(1) Σύνθεση συστήματος

Ένα πλήρες σύστημα αγκύρωσης συνήθως αποτελείται από:

Χαλύβδινα νήματα (τένοντες προέντασης): Αντέχουν τη δύναμη τάνυσης.

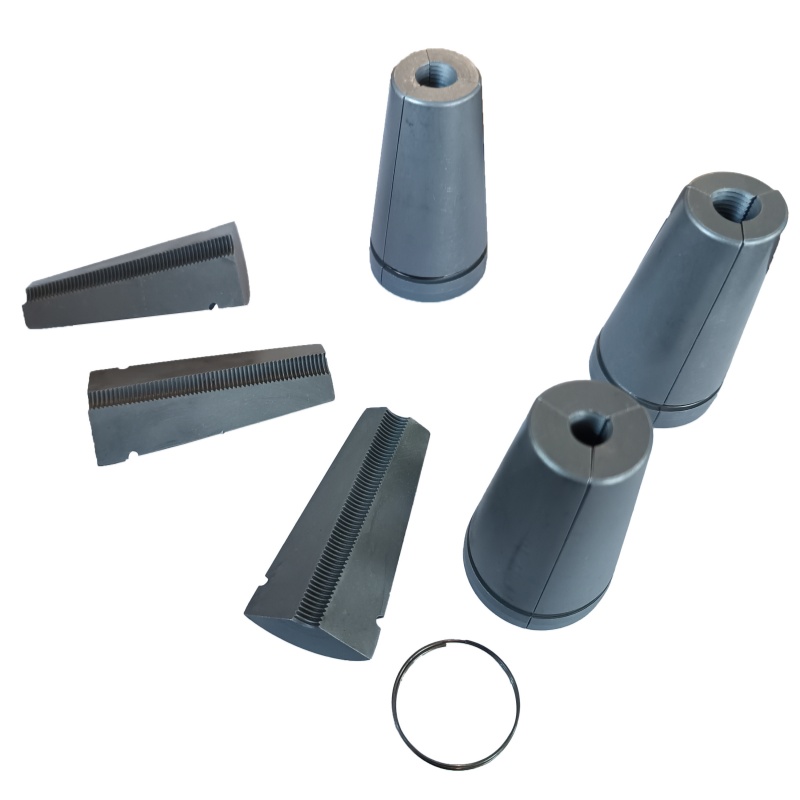

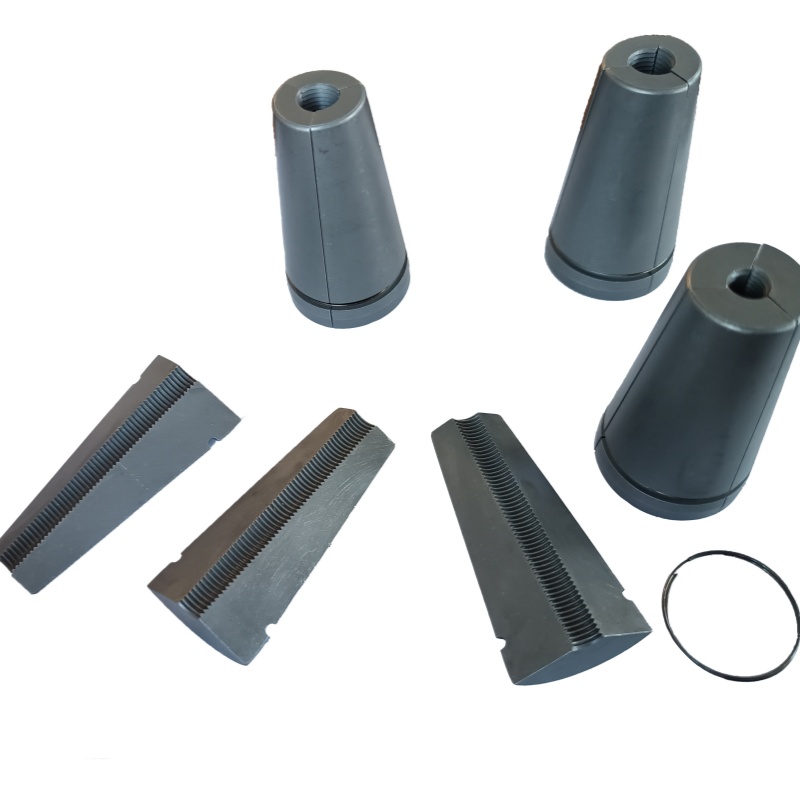

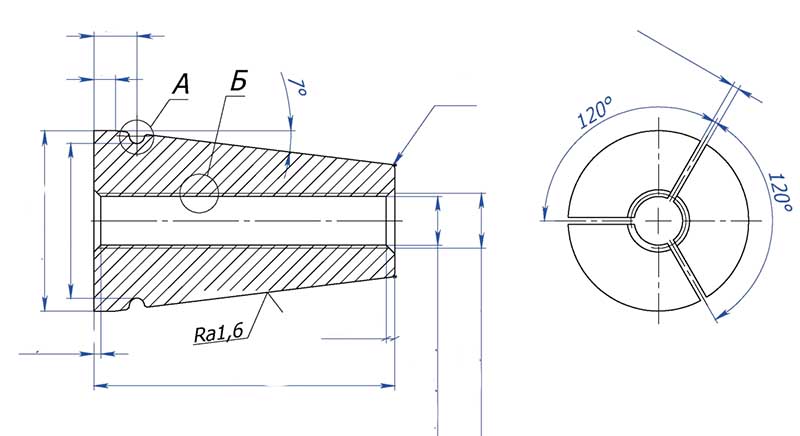

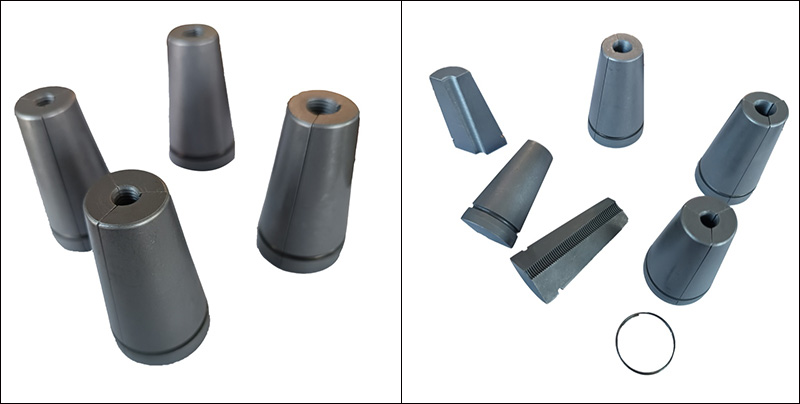

Σφήνες (πλάκες σύσφιξης): Αποτελούνται από δύο ή τρία κομμάτια, που σχηματίζουν μια κωνική μονάδα σύσφιξης, με ραβδώσεις στην εσωτερική επιφάνεια.

Πλάκες αγκύρωσης: Με κωνικές οπές, η γωνία του κώνου της οπής ταιριάζει με την εξωτερική γωνία κώνου της σφήνας (συνήθως περίπου 6°55′).

Τακάκια αγκύρωσης: Μεταφέρετε την πίεση στο σκυρόδεμα και παίζετε τοπικό φέροντα ρόλο.

(2) Διαδικασία εργασίας

Στάδιο τάνυσης: Ο γρύλος τάνυσης τεντώνει τα χαλύβδινα νήματα. Σε αυτό το σημείο, οι σφήνες άγκυρας για λαβή μετά την τάση δεν έχουν ακόμη σφηνωθεί πλήρως και οι χαλύβδινες κλωστές μπορούν να κινούνται ελεύθερα.

Στάδιο στερέωσης: Μόλις επιτευχθεί η σχεδιασμένη δύναμη τάνυσης, ο υδραυλικός γρύλος αποσύρεται για να ξεφορτωθεί. Λόγω της επαφής μεταξύ της εξωτερικής κωνικής επιφάνειας του μπλοκ σφήνας και του εσωτερικού τοιχώματος της κωνικής οπής της πλάκας αγκύρωσης, δημιουργείται μια θετική πίεση.

Σχηματισμός αυτοασφάλισης: Η δύναμη συστολής του χαλύβδινου κλώνου προκαλεί απότομη αύξηση της πίεσης μεταξύ του μπλοκ σφήνας και του κωνικού τοιχώματος της οπής. Όταν η δύναμη τριβής είναι ίση ή μεγαλύτερη από τη δύναμη συστολής του χαλύβδινου κλώνου, σχηματίζεται μια στατική ισορροπία μεταξύ του μπλοκ σφήνας και του χαλύβδινου κλώνου, καθώς και μεταξύ του μπλοκ σφήνας και της πλάκας αγκύρωσης. Στη συνέχεια, ο χαλύβδινος κλώνος ασφαλίζεται με ασφάλεια.

Προκαταρκτική συγκράτηση: Στη συνέχεια, η τάση των χαλύβδινων κλώνων μεταφέρεται εξ ολοκλήρου στο μέλος σκυροδέματος μέσω των σφηνών αγκύρωσης για λαβή μετά την τάση - πλάκα αγκύρωσης - επίθεμα αγκύρωσης.

(3) Κατάσταση αυτοασφάλισης

Το αν η σφήνα μπορεί να επιτύχει αξιόπιστο αυτοκλείδωμα εξαρτάται από τη σχέση μεταξύ της γωνίας σφήνας (γωνία κώνου) και του συντελεστή τριβής. Θεωρητικά, η συνθήκη αυτοασφάλισης είναι:

Το μισό της γωνίας του κώνου (α/2) ≤ αρκτάν(μ)

Όπου μ είναι ο συντελεστής τριβής μεταξύ της σφήνας και της οπής του κώνου της πλάκας αγκύρωσης.

(4) Λειτουργία του μοτίβου των δοντιών

Τα αιχμηρά σχέδια δοντιών στην εσωτερική επιφάνεια του μπλοκ σφήνας είναι ένα από τα βασικά σχέδια. Κατά τη διάρκεια των διεργασιών τάνυσης και αγκυρώσεως, τα σχέδια των δοντιών θα ενσωματωθούν στα μικροσκοπικά κοιλώματα στην επιφάνεια των χαλύβδινων κλώνων, με αποτέλεσμα τη μηχανική αλληλασφάλιση.
