Σφήνες άγκυρας μετά την ένταση

Βασική απόδοση

Η απόδοση των Post Tension Anchor Wedges καθορίζει άμεσα τη δομική ασφάλεια και ανθεκτικότητα μεγάλων έργων όπως γέφυρες και κτίρια. Επιλέγοντας το Xiaoguo®, θα λάβετε μια αξιόπιστη εγγύηση που μπορεί να αντέξει τα πιο αυστηρά πρότυπα.

(1) Απόδοση αγκύρωσης στατικού φορτίου

Συντελεστής απόδοσης ηa ≥ 0,95

Εάν το σύστημα αγκύρωσης μπορεί να χρησιμοποιήσει αποτελεσματικά την πλήρη αντοχή των χαλύβδινων κλώνων

(2) Τελική ολική καταπόνηση

εapu ≥ 2,0%

Μετρά την ολκιμότητα του συστήματος αγκύρωσης στην τελική κατάσταση για να αποτρέψει την εύθραυστη αστοχία

(3) Απόδοση κόπωσης

Καμία αστοχία μετά από 2 εκατομμύρια κύκλους φόρτωσης

Εξασφαλίζει ότι η κατασκευή, όπως οι γέφυρες και οι πύργοι ανεμογεννητριών, που υπόκεινται σε μακροχρόνια δυναμικά φορτία, δεν θα αστοχήσουν λόγω κόπωσης.

(4) Απώλεια τριβής στην περιοχή αγκύρωσης

Συνολική απώλεια στο άνοιγμα της άγκυρας + άνοιγμα τρομπέτας ≤ 6%

Μειώνει την απώλεια αποτελεσματικής προέντασης που προκαλείται από την τριβή, επηρεάζοντας την απόδοση τάνυσης και τον έλεγχο του κόστους.

(5) Ποσότητα ανάσυρσης του μπλοκ σφήνας

Άγκυρα χαμηλής ανάσυρσης ≤ 0,5 mm; Συνήθης άγκυρα ≤ 6mm

Αυτό επηρεάζει άμεσα την ακρίβεια της εγκατάστασης προέντασης. Όσο μικρότερη είναι η ανάκληση, τόσο μικρότερη είναι η απώλεια προέντασης κατά την εγκατάσταση.

(6) Απαιτήσεις σκληρότητας:

Σφήνες άγκυρας μετά την ένταση: HRC 58-65; Πλάκα αγκύρωσης: HB ≥ 251

Βεβαιωθείτε ότι η επιφάνεια των εξαρτημάτων είναι ανθεκτική στη φθορά και δεν θα παραμορφωθεί ή θα καταρρεύσει υπό μεγάλη πίεση.

Ταξινόμηση

Οι σφήνες αγκύρωσης Post Tension μπορούν περαιτέρω να ταξινομηθούν σε πολλούς τύπους. Τα κύρια κριτήρια ταξινόμησης βασίζονται στον αριθμό των τεμαχίων, τη μορφή των εσωτερικών δοντιών και το σχήμα του εξωτερικού κώνου. Τα αντίστοιχα δομικά χαρακτηριστικά και χρήσεις

【1】 ο αριθμός των τεμαχίων

(1) Δύο τεμάχια

Δομικά χαρακτηριστικά: Δύο συμμετρικές πλάκες σύσφιξης σε σχήμα σφήνας, όταν συνδυάζονται, σχηματίζουν μια κυκλική τρύπα στη μέση

Τυπικές εφαρμογές: Μόνιμη άγκυρα εργασίας, για μία χρήση

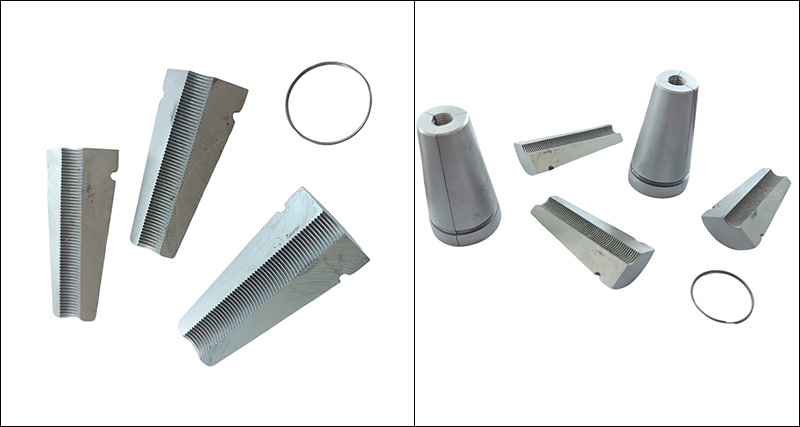

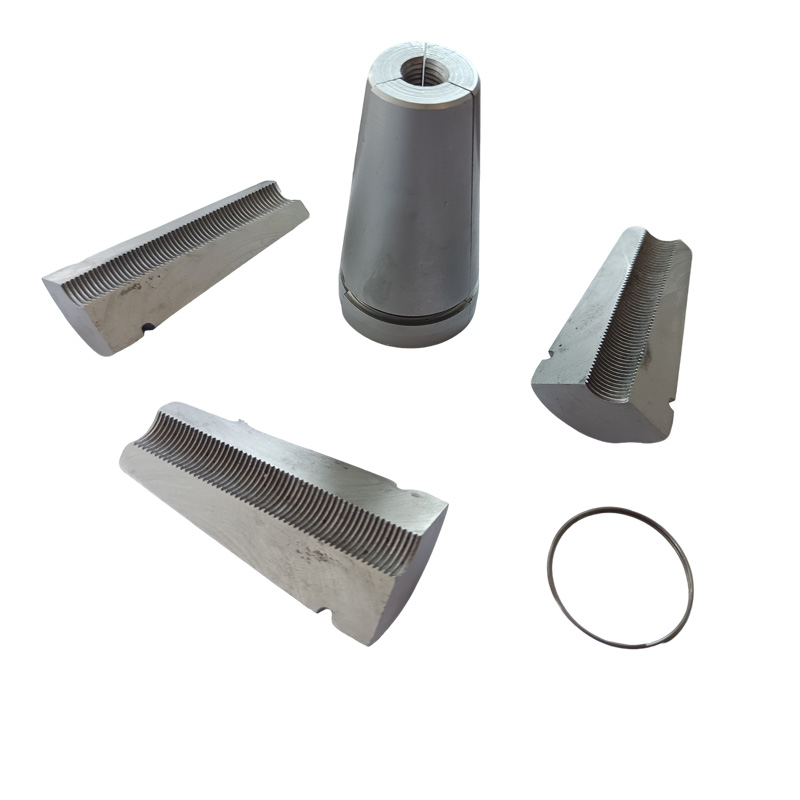

(2) τριών τεμαχίων

Δομικά χαρακτηριστικά: Τρεις σφηνοειδείς πλάκες σύσφιξης ομοιόμορφα χωρισμένες, με κενά μεταξύ τους, απαιτούν ένα πηνίο ελατηρίου για συντονισμό

Τυπικές εφαρμογές: Άγκυρα εργαλείου, επαναχρησιμοποιήσιμη

【2】 η μορφή των εσωτερικών δοντιών

(1) Κυκλικά δόντια

Χαρακτηριστικά: Το Post Tension Anchor Wedges έχει πολλαπλά ανεξάρτητα κυκλικά προεξέχοντα δόντια, με αιχμηρά άκρα δοντιών.

Εφαρμοστέοι χαλύβδινοι κλώνοι: Τυπικός χαλύβδινος κλώνος (δομή 1×7)

(2) Σπειροειδής κλωστή

Χαρακτηριστικά:Συνεχές σπειροειδές εσωτερικό σπείρωμα

Εφαρμόσιμοι χαλύβδινοι κλώνοι: Δέσμη σύρματος από χάλυβα υψηλής αντοχής ή ειδική προεντεταμένη ενίσχυση

(3) Τύπος συνδυασμού

Χαρακτηριστικά: Περιμετρικά δόντια + Διαμήκεις αυλακώσεις

Εφαρμόσιμοι χαλύβδινοι κλώνοι: Βελτιώνει την απόδοση αφαίρεσης τσιπ και εμπλοκής

【3】το σχήμα του εξωτερικού κώνου

(1) Ενιαία κωνική επιφάνεια

Χαρακτηριστικά κωνικής επιφάνειας: Ολόκληρη η επιφάνεια έχει μια ενιαία κωνικότητα (η πιο κοινή)

(2) Διπλή κωνική επιφάνεια

Χαρακτηριστικά κωνικής επιφάνειας: Υπάρχει μια μετάβαση μικρής γωνίας κοντά στο μεγάλο άκρο, βελτιώνοντας την κατανομή των δυνάμεων

(3) Με τμήμα καθοδήγησης

Χαρακτηριστικά κωνικής επιφάνειας: Ένα κυλινδρικό τμήμα οδήγησης εκτείνεται από το μικρό άκρο, διευκολύνοντας την αρχική εισαγωγή
