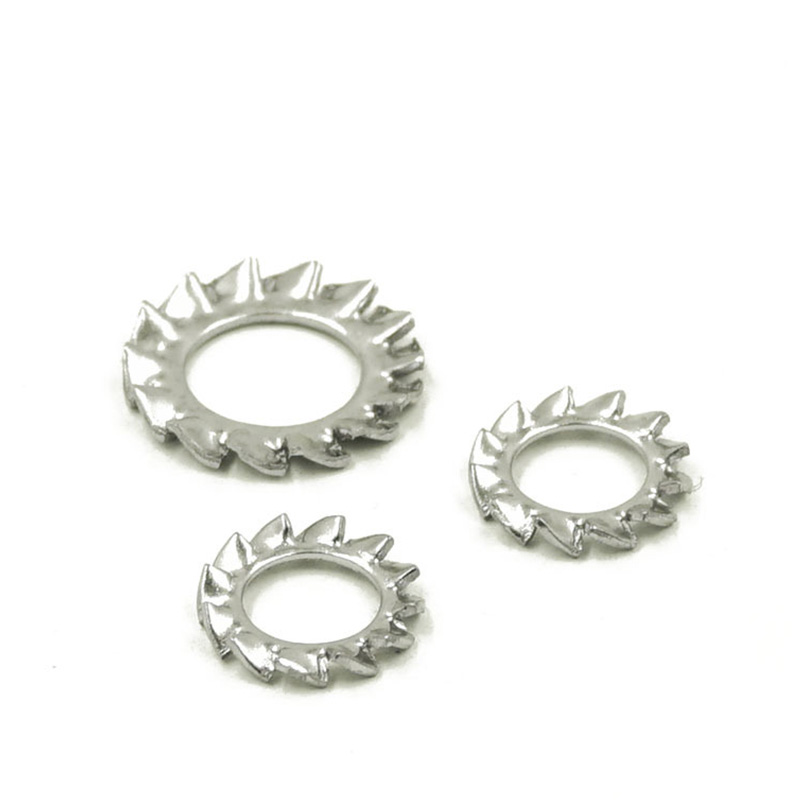

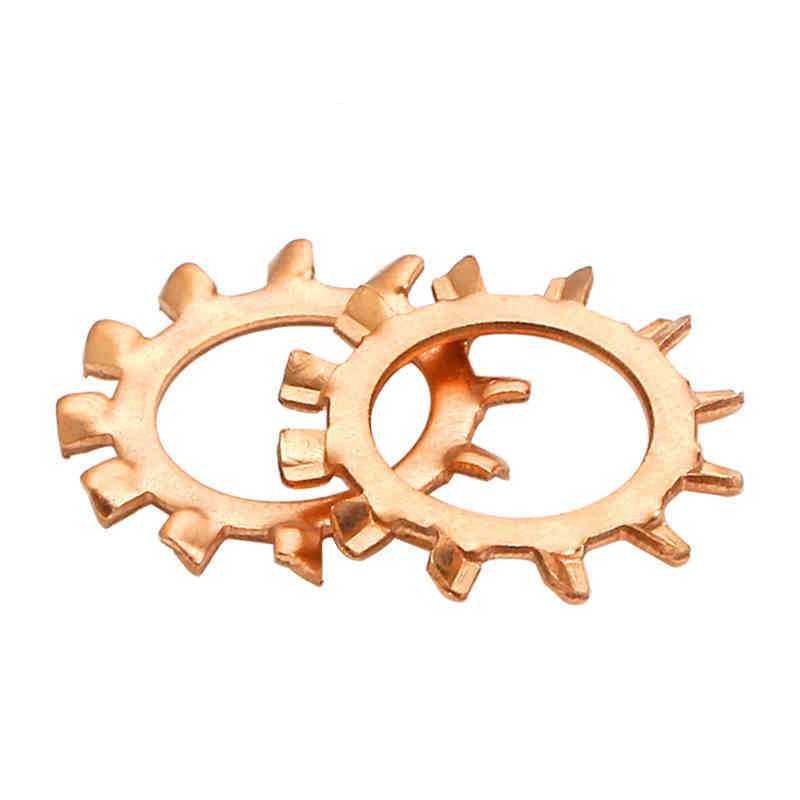

Εξωτερικές οδοντωτές ροδέλες κλειδαριάς

Αγοράστε τις εξωτερικές οδοντωτές ροδέλες κλειδαριάς Xiaoguo®, οι οποίες είναι ιδιαίτερα κατάλληλες για συνδετήρες μεγάλου μεγέθους. Τα εξωτερικά δόντια των ροδέλες παρέχουν μεγαλύτερη περιοχή ασφάλισης όταν χρησιμοποιούνται με συνδετήρες μεγάλου μεγέθους, με αποτέλεσμα πιο αξιόπιστο αποτέλεσμα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Οι τύποι των εξωτερικών οδοντωτών ροδέλες κλειδαριάς ταξινομούνται κυρίως με βάση πτυχές όπως η δομή του σχήματος των δοντιών, η φέρουσα αντοχή και οι ειδικές λειτουργίες.

(1) DIN 6798

Το πρότυπο DIN 6798 είναι η πιο ευρέως χρησιμοποιούμενη προδιαγραφή για τις εξωτερικές οδοντωτές ροδέλες κλειδαριάς και αποτελείται κυρίως από τρεις μορφές:

① Εξωτερικός οδοντωτός δακτύλιος ασφάλισης

Τα δόντια βρίσκονται στον εξωτερικό δακτύλιο και είναι διατεταγμένα με αλληλεπικαλυπτόμενο τρόπο, παρέχοντας τη μεγαλύτερη περιοχή επαφής.

②Εσωτερικός οδοντωτός δακτύλιος ασφάλισης

Τα δόντια βρίσκονται στον εσωτερικό δακτύλιο και είναι κατάλληλα για βίδες με μικρή κεφαλή.

③Κωνικός δακτύλιος ασφάλισης με ραβδώσεις

Κωνική δομή, γωνία βύθισης 90°

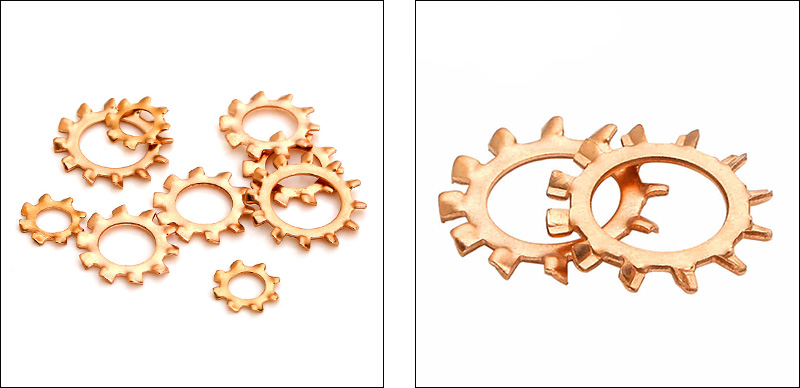

Outer Serrated Toothed Lock Washers

(2) BW εναντίον EOW

Σύμφωνα με την ταξινόμηση αντοχής φορτίου, οι εξωτερικές οδοντωτές ροδέλες κλειδαριάς χωρίζονται σε τυπικού τύπου και τύπου βαρέως τύπου.

① Βασικός τύπος BW

Έχει κανονικό βάθος δοντιών, ταιριάζει σε κανονική βιομηχανική χρήση και κοινές εργασίες συναρμολόγησης. Κοινές χρήσεις: ηλεκτρονικά είδη, γενικά μηχανήματα, εξοπλισμός αυτοματισμού.

② Τύπος βαρέως τύπου EOW

Έρχεται με βαθύτερα δόντια και καλύτερη αντι-χαλαρή απόδοση, κατάλληλο για χώρους με μεγάλους κραδασμούς και βαρύ φορτίο. Κοινές χρήσεις: ανταλλακτικά αυτοκινήτων, μηχανήματα υψηλών κραδασμών, κατασκευαστικά έργα και μεταλλικές κατασκευές.

(3) Ειδική λειτουργία

① Επικάλυψη EOW

Μια ειδική επικαλυπτόμενη δομή δοντιών, ειδικά σχεδιασμένη για εφαρμογές με σχετικά ασθενή ροπή. Σε σύγκριση με τον κοινό τύπο εξωτερικού δοντιού, είναι κατάλληλο για ανώμαλες επιφάνειες στήριξης, έχει μεγαλύτερη επιφάνεια επαφής και ευνοεί την κατανομή του φορτίου.

②Μεγάλη/Στενή ζώνη

Σύμφωνα με τις απαιτήσεις των διαφορετικών χώρων εφαρμογής, παρέχονται (RDEFL/RDIFL) και (RDIFS) για την κάλυψη των ποικίλων απαιτήσεων της περιοχής επαφής.

③Διπλή οδοντωτή ροδέλα RDD

Τόσο η εσωτερική όσο και η εξωτερική επιφάνεια είναι οδοντωτή, κατάλληλη για εφαρμογές όπου απαιτούνται υψηλότερες απαιτήσεις κατά της χαλάρωσης.

FAQ

(1) Είναι οι εξωτερικές οδοντωτές ροδέλες κλειδαριάς αποτελεσματικές κατά των υψηλών κραδασμών;

Ναι, η εξωτερική φλάντζα δοντιού είναι πιο κατάλληλη για περιβάλλοντα υψηλής δόνησης από την εσωτερική φλάντζα δοντιού, επειδή έχει μεγαλύτερη επιφάνεια επαφής μεταξύ των δοντιών και βαθύτερη εμπλοκή.

(2) Τα δόντια θα βλάψουν τα μαλακά υλικά όπως το αλουμίνιο ή το πλαστικό;

Αυτό είναι σωστό. Τα αιχμηρά δόντια θα σκάψουν σε πιο μαλακά υλικά και θα αφήσουν βαθουλώματα ή ακόμα και ρωγμές. Για εξαρτήματα αλουμινίου, μπορείτε να βάλετε μια επίπεδη ροδέλα μεταξύ της ροδέλας ασφάλισης και του τεμαχίου εργασίας για να διαδραματίσει ρυθμιστικό ρόλο. Όσο για τα πλαστικά μέρη, μη χρησιμοποιείτε απευθείας εξωτερικές ροδέλες δοντιών. Είναι καλύτερα να επιλέξετε εσωτερικές ροδέλες δοντιών ή να χρησιμοποιήσετε μια μεγαλύτερη επίπεδη ροδέλα.

(3) Ποια είναι η τυπική σκληρότητα των εξωτερικών οδοντωτών ροδέλες από χάλυβα ελατηρίου;

Μετά τη θερμική επεξεργασία, η σκληρότητα είναι συνήθως HRC 40–50 (περίπου 400–530 HV).

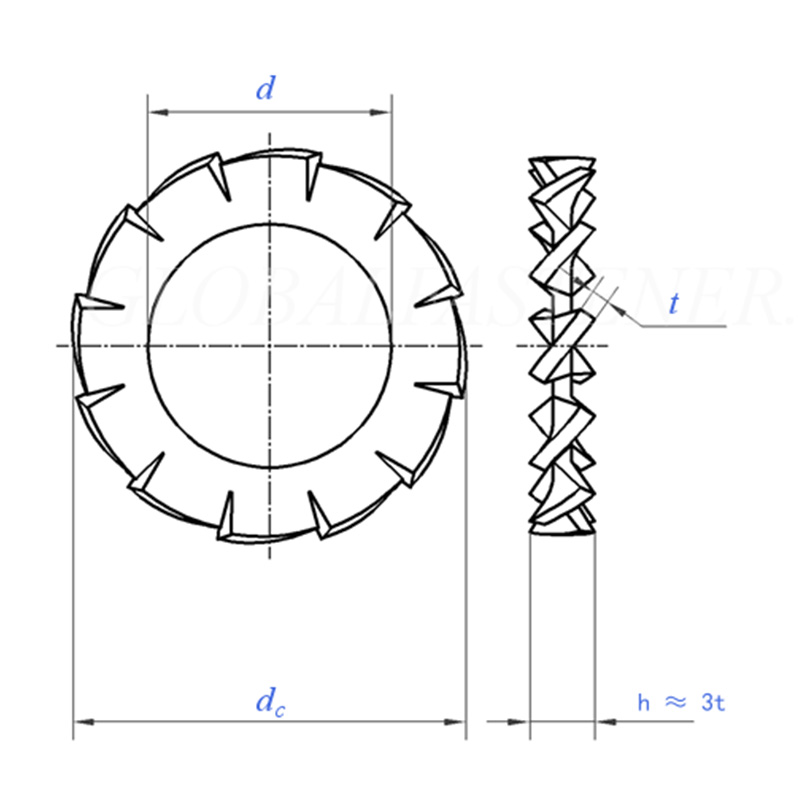

Outer Serrated Toothed Lock Washers

Μέγεθος		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=ονομαστικό μέγεθος	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	μέγ	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	μέγιστο = ονομαστικό μέγεθος	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	ελάχ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Αριθμός δοντιών	ελάχ	9	9	9	9	10	11	11	12	14	14
ανά 1000 μονάδες skg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Για ονομαστική διάμετρο νήματος		Μ1.6	Μ2	Μ2.5	Μ3	Μ3.5	Μ4	Μ5	Μ6	Μ7	Μ8

Μέγεθος		10.5	13	15	17	19	21	23	25	28	31
d	min=ονομαστικό μέγεθος	10.5	13	15	17	19	21	23	25	28	31
d	μέγ	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	μέγιστο = ονομαστικό μέγεθος	18	20.5	24	26	30	33	36	38	44	48
de	ελάχ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Αριθμός δοντιών	ελάχ	16	16	18	18	18	20	20	20	22	22
ανά 1000 μονάδες skg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Για ονομαστική διάμετρο νήματος		Μ10	Μ12	Μ14	Μ16	Μ18	Μ20	Μ22	Μ24	Μ27	Μ30
