Εξωτερική οδοντωτή ροδέλα κλειδαριάς

Η ροδέλα εξωτερικής οδοντωτής κλειδαριάς που παράγεται από το εργοστάσιο Xiaoguo® έχει εξαιρετική αντοχή στους κραδασμούς και απόδοση κατά της χαλάρωσης. Όταν χρησιμοποιούνται, τα εξωτερικά δόντια θα ενσωματωθούν στην κεφαλή του μπουλονιού και στην επιφάνεια του τεμαχίου εργασίας, αποτρέποντας έτσι τη χαλάρωση του μπουλονιού.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η εξωτερική οδοντωτή ροδέλα κλειδαριάς είναι φλάντζες κατά της χαλάρωσης με δόντια γύρω από την εξωτερική άκρη. Τα δόντια εκτείνονται ακτινωτά από τον εξωτερικό κύκλο της ροδέλας.

Όταν σφίγγετε μπουλόνια ή παξιμάδια, αυτά τα εξωτερικά δόντια πιάνουν στην επιφάνεια του εξαρτήματος. Αυξάνει την τριβή και σχηματίζει μια μηχανική κλειδαριά, έτσι ώστε ο συνδετήρας να μην χαλαρώνει εύκολα.

Σε σύγκριση με τις εσωτερικές ροδέλες κλειδαριάς δοντιών, το εξωτερικό στυλ δοντιού ταιριάζει καλύτερα σε εξαρτήματα με μεγαλύτερο εξωτερικό μέγεθος. Απλώνει ομοιόμορφα την πίεση και προσφέρει σταθερό αποτέλεσμα κλειδώματος. Η εσωτερική οδοντωτή φλάντζα χρησιμοποιείται κυρίως κάτω από τις κεφαλές μικρότερων βιδών, ενώ η εξωτερική οδοντωτή ροδέλα κλειδαριάς χρησιμοποιείται κυρίως κάτω από τα παξιμάδια ή για συνδετήρες με μεγαλύτερες κεφαλές.

Αρχή λειτουργίας

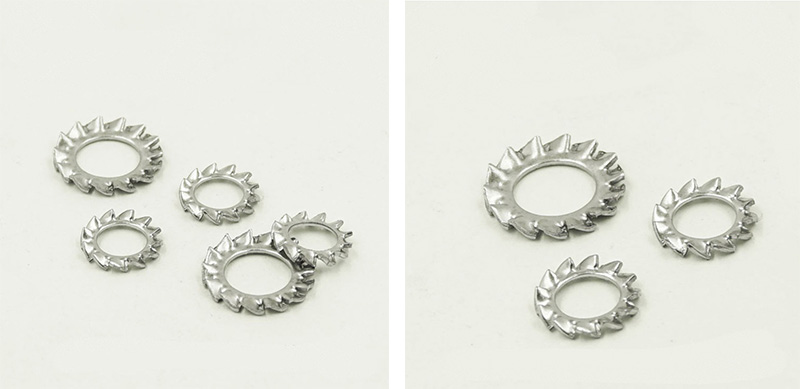

Outer Serrated Lock Washer

Η αρχή λειτουργίας της ροδέλας εξωτερικής οδοντωτής κλειδαριάς είναι στην πραγματικότητα αρκετά απλή. Βασίζεται κυρίως σε δύο πράγματα:

(1) Τα δόντια σκάβουν ακριβώς στην επιφάνεια επαφής.

Αυτό το είδος ροδέλας έχει έναν κύκλο από αιχμηρά δόντια στην εξωτερική του άκρη. Όταν σφίγγετε μπουλόνια ή παξιμάδια, τα δόντια πιέζονται σε δύο επιφάνειες επαφής: στο κάτω μέρος της κεφαλής ή του παξιμαδιού μπουλονιού και στην επιφάνεια του εγκατεστημένου εξαρτήματος.

Αφού βυθιστούν τα δόντια, λειτουργεί σαν ένα δαχτυλίδι από ακίδες κάτω από το συνδετήρα. Εάν το μπουλόνι αρχίσει να χαλαρώνει φυσικά, αυτά τα δόντια το κρατούν σφιχτά και το εμποδίζουν να περιστρέφεται.

(2) Το ίδιο το πλυντήριο παρέχει ελαστικότητα.

Η ροδέλα εξωτερικής οδοντωτής κλειδαριάς δεν είναι εντελώς επίπεδη. έχει ένα ορισμένο βαθμό ελαστικότητας από μόνο του. Αφού σφίξει, ισοπεδώνεται, αλλά το υλικό θέλει πάντα να επανέλθει στο αρχικό του σχήμα, γι' αυτό ασκεί συνεχώς ανοδική δύναμη. Αυτή η δύναμη αυξάνει την τριβή μεταξύ των σπειρωμάτων, καθιστώντας τη βίδα λιγότερο πιθανό να χαλαρώσει.

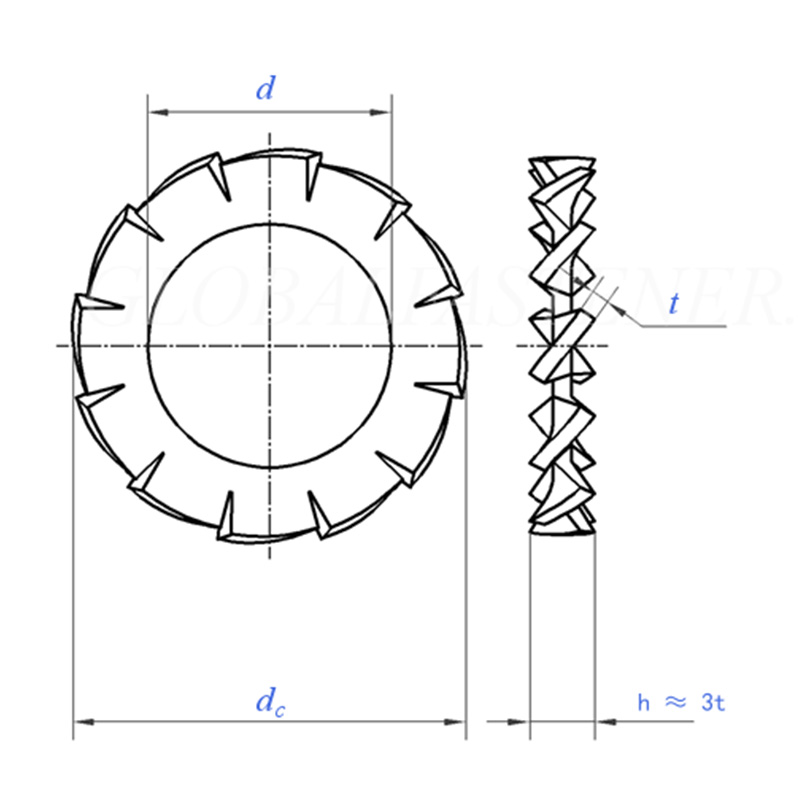

Outer Serrated Lock Washer

Μέγεθος		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=ονομαστικό μέγεθος	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	μέγ	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	μέγιστο = ονομαστικό μέγεθος	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	ελάχ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Αριθμός δοντιών	ελάχ	9	9	9	9	10	11	11	12	14	14
ανά 1000 μονάδες skg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Για ονομαστική διάμετρο νήματος		Μ1.6	Μ2	Μ2.5	Μ3	Μ3.5	Μ4	Μ5	Μ6	Μ7	Μ8

Μέγεθος		10.5	13	15	17	19	21	23	25	28	31
d	min=ονομαστικό μέγεθος	10.5	13	15	17	19	21	23	25	28	31
d	μέγ	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	μέγιστο = ονομαστικό μέγεθος	18	20.5	24	26	30	33	36	38	44	48
de	ελάχ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Αριθμός δοντιών	ελάχ	16	16	18	18	18	20	20	20	22	22
ανά 1000 μονάδες skg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Για ονομαστική διάμετρο νήματος		Μ10	Μ12	Μ14	Μ16	Μ18	Μ20	Μ22	Μ24	Μ27	Μ30

(1) Ποια είναι η διαφορά μεταξύ της ροδέλας εξωτερικής οδοντωτής κλειδαριάς και των εσωτερικών ροδέλες κλειδαριάς των δοντιών;

Έκδοση εξωτερικού δοντιού: Τα δόντια είναι τοποθετημένα στον εξωτερικό κύκλο, εφαρμόζουν συνδετήρες με σχετικά μεγάλες κεφαλές.

Έκδοση εσωτερικού δοντιού: Τα δόντια βρίσκονται στον εσωτερικό κύκλο, με μια απλή λεία εξωτερική άκρη. Αυτό το στυλ ταιριάζει τέλεια με βίδες με μικρές κεφαλές.

(2) Παρέχετε δείγματα για δοκιμή;

Ναί. Τα δείγματα αποθέματος τυπικού μεγέθους είναι δωρεάν (τα έξοδα αποστολής επιβαρύνουν τον πελάτη) και ο χρόνος παράδοσης είναι 2–5 ημέρες.

(3) Ποιο είναι το MOQ και ο χρόνος παράδοσης για μαζική παραγγελία;

Για τυπικές προδιαγραφές, το MOQ είναι γενικά 1.000 - 5.000 τεμάχια ανά προδιαγραφή. Ο χρόνος παράδοσης είναι περίπου 15 - 25 ημέρες. Η επίστρωση από ανοξείδωτο χάλυβα ή Dacromet μπορεί να διαρκέσει λίγο περισσότερο.
