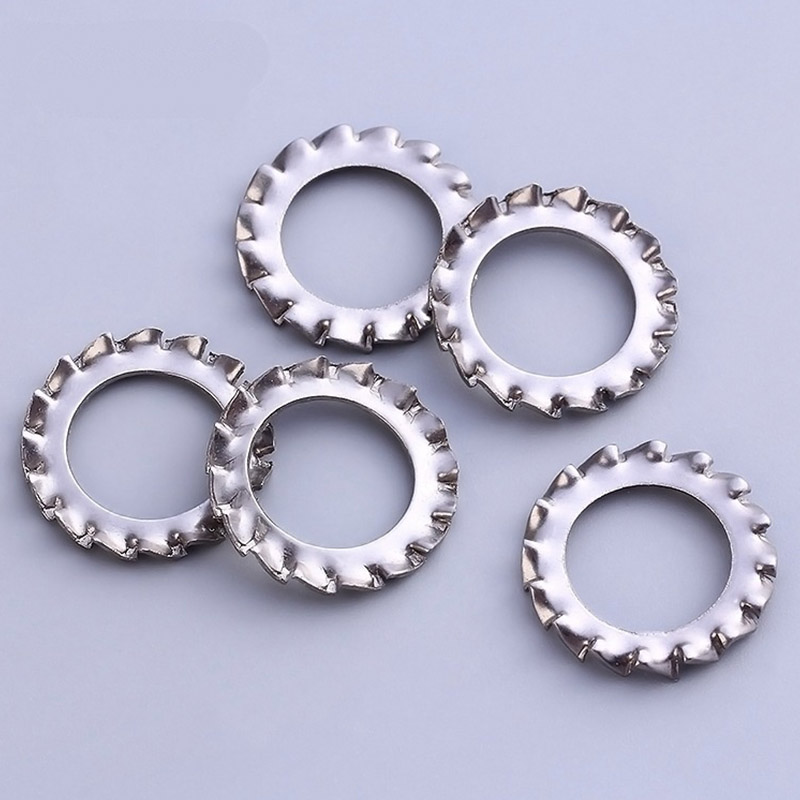

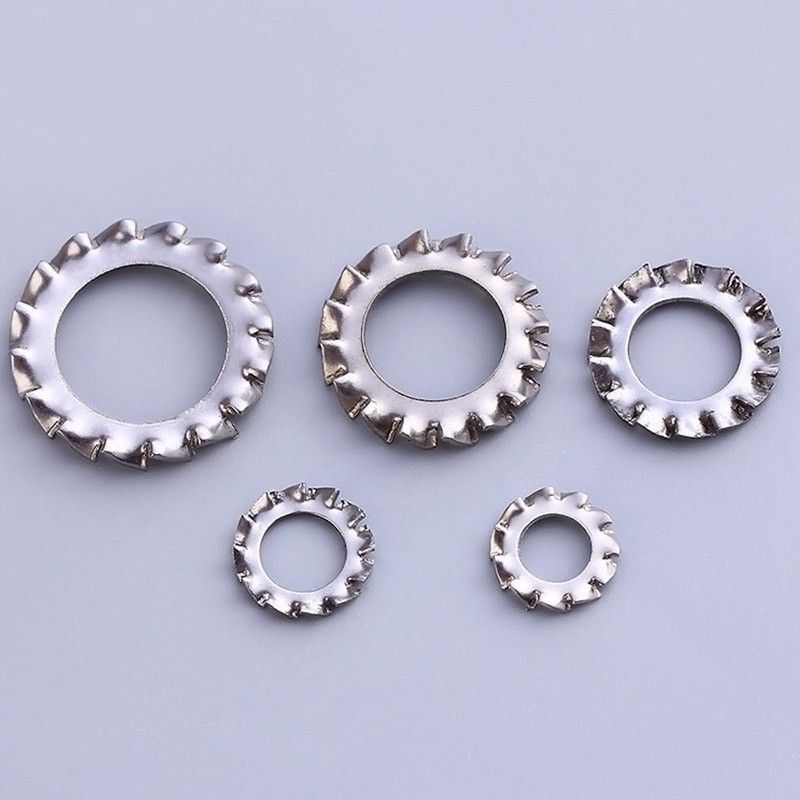

Μ6 Εξωτερική οδοντωτή ροδέλα κλειδαριάς

Η ροδέλα εξωτερικής οδοντωτής κλειδαριάς M6 που παράγεται από το εργοστάσιο Xiaoguo® είναι εξαιρετικά οικονομική. Με σχετικά χαμηλή τιμή μονάδας, μπορούν να παρέχουν αξιόπιστη απόδοση κατά της χαλάρωσης και είναι ιδιαίτερα κατάλληλα για εργασίες συναρμολόγησης μεγάλης κλίμακας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Κατά την εγκατάσταση και τη χρήση της ροδέλας με εξωτερική οδοντωτή κλειδαριά M6, τα ακόλουθα σημεία απαιτούν ιδιαίτερη προσοχή.

(1) Μίας χρήσης

Μετά την αφαίρεση της ροδέλας με εξωτερική οδοντωτή κλειδαριά M6, εάν τα δόντια έχουν παραμορφωθεί μόνιμα, δεν μπορούν να επαναχρησιμοποιηθούν. Διαφορετικά, δεν θα μπορούν να παρέχουν τη λειτουργία κατά της χαλάρωσης.

(2) Δεν είναι κατάλληλο για μαλακά υλικά

Τα δόντια μπορεί να δαγκώσουν βαθιά σε αλουμίνιο, πλαστικό και λεπτές ατσάλινες πλάκες, γεγονός που μπορεί να προκαλέσει εσοχή ή ρωγμές. Συνιστάται η προσθήκη μιας επίπεδης ροδέλας κάτω από τη ροδέλα με εξωτερική οδοντωτή κλειδαριά M6 για αποθήκευση.

(3) Προσοχή στην επίστρωση της επιφάνειας

Εάν υπάρχει βαφή ή στρώμα επιμετάλλωσης στην επιφάνεια του τεμαχίου εργασίας, τα δόντια μπορεί να εισχωρήσουν στην επίστρωση και να αφήσουν σημάδια. Όταν υπάρχουν απαιτήσεις για την εμφάνιση, επιλέξτε προσεκτικά.

(4) Προσπαθήστε να χρησιμοποιείτε μεγάλους συνδετήρες όσο το δυνατόν περισσότερο.

Η εξωτερική ροδέλα δοντιών είναι κατάλληλη για μπουλόνια με μεγαλύτερες κεφαλές όπως εξαγωνικές κεφαλές, στρογγυλές κεφαλές και επίπεδες κεφαλές. για βίδες με μικρή κεφαλή, θα πρέπει να επιλεγεί μια εσωτερική φλάντζα δοντιού.

(5) Έλεγχος ροπής

Η υπερβολική σύσφιξη μπορεί να προκαλέσει την πλήρη επιπέδωση των δοντιών και την απώλεια της ελαστικότητάς τους. η ανεπαρκής ροπή θα αποτρέψει τη σωστή εφαρμογή. Επομένως, είναι απαραίτητο να λειτουργείτε αυστηρά σύμφωνα με τις συνιστώμενες τιμές.

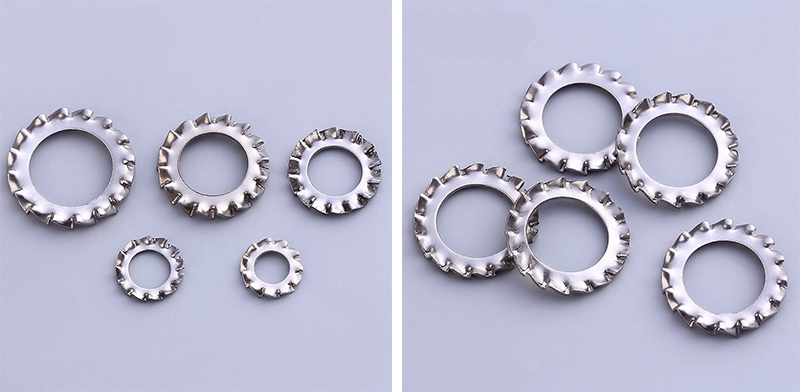

M6 Outer Serrated Lock Washer

Συνήθη λάθη και λύσεις

(1) Μετά το σφίξιμο, το εξωτερικό άκρο της ροδέλας M6 Outer οδοντωτής κλειδαριάς ανεβαίνει προς τα πάνω.

Πιθανές αιτίες: Το πλυντήριο έχει τοποθετηθεί σε λάθος κατεύθυνση.

Λύση: Αφαιρέστε το και τοποθετήστε το ξανά με την επιφάνεια των δοντιών στραμμένη προς το συνδετήρα.

(2) Οι βίδες εξακολουθούν να χαλαρώνουν.

Πιθανές αιτίες: Ανεπαρκής ροπή / Επαναχρησιμοποίηση ροδέλες

Λύση: Ελέγξτε την τιμή της ροπής. /Εάν έχει αποσυναρμολογηθεί και επανασυναρμολογηθεί, αντικαταστήστε τη νέα ροδέλα.

(3) Η αντίσταση γείωσης είναι πολύ υψηλή.

Πιθανές αιτίες: Τα δόντια δεν έχουν τρυπήσει την επίστρωση.

Λύση: Καθαρίστε την επιφάνεια επαφής ή ξύστε ελαφρά την επίστρωση και μετά σφίξτε ξανά.

(4) Η επιφάνεια του τεμαχίου εργασίας έχει γρατσουνιστεί σοβαρά.

Πιθανές αιτίες: Η εξωτερική οδοντωτή ροδέλα κλειδαριάς M6 πιέζεται απευθείας πάνω στη μαλακή επιφάνεια.

Λύση: Προσθέστε μια επίπεδη ροδέλα κάτω από τη ροδέλα ή αντικαταστήστε την με μια εσωτερική ροδέλα.

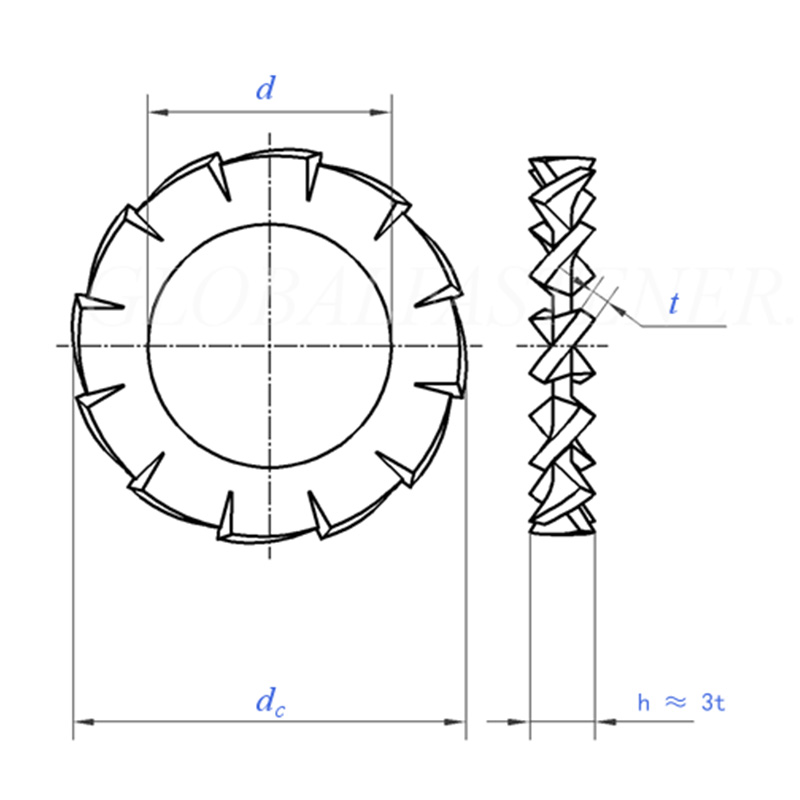

M6 Outer Serrated Lock Washer

Μέγεθος		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=ονομαστικό μέγεθος	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	μέγ	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	μέγιστο = ονομαστικό μέγεθος	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	ελάχ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Αριθμός δοντιών	ελάχ	9	9	9	9	10	11	11	12	14	14
ανά 1000 μονάδες skg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Για ονομαστική διάμετρο νήματος		Μ1.6	Μ2	Μ2.5	Μ3	Μ3.5	Μ4	Μ5	Μ6	Μ7	Μ8

Μέγεθος		10.5	13	15	17	19	21	23	25	28	31
d	min=ονομαστικό μέγεθος	10.5	13	15	17	19	21	23	25	28	31
d	μέγ	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	μέγιστο = ονομαστικό μέγεθος	18	20.5	24	26	30	33	36	38	44	48
de	ελάχ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Αριθμός δοντιών	ελάχ	16	16	18	18	18	20	20	20	22	22
ανά 1000 μονάδες skg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Για ονομαστική διάμετρο νήματος		Μ10	Μ12	Μ14	Μ16	Μ18	Μ20	Μ22	Μ24	Μ27	Μ30
