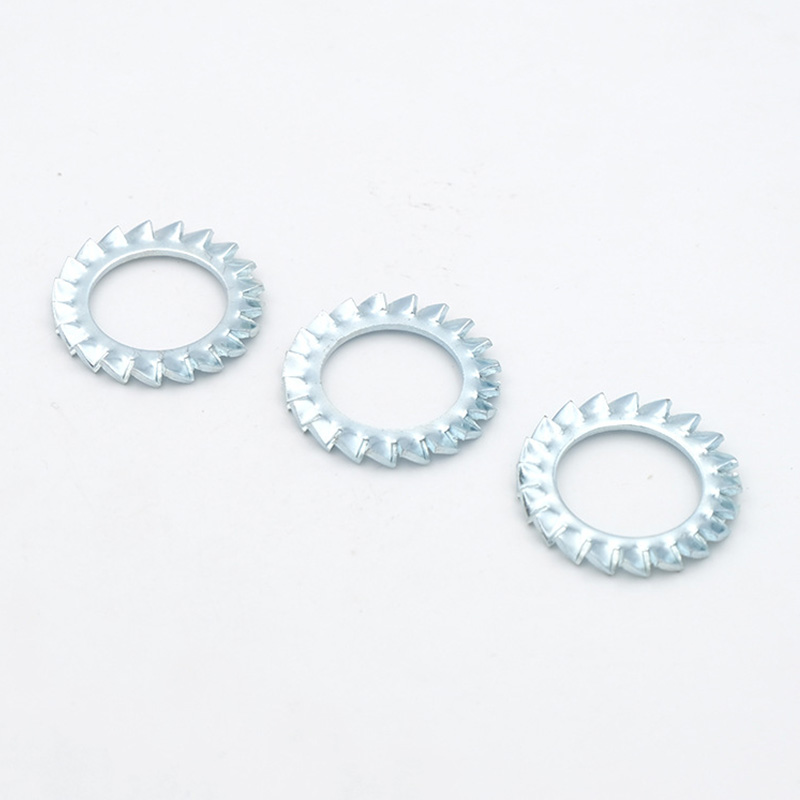

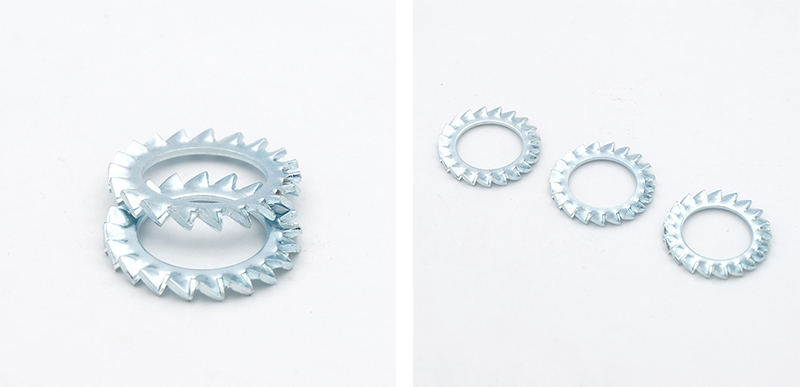

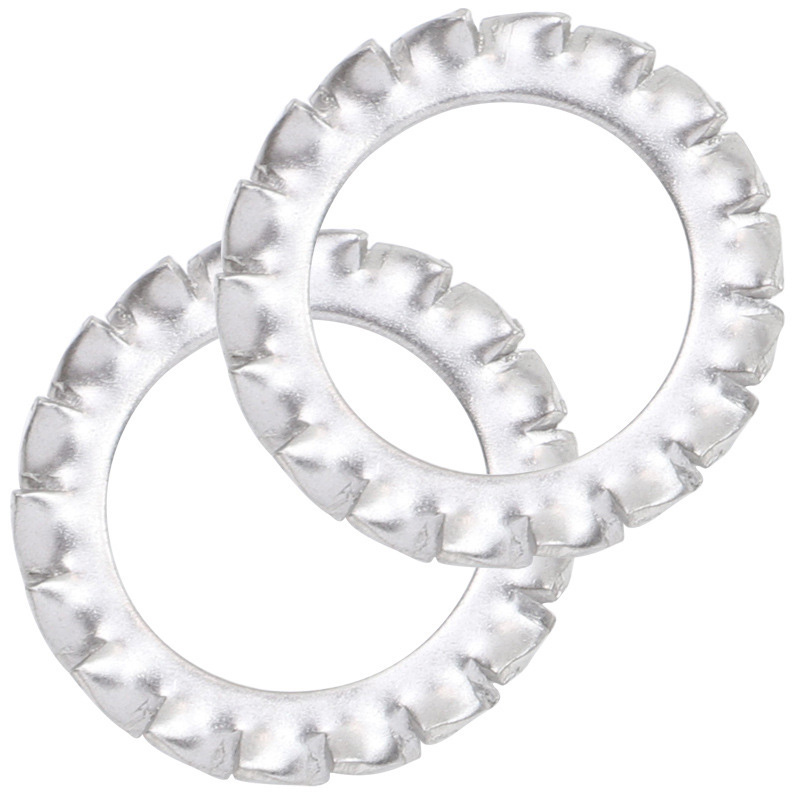

M3 Εξωτερικές οδοντώσεις Ροδέλα κλειδαριάς

Οι ροδέλες κλειδώματος εξωτερικών οδοντώσεων M3 που παράγονται από το εργοστάσιο Xiaoguo® έχουν καλή επαναχρησιμοποίηση. Εάν τα εξωτερικά δόντια των ροδέλες είναι ελαφρώς φθαρμένα μετά τη χρήση, μπορούν να επαναχρησιμοποιηθούν σε μη κρίσιμα σημεία ανάλογα με την κατάσταση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Αν και οι ροδέλες κλειδαριάς εξωτερικών οδοντώσεων M3 είναι μικρού μεγέθους, έχουν ένα ευρύ φάσμα εφαρμογών. Με τη συμπαγή του δομή, την αξιόπιστη δύναμη ασφάλισης και την αγωγιμότητα, παίζει σημαντικό ρόλο σε πολλούς τομείς.

(1) Ρομπότ, μηχανήματα ακριβείας

Στερέωση με μπουλόνια για εξοπλισμό υψηλής ακρίβειας και υψηλής δόνησης, όπως βιομηχανικές αρθρώσεις ρομπότ, βραχίονες κινητήρα και γραμμικές μονάδες

(2) Ηλεκτρονικά είδη ευρείας κατανάλωσης

Το πλαίσιο των κινητών τηλεφώνων, οι βάσεις κινητήρων των drones, οι δομές στήριξης για συσκευές VR/AR, οι εσωτερικές δομές των ελεγκτών παιχνιδιών κ.λπ., όλα αυτά τα σημεία σύνδεσης υψηλής αντοχής και μικρογραφίας

(3) Βιομηχανία νέας ενέργειας

M3 Εξωτερικές οδοντώσεις Οι ροδέλες κλειδώματος χρησιμοποιούνται σε βασικά σενάρια σε σταθμούς φόρτισης, όπως ηλεκτρικές μονάδες, μονάδες συστοιχιών μπαταρίας αποθήκευσης ενέργειας και φωτοβολταϊκοί μετατροπείς, όπου απαιτείται αντίσταση στη διάβρωση και στους κραδασμούς.

(4) Έπιπλα και είδη γραφείου

Μέτρα κατά της χαλάρωσης για τη σύνδεση μεταξύ της βάσης και της πλάτης των καρεκλών γραφείου, των μεταλλικών ραφιών, των βιτρινών, των φωτιστικών κ.λπ. κατά τις διαδικασίες αποσυναρμολόγησης και συναρμολόγησης

(5) Οπτικός και φωτογραφικός εξοπλισμός

Οι εσωτερικοί μηχανισμοί προσαρμογής, τα στηρίγματα φακών, οι συνδετήρες με κλίση κ.λπ. των οργάνων ακριβείας έχουν τη ζήτηση για συνδέσεις μικρού μεγέθους και υψηλής αντοχής

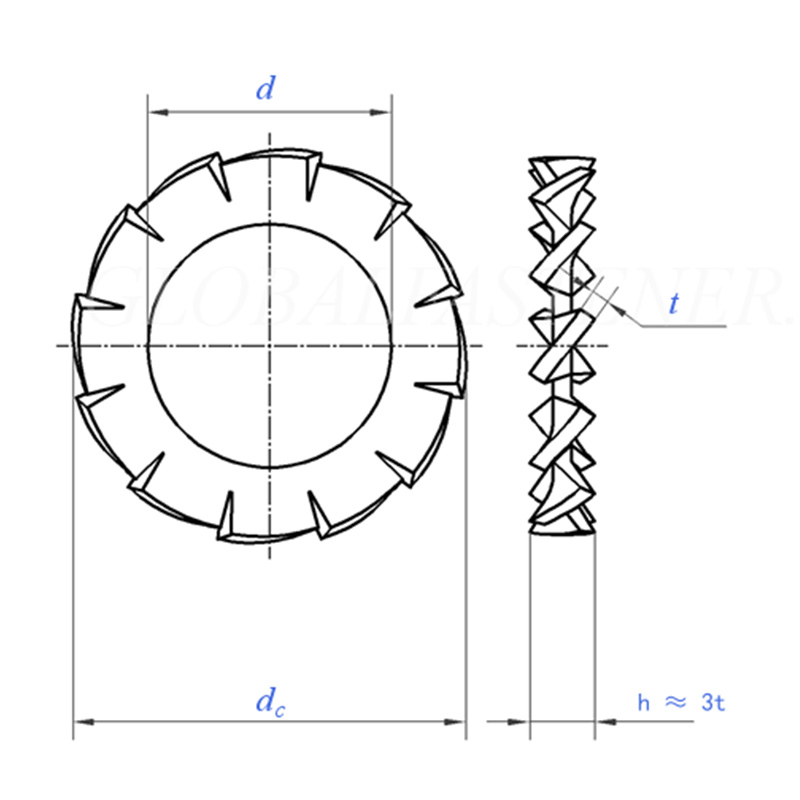

M3 External serrations Lock Washers

Μέγεθος		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min=ονομαστικό μέγεθος	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	μέγ	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	μέγιστο = ονομαστικό μέγεθος	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	ελάχ	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Αριθμός δοντιών	ελάχ	9	9	9	9	10	11	11	12	14	14
ανά 1000 μονάδες skg		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Για ονομαστική διάμετρο νήματος		Μ1.6	Μ2	Μ2.5	Μ3	Μ3.5	Μ4	Μ5	Μ6	Μ7	Μ8

Μέγεθος		10.5	13	15	17	19	21	23	25	28	31
d	min=ονομαστικό μέγεθος	10.5	13	15	17	19	21	23	25	28	31
d	μέγ	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	μέγιστο = ονομαστικό μέγεθος	18	20.5	24	26	30	33	36	38	44	48
de	ελάχ	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Αριθμός δοντιών	ελάχ	16	16	18	18	18	20	20	20	22	22
ανά 1000 μονάδες skg		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Για ονομαστική διάμετρο νήματος		Μ10	Μ12	Μ14	Μ16	Μ18	Μ20	Μ22	Μ24	Μ27	Μ30

Βασικές δυνάμεις

Οι ροδέλες κλειδαριάς εξωτερικών οδοντώσεων M3 μπορούν να χρησιμοποιηθούν σε τόσα πολλά σενάρια, κυρίως λόγω των πολλών ισχυρών χαρακτηριστικών τους.

(1) Αντικραδασμικό και αντιχαλαρωτικό

Οι εξωτερικές οδοντώσεις Lock Washers M3 είναι ένα επαγγελματικό εργαλείο για την αντίσταση στους κραδασμούς. Η εξωτερική δομή των δοντιών του έχει σχεδιαστεί ειδικά για να «αποτρέπει τη χαλάρωση των συνδετήρων σε περιβάλλον δόνησης», ειδικά σε εξοπλισμό με δυναμικά φορτία και συνεχή κίνηση.

(2) Ηλεκτρική γείωση

Τα αιχμηρά δόντια μπορούν εύκολα να διαπεράσουν το στρώμα οξειδίου ή την επίστρωση στη μεταλλική επιφάνεια, δημιουργώντας μια σταθερή ηλεκτρική διαδρομή.

(3) Φιλικό στο διάστημα

Για το εσωτερικό του εξοπλισμού ακριβείας, οι ροδέλες κλειδώματος εξωτερικών οδοντώσεων M3 μπορούν να τοποθετηθούν απευθείας κάτω από την κεφαλή του συνδετήρα, χωρίς να καταλαμβάνουν σχεδόν κανένα επιπλέον χώρο.

(4) Υπάρχουν διαθέσιμες επιλογές υλικού

Οι άνθρωποι μπορούν να επιλέξουν διαφορετικά υλικά με βάση το συγκεκριμένο περιβάλλον εφαρμογής. Ο χάλυβας ελατηρίου έχει υψηλή αντοχή και ο ανοξείδωτος χάλυβας είναι ανθεκτικός στη σκουριά, καθιστώντας το κατάλληλο για διάφορα σενάρια.
