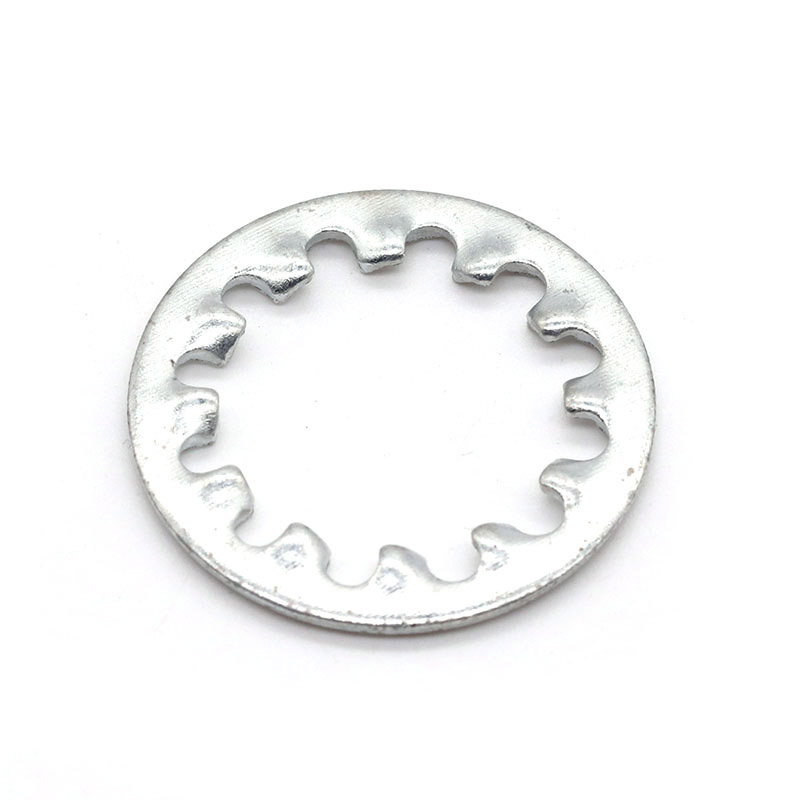

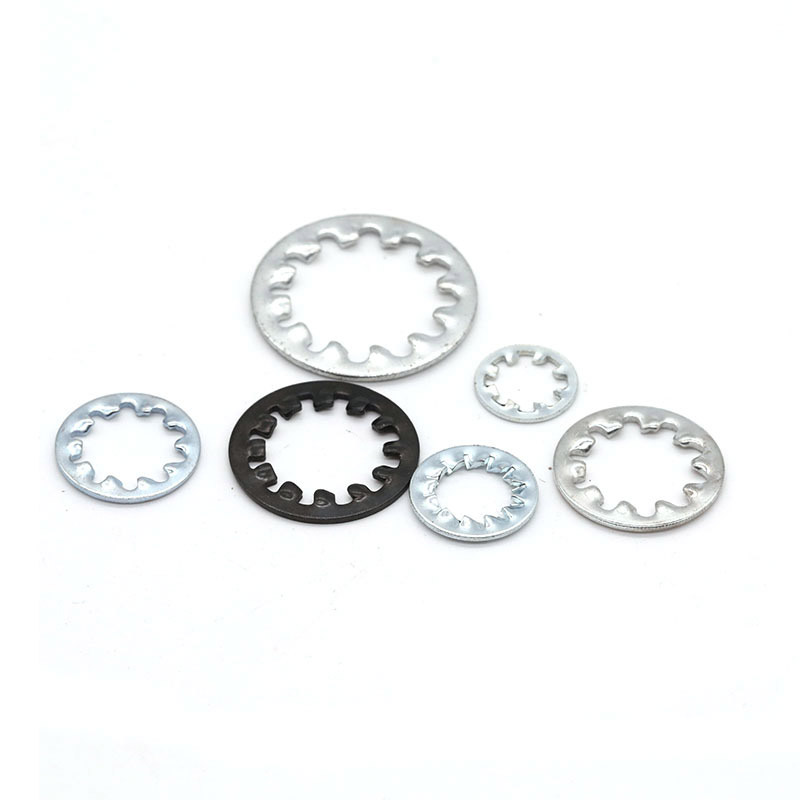

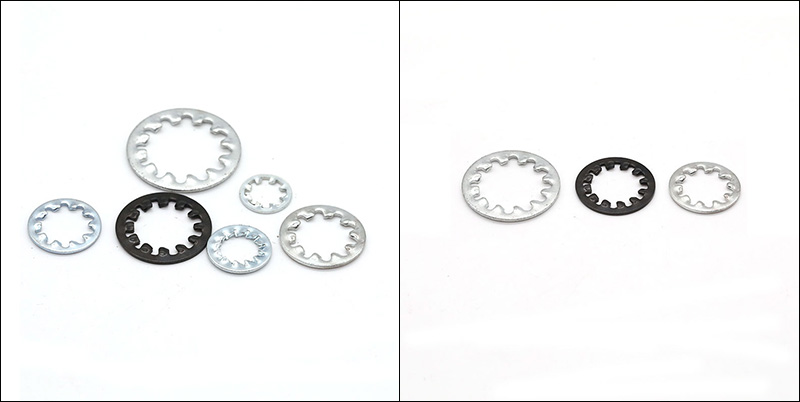

Κλειδαριές ροδέλες με εσωτερικά δόντια

Οι ροδέλες κλειδαριάς με εσωτερικά δόντια χωρίζονται κυρίως σε τυπικού τύπου (Τύπος AW) και βαρέως τύπου (Τύπος IOW). Η βασική διαφορά μεταξύ τους έγκειται στο βάθος και την αντοχή του σχήματος του γραναζιού.

(1) Πληκτρολογήστε AW

Βασικό χαρακτηριστικό: Υιοθέτηση ενός πιο πυκνού σχεδιασμού εσωτερικού γραναζιού για την κατανομή του φορτίου

Αρχή κλειδώματος: Αυξάνοντας τον αριθμό των σημείων επαφής κατά τη διάρκεια του δαγκώματος, χρησιμοποιείται η τριβή για την αποφυγή χαλάρωσης.

Προτιμώμενα υλικά: Συμβατικό ανθρακούχο χάλυβα ή οικονομικός ανοξείδωτος χάλυβας (όπως SUS304)

Φέρουσα ικανότητα: Κατάλληλο για μεσαίο και χαμηλό φορτίο, ελαφριά στερέωση

Κόστος: Οικονομικού τύπου

Τυπική εφαρμογή: Τα πλυντήρια τύπου AW Lock με εσωτερικό δόντια είναι κατάλληλα για ηλεκτρονικά κυκλώματα, πλακέτες PCB, οικιακές συσκευές, πίνακες οργάνων και άλλες συσκευές ελαφρού φορτίου.

(2) Πληκτρολογήστε IOW

Βασικό χαρακτηριστικό: Τα δόντια είναι βαθύτερα, πιο αιχμηρά και παχύτερα, με μεγαλύτερη δύναμη δαγκώματος.

Αρχή ασφάλισης: Χρησιμοποιώντας τις άκρες των δοντιών για να «πιάσετε και να δαγκώσετε» τη μεταλλική επιφάνεια, δημιουργείται μηχανική δύναμη ασφάλισης.

Υλικό: Κατασκευασμένο από χάλυβα ελατηρίου 65Mn, σκληρότητα HRC 39-50

Απόδοση φορτίου: Κατάλληλο για περιβάλλοντα εργασίας με βαρύ φορτίο και έντονους κραδασμούς

Χαρακτηριστικό κόστους: Μεγάλη αξία για αξιόπιστη απόδοση

Εφαρμογή: Οι ροδέλες κλειδώματος IOW με εσωτερικά δόντια είναι ιδανικές για εξαρτήματα βαρέως τύπου. Χρησιμοποιείται ευρέως σε σασί και κινητήρες αυτοκινήτων, βιομηχανικά μηχανήματα και εξοπλισμό ανύψωσης κατασκευών.

Με απλά λόγια, ποιο να διαλέξετε μεταξύ τυπικού AW και IOW βαρέως τύπου οφείλεται κυρίως στην καταπόνηση εργασίας στα μπουλόνια. Για χρήσεις ελαφρού φορτίου όπως ηλεκτρονικά και οικιακές συσκευές, ο κανονικός τύπος AW είναι αρκετός και πιο φιλικός προς τον προϋπολογισμό.

Για καταστάσεις με ισχυρούς κραδασμούς ή κρούσεις, όπως αυτοκίνητα και μεγάλες βιομηχανικές μηχανές, χρησιμοποιήστε τον τύπο βαρέως τύπου IOW για να διατηρήσετε ασφαλείς τις ενώσεις των μπουλονιών.

Μ2	2.2	2.34	4.20	4.5	0.28	0.32
Μ2.5	2.7	2.84	5.20	5.5	0.37	0.43
Μ3	3.2	3.38	5.70	6.0	0.37	0.43
Μ3.5	3.7	3.88	6.64	7.0	0.47	0.53
Μ4	4.3	4.48	7.64	8.0	0.47	0.53
Μ5	5.3	5.48	9.64	10.0	0.57	0.63
Μ6	6.4	6.62	10.57	11.0	0.67	0.73
Μ7	7.4	7.62	12.07	12.5	0.77	0.83
Μ8	8.4	8.62	14.57	15.0	0.77	0.83
Μ10	10.5	10.77	17.57	18.0	0.87	0.93
Μ12	13.0	13.27	19.98	20.5	0.96	1.04
Μ14	15.0	15.27	23.48	24.0	0.96	1.04
Μ16	17.0	17.27	25.48	26.0	1.16	1.24
Μ18	19.0	19.33	29.48	30.0	1.36	1.44
Μ20	21.0	21.33	32.38	33.0	1.36	1.44
Μ24	25.0	25.33	37.38	38.0	1.45	1.55

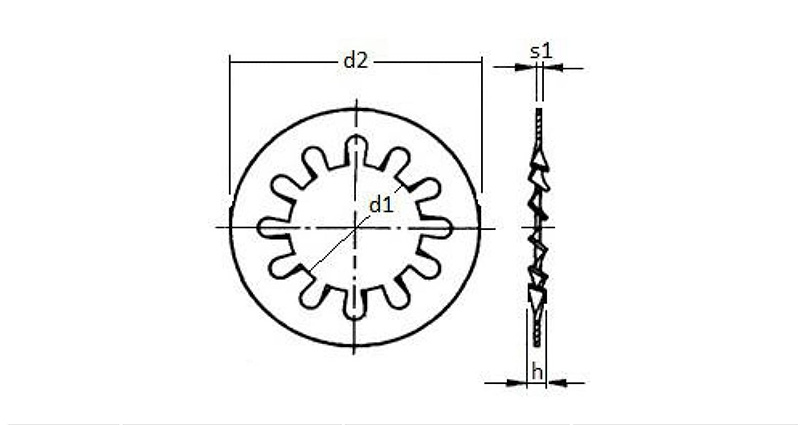

Οι πληροφορίες και το σχέδιο που παρέχονται είναι μόνο αναφορά

Μπορεί να θέλετε να μάθετε

(1) Ποιο στυλ πρέπει να χρησιμοποιήσω για εγκαταστάσεις κινητήρων αυτοκινήτων;

Σας προτείνουμε να πάτε με ροδέλες εσωτερικής κλειδαριάς δοντιών IOW. Λειτουργούν εξαιρετικά στο να εμποδίζουν τις βίδες να χαλαρώνουν.

(2) Έχετε εκδόσεις από ανοξείδωτο χάλυβα και για τα δύο στυλ;

Σίγουρος. Και οι δύο τύποι AW και IOW μπορούν να παραδοθούν από ανοξείδωτο χάλυβα, όπως A2/304 και A4/316.

(3) Ποια είναι η διαφορά σκληρότητας μεταξύ των τύπων IOW και AW;

Οι τυποποιημένες ροδέλες από ανθρακούχο χάλυβα AW έχουν συνήθως σκληρότητα HRC 35-45. Η βαρέως τύπου έκδοση ανθρακούχου χάλυβα IOW είναι πιο σκληρή, με σκληρότητα γενικά από HRC 42 έως 50.
