Εξωτερικές οδοντωτές κωνικές ροδέλες κλειδαριάς

Προφόρτιση κωνικού ελατηρίου

Οι Εξωτερικές οδοντωτές κωνικές ροδέλες κλειδαριάς είναι σε σχήμα ρηχού πιάτου (κωνικό) στην ελεύθερη τους κατάσταση και έχουν ένα ορισμένο φυσικό ύψος.

Όταν ξεκίνησε η λειτουργία σύσφιξης, η ροδέλα ωθήθηκε στην εσοχή και η κωνική δομή ισοπέδωσε σταδιακά.

Η πεπλατυσμένη ροδέλα, παρά το γεγονός ότι είναι συμπιεσμένη, προσπαθεί πάντα να επιστρέψει στο αρχικό της κωνικό σχήμα, παράγοντας έτσι συνεχώς μια αξονική ελαστική δύναμη.

Αυτή η ελαστική δύναμη δρα μεταξύ της κεφαλής της βίδας και του τεμαχίου εργασίας, διατηρώντας σταθερή προφόρτιση για το σπείρωμα και αντισταθμίζοντας μικρά κενά που προκαλούνται από θερμική διαστολή, φθορά ή παραμόρφωση υλικού.

Μηχανική κλειδαριά εξωτερικού δοντιού

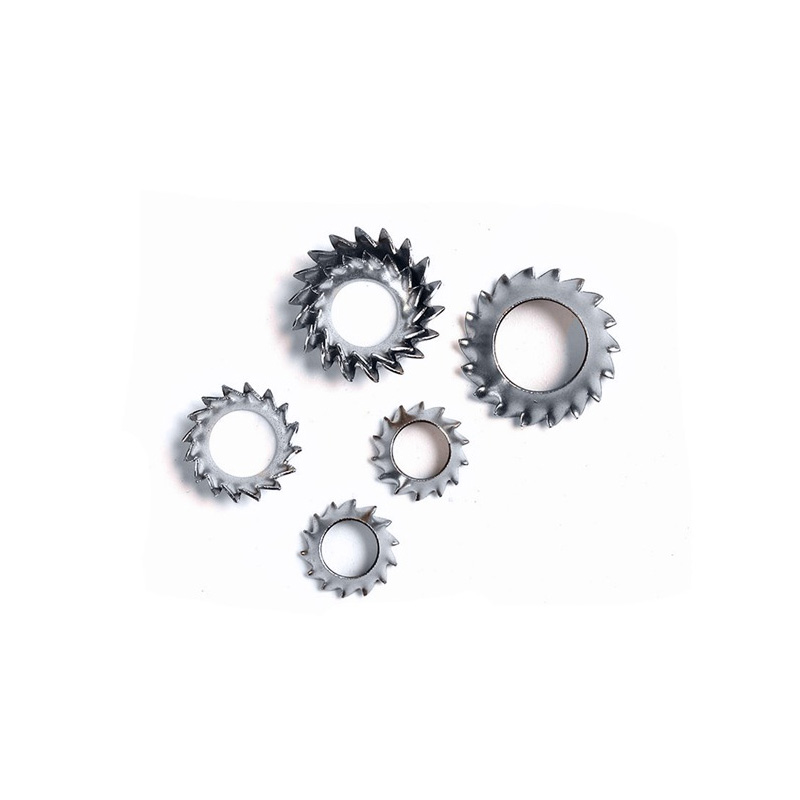

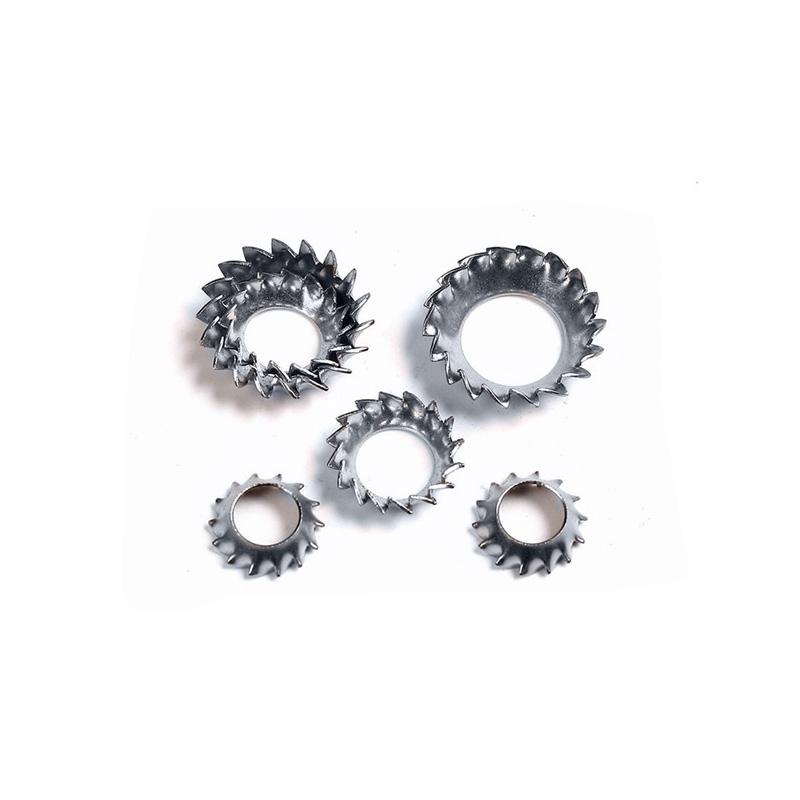

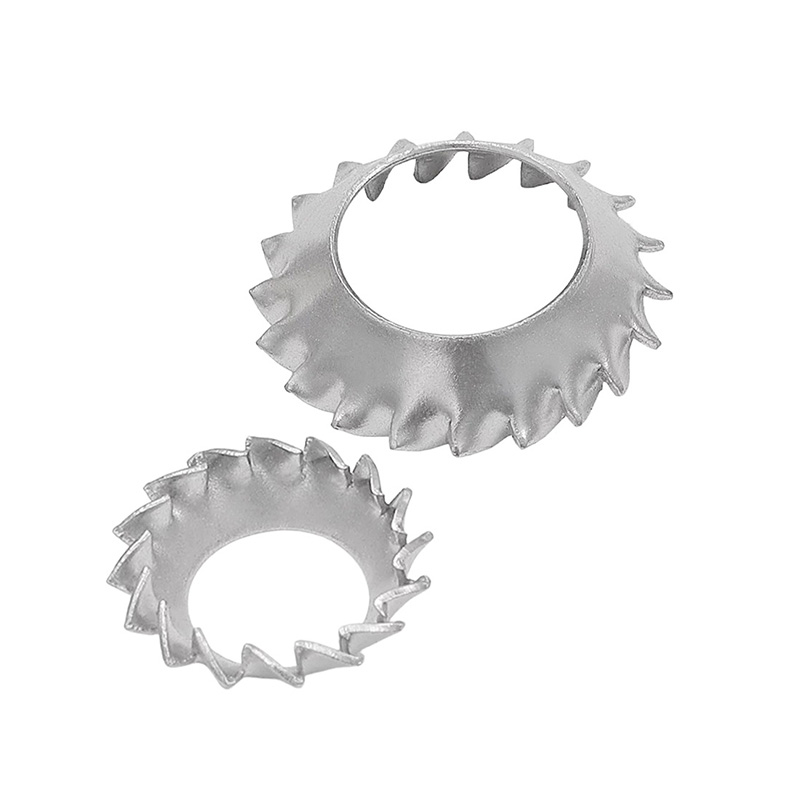

Υπάρχει μια σειρά από αιχμηρά ακτινωτά δόντια στην εξωτερική περιφέρεια των ροδέλες κωνικής κλειδαριάς με οδοντωτό εξωτερικό δόντι.

Όταν η ροδέλα είναι πεπλατυσμένη, αυτά τα εξωτερικά δόντια δαγκώνουν στην επιφάνεια του τεμαχίου εργασίας, δημιουργώντας πολλαπλές μηχανικές εμπλοκές.

Μετά το δάγκωμα των δοντιών, ισοδυναμεί με την προσθήκη αντίστασης κατά της περιστροφής μεταξύ της ροδέλας και του τεμαχίου εργασίας.

Αυτός ο μηχανικός μηχανισμός κλειδώματος μπορεί να αντισταθεί αποτελεσματικά στη χαλάρωση που προκαλείται από κραδασμούς, κραδασμούς και δυναμικά φορτία.

Countersunk Flush Fit

Η κωνική επιφάνεια των εξωτερικών οδοντωτών κωνικών ροδέλες κλειδώματος ταιριάζει με την κωνική επιφάνεια της τυπικής κεφαλής βιδωτής βίδας.

Μετά την εγκατάσταση, η ροδέλα εισάγεται πλήρως στην εσοχή του τεμαχίου εργασίας και η κεφαλή της βίδας βρίσκεται στο ίδιο επίπεδο ή ελαφρώς χαμηλότερα από την επιφάνεια του τεμαχίου εργασίας.

Αυτό διασφαλίζει ότι η επιφάνεια συναρμολόγησης είναι λεία και επίπεδη, χωρίς προεξοχές και δεν προκαλεί ενόχληση όταν αγγίζεται, δεν παρεμβαίνει σε άλλα εξαρτήματα και δεν επηρεάζει το πλέγμα μεταξύ των δοντιών και του τεμαχίου εργασίας.

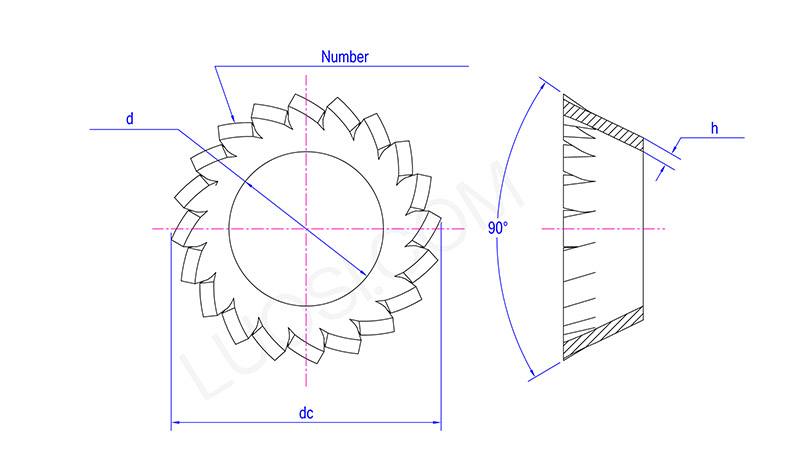

Δευτ	φ2,5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d μέγ	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Αριθμός Αριθμός δοντιών ελάχ	10	12	12	14	14	16	18	20	26	28	30

Απαντήσεις σε συχνές ερωτήσεις

(1) Είναι σταθερή η σκληρότητα και η ροπή;

Όλες οι ροδέλες κωνικής κλειδαριάς με οδοντωτό εξωτερικό δόντι κατασκευάζονται με θερμική επεξεργασία. Η σκληρότητα, η ελαστικότητα και η ροπή ασφάλισης διατηρούνται σταθερά για παραγγελίες παρτίδων.

(2) Παρέχετε δωρεάν δείγματα;

Α: Μπορούμε να προσφέρουμε δωρεάν τυποποιημένα δείγματα, ο αγοραστής χρειάζεται μόνο να αναλάβει το κόστος μεταφοράς.

(3) Ποιο είναι το MOQ σας για τυπικά και προσαρμοσμένα μεγέθη;

Τα τυπικά μεγέθη υποστηρίζουν μικρή δοκιμαστική παραγγελία. Τα προσαρμοσμένα μη τυποποιημένα είδη χρειάζονται μικρό MOQ, δεχόμαστε παραγγελία δείγματος και μαζική παραγωγή.
