Ροδέλα κωνικής κλειδαριάς με οδοντωτό εξωτερικό δόντι

Οι ροδέλες κωνικής κλειδαριάς με οδοντωτό εξωτερικό δόντι Countersunk του εργοστασίου Xiaoguo® έχουν ενσωματωμένο σχήμα εσοχής. Όταν τα βάζετε μέσα, κάθονται στο ίδιο επίπεδο με ή κάτω από την επιφάνεια του τμήματος, έτσι ώστε ολόκληρη η εξωτερική όψη να καταλήγει λεία και επίπεδη.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Αυτές οι ροδέλες κωνικής κλειδαριάς με οδοντωτό εξωτερικό δόντι Countersunk είναι δακτύλιοι ασφάλισης σε σχήμα κώνου με βυθισμένο προφίλ και δόντια γύρω από την εξωτερική άκρη. Το βυθισμένο σχήμα τους επιτρέπει να εφαρμόζουν ακριβώς σε εσοχές οπές στερέωσης, έτσι ώστε η κεφαλή της βίδας να καταλήγει στο ίδιο επίπεδο με ή κάτω από την επιφάνεια του εξαρτήματος. Όταν σφίγγετε τη βίδα, το τμήμα του κώνου σπρώχνεται προς τα πίσω με σταθερή πίεση ελατηρίου και τα εξωτερικά δόντια δαγκώνουν στο υλικό βάσης. Αυτό αποτρέπει τη χαλάρωση του συνδετήρα όταν τα πράγματα δονούνται ή κινούνται υπό φορτίο.

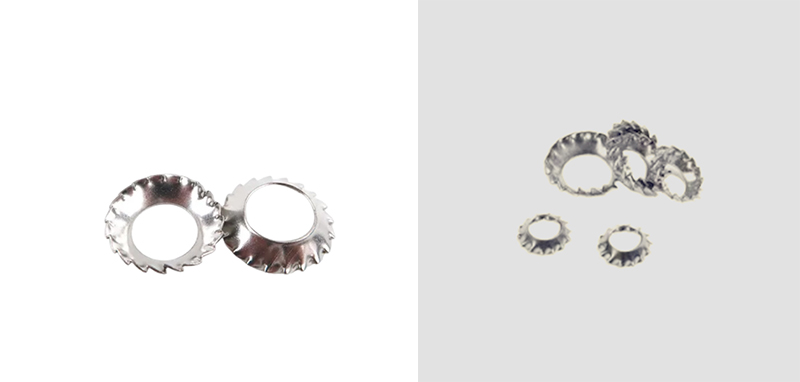

Countersunk External Tooth Serrated Conical Lock Washers

Οδηγός εγκατάστασης

Ακολουθεί ο οδηγός εγκατάστασης για τις ροδέλες κωνικής κλειδαριάς με οδοντωτό εξωτερικό δόντι Countersunk. Μπορείτε να το χρησιμοποιήσετε ως αναφορά για τη λειτουργία σας.

(1) Προδιαγραφές Επιλογής

Αντιστοιχίστε τις αντίστοιχες εσωτερικές και εξωτερικές διαμέτρους των Countersunk External Tooth Serrated Conical Lock Washers με τις προδιαγραφές των βιδών βύθισης. Οι προδιαγραφές πρέπει να είναι συνεπείς για να μην είναι πολύ μεγάλες ή πολύ μικρές, κάτι που μπορεί να επηρεάσει την εφαρμογή και το αποτέλεσμα κατά της χαλάρωσης.

(2) Κατεύθυνση εγκατάστασης (σημείο κλειδί)

Κωνική κυρτή επιφάνεια + εξωτερική επιφάνεια δοντιού στραμμένη προς την κεφαλή της βίδας

Η επίπεδη πίσω επιφάνεια πρέπει να είναι σφιχτά συνδεδεμένη με την επιφάνεια του λαμαρίνας του τεμαχίου εργασίας

Μην τοποθετείτε προς την αντίστροφη κατεύθυνση. Η τοποθέτηση προς την αντίστροφη κατεύθυνση θα χάσει τις λειτουργίες ελαστικής προσύσφιξης και ασφάλισης της επιφάνειας των δοντιών.

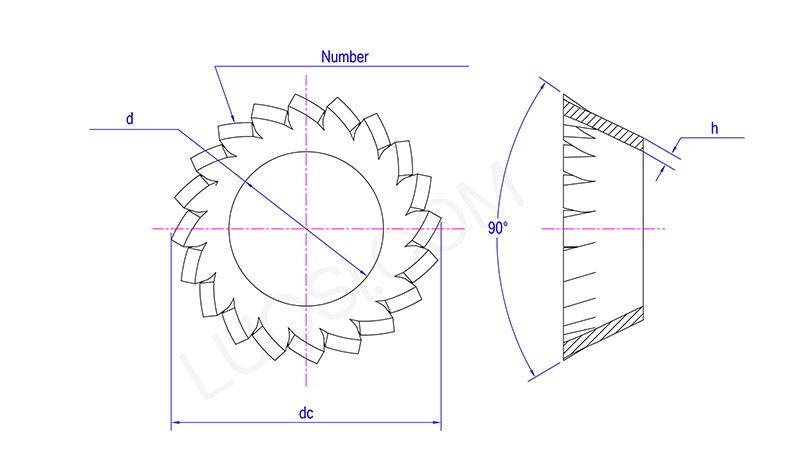

Countersunk External Tooth Serrated Conical Lock Washers

Δευτ	φ2,5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d μέγ	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Αριθμός Αριθμός δοντιών ελάχ	10	12	12	14	14	16	18	20	26	28	30

(3) Ευθυγραμμίστε σωστά τη ροδέλα

Περάστε τις ροδέλες κωνικής κλειδαριάς με οδοντωτό εξωτερικό δόντι στη βυθισμένη βίδα και, στη συνέχεια, τοποθετήστε ολόκληρο το σετ στην οπή στερέωσης. Η εσωτερική κωνικότητα της ροδέλας θα ευθυγραμμιστεί ώστε να ταιριάζει στη γωνία της κεφαλής της βίδας.

(4) Σφίξτε πρώτα με το χέρι

Ξεκινήστε γυρίζοντας τη βίδα με το χέρι. Κρατήστε το επίπεδο πάνω στη ροδέλα και βεβαιωθείτε ότι είναι ίσιο – χωρίς κλίση.

(5) Σφίξτε στην τυπική ροπή

Χρησιμοποιήστε ένα κλειδί και σφίξτε με τις συνήθεις προδιαγραφές ροπής. Πιέστε το τόσο ώστε να ισιώσει λίγο ο κώνος ώστε να δώσει λίγη τάση ελατηρίου και αφήστε τα εξωτερικά δόντια να δαγκώσουν απαλά στην επιφάνεια.

(6) Μερικά πράγματα που πρέπει να προσέξετε

Μην σφίγγετε υπερβολικά – Μείνετε στη συνιστώμενη ροπή. Μην χρησιμοποιείτε κρουστικό κλειδί για να το σφυρίσετε.

Μη στοιβάζετε ποτέ ροδέλες – Χρησιμοποιείτε μόνο μία ανά βίδα. Η στοίβαξή τους δημιουργεί ανομοιόμορφη πίεση, λυγίζει τη ροδέλα και σκοτώνει την ικανότητά της να κλειδώνει.
