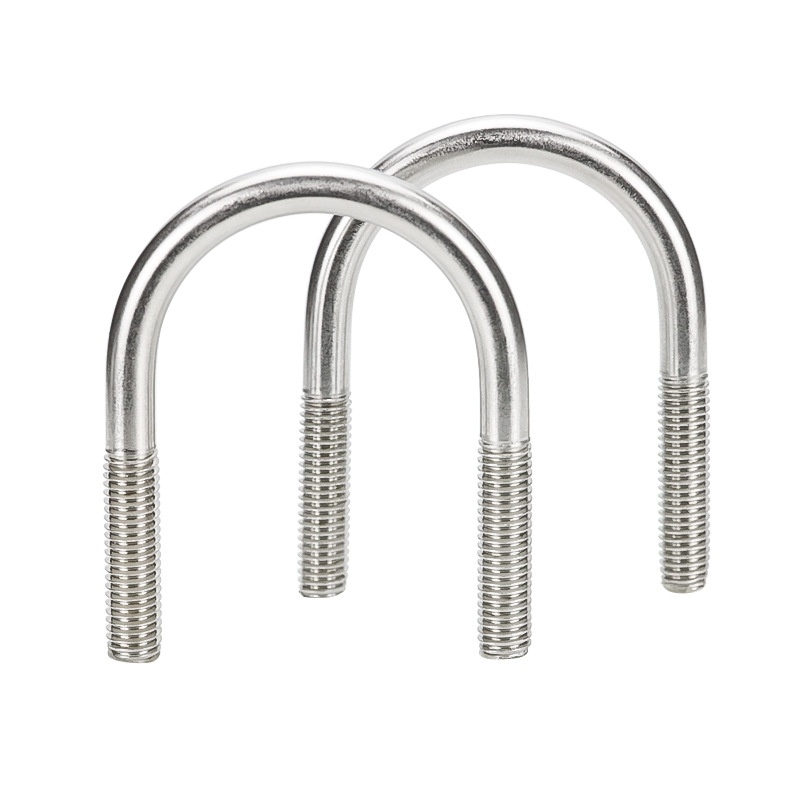

Βίδα U με σπείρωμα

Με σπείρωμα U Το μπουλόνι (επίσης γνωστό ως μπουλόνι αλόγου ή μπουλόνι σε σχήμα U) είναι ένας τύπος συνδετήρα που έχει σχήμα σαν το γράμμα "U". Και τα δύο άκρα είναι επεξεργασμένα με κλωστές και μπορούν να χρησιμοποιηθούν σε συνδυασμό με παξιμάδια και ροδέλες. Ο καμπύλος σχεδιασμός σε σχήμα U του επιτρέπει να "ανοίγει" και να περικλείει σωληνωτά ή φύλλα σαν αντικείμενα, και εφαρμόζοντας τα σπειρώματα και στα δύο άκρα, μπορεί να επιτύχει το αποτέλεσμα που δεν μπορούν να επιτύχουν τα συνηθισμένα μπουλόνια.

Παράμετροι

Βασικές παράμετροι

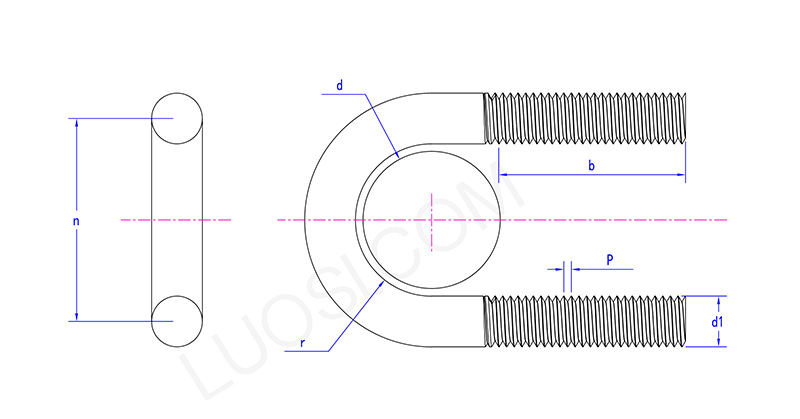

Οι παράμετροι προδιαγραφής πυρήνα του κοχλιωτού μπουλονιού U είναι:

Διάμετρος σπειρώματος (d): Καλύπτει διάφορες προδιαγραφές από M6 έως M64, ικανό να καλύψει όλες τις απαιτήσεις μεγέθους, από μικρούς σωλήνες νερού έως μεγάλους βιομηχανικούς σωλήνες.

Ακτίνα κάμψης (R): Καθορίζει το μέγεθος του τόξου σχήματος U, μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες.

Μήκος ποδιού (L): Η απόσταση από το κέντρο του τόξου μέχρι το άκρο του νήματος, η οποία μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες.

Πλάτος ανοίγματος (α): Το εσωτερικό πλάτος διακένου μεταξύ των δύο βραχιόνων του σχήματος U, το οποίο μπορεί να προσαρμοστεί ανάλογα με τις ανάγκες.

Μήκος νήματος (m): Μπορεί να χωριστεί σε πλήρες νήμα και μη πλήρες νήμα. Το νήμα ταξινομείται επίσης ως χοντρό νήμα και λεπτό νήμα και μπορεί να ρυθμιστεί σύμφωνα με συγκεκριμένες απαιτήσεις.

Πεδία εφαρμογής

Ο κοχλίας U με σπείρωμα χρησιμοποιείται ευρέως στις ακόλουθες βιομηχανίες και σενάρια λόγω της μοναδικής δομής σε σχήμα U και της ισχυρής ικανότητας ασφάλισης:

(1) Αυτοκίνητα

Στην κατασκευή και συντήρηση αυτοκινήτων, είναι ένας απαραίτητος συνδετήρας κλειδιών. Χρησιμοποιείται κυρίως για τη στερέωση της σύνδεσης μεταξύ του φύλλου ελατηρίου και του άξονα, διασφαλίζοντας τη σταθερότητα του συστήματος ανάρτησης κάτω από μεγάλα φορτία και έντονους κραδασμούς. Επιπλέον, χρησιμοποιείται επίσης για τη στερέωση του συστήματος εξάτμισης, του σιγαστήρα, των εξαρτημάτων σωλήνων πλαισίου και διαφόρων στηριγμάτων. Συνήθως κατασκευάζεται από κράμα χάλυβα βαθμού 10,9 ή 12,9 (όπως 40Cr, 42CrMo) και συνδυάζεται με επεξεργασία επιφανειών Dacromet ή μαυρίσματος.

(2) Μηχανική Αγωγών

Κατά την εγκατάσταση συστημάτων αποχέτευσης, HVAC, πυροπροστασίας και βιομηχανικών σωληνώσεων, οι σωλήνες νερού, αγωγοί αερίου, σωλήνες ατμού ή δίσκοι καλωδίων στερεώνονται σταθερά στα στηρίγματα, στις κρεμάστρες ή στους τοίχους με τη μέθοδο «brace».

(3) Κατασκευαστική Μηχανική και Μεταλλικές Κατασκευές

Στον τομέα των κτιριακών κατασκευών, οι βίδες τύπου U χρησιμοποιούνται συχνά για συνδέσεις μεταλλικών κατασκευών, στερέωση ενσωματωμένων εξαρτημάτων και συστήματα σεισμικής υποστήριξης. Για παράδειγμα, σε δοκούς κουρτινών, θεμέλια εξοπλισμού, σκαλωσιές και στοές σωλήνων, τα μπουλόνια τύπου U μπορούν να συνδέσουν εγκάρσιες δοκούς, κολώνες ή σωλήνες στην κύρια κατασκευή.

(4) Μηχανική Πλοίων και Ναυτιλίας

Σε περιβάλλοντα με σοβαρή διάβρωση όπως ναυπηγεία, εγκαταστάσεις αποβάθρας και υπεράκτιες πλατφόρμες, αυτά τα υλικά χρησιμοποιούνται ευρέως για τη στερέωση σωλήνων καταστρώματος, στηρίγματα καλωδίων, βάσεις εξοπλισμού και κιγκλιδώματα. Λόγω της παρατεταμένης έκθεσης σε θαλασσινό νερό ή στην αλμυρή ομίχλη, είναι απαραίτητο να επιλέξετε υλικά με εξαιρετική αντοχή στη διάβρωση, όπως ανοξείδωτο ατσάλι 304, ανοξείδωτο ατσάλι 316L ή ανοξείδωτο χάλυβα διπλής όψης.
