Σετ Βιδωτό Κολάρο

Το κολάρο σετ βιδών χρησιμοποιείται συνήθως σε βιομηχανικές εφαρμογές υψηλού φορτίου όπου οι παραδοσιακοί δακτύλιοι κουμπώματος δεν έχουν επαρκή αντοχή συγκράτησης. Η XIAOGUO® διαθέτει μια επαγγελματική ομάδα με χρόνια εμπειρίας και μπορεί να χειριστεί επείγουσες παραγγελίες εντός 72 ωρών κατά τη διάρκεια κρίσεων στην αλυσίδα εφοδιασμού.

Μοντέλο:GB/T 885-1986

Αποστολή Ερώτησης

περιγραφή προϊόντος

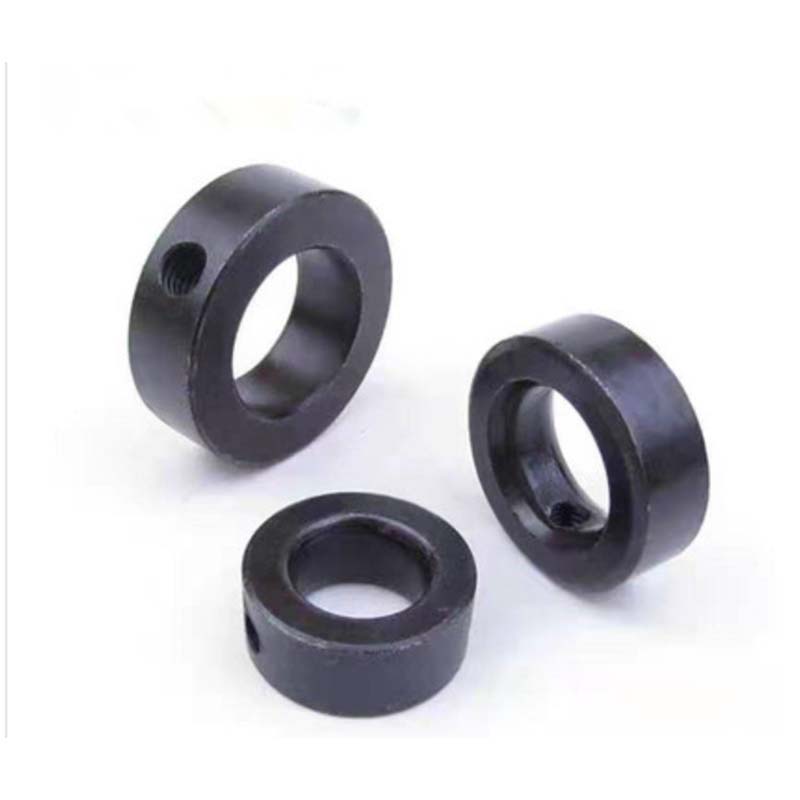

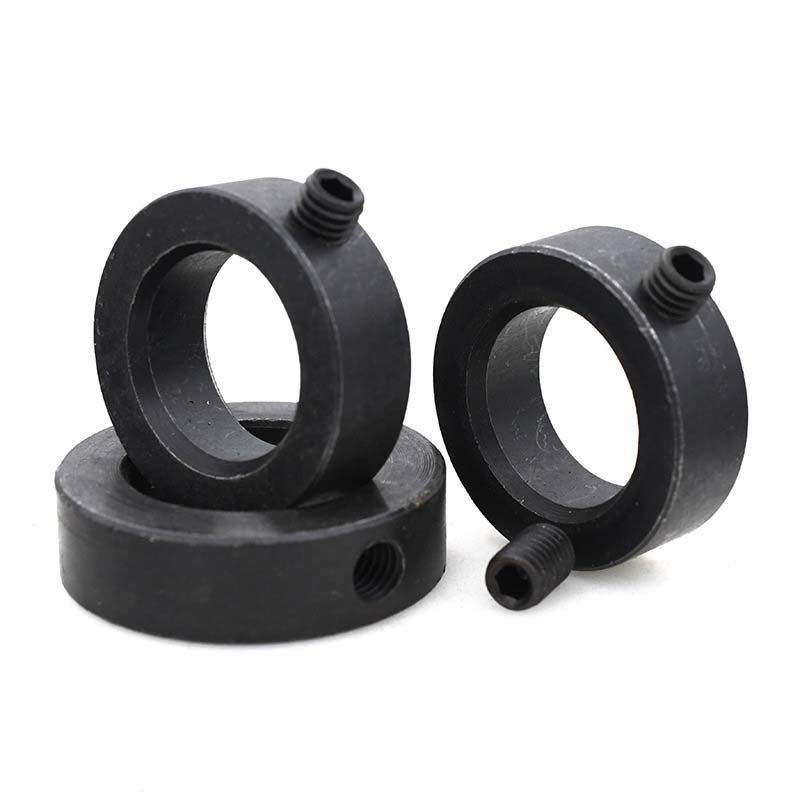

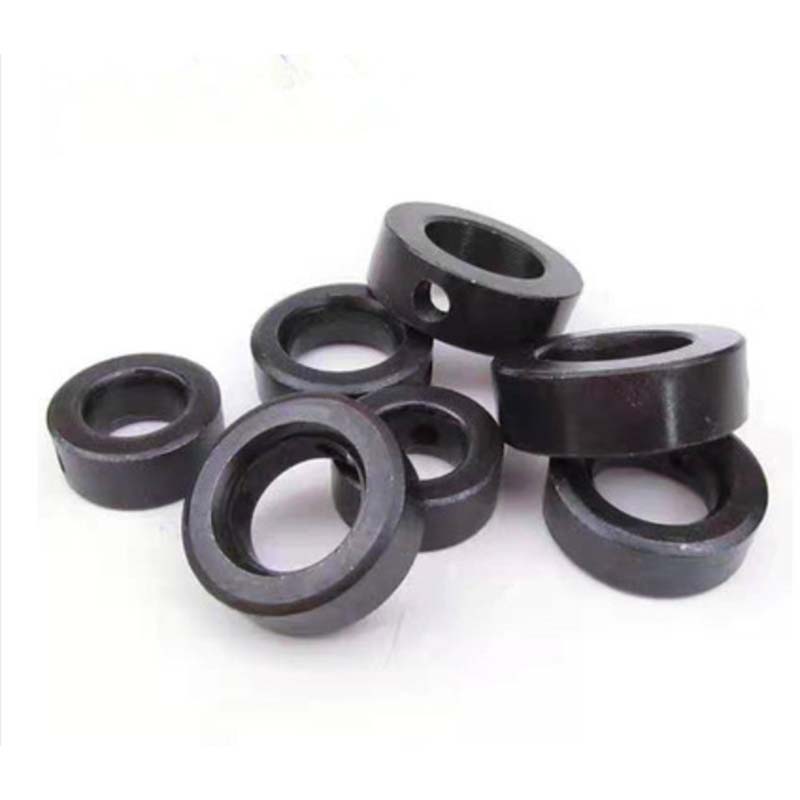

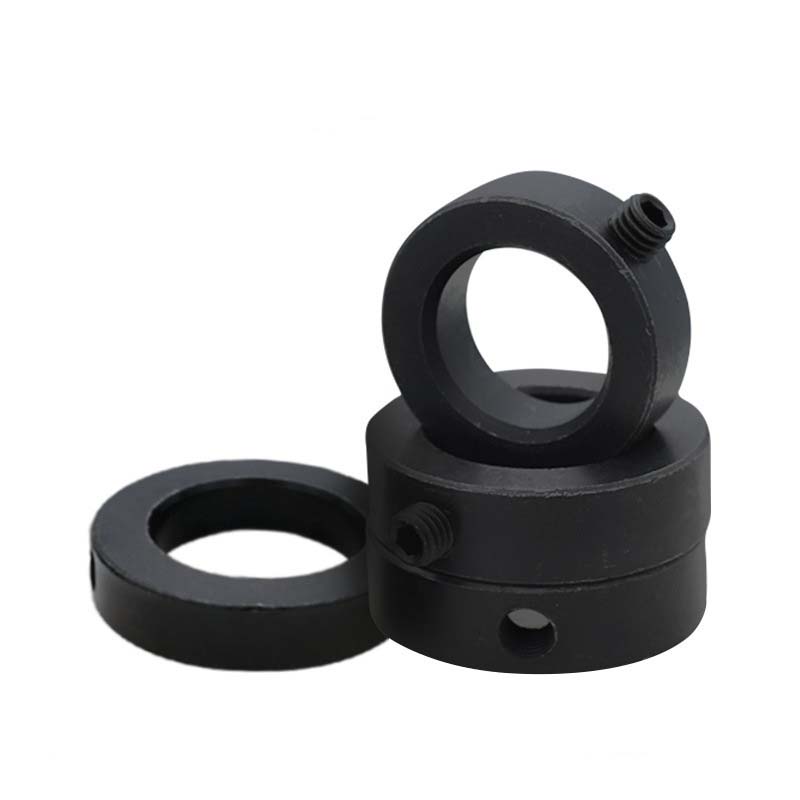

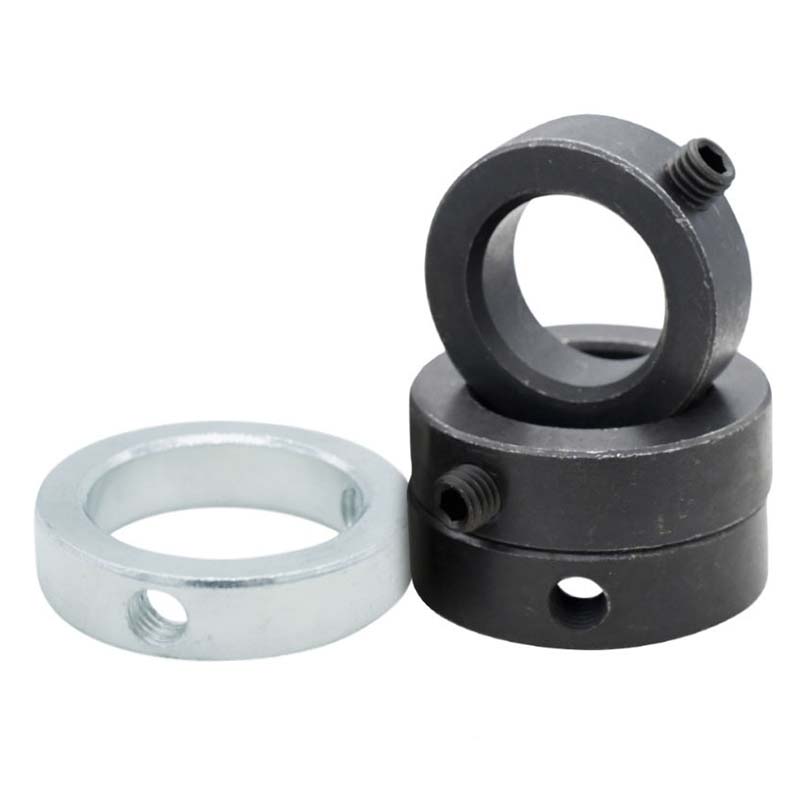

Το σετ βιδωτό κολάρο είναι ένας κυκλικός, δακτυλιοειδής συνδετήρας με ρυθμιστή βίδα. Είναι εύκολο να εγκατασταθεί από ένα άτομο, χωρίς να απαιτούνται ειδικά εργαλεία. Για να αφαιρέσετε, απλά χαλαρώστε το παξιμάδι ασφάλισης. Χρησιμοποιείται ευρέως σε μεγάλους ηλεκτρικούς κινητήρες, θραυστήρες, μηχανήματα εξόρυξης, εργαλειομηχανές CNC, μηχανήματα εκτύπωσης και άλλο εξοπλισμό.

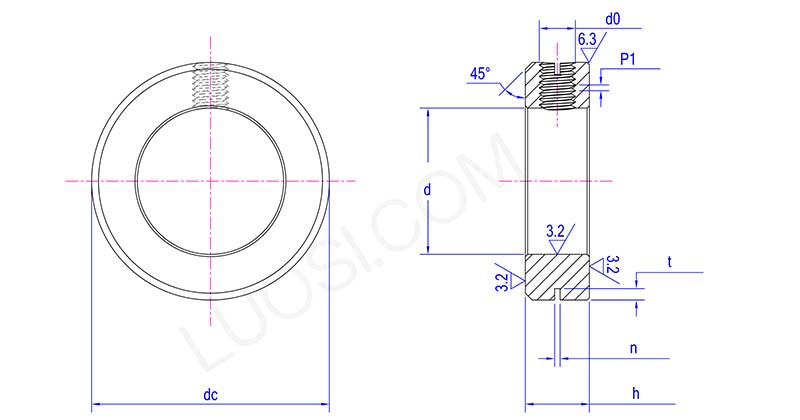

Set Screw Collar

Δευτ	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
d μέγ	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
d min	8	9	10	12	13	14	15	16	17	18	19
h μέγ	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n μέγ	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t μέγ	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
dc	20	22	22	25	25	28	30	30	32	32	35
d0	Μ5	Μ5	Μ5	Μ5	Μ5	Μ6	Μ6	Μ6	Μ6	Μ6	Μ6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

Το Xiaoguo® κατασκευάζει αυτόν τον βιδωτό δακτύλιο ασφάλισης από διαφορετικά υλικά με βάση αυτό που χρειάζεστε. Για αντοχή σε χημικά, χρησιμοποιούμε ποιότητες ανοξείδωτου χάλυβα όπως 304 ή 316. Εάν βρίσκεται σε κατάσταση υψηλής πίεσης, θα χρησιμοποιήσει κράμα χάλυβα 4140. Και για αεροδιαστημικά αντικείμενα όπου το βάρος έχει σημασία, υπάρχει ελαφρύ τιτάνιο. Υπάρχουν επίσης εκδόσεις με πολυμερή επιστρώσεις για μείωση της διάβρωσης όταν έχετε ρυθμίσεις μικτών μετάλλων. Όλα τα υλικά περνούν από σκληρό έλεγχο σκληρότητας (HRC 35-50) και ελέγχους υπερήχων για να βεβαιωθείτε ότι πληρούν τα βιομηχανικά πρότυπα όπως το ASME B18.27 και το DIN 471/472 για το πόσο φορτίο μπορούν να αντέξουν.

Τακτικός έλεγχος και συντήρηση

Για να διατηρήσετε τη σωστή λειτουργία των κολάρων βίδας ρύθμισης, ελέγξτε τη στεγανότητα της βίδας ρύθμισης τώρα και στη συνέχεια χρησιμοποιώντας ένα δυναμόκλειδο, στοχεύστε στα 10-15 Nm. Χρησιμοποιήστε ένα διαλύτη για να καθαρίσετε τις κλωστές και να απαλλαγείτε από τυχόν βρομιές και να τις βάζετε κάθε χρόνο φρέσκο γράσο με βάση το λίθιο. Μην σφίγγετε υπερβολικά τις βίδες, καθώς αυτό μπορεί να χαλάσει το κολάρο της ασφάλισης. Εάν εκτίθεται σε θαλασσινό νερό ή οξέα, ελέγξτε την επίστρωση δύο φορές το χρόνο για να βεβαιωθείτε ότι είναι ακόμα καλή. Αν δείτε φθορά βαθύτερη από 0,1 mm στα εξαρτήματα που αγγίζουν, θα πρέπει να το αντικαταστήσετε.

Ποιες ανοχές άξονα είναι συμβατές;

Τα σετ κολάρα βιδών λειτουργούν με μεγέθη άξονα από 10 mm έως 200 mm, χρησιμοποιώντας κοινά επίπεδα ανοχής όπως h9 ή h11. Οι ρυθμιζόμενες βίδες στο κολάρο ασφάλισης μπορούν να χειριστούν μικρά χτυπήματα ή ανομοιομορφίες του άξονα (έως ±0,05 mm), ώστε να εξακολουθεί να εφαρμόζει σφιχτά χωρίς να χαλάει τον τρόπο λειτουργίας του.
