Μετρική βίδα φλάντζας τύπου U 12 Piont

Οι μετρικές βίδες φλάντζας τύπου U 12 piont είναι τέλειες για ακριβείς και ασφαλείς εγκαταστάσεις. Το εργοστάσιο Xiaoguo® μπορεί να καλύψει τις ανάγκες σας. Παράγουμε σύμφωνα με το πρότυπο εφαρμογής του ASME/ANSI B18.2.5M-2009. Παραγγείλετε τώρα και αποκτήστε τις αξιόπιστες βίδες που χρειάζεστε.

Αποστολή Ερώτησης

περιγραφή προϊόντος

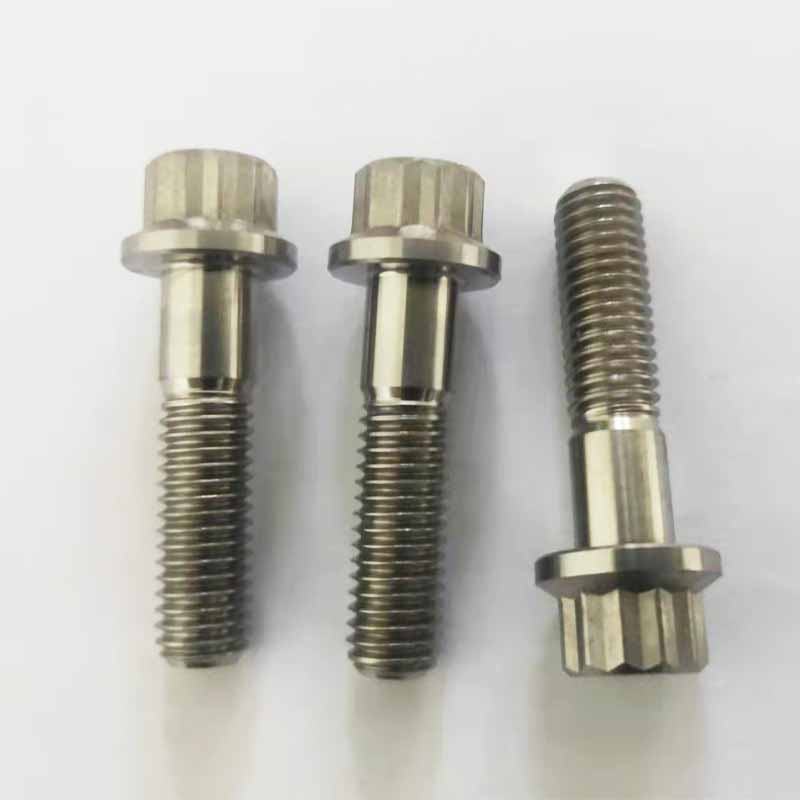

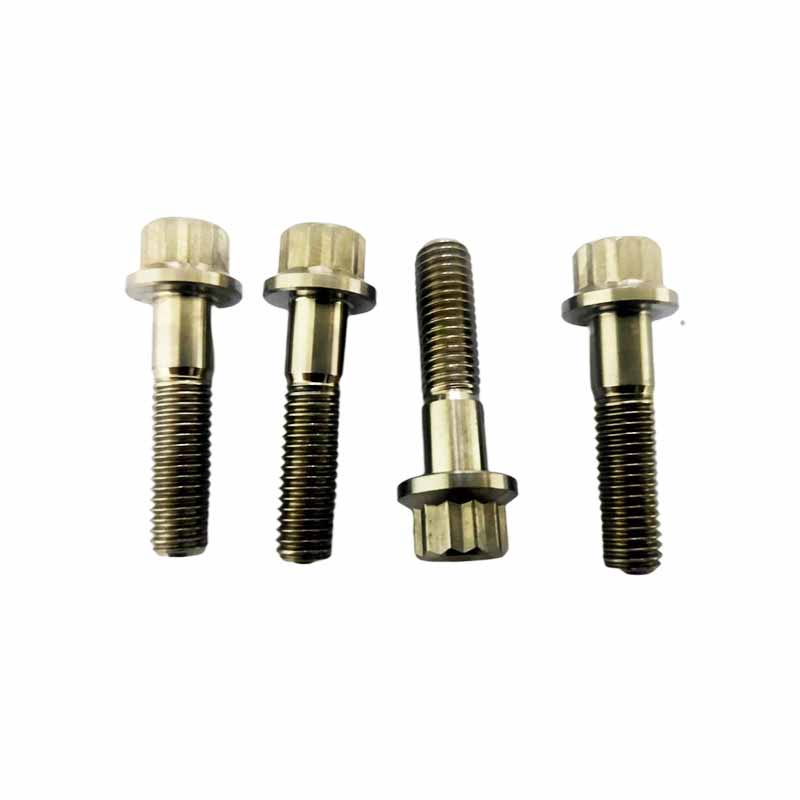

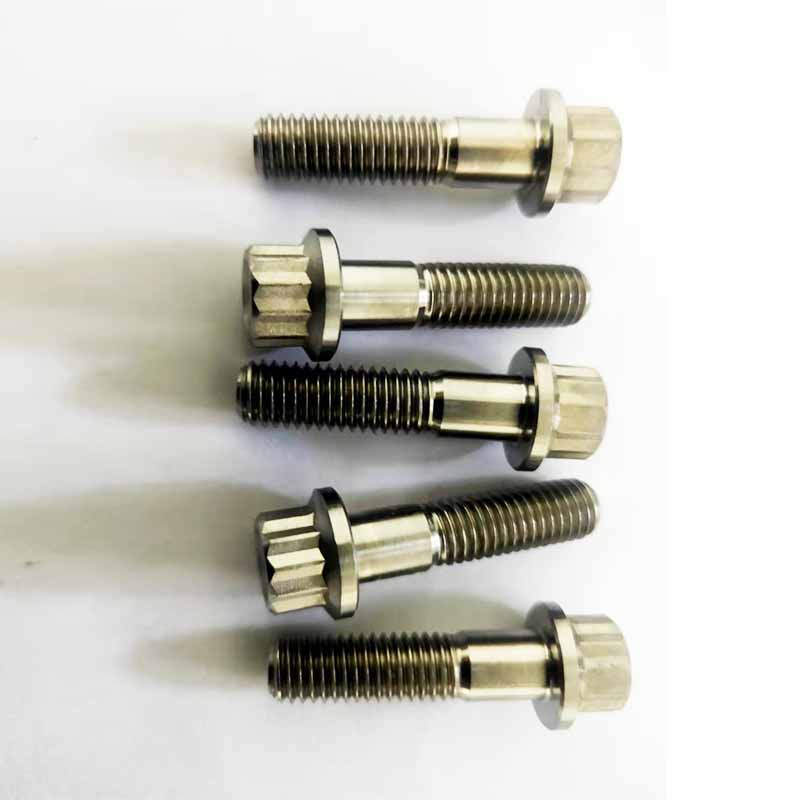

Η μετρική βίδα φλάντζας τύπου U 12 piont έχει 12 γωνίες στην κεφαλή. Όταν σφίγγεται, έχει μεγαλύτερη επιφάνεια επαφής και μπορεί να εφαρμόσει μεγαλύτερη ροπή. Υπάρχει μια πλάκα φλάντζας σχήματος U κάτω από τη βίδα, η οποία μπορεί να αυξήσει την περιοχή επαφής με το συνδεδεμένο τμήμα και να διασκορπίσει την πίεση.

Metric Type U 12 Piont Flange Screw

Χαρακτηριστικά και παράμετροι

Οι βίδες 12 σημείων μετρικού τύπου U είναι ανθεκτικές στη διάβρωση με ψεκασμό αλατιού. Το σχέδιο κοπής στο κάτω μέρος χρησιμοποιείται συχνά από ανοξείδωτο χάλυβα, το οποίο μπορεί να μειώσει τη διάβρωση των ρωγμών. Επιφάνειες στεγανοποίησης φλάντζας, αποτελούν ιδανικές επιλογές για κιγκλιδώματα πλοίων ή παραθαλάσσιες υποδομές. Μπορούν να αποτρέψουν τη χαλάρωση. Η κάτω επιφάνεια με οδοντωτή φλάντζα έχει επιφάνεια πλέγματος, η οποία είναι κατάλληλη για βιομηχανικούς δονητές ή βραχίονες γεννήτριας που δεν απαιτούν ροδέλες ασφάλισης.

Οι μετρικές βίδες φλάντζας τύπου U 12 piont χρησιμοποιούνται για τη στερέωση της πολλαπλής εξαγωγής του στροβίλου. Η διαρροή πολλαπλής θα μειώσει την απόδοση του στροβίλου. Μπορούν να αντέξουν θερμικό κύκλο 900°C. Η αυλάκωση σε σχήμα U μπορεί να αποτρέψει τη στρέβλωση της φλάντζας όταν σφίγγεται. Όταν εφαρμόζεται αντικολλητικό νικέλιο, η πάστα χαλκού θα καεί. Αντικαταστήστε το κάθε 50.000 μίλια οδήγησης. Η θερμική κόπωση μπορεί να προκαλέσει σκάσιμο του σωλήνα εξάτμισης.

Οι μετρικές βίδες τύπου U 12 σημείων χρησιμοποιούνται για τη στερέωση των καλυμμάτων του κιβωτίου ταχυτήτων των ανεμογεννητριών. Η δόνηση του στροβίλου μπορεί να προκαλέσει την υποχώρηση των παραδοσιακών βιδών. Μπορούν να κλειδώσουν την πλάκα κάλυψης για περισσότερα από 20 χρόνια. Το κάτω κομμένο τμήμα μπορεί να παίξει ρόλο στην απορρόφηση κραδασμών. Όταν χρησιμοποιείτε πολλαπλασιαστή ροπής 12 σημείων σε ύψος, το ανεπαρκές σφίξιμο μπορεί να προκαλέσει την είσοδο σκόνης και να προκαλέσει ζημιά στα γρανάζια.

Η μετρική βίδα φλάντζας τύπου U 12 piont έχει εξαιρετικά ισχυρή δύναμη στερέωσης. Ο σχεδιασμός 12 γωνιών του επιτρέπει να αντέχει μεγαλύτερη ροπή όταν σφίγγεται. Επιπλέον, η φλάντζα σχήματος U αυξάνει την τριβή, καθιστώντας δύσκολη τη χαλάρωση ακόμη και σε περιβάλλον δόνησης. Είναι πολύ αξιόπιστα και μπορούν να διατηρούν σταθερά τα εξαρτήματα σύνδεσης όλη την ώρα.

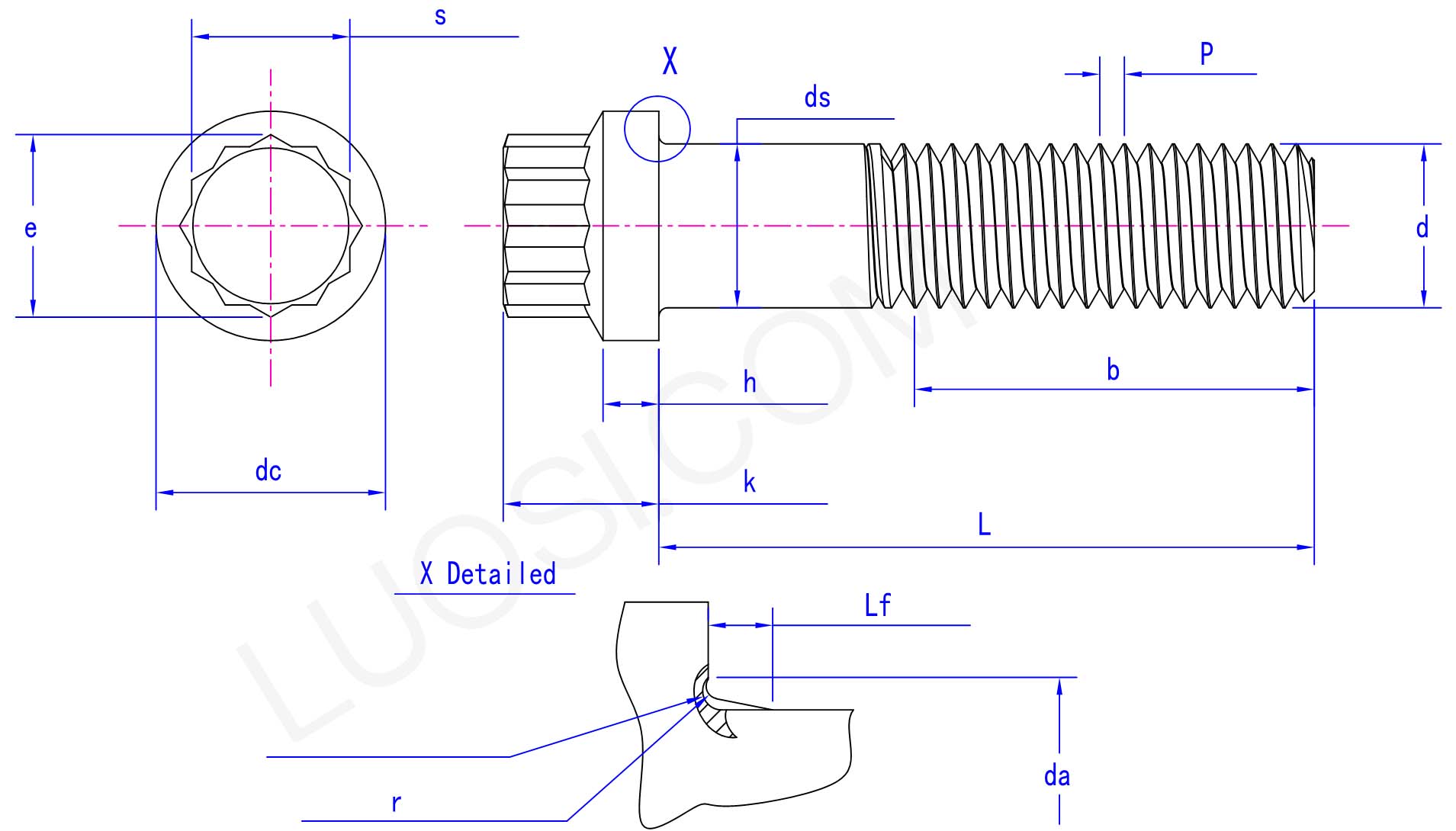

Παράμετροι προϊόντος

Δευτ	Μ5	Μ6	Μ8	Μ10	Μ12	Μ14	Μ16	Μ20	Μ24	Μ30	Μ36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds μέγ	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s μέγ	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h μέγ	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r μέγ	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
