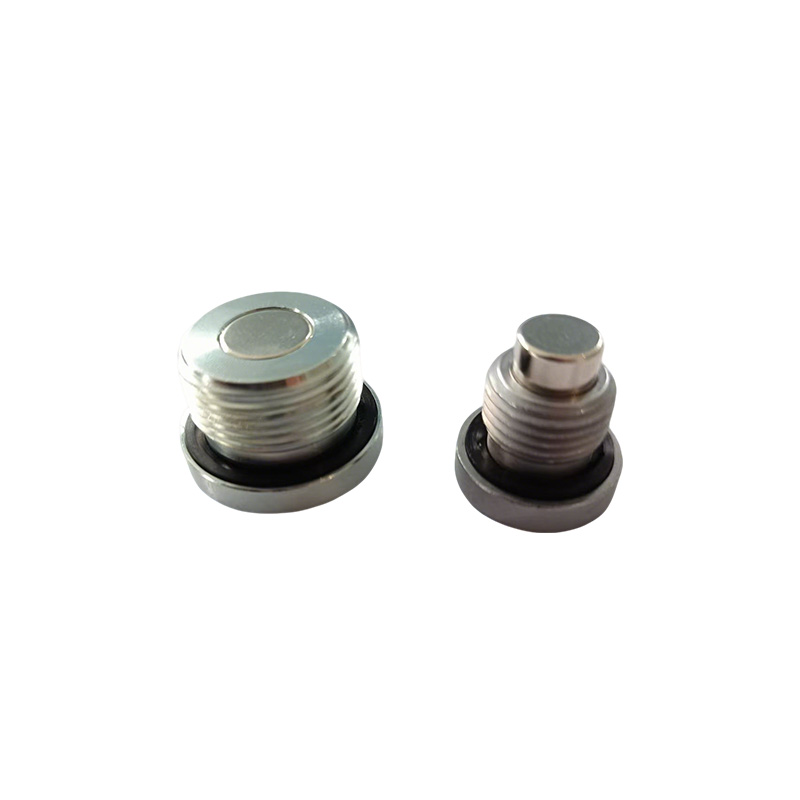

Αντάπτορας κούφιου εξαγωνικού αρσενικού βύσματος λαδιού

Η σχεδίαση εξαγωνικής κεφαλής του προϊόντος απογραφής της Xiaoguo® "Hollow Hexagon Male Oil Plug Adapter" είναι κατάλληλη για μετάδοση υψηλής ροπής. Η χρήση ενός τυπικού κλειδιού ή υποδοχής για λειτουργία εξασφαλίζει ασφαλή στερέωση χωρίς χαλάρωση.

Μοντέλο:DIN910

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ο αντάπτορας Hollow Hexagon Male Oil Plug Adapter είναι ένα εξάρτημα σύνδεσης υδραυλικού/πνευματικού σωλήνα που έχει εξωτερικά εξαγωνικό σχήμα, διαθέτει δομή αξονικής διαμπερούς οπής και χρησιμοποιεί εξωτερική διεπαφή σπειρώματος. Ουσιαστικά, είναι ένα "εξαγωνικό βύσμα με σπείρωμα με κεντρική οπή", το οποίο μπορεί να σφραγίσει τις θύρες σαν κανονικό βύσμα και επίσης επιτρέπει πρόσθετες λειτουργίες όπως δοκιμή πίεσης, εξάτμιση, δειγματοληψία ή προσωρινή σύνδεση οργάνου μέσω της κοίλης δομής του.

Σε σύγκριση με τα συνηθισμένα συμπαγή βύσματα, η κύρια διαφορά έγκειται στα εξής: Τα συμπαγή βύσματα μπορούν απλώς να σφραγίσουν, ενώ ο κοίλος εξαγωνικός προσαρμογέας είναι ένα "πολυλειτουργικό κανάλι" που μπορεί να εκτελέσει διάφορες λειτουργίες διάγνωσης και συντήρησης χωρίς να αποσυναρμολογήσει το σύστημα.

Μοντέλο ΑΡΙΘ.	DIN910	Ράβδωση	Εξάγωνο
Σύνδεση	Κοινό μπουλόνι	Στυλ κεφαλιού	Εξαγώνιος
Πρότυπο	DIN, GB, ANSI, BSW, JIS, GOST	Βαθμός	8.8
Βήμα (P)	1,1 - 1,8 χλστ	Διάμετρος	Μ3-Μ24
Μήκος	6-50 χλστ	Επιφάνεια	Πρωτεύον χρώμα

Πρότυποι κανονισμοί

Ο αντάπτορας Hollow Hexagon Male Oil Plug Adapter συμμορφώνεται κυρίως με τα πρότυπα DIN (Γερμανικά Βιομηχανικά Πρότυπα), ISO (Διεθνής Οργανισμός Τυποποίησης) και GB (Κινεζικά Εθνικά Πρότυπα) κ.λπ.

（1）Πρότυπα DIN: Ένα από τα πιο καθολικά πρότυπα. Οι προδιαγραφές είναι σαφείς. Το DIN 910 είναι ένα ειδικό πρότυπο για βίδες με εξαγωνικές σχισμές με ώμους, που διαθέτουν κυλινδρικά (παράλληλα) σπειρώματα και βαθμίδες αναστολής, επιτυγχάνοντας σφράγιση μέσω αντικαταστάσιμων ροδέλων. Άλλα σχετικά πρότυπα περιλαμβάνουν το DIN 908 (εξαγωνικές εσωτερικές βίδες), το DIN 906 (βίδες με εξαγωνικό κωνικό σπείρωμα) και το DIN 909 (εξαγωνικές εξωτερικές βίδες με κωνικό σπείρωμα).

(2) Πρότυπα ISO & GB: Εφαρμογές διεθνοποίησης και τοπικής προσαρμογής. Το ISO 9974-4 είναι ένα διεθνές πρότυπο που καθορίζει πλήρως τις διαστάσεις, τα σχέδια και τις μεθόδους δοκιμής για εξωτερικά και εσωτερικά εξαγωνικά παξιμάδια που χρησιμοποιούνται στη γενική μετάδοση υγρών και στον γενικό εξοπλισμό. Τα GB/T 2878.4-2011 και GB/T 43077.4-2023 αντίστοιχα υιοθετούν τα πρότυπα ISO 6149-4 και ISO 9974-4 με ισοδύναμο τρόπο. Τα εξαγωνικά παξιμάδια που συμμορφώνονται με αυτά τα εθνικά πρότυπα μπορούν να έχουν μέγιστη πίεση λειτουργίας έως και 63 MPa (περίπου 630 bar).

Τυπική μέθοδος σφράγισης βασικού χαρακτηριστικού τύπου σπειρώματος

DIN 906 κωνικό (R) Εξάγωνο κύλινδρο, χωρίς κολάρο από μέταλλο σε μέταλλο (κωνικό νήμα)

DIN 908 Παράλληλη (G/M) Εξαγωνική υποδοχή, με κολάρο Αντικαταστάσιμος δακτύλιος στεγανοποίησης (χάλκινος, ED, O-ring)

DIN 910 Παράλληλη (G/M) Εξάγωνη κεφαλή, με κολάρο Αντικαταστάσιμος δακτύλιος στεγανοποίησης

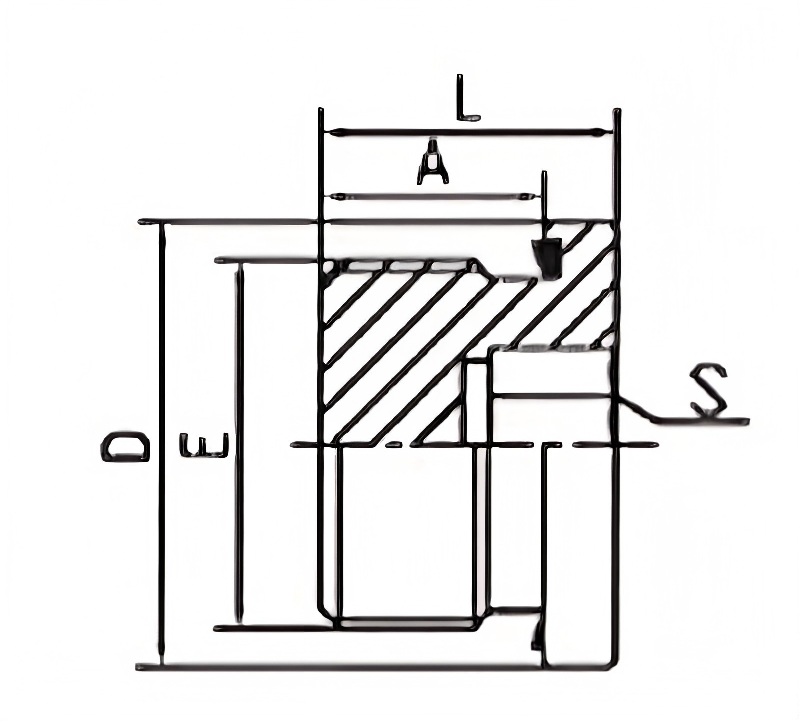

ΠΑΡΤΝΟ	ΝΗΜΑ	ED CAPTIVE	ΔΙΑΣΤΑΣΕΙΣ
ΠΑΡΤΝΟ	E	ED CAPTIVE	A	L	S	D	Ν.Μ
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	Μ20Χ1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	Μ27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	Μ48Χ2	ED-48	16	22	24	55	300-400
TMN60	Μ60Χ2	ED-60	18	26	27	70	380-450

FAQ

(1) Ποια πρότυπα πληρούν τα προϊόντα σας;

Ο προσαρμογέας μας Hollow Hexagon Male Oil Plug Adapter κατασκευάζεται σύμφωνα με το πρότυπο DIN 910 (παράλληλα σπειρώματα με δακτύλιο, αντικαταστάσιμο δακτύλιο στεγανοποίησης) και το πρότυπο DIN 909 (κωνικά σπειρώματα, σφράγιση από μέταλλο σε μέταλλο).

（2）Τι υλικά μπορούν να χρησιμοποιηθούν για τον προσαρμογέα αρσενικού βύσματος λαδιού Hollow Hexagon;

Τα βασικά υλικά περιλαμβάνουν ανθρακούχο χάλυβα (βαθμοί 4.8, 6.8, 8.8, 10.9, 12.9), ανοξείδωτο χάλυβα (A2‑70, A4‑80, 304, 316), ορείχαλκο και αλουμίνιο. Παρέχουμε επίσης κράμα χάλυβα για εφαρμογές υψηλής αντοχής.

(3) Παρέχετε δείγματα; Ποιος είναι ο χρόνος παράδοσης για τα δείγματα;

Ναι, διατίθενται δωρεάν δείγματα για τυπικά μεγέθη. Τα αποθηκευμένα δείγματα αποστέλλονται εντός 3-5 ημερών με express (DHL/FedEx). Τα προσαρμοσμένα δείγματα απαιτούν 15-20 ημέρες για την παραγωγή.
