Κοίλο εξάγωνο βύσμα σωλήνα με στεγανοποιητικό δακτύλιο

Η επιφανειακή επεξεργασία του κοίλου εξαγωνικού βύσματος σωλήνων Xiaoguo® με δακτύλιο στεγανοποίησης είναι ποικίλη: γαλβανισμός, μαύρισμα, επινικέλιο κ.λπ., που αποτρέπει αποτελεσματικά τη σκουριά και τη διάβρωση και είναι κατάλληλο για εξωτερικούς ή υγρούς χώρους εργασίας. Όλα τα προϊόντα σε απόθεμα μπορούν να παρέχονται ως δωρεάν δείγματα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η αξιόπιστη στεγανοποίηση είναι η πιο κρίσιμη λειτουργία του κοίλου εξαγωνικού βύσματος σωλήνα με δακτύλιο στεγανοποίησης. Οι εργασίες σφράγισης μπορούν να ταξινομηθούν κυρίως στις ακόλουθες δύο κατηγορίες:

(1) Τσιμούχα φλάντζας (παράλληλα σπειρώματα)

Αρχή: Η αντικαταστάσιμη φλάντζα στεγανοποίησης συμπιέζεται από το βήμα βίδας για να επιτευχθεί στεγανοποίηση της τελικής όψης

Συστατικά πυρήνα: Ροδέλα χαλκού, δακτύλιος ED, δακτύλιος O, ροδέλα αλουμινίου

(2) Σφραγίδα παρεμβολής νήματος (κωνικό νήμα)

Αρχή: Βασιζόμενοι στην εφαρμογή παρεμβολής που είναι εγγενής στο κωνικό νήμα, η σφράγιση από μέταλλο σε μέταλλο επιτυγχάνεται απευθείας

Συστατικά πυρήνα: Χωρίς φλάντζα, αλλά μπορεί να συμπληρωθεί με στεγανωτικό ή ταινία

Hollow Hex Pipe Plug with Sealing Ring

Ειδική τεχνολογία στεγανοποίησης

(1) Προ-εφαρμοσμένο σφραγιστικό νήματος

Εφαρμόστε μια λεπτή στρώση στεγανοποιητικού μικροκάψουλας (όπως η τεχνολογία προεπικάλυψης της Loctite) στα σπειρώματα του Hollow Hex Pipe Plug with Sealing Ring.

Κατά την εγκατάσταση, το συγκολλητικό στρώμα συμπιέστηκε και ραγίσθηκε και μετά τη σκλήρυνση σχημάτισε σφράγιση και παρείχε λειτουργία κατά της χαλάρωσης.

Κατάλληλο για παράλληλα σπειρώματα ή κωνικά σπειρώματα, μπορεί να αντικαταστήσει την κολλητική ταινία ή τις ροδέλες.

(2) Νάιλον δακτύλιος στεγανοποίησης κατά της χαλάρωσης

Συνδέστε ένα μικρό κομμάτι νάιλον υλικού στη μία πλευρά του νήματος.

Κατά την εισαγωγή, το νάιλον συμπιέζεται, δημιουργώντας τριβή για να αποφευχθεί η χαλάρωση, και παρέχοντας επίσης έναν ορισμένο βαθμό λειτουργίας σφράγισης.

Χρησιμοποιείται κυρίως σε καταστάσεις χαμηλής πίεσης όπου απαιτείται αντι-χαλάρωση.

(3) Ενσωματωμένο μαγνητικό + σφράγισμα

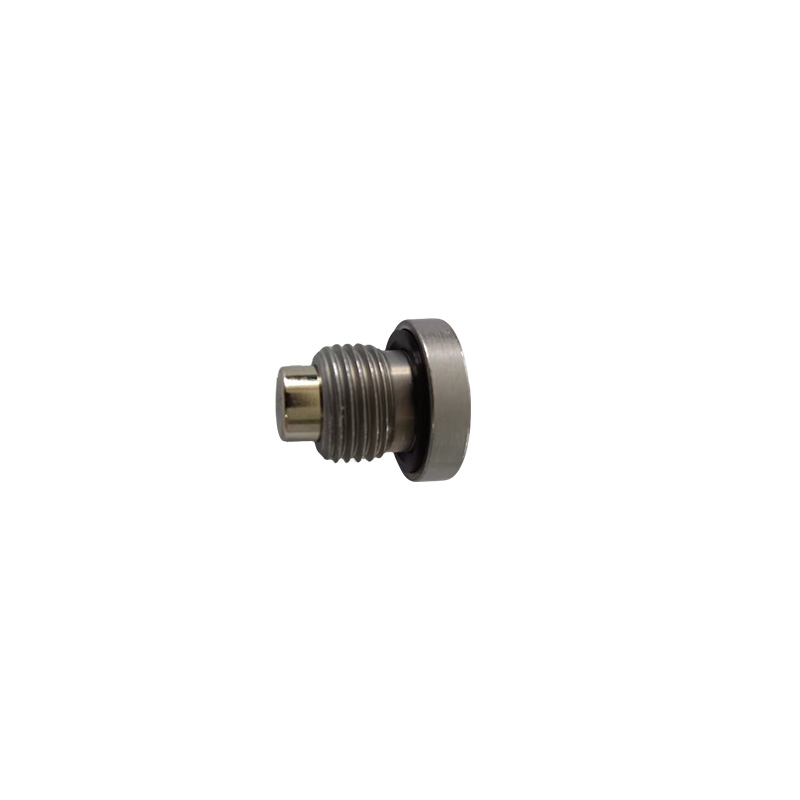

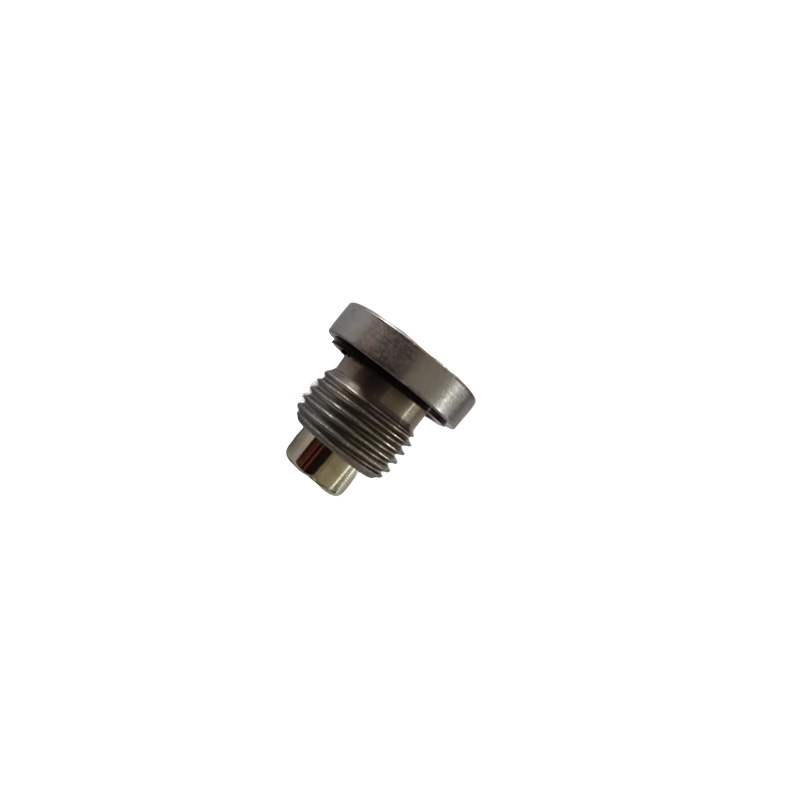

Το μαγνητικό κοίλο εξάγωνο βύσμα σωλήνα με στεγανοποιητικό δακτύλιο έχει συνήθως μαγνήτες ενσωματωμένους στην κεφαλή του. Η μέθοδος σφράγισης εξακολουθεί να χρησιμοποιεί σφράγιση φλάντζας (παράλληλα σπειρώματα) ή στεγανοποίηση κωνικού σπειρώματος και δεν υπάρχει σύγκρουση μεταξύ των δύο.

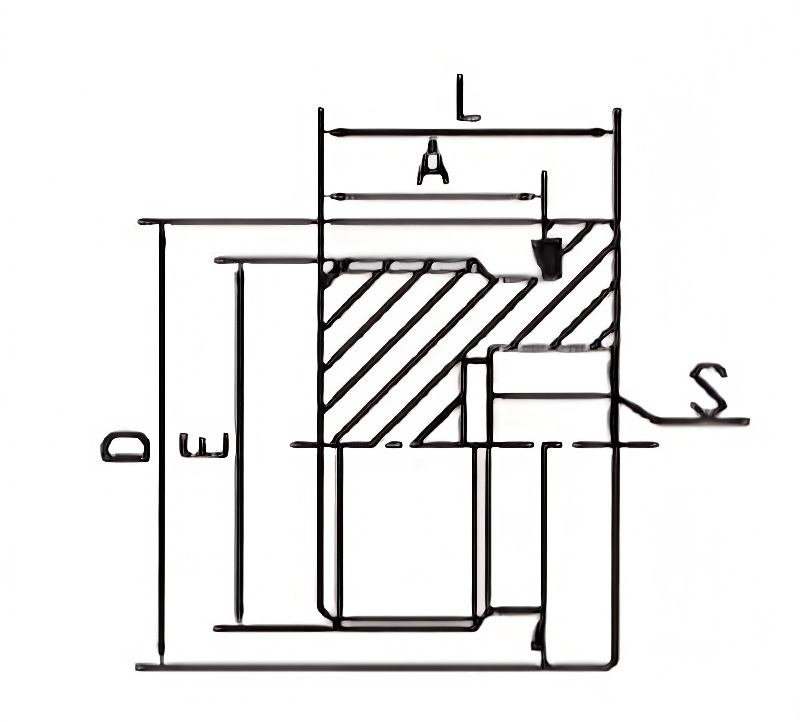

Hollow Hex Pipe Plug with Sealing Ring

ΠΑΡΤΝΟ	ΝΗΜΑ	ED CAPTIVE	ΔΙΑΣΤΑΣΕΙΣ
ΠΑΡΤΝΟ	E	ED CAPTIVE	A	L	S	D	Ν.Μ
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	Μ20Χ1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	Μ27×2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	Μ48Χ2	ED-48	16	22	24	55	300-400
TMN60	Μ60Χ2	ED-60	18	26	27	70	380-450

Σύσταση σφράγισης

Για τις περισσότερες τυπικές εφαρμογές (αυτοκίνητα, γενικά μηχανήματα): Επιλέξτε DIN 910 Hollow Hex Pipe Plug with Sealing Ring + χάλκινες ροδέλες, οι οποίες είναι απλές, αξιόπιστες και έχουν το χαμηλότερο κόστος.

Για υψηλή πίεση ή συχνή αποσυναρμολόγηση: Επιλέξτε δακτυλίους στεγανοποίησης ED, οι οποίοι μπορούν να επαναχρησιμοποιηθούν και έχουν υψηλή πίεση στεγανοποίησης.

Για χώρους εξαιρετικά υψηλής πίεσης ή συμπαγείς χώρους: Επιλέξτε κωνικά σπειρώματα (NPT/BSPT) + σφραγιστικό.

Για διαβρωτικά περιβάλλοντα ή περιβάλλοντα υψηλής θερμοκρασίας: Δώστε προτεραιότητα στις βίδες από ανοξείδωτο χάλυβα + τις χάλκινες ροδέλες ή τους δακτυλίους ED FKM.

Εάν πρέπει να προτείνετε μια συγκεκριμένη λύση σφράγισης για ένα συγκεκριμένο σενάριο πελάτη, δώστε τις λεπτομέρειες και θα σας δώσουμε μια ακριβή πρόταση.
